Оптический нивелир: основы работы и настройка своими руками

Оптический нивелир: основы работы и настройка вручную

Аспект ЛЛКАспект Лтд 26 июля 2019 года.

Нивелир, вопреки распространенному мнению, очень прост в использовании. Об устройстве, начальных основах использования и полевых испытаниях устройства — наша заметка ниже.

Вы можете купить нивелир в нашем магазине, посетив его лично или заказав доставку.
Если вы хотите проверить и отремонтировать свой уровень, наш сервисный центр к вашим услугам!

Что такое уровень и как он работает?
Оптический уровень — один из самых простых в изготовлении и использовании измерительных приборов. Как следует из названия, он используется для нивелирования — определения разницы в высоте между несколькими точками на поверхности земли.
Основным элементом нивелирного прибора является оптический блок, или телескоп. Он состоит из объектива, фокусирующей трубки и окуляра с перекрестием.

Система оптического нивелирования

Компенсатор — очень важный компонент нивелирного прибора; его задача — корректировать ход светового луча, попадающего в объектив. Проще говоря, компенсатор удерживает ось искателя в горизонтальном положении.

компенсатор выравнивания

Большинство уровней имеют магнитный компенсационный демпфер . Проще говоря, это маятник, который движется между двумя магнитами. Существуют также компенсаторы с воздушной заслонкой. Компенсаторы воздушной заслонки обычно используются на более дешевых агрегатах. Их основными недостатками являются: длительное время стабилизации и хрупкая конструкция, менее устойчивая к повреждениям, чем магнитные компенсаторы. Компенсатор имеет ограниченный диапазон (обычно несколько градусов), поэтому перед проведением измерений нивелир следует выровнять с помощью установочных винтов в трекере и круглого пузырькового уровня. Это делается после установки прибора на геодезический штатив.

От чего зависит точность и качество работы геодезиста?
Вопреки распространенному мнению, не только увеличение телескопа является ключевым фактором оптического спиртового уровня, диаметр объектива также оказывает большое влияние на качество изображения.
Диаметр объектива — является наиболее важным оптическим параметром спиртового уровня. Он определяет диапазон увеличения, разрешение прибора, т.е. качество изображения, дальность наблюдения и поле зрения. Чем больше диаметр объектива, тем лучше изображение юстировочного стержня в окуляре и, следовательно, тем точнее могут быть наблюдения.
Увеличение телескопа — зависит от диаметра объектива и используемой линзы. Увеличение обычно варьируется от 20 до 32х. Чем выше значение увеличения, тем больше увеличивается изображение спекла, видимое в окуляре телескопа. Нивелиры с телескопами с 20-, 22- и 24-кратным увеличением достаточны для строительных работ. Приборы с лучшими телескопами чаще всего используются геодезистами.
Поле зрения — указывает длину рейки в радиусе 100 м от станции нивелирования, которая будет видна в окуляре.
Яркость объектива — это параметр, который редко предоставляется производителями измерительного оборудования. Это зависит от конструкции оптической системы и качества используемых в ней компонентов. Большая яркость линзы позволяет проводить точные измерения уровня в более сложных условиях освещения.
Минимальное фокусное расстояние — наименьшее расстояние между регулятором уровня и точкой измерения, с которого изображение пятна, видимого в окуляре, будет «резким».
Качество изображения, а значит и удобство использования, зависит от комбинации факторов, диаметра объектива и увеличения телескопа.

Какие аксессуары необходимы для спиртового уровня?
Спиртовой уровень без аксессуаров — это как автомобиль без колес: красивый, но не бегает. Сам инструмент нельзя использовать без принадлежностей.
Штатив — часто называется треногой. Для технического спиртового уровня достаточно алюминиевого штатива. Она легкая, устойчивая к атмосферным воздействиям, удобная в транспортировке и долговечная. В современных приборах он должен иметь винт 5/8 дюйма — это стандартное крепление для оптических уровней и других измерительных приборов.

уровень штатива

На рынке представлены штативы с плоской или шаровой головкой. Последняя позволяет быстро выровнять прибор без необходимости точной регулировки ножек штатива. Опытные пользователи шариковых головок могут выровнять прибор без использования регулировочных винтов в трекере.

штатив с круглой и плоской головкой

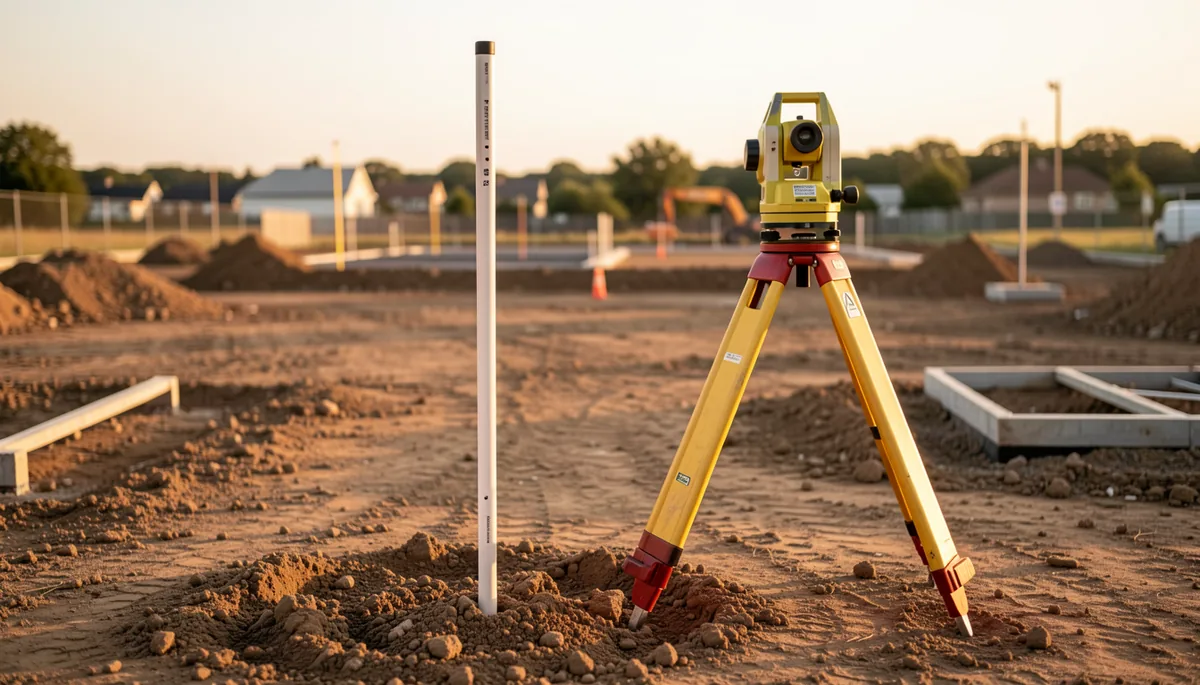

Выравнивающая рейка, алюминиевые телескопические рейки в настоящее время являются наиболее популярными. Деревянные рейки иногда используются в строительстве и геодезии. Алюминиевые рейки различаются по длине (от 3 до 7 метров) и, соответственно, по количеству сегментов. Сегменты основаны на принципе телескопа. Длина уложенного сегмента составляет чуть более 1 метра, и его легко транспортировать. Алюминиевые рейки имеют геодезическую градуировку типа «E» на одной стороне и стандартную миллиметровую градуировку на другой.

выравнивание уровня персонала

Важно, чтобы рельс был оснащен выравнивающей коробкой для монтажа. Часто многие пользователи не используют спиртовой уровень и устанавливают рейку вертикально «на глаз». Однако неправильная установка нивелирной рейки оказывает большое влияние на конечную точность нивелирования.

Пузырьковая выравнивающая рейка

Как начать работать с выравнивающей штангой?
Правильному выравниванию должно предшествовать несколько подготовительных мероприятий. Нивелир обычно устанавливается на трехногий штатив (предпочтительно из алюминия или стекловолокна, так как они легкие и прочные). на устойчивом основании и выравнивается путем регулировки ножек штатива и выравнивающих винтов (для контроля используется круглый пузырьковый уровень).
Компенсатор, в свою очередь, отвечает за точное выравнивание. Это автоматическая маятниково-магнитная система, которая постоянно корректирует ход светового луча, входящего в телескоп, так что выравнивание возможно даже при шатком штативе. Новичкам часто бывает трудно выровнять нивелир с помощью регулировочных винтов в трекере. Самый лучший и быстрый способ — использовать два винта.
Расположите нивелир так, чтобы его телескоп был перпендикулярен линии, соединяющей два винта, которые будут использоваться для регулировки нивелира. Поворачивая оба в противоположные стороны, быстро подведите пузырь к центру. С помощью третьего винта установите воздушный пузырь в центре капсулы так, как это необходимо.


Основы определения перепада высот с помощью нивелира
Рассмотрим простое определение разности высот между противоположными точками. Через окуляр пользователь видит сетку нитей: это четыре штриха — один вертикальный и несколько горизонтальных. Зачем несколько горизонтальных штрихов, если достаточно одного — среднего? Однако, основываясь на показаниях двух крайних горизонтальных штрихов, легко рассчитать расстояние, на котором рейка находится от нивелира.


Когда нивелир установлен на штативе и выровнен, ассистент устанавливает посох вертикально (с помощью прикрепленного к нему спиртового уровня) в точке А. Наблюдатель производит тщательное наблюдение с помощью винта горизонтального круга, фокусирует изображения с помощью фокусировочного винта и считывает метку O1 в окуляре.


В точке A мы имеем: 24 (потому что тире выше 24, но ниже 25), 6 (шестой сантиметр), 5 (пятый миллиметр сантиметра). Получаем показания O1 — 2465 мм . Это расстояние от центра штрихов до точки, где стоит стойка.


В свою очередь, в точке B мы получаем показания O2 — 2045 мм . Для расчета будем считать, что точка A имеет высоту 0 м, и воспользуемся формулой: HB = HA + O1 — O2 HB = 0 м + 2,465 м — 2045 м = 0,42 м.
Это означает, что точка B находится на 42 см выше точки A.

Как измеряется расстояние с помощью выравнивающих планок?
Расстояние между выравнивающим стержнем и столбом можно приблизительно измерить с помощью спиртового уровня. Нет необходимости использовать дополнительные дальномеры или измерительные ленты. Для этого используются две дополнительные горизонтальные линии пересекающейся струны.


Чтобы рассчитать расстояние положения нивелира от продольной линии, считайте показания продольной линии на верхней и нижней линиях. Таким образом, мы имеем:
Показания верхней планки B = 2539 мм.
Показания нижней планки H = 2390 мм.
Для расчета расстояния воспользуемся формулой:
D = (B [мм] — H [мм]) x K (k — постоянная k раз резьбового дальномера, обычно 100)
D = (2539 мм — 2390 мм) x 100 D = 14 900 мм = 14,9 м.

Для чего используется горизонтальное колесико на оптическом спиртовом уровне?
Горизонтальное колесо используется для расчета угла поворота прибора при измерении. Горизонтальный диск используется при нивелировании полярным методом, но учтите, что точность показаний невысока. Делится ли градуировка горизонтального указателя на 360 и 400? В чем разница?
В 90% случаев при покупке инклинометра пользователи не обращают внимания на элемент горизонтального выравнивания. Они не нуждаются в нем или используют его время от времени как вспомогательный инструмент.


В других случаях на это стоит обратить внимание. Индексация циферблата может осуществляться в градусах или в инкрементах. Работа в градусах (масштаб до 360) более привычна для геодезиста для ориентации. Градусы (шкала до 400) более удобны для расчетов и использования обычным пользователем.
Преимуществами градуированного устройства являются:

— Градусы имеют десятичные деления, что естественно для калькуляторов и компьютеров
— Вычисления выполняются быстро, даже в памяти, без необходимости преобразования или пересчета
— Использование графика исключает риск ошибок в расчетах, возникающих при делении градусов на 60 минут (секунд) и 3600 градусов (секунд).

Как я могу самостоятельно проверить спиртовой уровень и подготовить его к работе?
Бесполезно иметь хорошую нивелирующую оптику или высокий стандарт пыле- и влагозащищенности, если прибор выходит из строя и результаты измерений оказываются неверными. Каждый производитель измерительного оборудования проводит проверки и регулировки перед выпуском товара на рынок. Однако даже поездка на автомобиле от офиса продаж до строительной площадки может привести к неточности измерений из-за сотрясений. Кроме того, колебания температуры, внутренние напряжения в материале нивелира — все это факторы, вызывающие инструментальные ошибки.
На самом деле, оптические уровни очень просты по своей конструкции и редко выходят из строя самопроизвольно. Нарушение выравнивания обычно является результатом падения. Как правило, перед каждым выравниванием необходимо проверить 3 наиболее важных геометрических условия. Однако в большинстве случаев выравниватель работает в течение нескольких лет без надлежащего обслуживания.
Если мы не можем позволить себе простои в обслуживании приборов — должны ли мы знать простую процедуру осмотра и время от времени самостоятельно проверять их состояние? Тем более что производители продают набор инструментов для выравнивания в комплекте с инструментами.


В рамках выравнивания в полевых условиях мы проверяем три геометрических условия, которым должен удовлетворять выравниватель:
— Главная плоскость пузырька кругового уровня pg должна быть перпендикулярна главной оси vv выравнивателя.
— Горизонтальная линия прицела должна быть перпендикулярна главной оси vv.
— Ось прицеливания cc должна быть горизонтальной в пределах диапазона компенсатора.

Перед началом выравнивания убедитесь, что механические компоненты выравнивателя работают правильно. Внимательно осмотрите винт трекера, винт уровня, винт фокусировки и окуляр, оцените их плавность хода и наличие неравномерных зазоров. Нелишним будет несколько раз повернуть установленный на штативе прибор, чтобы убедиться, что механизм главной оси не поврежден. Только когда все механические компоненты нивелира находятся в рабочем состоянии, можно приступать к проверке прибора.

Шаг 1: Проверка уровня

Убедитесь, что пузырьковый уровень перпендикулярен главной оси прибора.
Выровняйте прибор на штативе с помощью винтов и проверьте это с помощью спиртового уровня. Поверните выравниватель на 180° и убедитесь, что пузырек вышел из выравнивающего кольца. Если нет, то спиртовой уровень установлен правильно. Если уровень вышел за пределы кольца, необходима коррекция. Это делается как с помощью регулировочных винтов трекера, так и с помощью винтов установки уровня.

регулировка кругового выравнивания

Отклонение пузырька на половину ошибки исправляется поворотом винтов трекера в противоположном направлении. Вторая половина той же ошибки исправляется регулировкой выравнивающих винтов. Проверьте правильность коррекции, повернувшись на 180 градусов. При необходимости повторите корректирующее действие.

Шаг 2: Проверка вертикальности сетки нитей
Проверка может быть выполнена двумя способами
1. ориентируя нивелир на отвес, можно легко определить вертикальность сетки нитей. Совпадает ли она с линией отвеса или нет. При необходимости выполните регулировку, используя отвес в качестве ориентира.


2. когда один край горизонтальной линии прицельной сетки направлен на точку на стене, плавно поверните нивелир в горизонтальной плоскости. Если прицел установлен правильно, точка будет находиться на другом конце горизонтальной линии. Этот метод не требует использования отвеса, но менее удобен для регулировки прогиба.

Шаг 3: Проверьте правильность работы компенсатора

Если инструмент гудит, гремит, … Это вероятность того, что компенсатор в уровне может быть еще исправен. Если вы слегка встряхнули прибор или постучали по корпусу, и изображение в окуляре вибрирует, компенсатор, вероятно, работает правильно. Если во время этого испытания перекрестие не вибрирует, это может означать, что маятник вышел из строя или механизм поврежден более серьезно. Тогда, к сожалению, нас ждет визит в сервисный центр и дальнейшая регулировка на месте невозможна. Если требуется ремонт нивелира, к вашим услугам наш сервисный центр. Мы выполняем ремонт любой сложности, а диагностика проводится бесплатно.

Если компенсатор работает, вторым испытанием является проверка диапазона.

  • Установите прибор на штатив и на расстоянии 30-50 м расположите рейку вертикально.
  • Выровняйте прибор и измерьте O1.
  • Наклоняйте шариковую лампу в четыре крайних положения и каждый раз считывайте показания O2, O3, O4 и O5 на рейке.
  • Если все показания O1-O5 отличаются не более чем на 1 мм (ошибка чтения), это означает, что компенсатор работает правильно во всем диапазоне значений.

Шаг 4: Проверка горизонтальности целевой оси

Проверьте и откорректируйте горизонтальное выравнивание оси в зоне компенсатора. Проверка и корректировка горизонтального выравнивания оси прицела является наиболее трудоемкой операцией. Также необходимо иметь два нивелира и установить их на расстоянии не менее 30 метров друг от друга и вертикально. Поместите инструмент посередине между пятнами и рассчитайте высоту между точками.


Возьмем, к примеру:
рельс А отчет = 1,787 м,
Отчет по рельсам B = 1,632 м,
Перерегулирование (Δh) в этом случае составляет: Δh = A-B = 0,155 м. c Поднесите штатив с прибором ближе к точке A и, используя ту же рейку (например, 1,509 м), рассчитайте теоретическую рейку B (A — Δh). В нашем примере теоретический отчет рельса B = 1,509 м — 0,155 м = 1,354 м.
Взяв отчет по рельсам B, сравните его с теоретическим отчетом. Если разница между отчетами превышает 1-3 мм, необходимо провести коррекцию. Открутите крышку окуляра (или откройте крышку на нивелирах Sokkia) и с помощью щупа / отвертки / шестигранника из комплекта прибора вращайте винт до тех пор, пока отчет центральной горизонтальной линии не будет равен теоретическому отчету (1,354 м). Затем калибровку следует повторить.

регулировка угла и выравнивание

Свяжитесь с нами, если у вас есть вопросы по обслуживанию или приобретению оптического уровня:

4. если вы собираетесь установить нивелир над точкой, вам нужно будет выровнять ее. Для этого подвесьте отвес и, ослабив винты, переместите уровень на головке штатива так, чтобы отвес находился на точке.

Работа с оптическим спиртовым уровнем

Возьмем в качестве примера простейший спиртовой уровень, состоящий из телескопа, цилиндрического уровня и трекера (телескопического штатива). Процедура выполняется следующим образом:

1. Первым шагом является установка уровня. Для обеспечения высокой точности прибор должен быть установлен на штативе (высота может быть изменена путем регулировки ножек). Обратите внимание, что головка прибора должна находиться абсолютно горизонтально, ее положение можно изменить с помощью подъемных винтов трекера.

2. следующим шагом будет регулировка нивелира. Отрегулируйте прибор так, чтобы пузырек уровня находился в положении «нулевой точки» — поворачивайте подъемные винты в противоположных направлениях, пока пузырек не окажется на линии, перпендикулярной линии соединения винтов.

(3) Следующий шаг — фокусировка телескопа. Наведите окуляр на яркую поверхность и вращайте кольцо трубы, пока прицел не станет максимально четким. Также важно, чтобы прицел был хорошо виден, для этого необходимо отрегулировать изображение с помощью окуляра.

4. если уровень должен быть расположен над точкой, его следует отцентрировать. Для этого подвесьте отвес и, ослабив винты, переместите нивелир на головке штатива так, чтобы отвес был направлен в точку.

5. теперь непосредственно о том, как пользоваться нивелиром (как снимать показания). Измерьте следующим образом: наведите телескоп на заднюю рейку (черная сторона), подведите пузырек к положению нулевой точки. Прочтите на прицельной сетке телескопа: центр и шаг расстояния. Запишите все показания на бумаге. Затем направьте трубку на другую рейку (ее черную сторону), точно так же приведите пузырек в положение нулевой точки и снимите показания. Затем прочитайте красную сторону передней полосы (центральная линия). Затем снимите показания, направляя трубку на заднюю направляющую, с ее черной стороны.

выравнивание

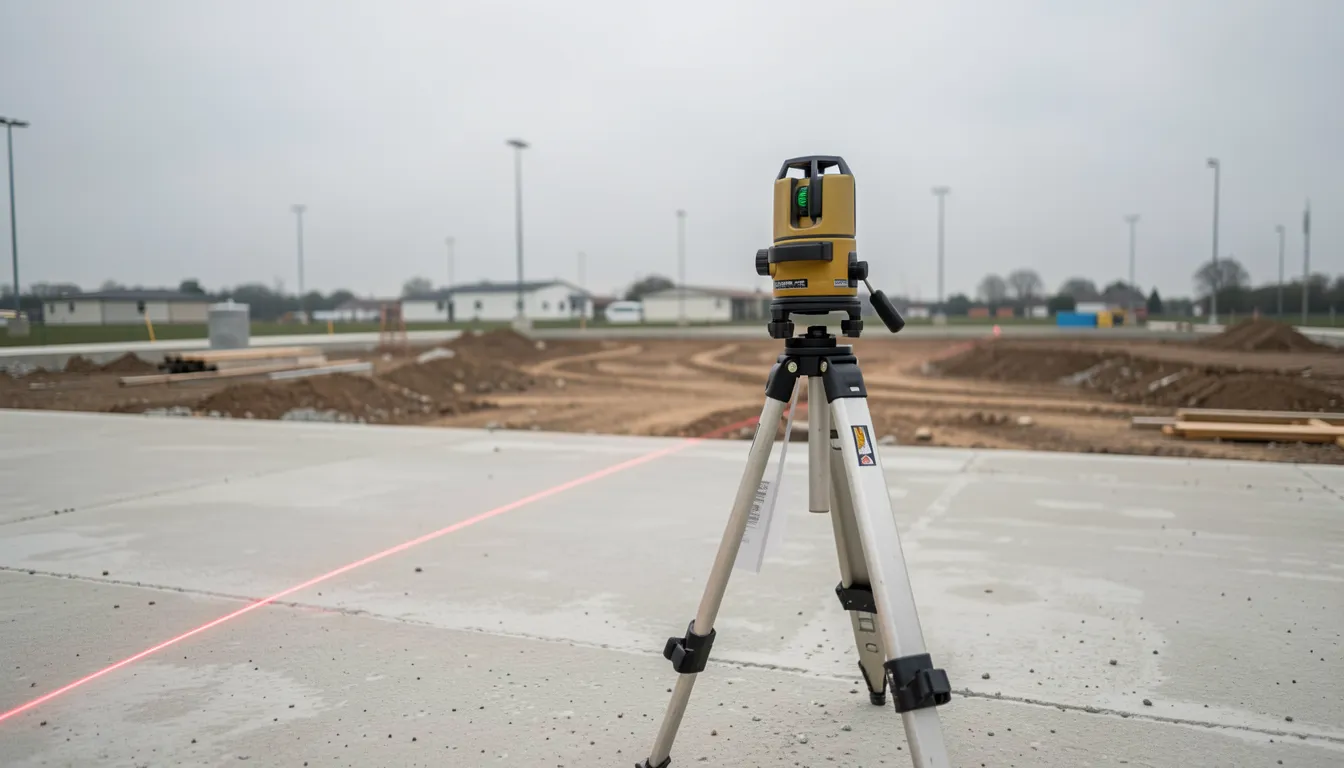

Как пользоваться лазерным уровнем

Лучше всего использовать лазерный уровень в помещении, так как при ярком солнечном свете трудно увидеть лазерный луч. Однако если работы будут проводиться на открытом воздухе, следует обратить внимание на класс защиты устройства — здесь необходимо учитывать температурный диапазон, в котором может использоваться уровень, а также степень его защиты от влаги и пыли.

Для получения подробных инструкций по использованию лазерного нивелира лучше всего обратиться к руководству по эксплуатации данной модели, поскольку каждый прибор может иметь свои особенности. В целом, однако, принцип работы всех лазерных уровней схож. Практически каждая современная модель имеет возможность выбора направления луча: только горизонтальное, только вертикальное или оба направления одновременно. Вращающиеся модели также имеют регулируемую скорость вращения лазерного луча и выбираемый угол сканирования.

Несколько практических советов по работе с лазерным спиртовым уровнем:

1. если вы работаете в большом помещении (например. спортзал) и нужно сделать отверстие в стене, которое немного выше, чем отверстие на противоположной стене, рекомендуется использовать специальную мишень. По внешнему виду он похож на доску для дартса или тир, но в этом случае вместо дротиков нужно «стрелять» лазерным лучом. С помощью этого приспособления вы можете точно отметить цель.

выравнивание

(2) Один из самых распространенных вопросов — как использовать нивелир при выравнивании стен. Для этого установите контрольные маркеры на разных участках стены и

и направить лазерный луч вдоль стены. Так вы сможете сразу увидеть, где стена не вертикальна, и определить, вертикальна она или нет.

как его использовать

3. довольно распространенное применение при укладке плитки — сделать поперечную балку на горизонтальной и вертикальной поверхностях в месте соединения плитки. Плитки следует укладывать с учетом линий балок.

выравнивающее устройство

4. Для оклейки обоев вам также понадобится лазерный уровень: вертикальная лазерная плоскость поможет вам добиться идеальной высоты плит, горизонтальная — аккуратно уложить плинтусы или бордюры.

выравнивающее устройство

Инструмент для выравнивания также полезен при сборке мебели. Например, если вы хотите повесить шкаф или прикрепить полку к стене. В этом случае, конечно, можно использовать обычный пузырьковый уровень, но спиртовой уровень ускорит работу и сделает ее более точной. Чтобы разметить отверстия для крепления полки или шкафа, проведите горизонтальную линию вдоль стены.

уровень

Вы также можете использовать инструмент выравнивания для проектирования наклонных поверхностей. Для этого вида работ необходимо, чтобы нивелир был оснащен функцией наклона или чтобы система автоматического выравнивания могла быть заблокирована. Первый вариант проще и удобнее — в этом случае вы просто устанавливаете желаемый угол наклона луча. Если это не так, отключите функцию автоматического выравнивания и установите прибор на штатив под нужным углом.

Лазерные уровни компактны и не требуют профессиональных навыков для работы с ними. В настоящее время эти устройства являются самыми популярными в строительной отраслиЛазерные модели способны нарисовать четкую светящуюся линию, которая позволяет с первого взгляда увидеть, где находится горизонтальное выравнивание. Лазерные модели способны нарисовать четкую светящуюся линию, по которой ясно видно, где находится горизонтальное отклонение, что значительно облегчает проведение необходимых расчетов.

Работать с уровнями не очень сложно. Вот самый простой алгоритм использования данных измерительных приборов, который позволяет получить наиболее точные данные и определить даже самые незначительные отклонения от уровня, даже не имея специального опыта.

Где использовать спиртовой уровень

  1. Необходимо правильно установить штатив, ослабив крепежные винты на ножках и расположив уровень горизонтально на неподвижной плоскости с измерителем на уровне груди. Затяните винты и зафиксируйте ножки.
  2. Телескоп устанавливается на штатив и фиксируется крепежным винтом.
  3. Уровень устанавливается в горизонтальное положение путем вращения трех регулировочных винтов и установки пузырька в центральное положение на круглом экране в видоискателе.
  4. Оптика наводится на резкость и регулируется. Окуляр должен быть отрегулирован в соответствии со зрением оператора. Для этого наведите прибор на крупный, освещенный объект, а затем получите четкое изображение, повернув кольцо на окуляре.
  5. Вам понадобятся две геодезические штанги длиной 3 или 5 метров. Стержни нарисованы в миллиметрах на одной стороне и в сантиметрах на другой. Они могут быть телескопическими из пластика или алюминия и выдвижными из дерева.
  6. Выравнивание по высоте. Геодезический шест устанавливается как можно ближе к измеряемой точке и выравнивается. В окуляре можно наблюдать центральную линию сетки, данные с которой записываются на бумажные или электронные носители. Затем проведите аналогичные измерения с другими точками, определите площадь выравнивания, и на основе полученных расчетов вы сможете обеспечить наиболее точную и идеально ровную линию.
  7. Выравнивание по центральной линии позволит получить наиболее точные данные. Выберите место, где видны все точки, через которые должна быть проведена идеально прямая горизонтальная линия. Нивелир следует располагать так, чтобы ближайшая точка находилась на расстоянии не менее 5 метров. Измерительный стержень размещается в передней части устройства, а второй измерительный стержень — в задней. Задний кол понадобится для разметки, а главный кол спереди позволит рассчитать высоту. Сначала прибор наводится на задний рельс, регистрируются удары, затем наводится на главный рельс и регистрируются данные по красной стороне.

Инструкции по применению

Современные лазерные и электронные устройства значительно упрощают расчеты. Вся информация и данные автоматически рассчитываются и представляются пользователю в наглядной форме. Использование таких электронных и лазерных устройств будет под силу каждому из нас, даже если у нас нет необходимого опыта.

Уровни достаточно просты достаточно прост в использовании для измерения и определения идеальной геометрии и равенства плоскостей. Эксплуатация таких приборов несложна, особенно если для измерений используются лазерные и электронные уровни.

Нивелиры чаще всего используются на строительных площадках — на рыхлых и песчаных почвах. Установка в землю включает в себя плотное вдавливание заостренных концов ножек штатива в землю. Для максимального закрепления допускается придавить лаги досками и камнями, после чего можно приступать к работе.

Как пользоваться лазером выравнивание

Принцип работы мало чем отличается от оптического варианта. Основное различие заключается в проверке уровня заряда. Питание выравнивателя осуществляется от сменного внутреннего источника питания. Идеальным является вариант с дистанционным зарядным устройством: зарядка может происходить одновременно с работой.

  1. Установите устройство на опорную поверхность (на штатив или на стопку плиток). Убедитесь, что на пути лазерного луча нет препятствий, чтобы он мог работать эффективно.
  1. Выровняйте устройство (может находиться в корпусе прибора для выравнивания). Метод заключается в установке тонких пластин или регулировании с помощью винтов.
  1. Включите лазер — желательно в защитных очках. Образуется крест из красных линий. Эти должности являются целевыми ориентирами для работы.

Техническое примечание: важно соблюдать требования к расстоянию до объекта. Если измеряемый объект находится слишком далеко, точность лазерного нивелира снижается.

Давайте рассмотрим в самых простых терминах например, основание фонд сплошной плиты толщиной 300 мм. Схема выравнивателя выглядит следующим образом, Идея заключается в том, что инертный материал основания (песок, гравий) насыпается и уплотняется под котлованом ниже уровня грунта.

Выравниватель! Как использовать, забавное видео в конце

GPS-устройство Выглядит вот так (см. фото ниже), точно и быстро определяет координаты заданной точки на местности, с его помощью можно измерять расстояния, разбивать участок на плане. Он также дает вам маркер высоты, который называется репортер . Его шкала измерения условна и основана на уровне береговой линии Балтийского моря. Балтийское море уровень моря. В России она существует с 1840 года, но стандарты для измерения высоты в геодезии были приняты только в 1977 году. Высота выше Высота над уровнем моря В Российской Федерации высота отсчитывается в метрах и начинается с нуля. точка расположен в Кронштадтском подворье (немного истории).

Давайте вернемся к нашему устройству «Уровень».

Выравнивательэто специальный технический инструмент Он предназначен для измерения точек на определенной плоскости при проведении строительных или геодезических работ.

Выравниватель только означает определения высоты геодезист предоставляет опорную точку высоты, эта точка называется «эталон» . Начнем с этой точки, сравнивая ее с чертежом, где отмечены отметки 0.000 пола здания, вычтем саму плиту и посмотрим на площадь слоя основания фундамента (поперечное сечение слоев на земле).

Точка выводится на колонне, но она может быть выведена на чем угодно, на углу здания, на крышке колодца и т.д. Выравниватель будет перемещаться, а метка должна оставаться неизменной, от нее мы строим весь процесс высотных отметок. Мы будем работать, вычитать или прибавлять, и доведем его до нужной нам высоты.

Давайте перейдем к самым простым способом… например, строительство фундамента. фонд Сплошная плита толщиной 300 мм. Схема выравнивателя выглядит следующим образом, Идея заключается в том, чтобы насыпать и уплотнить инертный материал фундамента (песок, гравий) под фиксированной высотой в котловане.

Для того чтобы как-то передвинуть высотные отметки в котловане, покупаем арматуру 10 мм, разрежьте его на куски по 0,5 м в месте, где вы его купили (они разрезают его с помощью газа), вбить арматуру в основание траншеи.

Вбейте арматуру по периметру, пристрелите ее до нужного вам уровня, вяжите ленту до нужной высоты, затем внизу ленты протяните капроновую веревку (шнур), она не растягивается. Затем до этого уровня насыпаем каменный балласт на основание плиты (см. видео ниже). (см. видео ниже).

Ротационный лазерный уровень — универсальное устройство для построения наклонных плоскостей

Пошаговое фоторуководство по настройке лазерного уровня с оптическим индикатором уклона

Для правильной установки и регулировки оптического нивелира вам понадобятся: сам нивелир, штатив и измерительная линейка.

Как установить штатив

Главное, что нужно сделать при установке штатива, — убедиться, что основание расположено ровно.

Инструмент с историей: как пользоваться спиртовым уровнем и что третий глаз может сделать для вас во время строительства и ремонта

Инструмент с историей: как пользоваться спиртовым уровнем и чем третий глаз может помочь вам во время строительства и ремонта.

Инструмент с историей: как правильно пользоваться спиртовым уровнем и что

Благодаря этому штатив остается ровным, надежным и устойчивым даже на неровной поверхности.

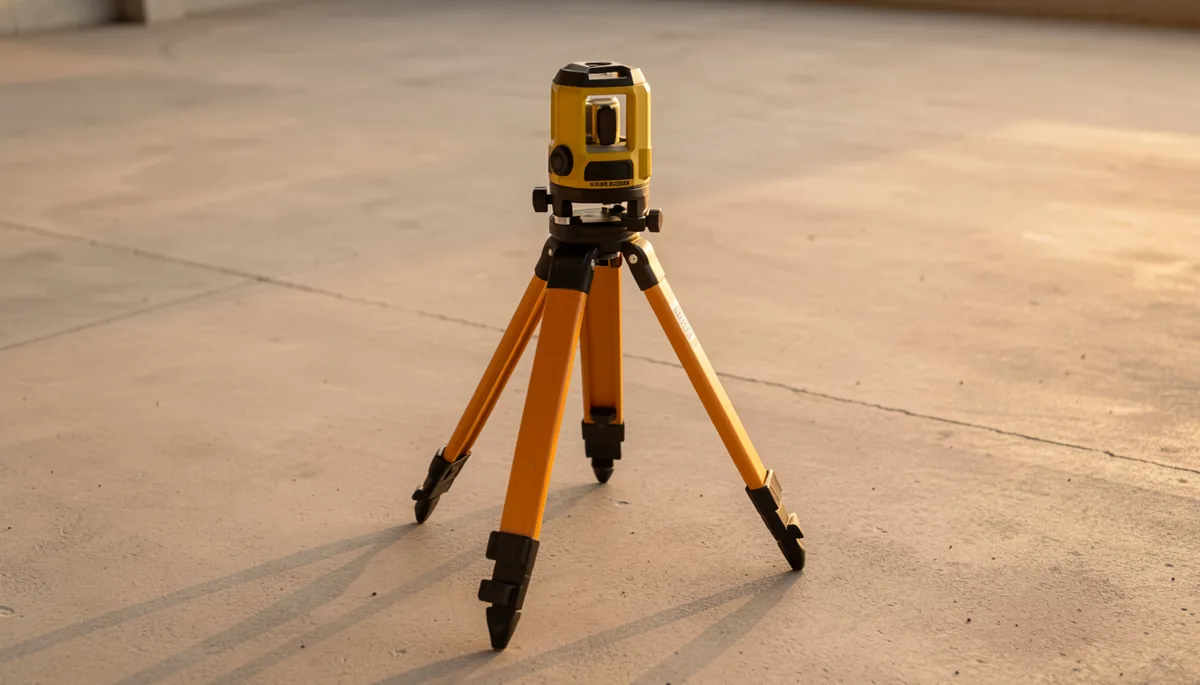

Установка и выравнивание штатива

Инструмент с историей: как правильно пользоваться нивелиром и как

Инструмент с историей: как правильно пользоваться нивелиром и как

Инструмент с историей: как правильно пользоваться нивелиром и как

Важно! После установки пузырька в контрольную точку поверните отвес на 180° и проверьте, остался ли пузырек на месте или переместился. Если он сместился, вы можете отрегулировать его с помощью шестигранного ключа и двух винтов на спиртовом уровне (инструкции приведены в руководстве), а затем произвести измерение.

Регулировка фокуса прибора

Перед использованием прибора необходимо правильно настроить фокус оптики. Каждый настраивает его под свое видение. Действовать нужно следующим образом:

Инструмент с историей: как правильно пользоваться нивелиром и как

Инструмент истории: как пользоваться нивелиром и что третий глаз может сделать для строительства и ремонта

Измерение и установка значения

Когда прибор достаточно точно выровнен, сфокусирован и выровнен, можно приступать к измерению и установке значений.

Инструмент с историей: как пользоваться спиртовым уровнем и чем третий глаз может помочь вам во время строительства и ремонта.

Инструмент с историей: как правильно пользоваться спиртовым уровнем и что

Инструмент с историей: как правильно пользоваться спиртовым уровнем и как

Важно! Если спиртовой уровень должен быть надежно установлен над определенной точкой, его необходимо отцентрировать после выполнения всех регулировок. Отвес закрепляется на выравнивающем винте, после чего прибор перемещается вдоль головки штатива до тех пор, пока отвес не окажется чуть выше конечной точки. После завершения выравнивания нивелир следует снова закрепить выравнивающим винтом.

Суть нивелирования заключается в определении разности высот (возвышений) каждого набора точек на местности по отношению к некоторой опорной точке, называемой в строительстве базовой точкой. После определения виртуальной плоскости на нее наносится точка отсчета, которая в большинстве случаев находится на уровне земли здания.

Ведение дневника и выполнение расчетов

Процесс нивелирования требует ведения ряда записей. Геодезист должен иметь план земельного участка, на котором схематично обозначено здание, для которого проводится нивелировка, а также места расположения опорных колышков. Каждый кол должен быть пронумерован и занесен в таблицу с указанием измеренных превышений.

Как использовать спиртовой уровень и линейку в строительстве

Теперь о самих проскакиваниях. Они могут быть относительными или абсолютными, т.е. от измерительной плоскости нивелира и от кола. Например, рост составил 145,2 см, а точка отсчета — 151 см. При вычитании высоты точки мы обнаруживаем, что абсолютная высота равна -4,8 см, а знак «минус» означает, что ток ниже. Аналогичные расчеты следует произвести для каждого из пунктов.

На практике нивелирование предполагает отметку точек на сваях, лежащих в одной горизонтальной плоскости. Для этого найдите самую высокую точку с наибольшей положительной высотой и прибавьте к ней, например, 20 см. От одного кола до другого с помощью рулетки отметьте высоту точки, к которой добавлено смещение на 20 см. Полученные отметки используются при рытье траншей и определении их глубины, а также при траверсировании линии набережной.

Старые модели камер дают перевернутое изображение, и для них требуется специальная рейка с перевернутыми цифрами.

Дополнительные инструменты и оборудование

Помимо самого прибора, нам понадобится штатив, о котором говорилось выше, а также специальный измерительный стержень, с нанесенными на него делениями и цифрами. Градуировка представляет собой чередующиеся черные или красные полосы шириной 10 мм.

Цифры на планке обозначены через десятисантиметровые интервалы, а значение от нуля до конца планки — в дециметрах, при этом цифры выражаются двумя знаками. Например, 50 см обозначается как 05, число 09 означает 90 см, число 12 — 120 см и так далее.

Для удобства пять сантиметровых полос каждого дециметра также соединены вертикальной полосой, так что вся полоса оказывается обозначенной буквой ‘E’, прямой и зеркальной.

Старые модели камер показывают изображение вверх ногами и требуют специальной рейки с перевернутыми цифрами.

Нивелировочные приспособления и принадлежности

Принадлежности для выравнивания

Нивелир поставляется с техническим паспортом, в котором обязательно должна быть указана дата последней проверки и регулировки или, как это называют геодезисты, «калибровки». Уровни проверяются не реже одного раза в три года в специализированной мастерской, и сертификат обновляется.

В дополнение к паспорту к нивелирам прилагается сервисный ключ и мягкая фланель для протирки объектива и, конечно, защитный футляр, в котором он хранится. Модели с горизонтальным транспортиром оснащены отвесом для точного позиционирования в нужной точке.

Защищайте прибор от ударов и толчков, даже когда он находится в футляре. Современные приборы оснащены специальным устройством, осуществляющим точную настройку горизонтальной плоскости, сильный удар, снаружи не оставляющий ни малейшего следа, может повредить его тонкий механизм.

Хотя основное применение этого измерительного инструмента — в профессиональной деятельности, он также часто используется дома. Например, спиртовой уровень поможет вам произвести измерения при строительстве дачных домиков, сборке мебели, навешивании полок на стены, оклейке обоев и других ремонтных работах дома. Все расчеты будут точными, как и результаты. Когда ваши друзья спросят, сколько стоило нанять разнорабочего для выполнения этих работ, с какой гордостью они скажут, что все было сделано своими руками!

Общие рабочие инструкции

Как мы уже говорили, оптические уровни хорошо работают при любых погодных условиях, холодных и жарких, но все же необходимо соблюдать правила при их эксплуатации, чтобы снизить вероятность поломки. Лазерные приборы, хотя и проще в использовании, не забывайте, что они имеют электрические компоненты, поэтому при обращении с ними нужно быть внимательным и осторожным. Вот несколько простых правил, которые помогут продлить срок службы ваших приборов и избежать поломок.

  • Защитите свое тело при работе на открытом воздухе. Хотя на оптические технологии вода не влияет, и ваше лазерное устройство может быть пыле- и водонепроницаемым (в соответствии с маркировкой IP51 или 54), зонтик или навес может быть лучшим вариантом в плохую погоду на улице. Также полезно накрывать устройство, когда светит солнце. В дождливую погоду это может предотвратить попадание воды во внешний корпус, что может повлиять на точность измерений, например, оптика будет иметь искаженное «изображение» в окуляре, а в солнечную погоду это может привести к перегреву корпуса и внутренних компонентов, особенно для лазерных нивелиров, так как они имеют батареи.
  • Соблюдайте рабочую температуру. Это особенно относится к лазерным измерительным инструментам. Для каждой модели производитель указывает рекомендуемый диапазон температур, в котором устройство будет стабильно работать, например, от -10 °C до +25 °C. При работе с оптическим спиртовым уровнем остерегайтесь резких перепадов температуры, так как оптика очень чувствительна к этому. После занесения прибора в помещение с мороза рекомендуется оставить его в футляре на 20-30 минут, чтобы он медленно прогрелся и не образовался конденсат.
  • Хранить в своем особом случае. Часто вместе с инструментом продается кейс для хранения и переноски. Если его нет в наличии, лучше приобрести его отдельно. Обратите внимание, что он должен подходить для инструмента, чтобы его можно было безопасно транспортировать. После каждого использования протирайте корпус, стекла (в случае оптики) и стекло папиросной бумагой. Это предотвращает образование ржавчины на металлических деталях и скопление пыли на корпусе.

При соблюдении этих требований измерительный прибор прослужит вам долгие годы. Вы можете быть уверены, что измерения до и во время строительства будут максимально экономичными и точными.

Сохранить материал?
Советы домашнему мастеру
