HDMI ARC и eARC: что такое обратный аудиоканал и стоит ли его использовать? [перевод].
Если вы не используете канал возврата аудиосигнала или ARC, вы можете обнаружить, что не используете потенциал вашей AV-системы в полной мере. Все мы знаем, что кабель HDMI передает звук с плееров, игровых консолей и приставок на телевизор, но некоторые люди не знают, что этот же кабель можно использовать для приема звука с самого телевизора. Это возможно благодаря технологии ARC, дополнительные кабели не требуются. Так что если вы хотите избавиться от нескольких пультов и сделать свою систему более простой в использовании – читайте нашу статью.
LG выпустила первые 4K-телевизоры с HDMI 2.1 в 2019 году. Все OLED-модели LG 2020 года также сертифицированы по HDMI 2.1, но пока нет ясности относительно других производителей телевизоров и конкретных линеек.
Что такое HDMI и HDMI ARC?
HDMI появился в 2002 году, а первые устройства, оснащенные этим высокотехнологичным разъемом, появились в магазинах в 2004 году.
Новый протокол рекламировался как удобный способ передачи высококачественных цифровых данных с изображением и звуком от источника к телевизору, усилителю или саундбару. По мере того как HDMI становился разъемом де-факто номер один, традиционные аналоговые разъемы, такие как SCART и компонентный видеовход, уходили в прошлое.
На протяжении многих лет HDMI развивался, выпускались новые версии (последняя – HDMI 2.1) для поддержки новых аудио- и видеотехнологий, включая 3D, 4K, 8K, HDR, видео с высокой частотой кадров и другие.
Однако протокол HDMI ARC был добавлен в спецификацию только в 2009 году. Он был представлен как часть HDMI версии 1.4 и с тех пор находится в списках спецификаций.
Другими словами, нет необходимости подключать второй оптический/аудиокабель к динамику, совместимому с HDMI ARC. Чтобы подключить телевизор к ARC-совместимому динамику, используйте кабель HDMI 1.4 или более поздней версии. HDMI-ARC доступен только через специальный разъем на телевизоре или приставке One Connect. Внешние динамики также должны быть совместимы с этим стандартом. Также может потребоваться изменить настройки внешнего динамика, чтобы включить управление HDMI ARC.

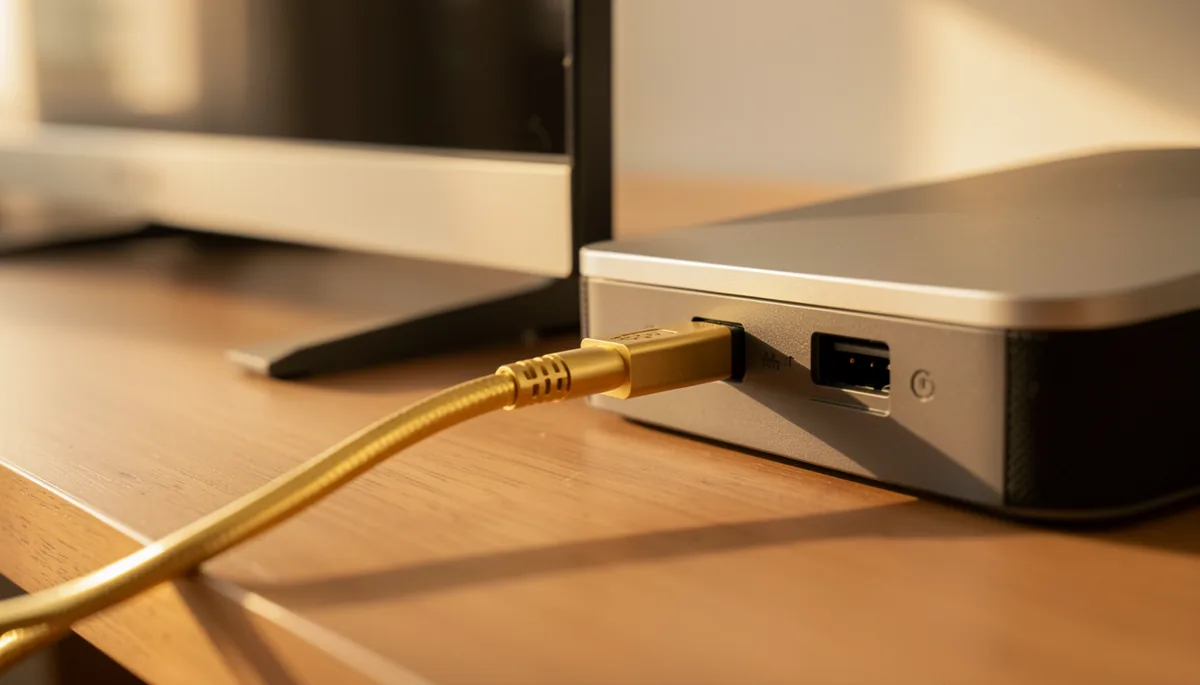

Подключение кабеля HDMI
Для подключения телевизора Smart TV к динамику выполните следующие действия:
Шаг 1. Подготовьте кабель HDMI.
Шаг 2. Подключите кабель к входному разъему HDMI (ARC) на телевизоре.
Шаг 3. Подключите к выходному разъему HDMI (TV-ARC) динамик, который вы хотите подключить.
Шаг 4. Включите динамики, подключенные к телевизору.
Шаг 5. Звук с телевизора будет воспроизводиться через внешние динамики.
В саундбарах и системах домашнего кинотеатра Samsung Anynet + (HDMI CEC) эта функция активирована на заводе. Если вы хотите подключить устройство, отличное от саундбара Samsung или домашнего кинотеатра, необходимо убедиться, что на телевизоре включена функция Anynet + (HDMI-CEC).
- Для телевизоров серий T/Q, R/Q, N/Q и M/Q (с 2017 года)
Главная> Настройки> Общие> Управление внешними устройствами> Anynet + (HDMI CEC)
- Для телевизоров серии K (2016)
Главная> Настройки> Система> Экспертные настройки> Anynet + (HDMI-CEC)
- Для телевизоров серии J (2015)
Меню> Система> Anynet + (HDMI-CEC)
- Для использования функции eARC на телевизоре должна быть включена функция Anynet + (HDMI-CEC).
- Если используется несертифицированный кабель, может возникнуть ошибка.
- Разъем HDMI на задней панели телевизора или устройства One Connect имеет маркировку ARC.
- Большинство устройств One Connect оснащены разъемом HDMI-ARC (обычно это третий разъем HDMI).
Благодаря увеличению пропускной способности с 1 Мбит/с до 37 Мбит/с, eARC может передавать объемный звук сверхвысокого качества, подобный тому, что используется в Dolby Atmos и фильмах Ultra HD Blu-ray.

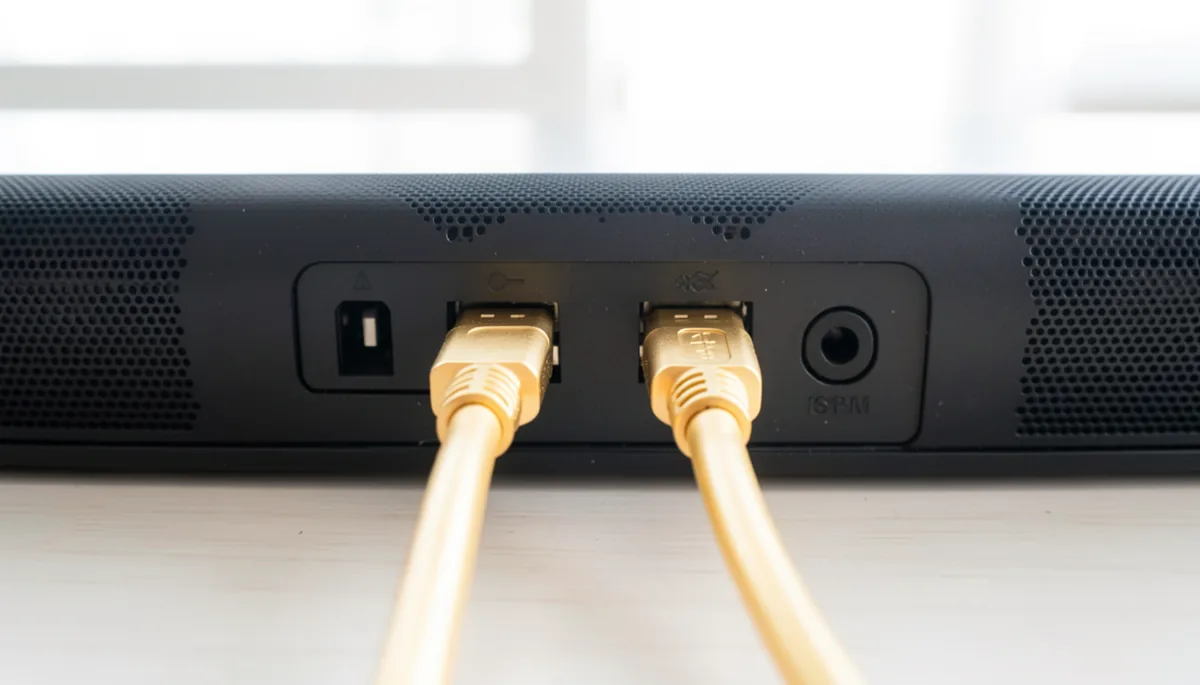

Особенности eARC, преемника ARC
HDMI eARC – это новейшая технология, заменившая HDMI ARC и появившаяся в 2017 году с выходом HDMI версии 2.1. HDMI eARC имеет много общего с HDMI ARC, с той лишь разницей, что новая технология была усовершенствована, на что указывает буква “e” в префиксе, означающая Enhanced.
Полоса пропускания
Ключевым преимуществом новой технологии eARC является более высокая пропускная способность по сравнению с HDMI ARC: последняя поддерживает только максимально сжатые сигналы 5.1, такие как Dolby Digital.
Благодаря увеличению пропускной способности с 1 Мбит/с до 37 Мбит/с, eARC может поддерживать сверхвысокое качество объемного звука, например, используемое в Dolby Atmos и фильмах Ultra HD Blu-ray.
Новое соединение
В то время как ARC использует канал CEC для связи между телевизором и аудиоустройством, eARC использует канал данных, предназначенный для передачи сетевых данных по кабелю HDMI. Канал Ethernet присутствует в HDMI уже некоторое время, но раньше использовался редко.
Эффект от перехода на новый канал значителен, в основном на фоне ненадежности предыдущей технологии HDMI-CEC. Что еще более важно, eARC способен предотвратить ошибки в так называемый момент обнаружения, когда телевизор и аудиоустройство начинают обмениваться данными. Кроме того, этот канал данных также используется для функции синхронизации губ, чтобы аудиоустройства eARC могли воспроизводить звук, идеально синхронизированный с изображением.
Таким образом, преимущество канала eARC заключается в том, что он устраняет ряд проблем несовместимости между приемником и телевизором.
Использование телевизора в качестве концентратора
В основе eARC лежит иная философия, чем в основе ARC. В архитектуре eARC телевизор становится центральным узлом, к которому подключаются все медиаисточники. Таким образом, весь звук с устройств-источников поступает на телевизор, а затем направляется на аудиоустройство, подключенное к порту HDMI eARC.
Практическим следствием новой философии eARC является то, что все больше и больше аудиоустройств имеют только один порт HDMI. Эта тенденция особенно заметна в контексте саундбаров: больше не рекомендуется подключать консоль или ТВ-приставку непосредственно к саундбару, так как весь звук передается на саундбар в высочайшем качестве.
Прежде всего, давайте помнить, что телевизор всегда был не только устройством отображения, но и источником контента. На борту каждого телевизора имеются различные тюнеры (аналоговые и цифровые) для приема телепрограмм – именно это отличает телевизор от монитора. Кроме того, почти все современные телевизоры способны подключаться к домашней компьютерной сети и имеют встроенные медиаплееры. И наконец, многие модели пользуются преимуществами различных платформ Smart TV, предлагающих широкий выбор контента. Хотя внешние медиаплееры часто обеспечивают более высокое качество изображения, а их функциональность зачастую богаче, чем решения, встроенные в телевизор, большинство пользователей полностью удовлетворены возможностями, встроенными в телевизор, и выбирают этот вариант из соображений удобства.
HDMI ARC и eARC – почему они появились и стоит ли гнаться за обратным каналом в ресиверах и телевизорах?
Расширение стандарта HDMI под названием ARC (Audio Return Channel), соответствующее своему названию, позволяет передавать звук в обратном направлении – от телевизора к AV-ресиверу или саундбару. В этой статье мы поговорим о том, зачем он вам может понадобиться, как его использовать и в чем разница между ARC и eARC.
Интерфейс HDMI (High Definition Multimedia Interface), появившийся почти двадцать лет назад, практически стал стандартом для коммутации AV-устройств. В первую очередь он используется для передачи видео высокой четкости “в цифре”, но с момента своего появления стандарт также включает возможность передачи звуковой дорожки. Однако изначально передача данных допускалась только в одном направлении – от источника контента к AV-ресиверу, телевизору или проектору. Позже (в 2009 году) появилось расширение стандарта HDMI под названием ARC (Audio Return Channel), которое позволяет передавать звук в обратном направлении – от телевизора к AV-ресиверу или саундбару. Какова была задача разработчиков, работавших над этим расширением? Какова цель передачи звука с телевизора? Давайте узнаем.
Телевизор как эпицентр домашней развлекательной системы
Типичная система домашнего кинотеатра состоит из источника контента, которым может быть проигрыватель Blu-ray, UltraHD Blu-ray или DVD, сетевой медиаплеер или игровая консоль, многоканального процессора с усилителями мощности или усилителя, а также устройства отображения, такого как телевизор или проектор. В большинстве случаев сигнал в такой системе проходит по одному пути – видео- и аудиоканалы передаются от источника к процессору или приемнику, где аудиоданные разделяются и передаются для декодирования, а изображение либо передается обратно на телевизор или проектор, либо предварительно обрабатывается видеопроцессором приемника. И на первый взгляд, никакого разворота не требуется. Но только на первый взгляд.
Прежде всего, помните, что телевизор всегда был источником контента, а не просто устройством отображения. Каждый телевизор имеет на борту различные тюнеры (аналоговые и цифровые) для приема телепрограмм – именно это отличает телевизор от монитора. Кроме того, почти все современные телевизоры способны подключаться к домашней компьютерной сети и имеют встроенные медиаплееры. Наконец, многие модели используют различные платформы Smart TV, предлагая широкий выбор контента. Несмотря на то, что внешние медиаплееры часто предлагают качество изображения и функциональность богаче, чем встроенные решения, большинство пользователей довольны возможностями, встроенными в телевизор, и выбирают этот вариант из соображений удобства.
Но если телевизор стал источником контента, то описанная выше аккуратная схема переключения должна быть адаптирована к новым входам. То есть, если вас устраивает качество звука из встроенных динамиков телевизора, нет проблем. Но зачем строить вокруг него продвинутую многоканальную аудиосистему или устанавливать саундбар – конечно, это то, что вы делаете, если хотите значительно улучшить качество звука из телевизора. Это означает, что звук с телевизора необходимо направить на процессор, ресивер или саундбар. До появления расширения ARC стандарта HDMI для этой задачи использовался цифровой оптический интерфейс Toslink. Все телевизоры в обязательном порядке должны были иметь цифровой выход Toslink, который подключался к соответствующему входу AV-процессора, ресивера или саундбара. Кстати, несмотря на массовое распространение HDMI ARC, для каждого телевизора по-прежнему обязательно наличие портов оптического выхода для обеспечения совместимости со старым оборудованием.
HDMI ARC – на все случаи жизни
Добавление обратной аудиосвязи HDMI позволило уменьшить количество необходимых кабелей в системе, устранив необходимость в оптическом разъеме. По сути, теперь для подключения устройства отображения требуется один кабель HDMI, по которому телевизор получает “картинку” и использует тот же кабель для передачи звука, если это необходимо. Чтобы все работало правильно, необходимо, чтобы стандарт HDMI ARC был совместим с портами как телевизора, так и процессора, ресивера или саундбара. Большинство современного аудио-видео оборудования имеет как минимум один порт, отвечающий этим требованиям.
Спецификация ARC выделяет полосу пропускания 1 Мбит/с для обратного аудиопотока, позволяя передавать пяти- и семиканальный звук в стандартах Dolby Digital и DTS, а также стереозвук в несжатом формате PCM. Основным недостатком ARC считается то, что он не требует полной реализации. Другими словами, производитель решает, в какой степени функциональность, заявленная в стандарте, будет реализована в конкретном устройстве. В результате данная модель телевизора может передавать, например, только Dolby Digital или только PCM по обратному тракту.
HDMI eARC – светлое будущее возможностей подключения
А что будет завтра? Современной версией канала возврата звука является eARC (Enhanced Audio Return Channel), который является неотъемлемой частью стандарта HDMI 2.1. Главным новшеством Enhanced Audio Return Channel является значительно увеличенная пропускная способность – скорость передачи звука для eARC теперь составляет 38 Мбит/с, что позволяет передавать восемь каналов несжатого звука с частотой 24 бит/192 кГц. Это означает, что обратный канал eARC способен передавать звуковые дорожки в новейших форматах Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos и DTS:X, а также многоканальный звук LPCM с частотой 24 бит/192 кГц, в котором часто записываются звуковые дорожки для концертных программ Blu-ray и UltraHD Blu-ray. Кроме того, в стандарт HDMI, наряду с eARC, наконец-то интегрирован протокол CEC, который позволяет управлять несколькими компонентами системы с помощью одного пульта дистанционного управления. Например, для регулировки громкости динамика саундбара с помощью пульта дистанционного управления телевизора.
Расширение стандарта HDMI с помощью ARC стало логическим развитием функциональности интерфейса, необходимой для поддержания его репутации как универсального стандарта подключения компонентов развлекательных систем. И его усовершенствованная версия eARC работает на ту же цель, сохраняя актуальность HDMI в новую эпоху технического прогресса.
ARC (Audio Return Channel) был представлен в 2009 году. Он позволяет передавать видео и звук с AV-ресивера на телевизор по одному кабелю HDMI, а звук с телевизора – обратно на AV-ресивер или саундбар. Если оба устройства имеют ARC, вам не нужен отдельный аудиокабель, чтобы слушать звук с телевизора через AV-ресивер или саундбар.
что такое eARC?
Новый стандарт eARC (Enhanced Audio Return Channel) предлагает нам три основных улучшения.
- Увеличенная пропускная способность, которая позволяет телевизору передавать несжатые форматы объемного звука (напр. Dolby Atmos и DTS: X) к AV-ресиверу или саундбару.
- Более надежное “рукопожатие” HDMI между устройствами, что означает более простую и надежную работу. Возможно, вы сможете обойтись меньшим количеством пультов дистанционного управления.
- Обязательный протокол коррекции синхронизации губ обеспечивает постоянную совместимость изображения и звука.
Может ли eARC изменить правила игры в вашей системе?
С помощью eARC телевизор может передавать несжатый многоканальный звук на приемник, совместимый с eARC. Возникает вопрос: подключать ли игровую приставку, Apple TV Media Box или Dune к ресиверу/саундбару, как мы делали раньше, или подключить все источники к телевизору одновременно? Ответ на этот вопрос зависит от конфигурации вашей системы. Узнайте больше об этом ниже.
Вариант 1: Подключите источник видеосигнала к телевизору
Если у вас нет нескольких источников, имеет смысл подключиться с помощью смарт-телевизора. Преимущество этого способа заключается в том, что вы можете использовать свой телевизор в качестве центрального пункта управления, что упрощает управление системой. Вы будете выбирать источники с помощью пульта телевизора, а не искать пульт ресивера, когда захотите поиграть в Xbox или PlayStation. А поскольку eARC может передавать несжатый объемный звук, вы не потеряете в качестве звука.
Вариант 2: Подключите источник видеосигнала к ресиверу или звуковой панели
Большинство современных смарт-телевизоров имеют не более четырех входов HDMI. Если у вас более четырех источников видеосигнала, имеет смысл подключить их все к AV-ресиверу. Подключение одних к телевизору, а других к ресиверу может привести к путанице.
Подключение всех источников к AV-ресиверу целесообразно, если вы планируете повесить телевизор на стену, так как при таком подключении вам потребуется проложить только один кабель HDMI в стене.
В передовых системах “умного дома” благодаря возможности управления через RS232 ресивер используется в качестве концентратора для всех источников видеосигнала.
Если оба устройства поддерживают ARC, их можно подключить одним кабелем. Аудио может передаваться в обоих направлениях:
[A]: TV
[B]: Аудиосистема
[C]: Вход HDMI ARC INPUT на телевизоре. Предупреждение: Подключайте кабель только к разъему HDMI, обозначенному на корпусе как ARC (обычно это разъем “HDMI 3 ARC”). Другие разъемы HDMI не поддерживают ARC.
[D]: Выход HDMI ARC на аудиосистеме
[E]: кабель HDMI (класс High-Speed HDMI)
Примечание: Недорогие кабели HDMI без маркировки High-Speed HDMI могут не поддерживать передачу звука ARC.
Что такое функция ARC (Audio Return Channel)?
ARC устраняет необходимость в дополнительном композитном или оптическом (коаксиальном) кабеле при подключении A/V-ресивера, саундбара или системы домашнего кинотеатра к телевизору. Подключение ARC-совместимого телевизора и аудиоустройства с помощью кабеля HDMI позволит вам:
- С телевизора: передача звука телепрограммы или фильма на аудио/видео ресивер (саундбар).
- К телевизору: просмотр видео и прослушивание аудио с внешнего проигрывателя через A/V-ресивер (саундбар).
Если оба устройства поддерживают ARC, их можно подключить с помощью одного кабеля. Аудио может выводиться в обоих направлениях:
[A]: TV
[B]: Аудиосистема
[C]: Вход HDMI ARC INPUT на телевизоре. Предупреждение: Подключайте кабель только к разъему HDMI, обозначенному на корпусе как ARC . (обычно это разъем “HDMI 3 ARC”). Другие разъемы HDMI не поддерживают функцию ARC.
[D]: Выход HDMI ARC на аудиосистеме
[E]: кабель HDMI (класс High-Speed HDMI)
Примечание: Недорогие кабели HDMI, не имеющие маркировки High-Speed HDMI, могут не поддерживать передачу звука ARC.
❗ Чтобы функция ARC работала на обоих устройствах, необходимо включить настройку “HDMI Control” (может называться “HDMI Control”, “CEC”, “BRAVIA Sync” и т.д.).
Если одно или оба устройства не поддерживают ARC, то для передачи звука в обоих направлениях необходимо использовать дополнительный кабель (оптический цифровой или аналоговый):
Определить, поддерживают ли ваши устройства ARC, очень просто: если хотя бы один разъем HDMI на вашем устройстве помечен буквами ARC
Для получения дополнительной информации о настройке и использовании ARC см. раздел FAQ по ARC (Audio Return Channel).
Также немаловажен тот факт, что нет необходимости в отдельных аудиокабелях, достаточно одного HDMI-кабеля для подключения и завершения установки всего оборудования в вашем доме, без ненужной паутины кабелей, которые нужно прятать за шкафом.
Преимущества HDMI ARC
ARC означает Audio Return Channel. Эта технология особенно полезна для упрощения домашних развлекательных систем. ARC использует одно соединение HDMI для передачи звука с телевизора на саундбар, домашний кинотеатр или AV-ресивер.
Эта функция встроена в последние версии HDMI (1.4 и выше). Ранее эта двусторонняя передача передавала только информацию о распознавании устройства, чтобы сообщить источникам такие слова, как “да, я ваш телевизор” или “я авторизован и не краду ваш контент”. Также была доступна функция Consumer Electronics Control, которая позволяла пользователям управлять несколькими устройствами с помощью одного пульта дистанционного управления.
ARC использует все важные аспекты CEC, позволяя регулировать громкость на саундбаре, например, с помощью пульта дистанционного управления телевизора. Один пульт дистанционного управления может одновременно включать несколько устройств, от AV-ресиверов до звуковых панелей, включая телевизор, и регулировать громкость на всех этих устройствах одной кнопкой (программирование не требуется).
Основная функциональность ARC заключается в двух уровнях:
- С одной стороны, он может передавать потоковое аудио с внутренних источников телевидения (таких как HDTV-тюнер или встроенные потоковые интернет-приложения);
- На другом уровне он может передавать звук с других источников HDMI (например, на звуковую панель). В этом случае телевизор становится центральной точкой, к которой подключаются все источники.
Добавление саундбара к вашей развлекательной системе не требует дополнительных настроек, кроме одного нового кабеля HDMI. Телевизор переключает все источники и звук для каждого из них.
Есть еще одно важное преимущество для тех, у кого есть старые источники, такие как VHS. Телевизор с поддержкой ARC может преобразовывать аналоговые источники звука в цифровые и передавать их на звуковую систему, систему домашнего кинотеатра или даже на несколько AV-ресиверов.
ARC позволяет создать единое соединение между телевизором и устройством, используемым для воспроизведения звука: ресивером или саундбаром. Вы передаете изображение на телевизор через кабель HDMI и используете то же устройство для передачи звука обратно с телевизора.
Однако пока эта технология имеет свои ограничения: ARC пропускает только Dolby Digital. Поэтому новые аудиоформаты высокого разрешения, доступные в настоящее время на дисках Blu-ray (Dolby TrueHD и DTS-HD), пока не доступны через ARC.
Поэтому для получения наилучшего качества звука высокой четкости рекомендуется по возможности подключать саундбар или ресивер отдельными кабелями HDMI.
Например, если к саундбару подключено несколько устройств, а саундбар имеет только один вход HDMI. Вы можете подключить все свои устройства к телевизору, и звук будет передаваться на саундбар через телевизор. Нет необходимости в дополнительных аудиокабелях.
Что такое eARC?
Интерфейс с обозначением eARC означает расширенный канал возврата звука с более высокой пропускной способностью. Эта функция работает с HDMI 2.1.
Буква “e” в слове eARC означает “улучшенный” канал возврата звука, и это новая функция стандарта HDMI 2.1, направленная на обеспечение наилучшего качества звука на телевизоре.
Новая настройка требует поддержки eARC как для телевизора, так и для аудиоустройства, что означает, что оба устройства должны поддерживать HDMI 2.1 – более старые версии HDMI не поддерживают eARC. Вам также понадобится кабель HDMI с поддержкой Ethernet или более новые сверхскоростные кабели HDMI с поддержкой Ethernet.
Способ настройки может отличаться в зависимости от модели вашего телевизора. Поэтому изучение инструкций будет самым быстрым способом найти лучший алгоритм.
Как подключить аудиосистему HDMI ARC
Аудиоустройство, подключенное через HDMI ARC, не обнаруживается автоматически. Перед использованием телевизора его необходимо настроить. Поскольку HDMI ARC является расширением протокола CEC, поищите правильные настройки в разделах регулировки этого режима.
Настройки на телевизорах Samsung
Функция HDMI ARC на телевизоре Samsung включена в расширенных настройках или в менеджере подключенных устройств. Первый вариант:
- Перейдите в экранное меню;
- выберите “настройки”;
- перейдите в блок “общие”;
- найдите раздел Диспетчер внешних устройств;
- Включите протокол CEC (HDMI-CEC, Anynet+).
Второй вариантопция, которая используется в некоторых моделях, выглядит следующим образом
- Войдите в экранное меню;
- Выберите блок “Настройки”;
- Перейдите в раздел “Система”;
- Найдите блок “Настройки эксперта”;
- Включите функцию HDMI-CEC, Anynet+.
Совет: Лучший способ узнать, как именно сделать правильные настройки, – прочитать инструкцию к конкретной модели телевизора.
На телевизорах LG
HDMI ARC на телевизорах LG работает следующим образом Фирменная технология SIMPLINK для обмена данными между устройствами, подключенными к одной сети. Стоит обратиться к руководству пользователя, чтобы узнать, как именно его включить. На большинстве телевизоров это делается следующим образом:
- войдите в экранное меню;
- настройки вызовов;
- найдите раздел “звук”;
- выберите параметры аудиовыхода;
- Активируйте опцию SIMPLINK.
Затем вы можете получить доступ к настройкам цифрового аудиовыхода и выбрать оптимальный формат звука для подключенной аудиосистемы.
На телевизорах Philips
Philips использует собственную технологию EasyLink для передачи звука по HDMI ARC. Philips использует собственную технологию EasyLink.. Чтобы активировать его, просто:
- Перейдите в экранное меню телевизора;
- Выберите блок “Настройки”;
- Перейдите в общие настройки или раздел “звук”;
- Выберите вариант установки EasyLink или поле “Дополнительно”;
- Активируйте функцию EasyLink или включите HDMI ARC.
Способ настройки может отличаться в зависимости от модели телевизора. Поэтому изучение руководства будет самым быстрым способом найти лучший алгоритм.
