И 240 арматурных стержней, из которых класс

At600K

Таблица армирования.

Как узнать вес одного метра арматурного стержня? Проверьте номинальный диаметр (номер профиля) арматурных стержней, используемых в строительстве, по расчетной таблице. Для расчета веса арматуры используйте онлайн-калькулятор веса арматуры для ленточных фундаментов.

Диаметр (мм)

Вес кг/метр

Разумеется, при расчете веса в погонных метрах также следует пользоваться таблицей. Например, вес 1 метра 12-миллиметровой арматуры составляет 0,88 кг.

Количество метров арматуры на тонну рассчитывается по следующей таблице:

Диаметр (мм)

метров на тонну

Армирование стекловолокном, базальтовое армирование и другие становятся более распространенными, чем традиционные варианты армирования. Этот материал имеет множество преимуществ перед альтернативными стальными материалами, в частности, он не ржавеет при любом способе применения, вплоть до работы в агрессивных средах. Однако он не может полностью заменить металл, но широко используется в гражданском строительстве, где важно снизить вес и остаться в рамках ограниченного бюджета.

Смешанные арматурные изделия

Арматурные изделия (арматурная сталь, арматурная сталь для бетонных конструкций) представляют собой ровные или рифленые стержни, используемые при строительстве различных зданий и сооружений и служащие для укрепления конструкции.

Из-за разнообразия конструкций, в которых они используются, ассортимент арматурных стержней охватывает множество позиций. Во-первых, сортамент арматурной продукции подразделяется по стандартам, основными из которых являются ГОСТ 5781, ГОСТ Р 52544 и СТО АСЧМ 7-93.

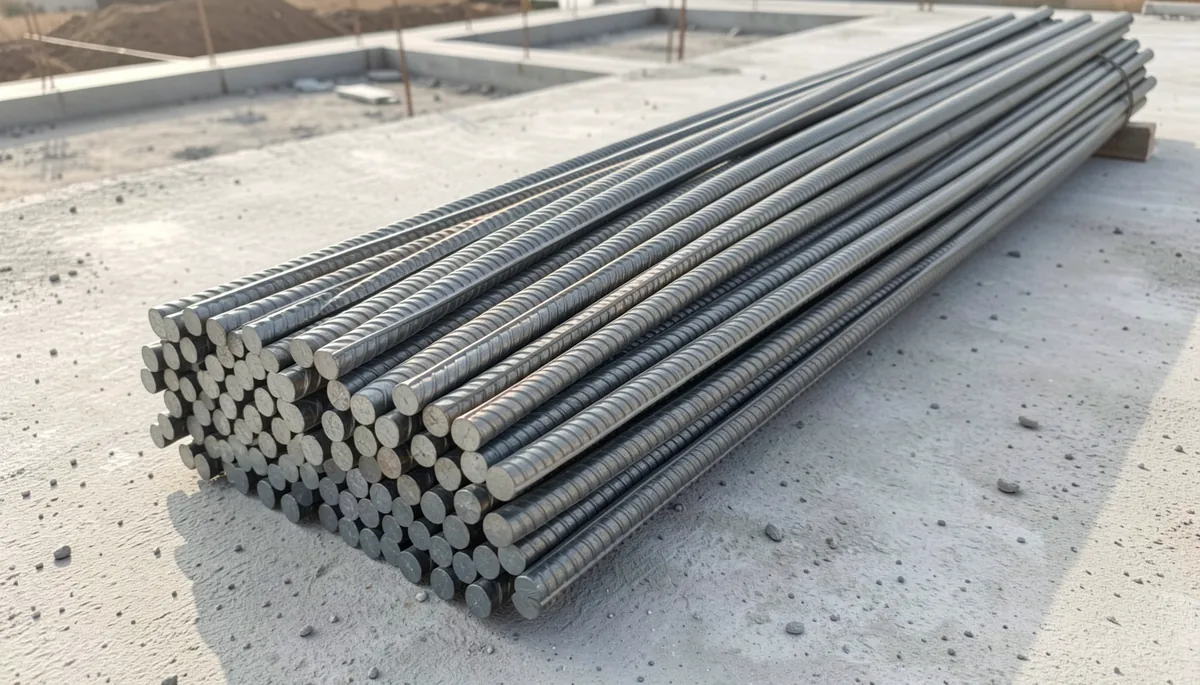

Далее арматура делится на классы:

Арматура A1 (другие обозначения: Арматура AI; Арматура A240)

Смесители A1

Арматурные стержни этого класса имеют гладкую форму прутка и используются при изготовлении железобетонных конструкций, монолитных конструкций и сварных несущих конструкций. Изготавливается по ГОСТ 5781 из стали марок СтЗкп, СтЗпс и СтЗсп. Диаметр профиля А1 арматуры может быть от 6 до 40 мм. Арматурные стержни диаметром до 12 мм производятся в прутках и мотках, а арматурные стержни диаметром свыше 12 мм – только в мотках.

Арматура A2 (другие обозначения: арматура АII; арматура А300)

Арматура A2

Арматурные стержни этого класса изготавливаются с выступами, которые проходят по спиральным линиям и равномерно распределены по обеим сторонам. Производится в соответствии с ГОСТ 5781 с использованием стали Ст5сп, Ст5пс и 18Г2С. Диаметр армирующего профиля А2 может составлять от 10 до 80 мм. А также арматурный пруток А1 диаметром до 12 мм, который может выпускаться в бухтах.

Арматурный прут A3 (другие обозначения: арматурный прут AIII; арматурный прут A400)

Фитинги A3

Этот тип арматуры также производится с ребрами, но переходящими с каждого края на другую сторону. Она также производится в соответствии с ГОСТ 5781 из стали марок 25Г2С и 35ГС диаметром от 6 до 40 мм. Все арматурные стержни диаметром до 10 мм включительно производятся в мотках. Все диаметры, превышающие это значение, производятся в виде прутков.

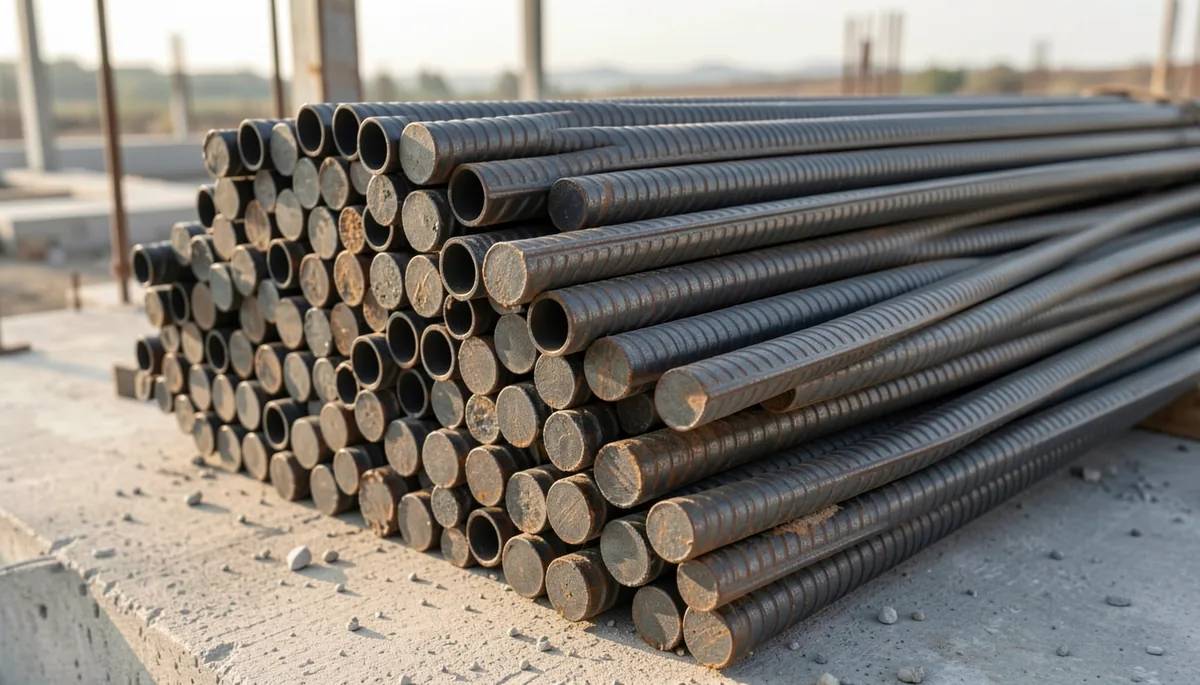

Арматурные прутки A4 (другие обозначения: AIV; A600); A5 (другие обозначения: AV; A800) и A6 (другие обозначения: AI; A1000)

Фитинги A4-A6

Эти классы арматуры редко встречаются в повседневной жизни. Она похожа на арматуру А3, но ребра жесткости менее частые. Они производятся по тому же стандарту из стали марок 80С, 20х2Г2Ц (арматура А4, диаметр 10-32 мм), 23х2Г2Т (арматура А5, диаметр 10-32 мм), 22х2Г2АЮ, 22х2Г2Р и 22х2Г2СР (арматура А6, диаметр 10-22 мм). Арматура этих классов выпускается только в прутках.

Классификация этих типов клапанов производится по тем же параметрам, что и для всего ряда аналогов. Варианты поставки одинаковы, т.е. можно приобрести мерную и немерную длину. В первом случае производитель обеспечивает нарезку прутков на куски в диапазоне 6 или 12 метров с небольшими отклонениями, допускаемыми государственным стандартом. Этот тип партии может содержать небольшой процент прутков длиной от 3 до 12 метров. Недостаточно крупная партия содержит значительно больше этих компонентов. Это положительно сказывается на цене всего ассортимента арматуры, но такие прутья придется перекрывать для монтажа, что увеличит расход.

Качественные характеристики A600 или A4 позволяют эффективно использовать продукт в железобетонных конструкциях, конструкциях, которые будут постоянно подвергаться динамическим нагрузкам, в промышленном и инженерном строительстве.

Стандарт 5781 регламентирует производство ряда арматуры из низколегированной конструкционной стали класса А800 (А5) для изготовления сварных элементов конструкций. Этот материал используется в предварительно напряженных железобетонных изделиях и в изделиях обычного качества. Этот материал не часто используется в гражданском строительстве по ряду причин. Во-первых, эксплуатационные характеристики металлопроката многократно превосходят требования любых нормативных документов, применимых в строительном секторе. Во-вторых, этот класс арматуры значительно дороже по сравнению с аналогами. По этой причине эти продукты просто не могут реализовать свой потенциал в проектах гражданского строительства.

Аналогично, A6 или A1000 не используются в проектах гражданского строительства. Характеристики этого типа арматуры настолько высоки, что имеет смысл использовать ее только в высокопрочных конструкциях, вплоть до строительства сооружений в атомной энергетике или плотин гидроэлектростанций. Как и арматура предыдущего класса, A1000 изготавливается на заказ. Профили A5 и 6 отличаются наличием увеличенных серповидных или кольцевидных ребер. Это позволяет надежно фиксировать их в залитом железобетоне.

Таблица 1: Размеры и вес арматуры (ГОСТ 5781)

Номер секцииПлощадь поперечного сечения бруса, см 2Масса 1 м секцииd, для арматурных стержнейd1, для арматурных стержней
класс A2другие классыКласс A2другие классы
60,2830,2225,756,75
80,5030,3957,59
107850,6179,38,711,311,9
121,1310,8881110,613,513,8
141,541,211312,515,516,5
162,011,581514,21819,2
182,5421710,22021,2
203,142,471918,22223,2
223,82,982120,32425,3
254,913,852423,32728,3
286,164,8326,525.930,531,9
328,016,3130,529,834,536,2
3610,187,9934,533,739,540,7
4012,579,8738,537,643,544,6
451512,484349
5019,6315,414854
5523,7618,655359
6028,2722,196864
7038,4830,216874
8050,2739,4677,583,5

Армирование А500С

Арматура A500C

Это горячекатаный арматурный пруток, изготовленный в соответствии с ГОСТ Р 52544. Диаметр арматуры A500C варьируется от 6 до 40 мм.

Буква А в начале марки указывает на то, что арматура термически и механически усилена. Буква С указывает на высокую свариваемость продукта, что расширяет перспективы его применения.

Этот материал используется для армирования простейших железобетонных конструкций и некоторых несущих элементов зданий. В зависимости от способа применения различают обработку, сборку и распределение продукции. Весь ассортимент арматуры может принадлежать к этим типам, которые определяют роль класса арматуры в конструкции:

  • Для работы обычно используются толстые прутья, которые принимают на себя большую часть нагрузки;
  • Распределительные элементы связаны с первыми и необходимы для равномерной передачи усилий нагрузки на все стержни конструкции;
  • Крепежные элементы предназначены для обеспечения надежного соединения элементов с цементным раствором и другими железобетонными элементами конструкции.

Арматурные стержни B500C

B500C Арматура

Холоднокатаные арматурные стержни, изготовленные по тому же стандарту, что и A500C. Диаметр арматурных стержней варьируется от 4 до 12 мм. Он может быть изготовлен с трех- или четырехсторонними выступами в форме полумесяца.

Это более качественный аналог арматуры класса Bp-1, A400 и A500C. В основном он используется для армирования железобетонных конструкций или отдельных элементов, которые впоследствии будут использоваться на открытом воздухе. В отапливаемых и неотапливаемых помещениях. Конструкции рассчитаны на статические и повторяющиеся переменные нагрузки.

Фурнитура производится методом вытягивания, в частности, многие современные заводы перешли на использование кассет при осуществлении этого процесса. В этом случае повышается производительность и качество готовой продукции.

По сравнению с Бр-1, арматура В500С обладает лучшими анкерными свойствами, т.е. она лучше заделана в раствор, что исключает ее смещение в процессе эксплуатации. По сравнению с двумя другими классами арматуры, этот материал обеспечивает экономию до 16-20% при армировании бетона.

Арматура A400C

Арматура A400C

Это горячекатаный арматурный пруток, изготовленный в соответствии с СТО АКСМ 7-93 с пределом текучести не менее 400 Н/мм2. Диаметр арматуры A400C варьируется от 6 до 40 мм.

В этом случае класс арматуры относится к термически и механически закаленным пруткам, в соответствии с буквами, указанными в обозначении. Брусья отличаются наличием поперечных ребер и продольных ребер, первые из которых не соединены со вторыми. Имеются два продольных ребра. В качестве сырья используются низколегированные марки стали.

Выгодно купить арматуру данного типа для строительства домов и коттеджей, а также различных малоэтажных сооружений, которые не будут испытывать больших нагрузок в процессе эксплуатации, в том числе и от собственного веса. Часто арматуру используют для армирования или дорожных оснований, или для сварных конструкций.

Арматура A600C

A600C Арматура

Рассматриваемая арматура производится теми же методами, что и прутки A400C и A500C. Однако при этом добавляются ванадий, ниобий и молибден, что значительно повышает коррозионную стойкость проката. В то же время материал приобретает повышенную гибкость и прочность.

Цена этого вида арматуры выше аналогов, но за счет повышенных характеристик она позволяет сэкономить на объеме проекта. Материал используется при строительстве инженерных сооружений, монолитных домов, крупных промышленных комплексов, включая химическую промышленность, и прибрежных районов. Свойства продукта обеспечивают эффективную эксплуатацию арматурного ряда в агрессивных средах и при повышенных нагрузках, вплоть до сейсмически активных регионов. Надежность конструкции при использовании этих стержней очень высока. Качество прутков позволяет экономить до 45 процентов металла при заливке железобетонных конструкций.

Таблица 3: Характеристики арматуры A400S и A600S (СТО АКСМ 7-93)

Номинальный диаметр, ммПлощадь поперечного сечения арматуры, см 2Масса 1 м, кг
628,30,222
850,30,395
1078,30,617
121130,888
141541,21
162011,58
182542
203142,47
223802,98
254913,85
286164,83
328046,31
3610187,99
4012569,86

Композитная арматура

Композитная арматура

По сравнению с традиционными вариантами арматуры, все большую популярность приобретают арматурные стержни из стеклопластика, базальтового армированного пластика и др. Этот материал имеет множество преимуществ перед альтернативными стальными материалами, в частности, он не ржавеет в любых условиях, вплоть до работы в агрессивных средах. Однако он не может полностью заменить металл, но широко используется в гражданском строительстве, где важно снизить вес конструкций и уложиться в ограниченный бюджет.

Композитная арматура выпускается в виде прутков различного диаметра, которые производятся на современных мелкосерийных линиях. В общих чертах этот процесс выглядит следующим образом: Расплавленные компоненты вытягиваются в пряди, которые скручиваются в стержни, на поверхность которых наносится спиральный пластик в виде выпуклости или мелкого песка.

Сравните актуальные цены на арматуру от различных поставщиков в Москве и других регионах и закажите строительные материалы на самых выгодных для вас условиях. На нашем сайте мы предлагаем вам выбрать надежного поставщика, который сможет выполнить ваш заказ на любой ассортимент фурнитуры.

Арматурные стержни A240 столь популярны не случайно. Во-первых, гладкая поверхность значительно упрощает процесс соединения сваркой. Да, такое соединение нежелательно, поскольку в местах сварки образуются участки стали, особенно подверженные коррозии. Кроме того, эти участки являются самыми слабыми – при значительных растягивающих и изгибающих нагрузках они наиболее уязвимы для разрушения. Тем не менее, сварное соединение широко используется на строительных площадках. А гладкая поверхность брусьев A1 обеспечивает максимальную простоту использования.

В чем разница между A1 и A240?

Читая справочную литературу или просто просматривая сайты производителей и продавцов арматуры, многие сталкиваются с вопросом – в чем разница между арматурой A1 и A240? Эти материалы имеют одинаковые свойства и сферу применения, но разное название.

Разница только в названии. По устаревшей классификации этот материал называется А1, но в последнее время большинство производителей используют другое название, а именно арматура А240. Таким образом, требования к материалу, диаметр, длина, состав и область применения практически одинаковы. Между двумя оценками можно поставить знак равенства.

Диаметры прутков можно увидеть в таблицах. Он определяет вес одного метра арматуры.

Цветовое кодирование

Фитинги также можно узнать по цвету торцов, который наносится на заводе при отправке партии заказчику. Существует также классификационная таблица таких обозначений, в которой обозначение арматуры может быть представлено колонкой “цвет граней” и колонкой “количество поперечных ребер между обозначениями”, соответствующей этому обозначению и марке стали:

Барный классЦветная (окрашенная) разметка концов шиныКоличество поперечных ребер между метками
A III3
Na IIIБелый3
A 500cБелый и синий1
A-IVКрасный4
At-IVЖелтый4
At-IVcЖелтый и белый4
At-IVcЖелтый и красный4
A-VКрасный и зеленый5
At-VЗеленый5
At-VkЗеленый и красный5
A-VIКрасный и синий6
At-VIГолубой6
At-VIСиний и красный6
At-VIIЧерный7

Испытание на холодный изгиб может быть указано в таблицах в качестве дополнительной графы.

Арматурные стержни A240 имеют ряд преимуществ:

Технические данные

В следующей таблице приведены основные технические свойства арматуры A240 Grade A1:

ПараметрЗначение
КлассA1, A240
Диаметр проката6–40
Марки сталиКипящий уголь, полукипящий уголь, неработающий уголь
Предел текучести235 H/мм2
Прочность на разрыв373 H/мм2
Относительное удлинение25%
Испытание на изгиб (C = диаметр дюбеля, d = диаметр арматуры)180°C, C=d

Характеристики марок арматуры

Характеристики классов усиления

На арматурные стержни класса А1 распространяется ГОСТ 5781-82, который определяет их внешний вид и характеристики.

Арматура класса А1 подлежит ГОСТ 5781-82, который определяет ее форму и свойства.

Расшифровка названия 240

Арматура А240 А1 (арматурная сталь первого класса прочности):

  • A – горячекатаная сталь;
  • 240 – предел текучести металла составляет 240 Н/мм2.

Пример обозначения: 12-A-l (A240) ГОСТ 5781-82.

Для его производства используются три вида стали:

  • Кипящая углеродистая сталь, придавая эластичность;
  • Карбон полуспокойный, придавая продуктам защиту от хрупкости;
  • Углекислый кальций, который придает большую прочность и используется в строительстве несущих элементов.

Производится методом горячей прокатки. В качестве основного материала используется углеродистая сталь, а в некоторых случаях низколегированная сталь (с добавлением хрома и марганца).

Согласно ГОСТу, на поверхности не должно быть никаких дефектов, снижающих эксплуатационные свойства материала – трещин, разрывов и валиков. Исключение составляют небольшое количество ржавчины, следы скатавшихся пузырьков воздуха, отложений и загрязнений.

Он представляет собой гладкий металлический стержень. Диаметр может варьироваться – материал выпускается в четырнадцати размерах. Прутки выпускаются толщиной от 6 до 40 миллиметров и длиной от 6 до 12 метров, что позволяет специалистам легко выбрать материал, наиболее подходящий для выполнения поставленной задачи. В некоторых случаях длина прутков может достигать 25 метров по взаимному соглашению между покупателем и производителем. Вес арматуры А1 прямо пропорционален ее диаметру.

Диаметры арматуры A240.

Сечения арматуры различаются по диаметру (от 6 до 80 мм). В частности: 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 55, 60, 70, 80 мм.

Арматура класса AIII (A400) также относится к рифленым, спирально профилированным стальным пруткам, изготовленным из низколегированной стали. Она изготовлена из стали 35ГС ГОСТ 5781-82 и обладает отличными прочностными характеристиками, устойчивостью к ударным нагрузкам. Наличие марганца позволяет использовать арматуру А400 при низких температурах. Поверхность арматуры имеет ребра в форме елочки. Сложность производства несколько увеличивает стоимость, но обеспечивает лучшее сцепление с бетоном, что позволяет использовать арматуру А400 в плитах перекрытия, колоннах и монолитных фундаментах. Этот продукт также используется в качестве металлического каркаса для монолитного строительства из тяжелого и уплотненного легкого бетона, а также при производстве железобетонных конструкций.

Арматурный стержень AV (А800)

Арматура АВ (А800) производится из низколегированной стали 23Х2Г2Т и 23Х2Г2Ц по ГОСТ 5781-822 и ГОСТ 10884-94, выпускается в виде профиля с двумя ребрами, с поперечными ребрами для соединения с бетоном, проходящими по винтовой линии в один, два или три шага в зависимости от диаметра прутка.

Арматура А800 используется в строительстве элементов сложной формы, которые подвергаются высоким нагрузкам. Благодаря выступам на арматуре, он обладает отличной адгезией к бетону, что обеспечивает высокую прочность и монолитность конструкции.

Арматура A240 наиболее часто используется в строительной отрасли. Это изготовление различных перекрытий и колонн, заливка потолков, стен, колонн, железобетонных конструкций и многие другие операции, где главным критерием является прочность и надежность. Стоит отметить, что арматура используется не только для железобетонных конструкций, но и для изготовления металлических дверей, оконных решеток, заборов и ограждений на придомовых территориях, различных видов балюстрад, лестниц, каркасов жесткости и многих других изделий. В настоящее время арматуру можно приобрести у любой специализированной компании, без ограничений по стандарту или количеству. Продукция доступна во всех размерах, длинах и характеристиках. Поэтому каждый может приобрести фурнитуру для себя в соответствии со своей текущей ситуацией, личными предпочтениями и финансовыми возможностями.

Хранение и транспортировка

Поставщик действует в соответствии с Правилами поставки: продукция сечением до 10 мм перевозится в бухтах весом до 1,5 т; продукция сечением более 10 мм обвязывается вокруг проволоки. Каждая катушка должна иметь маркировку в соответствии с правилами. Арматурные стержни диаметром до 12 мм должны транспортироваться в мотках и отдельными прутками, а если диаметр поперечного сечения превышает 12 мм, то только прутками. Арматурные стержни упаковываются в связки до 15 тонн, по запросу они могут быть упакованы в связки от 3 до 5 тонн. Продукты должны храниться только на закрытых складах. Арматурные стержни должны быть размещены на опоре высотой около 2 м. Арматура A240 обычно поставляется без существенных дефектов, присущих другим маркам, включая незначительную ржавчину и локальные загрязнения. Высокий спрос на этот материал обусловлен относительно низкой стоимостью этого вида арматуры.

Химический состав позволяет использовать их в контакте с агрессивными средами, такими как хлор или природный газ. Она также может быть термически или тягово-закаленной (и имеет соответствующую дополнительную букву в обозначении T или B).

Арматурные стержни A-240

Характеристики сортового металлопроката напрямую влияют на сферу его применения, если необходимо приобрести горячекатаные прутки с гладким и круглым профилем, предпочтительнее арматура класса А240, также известная под обозначением А1. Эксплуатационные характеристики соответствуют ГОСТ 5781-82, 2590-2006, требования к приемке и упаковке – 7566-94. Продукцию можно приобрести в мотках и в виде прутков мерной, кратной и дополнительной длины.

Стальные прутки A1 A 240

Расшифровка этикеток, состав

Арматура A240 изготавливается из стали марок Ст3ПС, Ст3Сп и Ст3КП и имеет исключительно гладкий профиль. Буква “А” в обозначении указывает на то, что этот металл производится путем горячей прокатки листа. Число 240 указывает на предел текучести в МПа и минимальную прочность на разрыв изделия.

Его химический состав позволяет использовать его в контакте с агрессивными средами, такими как хлор и природный газ. Она также может быть закалена термически или волочильным способом (и имеет дополнительную букву в обозначении T или B).

Свойства и характеристики

Арматура A240 имеет предел текучести до 235 Н/мм2 и предел прочности на разрыв до 373. Ее нормализованное удлинение не превышает 25%, и она выдерживает испытания на холодный изгиб до 180°. Его поперечное сечение всегда круглое и не имеет выступов или резьбы. Этот сорт допускает незначительные дефекты поверхности (царапины, зазубрины, шелушение), но не более 3 на 1м², и обычно отсутствуют признаки трещин напряжения или расколов, изломов, скручивания или подобных дефектов. В целом, он обладает хорошей коррозионной стойкостью, долговечностью и оптимальным соотношением твердости и эластичности.

Армирующие профили

Диаметр прутка A240 варьируется от 6 до 40 мм (<6 мм трудно получить и он не пользуется большим спросом), а взаимосвязь между размерными характеристиками и весом показана в таблице ниже:

ДиаметрВес одного метра арматуры, кгПлощадь сечения, см2Всего в 1 тонне, метрах
60,2220,2834504
80,3950,5032531
100,6170,7851620
120,8881,1311126
141,211,54826
161,582,01633
1822,54500
202,473,14404
222,983,8335
253,854,91259
284,836,16207
326,318,01158
367,9910,18125
409,8712,57101

Отклонения в диаметре и весе прутка могут составлять ±3-9%, но не более. Арматурные стержни сечением до 10 мм включительно поставляются как в мотках, так и в кусках, требования к точности при покупке резаных арматурных стержней указываются в контракте. Сортовой прокат продается в рулонах длиной от 3 до 12 метров.

Как связки, так и рулоны перевязываются и маркируются с указанием производителя и партии, размеров и веса.

Технические характеристики арматурных стержней A1

Прокат из стали этой марки пользуется большим спросом:

  • При изготовлении и укладке крепежных и жесткостных элементов в железобетон.
  • В производстве сборных арматурных сеток и каркасов, включая тканые сетки с нестандартными размерами ячеек.
  • В качестве стяжек для арматурных стержней других классов арматуры или заготовок периодического профиля В500.
  • В производстве деталей, соединительных элементов и крепежа для различных областей применения – от пружин до заклепок. A240 широко используется в машиностроении, гладкий профиль позволяет изготавливать даже точные механизмы.
  • В армировании стяжек пола, вертикальных, тонкостенных и декоративных конструкций (еврозаборы, панели ограждений, лестницы, бордюры, решетки).
  • В качестве вспомогательного элемента для связывания арматурных каркасов несущих конструкций, в том числе заглубленных в землю.

Классификация стального проката

Многие производители сортового проката, в том числе московские “Серп и Молот”, “Русполимер”, “Камасталь”, “ЗапСиб”, “ММК-Метиз”, “Ижорские заводы”, Новолипецкий, Ревякинский и Нижнесергинский МК, “Петросталь”, “Электросталь” и другие, предлагают высококачественную продукцию оптом и в розницу.
