Это самая дешевая и простая модель – она не имеет элементов регулировки на корпусе. Нагревательный элемент закреплен одной центральной гайкой, которую можно легко открутить с помощью гаечного ключа со ступицей 55 мм или газового ключа №2.
Как разобрать водонагреватель (бойлер) Termex, Ariston, Atlantik
В процессе эксплуатации водонагревателя могут возникнуть различные ситуации. Модели для хранения необходимо регулярно чистить и заменять защиту. При замене деталей также необходимо знать, как разобрать водонагреватель. Если вы привыкли решать проблемы самостоятельно и не хотите ждать профессиональной помощи – читайте нашу статью.
Очистите нагревательный элемент на варочной панели вручную от накипи, промойте под проточной водой. Если на медных трубах все еще есть накипь, погрузите нагревательный элемент в жидкость для удаления накипи – в Интернете можно найти несколько типов жидкостей для удаления накипи от различных производителей. Можно поступить еще проще: растворите 6-8 чайных ложек лимонной кислоты в 1,5 литрах воды. Отрежьте верхнюю часть 1,5-литровой пластиковой бутылки, налейте в нее раствор и опустите нагревательный элемент. Обычно через минуту вы увидите результат – вода слегка “закипит”. Весь процесс очистки займет несколько часов.
Знакомство с вашим котлом
Чтобы понять, как обеспечить многолетнюю бесперебойную работу приобретенного прибора, необходимо хотя бы приблизительно знать его конструкцию. Нелишним будет ознакомиться с инструкцией по эксплуатации данной модели. Это позволит избежать ошибок при использовании электрического водонагревателя.
Принципиальная схема, подходящая для большинства имеющихся электрических водонагревателей, показана на рисунке ниже:
Принципиальная схема накопительного водонагревателя
Любая вода содержит определенное количество растворенных солей и минералов. При частом нагревании и охлаждении эти соли кристаллизуются и осаждаются на внутренних стенках резервуара на дне. В течение 2-3 лет не только стены, но и нагревательный элемент и медная трубка, внутри которой находится датчик температуры, будут покрыты твердым покрытием. Магниевый анод крепится к тому же фланцу, что и нагревательный элемент, чтобы уменьшить твердость шлака и предотвратить коррозию корпуса резервуара. Однако он не рассчитан на длительную эксплуатацию, поэтому время от времени его следует заменять.
Если разобрать котел, который работал несколько лет без очистки, то можно увидеть следующую картину:
Накипь, образовавшаяся в результате длительного использования котла Ariston
Драматизм ситуации заключается не только в ее внешнем виде. Такое небрежное отношение к водонагревателю может привести к следующим последствиям:
- Такое количество накипи увеличивает расход энергии при нагреве воды.
- Из-за повышенной температуры в зоне нагревательного элемента выходит из строя датчик температуры или нагревательный элемент.
- Магниевый анод полностью разрушен и, конечно же, подлежит замене.
- Риск коррозии корпуса резервуара возрастает в несколько раз, что приводит к утечкам воды. В этом случае замена на новый блок неизбежна.
Чтобы избежать этой экстремальной ситуации, почти все компании, производящие электрические водонагреватели, рекомендуют проводить профилактическое обслуживание раз в один-два года. Как это работает? Водонагреватель необходимо разобрать, заменить магниевый анод на новый, проверить и при необходимости очистить нагревательный элемент, очистить и промыть водой внутреннюю поверхность бака. При постоянном выполнении этих мероприятий срок службы котла может быть увеличен как минимум вдвое.
Важно! Для каждой модели котла существует свой тип нагревательного элемента. Поэтому для первой профилактической очистки бака необходимо приобрести не только анод, но и нагревательный элемент. Также стоит приобрести новое резиновое уплотнение для этой модели.
Чтобы выровнять давление снаружи и внутри бойлера, сначала следует открыть вентиль горячей воды на кране. В зависимости от мощности бойлера, процесс слива воды может занять от нескольких минут до получаса.
Отключение от источника питания
Перед выполнением любых работ с электрооборудованием сначала отключите его от сети.
Если радиатор питается отдельным кабелем от электросчетчика, он подключается через двухполюсный выключатель и должен быть отключен.
Если обогреватель подключен к обычной розетке, элементарно вынуть вилку из розетки.
После этого можно смело приступать к разборке водонагревателя Ariston:
- Сначала откручиваем крышку, которая крепится несколькими винтами.
- Затем, если существует риск перепутать детали при последующей сборке, рекомендуется сфотографировать существующее положение деталей с нескольких ракурсов.
- Следующий шаг: отсоедините 3 электрических провода, 1 – фаза, 2 – ноль и 3 – земля. Поскольку мы отсоединили первые два провода от термостата и освободили его, теперь можно применить силу, чтобы вытащить его из трубы.
- На этом все электрические процедуры завершены. Теперь можно приступать к сливу воды.
Возможно, вас заинтересует эта статья о замене нагревательного элемента в водонагревателе Ariston.
Информационную статью о водонагревателях мгновенного действия Ariston можно найти здесь.
Отличие моделей Ariston от моделей Termex и Burning в том, что они часто имеют овальную форму, что также приводит к различию в способе крепления фланца.
Как очистить бойлер от накипи
Рекомендуется чистить водонагреватель не реже одного раза в год. Однако при появлении определенных симптомов его можно чистить чаще. Например, если вода стала мутной или если водонагреватель перестал ее нагревать. Это может быть вызвано отложением накипи на стенках или на нагревательном элементе. Накипь может вызвать коррозию, что может привести к повреждению элемента.
Что же делать, если ваш котел нуждается в чистке? Сначала определите степень загрязнения, а затем выберите метод очистки – химический или механический. Если вы выбрали химический метод, часть воды следует вылить из резервуара, а в оставшуюся воду добавить специальный раствор или лимонную кислоту. Оставьте раствор на 5-6 часов, затем слейте воду и хорошо промойте бак несколько раз. После этого котел можно снова использовать. Обратите внимание, что этот метод помогает только в случаях без стартера.
Лимонная кислота – дешевое, но эффективное средство для удаления накипи https://eco-kotly.ru/wp-content/uploads/b/3/d/b3d77d07cca1697a401cf9e454053a30.jpeg
Если случай очень тяжелый, может помочь механический метод очистки. Для этого полностью слейте воду, демонтируйте оборудование, вручную очистите бак от накипи, затем налейте немного воды с разведенным в ней специальным моющим средством или лимонной кислотой, оставьте на несколько часов, затем промойте.
На видео вы можете увидеть последовательность очистки водонагревателя.
Любая вода содержит определенное количество растворенных солей и минералов. При частом нагревании и охлаждении эти соли кристаллизуются и оседают на внутренних стенках резервуара на дне. В течение 2-3 лет зарастают не только стенки, но и нагревательный элемент и медная трубка, внутри которой находится датчик температуры. Магниевый анод устанавливается на том же фланце, что и нагревательный элемент, чтобы уменьшить твердость образующегося шлака и предотвратить коррозию корпуса резервуара. Однако он не рассчитан на длительную эксплуатацию, поэтому время от времени его необходимо заменять.
Профилактика как способ избежать проблем
Не только домовладельцы обеспечивают себя горячей водой. Все большее число жителей многоквартирных домов предпочитают устанавливать водонагреватели мгновенного или накопительного действия. Причин такой популярности две – перебои с подачей горячей воды, особенно в межсезонье, и высокая стоимость горячей воды.
Итальянские котлы Ariston пользуются популярностью уже несколько лет. Они высококачественные, надежные, с длительным сроком службы при правильном использовании. Вечного еще ничего не изобрели, поэтому ремонт иногда приходится делать самому.
И хотя водонагреватель – довольно сложное устройство, его регулярную чистку и профилактическое обслуживание можно проводить самостоятельно всего за несколько часов. Самое главное – понять не только, как работает оборудование, но и как правильно его разобрать перед началом непосредственной работы.

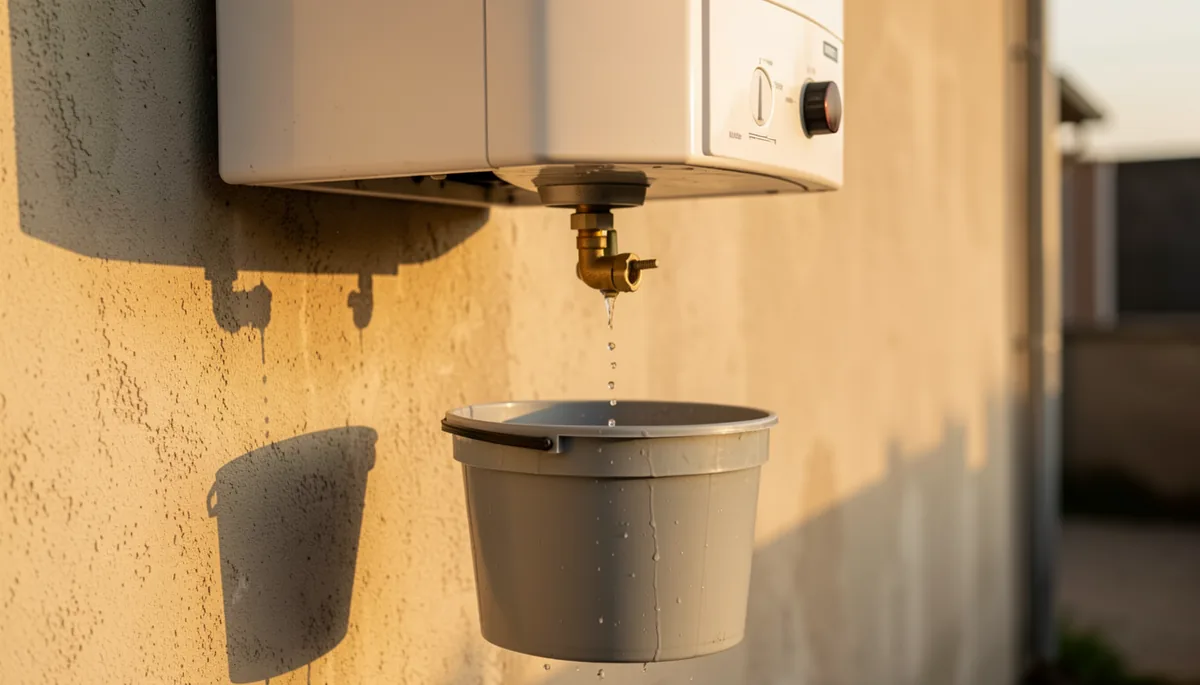

Самое главное – слить всю воду из бойлера. На дне расположены 2 патрубка, один из которых подает воду в бойлер, а другой сливает ее наружу.
Даже когда вся вода слита, часть ее остается на дне бака, поэтому перед открытием крышки поставьте миску над остатками.
Поскольку качество дренажа является залогом успешного исхода всей операции, объясним подробнее.
Процедура зависит от особенностей конкретной модели – с помощью слива, тройника или обратного клапана.
- Самая причудливая модель – это модель со встроенным тройником между трубой и клапаном. Вам придется открутить его разводным ключом и слить всю воду.
- В моделях, не имеющих тройника, но имеющих слив – перемычка на обратном клапане. Вы можете согнуть его, закрыть и подождать, пока вся вода стечет. Этот процесс обычно занимает от 1,5 до 2 часов.
- Самый простой и, следовательно, эффективный способ – открутить обратный клапан против часовой стрелки. Перед этим подсоедините шланг к выходу воды и слейте воду.
Если во время каких-либо манипуляций вода не вытекает из обратки, откройте клапан горячей воды для создания необходимого притока воздуха и не закрывайте его до тех пор, пока котел не опустеет.
Предупреждение. Любые работы разрешается проводить только после отключения отопительного прибора от сети!
Как правильно демонтировать котел?
Для тех, у кого нет времени на чтение, мы подготовили видеоинструкцию по демонтажу водонагревателя Ariston. Здесь вы узнаете об установке, подключении труб, очистке и т.д.
Необходимые инструменты
- отвертка
- плоскогубцы;
- нож;
- Сливной шланг того же диаметра, что и возвратная труба;
- Анод подлежит замене;
- Специальное моющее средство для очистки нагревательного элемента; можно также использовать концентрированный раствор лимонной кислоты.
Повторимся, что все работы по демонтажу должны выполняться только при полностью отключенном напряжении.
Процедура
- Снимите крышку с нижней части нагревателя, открутив винты по периметру.
- Слейте воду, как указано ранее (проще и быстрее слить воду через патрубок).
- На внутреннем корпусе есть несколько винтов, которые необходимо открутить (не забудьте подставить под него тазик, в системе еще около 15-20 литров воды).
- Со временем винты “запекаются”, и их очень трудно открутить. Если это произошло сейчас, лучше снять бойлер со стены, положить его горизонтально и только после этого открутить. Кстати, плотность прилегания винтов является показателем хорошей установки.
- Очень осторожно вытащите электрический блок. Но так, чтобы резиновое уплотнение оставалось целым – его очень легко порвать или деформировать. На этом этапе рекомендуется фотографировать все, что вы делаете. Затем произведите сборку в обратном порядке, и тогда фотографии будут очень полезны.

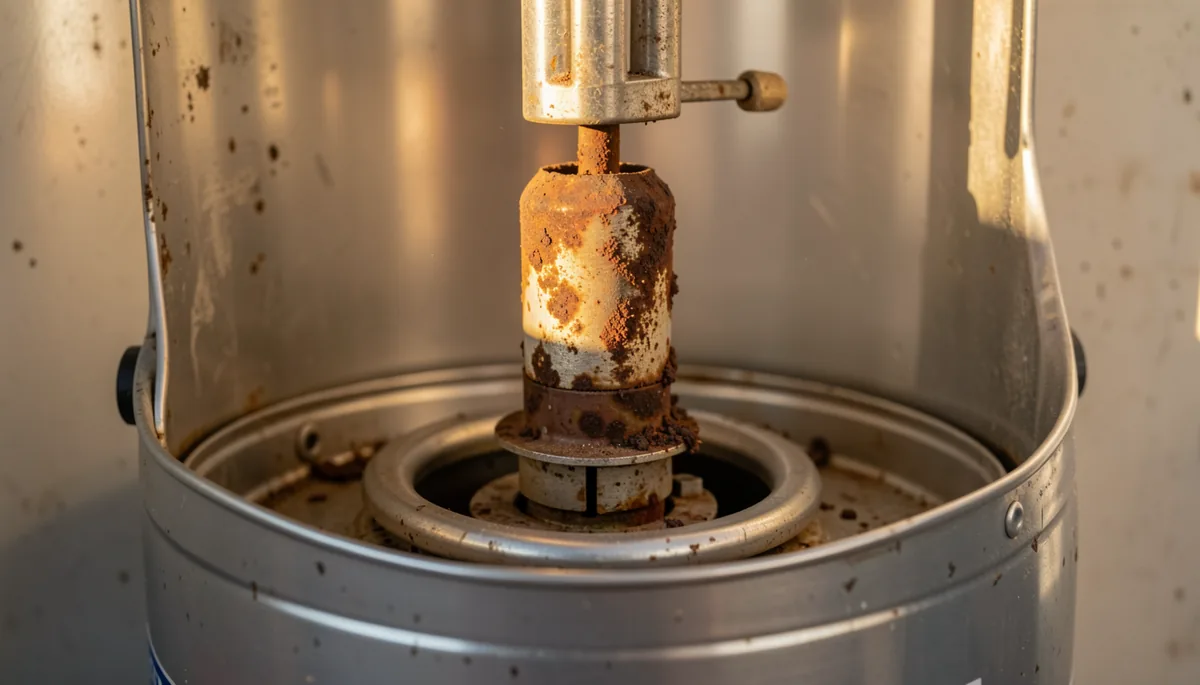

- При необходимости замените анод на новый и замочите нагревательный элемент в растворе лимонной кислоты. Минимальное время составляет 24 часа. Через 24 часа возьмите любой неострый предмет с узким концом и осторожно снимите накипь с нагревательного элемента. Это следует делать только в том случае, если причиной неисправности является перегоревший нагревательный элемент или если требуется замена магниевого анода. Чтобы выяснить, не мешает ли это работе прибора, см. ниже.
- Электрическая коробка котла обрабатывается чистящим средством. Зубной налет можно удалить сухой жесткой губкой.
Как проверить, неисправен ли нагревательный элемент и/или анод?
- Прибор не нагревает воду – если вы проверили, что розетка работает и электричество есть, то неисправность кроется в нагревательном элементе.
- Вода нагревается очень медленно – замените магниевый анод.
- Во время работы раздается отчетливый, но приглушенный шипящий звук – избыток накипи и отложений на нагревательном элементе.
Очевидно, дело в печатной плате, вы ее заменили и она работает. Повторная пайка бесполезна, проверено нами и многими пользователями, даже если вам удастся ее реанимировать, жизнь таких плат коротка. Ответ на последний вопрос на комментарий Евгения от 03/06/2021 в 08:23
Замена платы управления (дисплея)
Управление водонагревателем осуществляется с помощью обычной печатной платы с кнопками и светодиодами, которые являются индикаторами нагрева. Плата надежна и редко перегорает, она расположена на лицевой панели выше уровня, где установлены нагревательные элементы, поэтому в случае протечки вода туда физически не попадет. Замените, если на плате питания дисплея присутствует напряжение 15 В, но дисплей не загорается или горит тускло и не реагирует на кнопки.
Новую плату можно приобрести на нашем сайте под номером детали 65115409.
Необходимые инструменты: пластиковый шпатель, отвертка.
- С внутренней стороны отсоедините два разъема датчиков и один от платы питания.
- Разблокируйте две защелки по бокам, слегка выдвинув их.
- Снаружи с помощью шпателя подденьте и сдвиньте его по всей длине пластиковой панели, третья, нижняя защелка должна отстегнуться. Затем снимите панель с пластиной с внешней стороны.
- Выкрутите 4 самонарезающих винта, отсоедините пластину от панели и снимите резиновые кнопки.
- Установите новую плату в обратном порядке, прикрепите кнопки, вставьте в панель и закрутите саморезы.
- Прижмите панель с пластиной на место и подсоедините все разъемы.
Шланговое соединение
Инструкция по эксплуатации котла Ariston
Котел Ariston обеспечивает подачу горячей воды для бытовых нужд. Современные отопительные котлы имеют множество отличительных особенностей и характеристик. Внутренний бак изготовлен из высококачественной коррозионностойкой стали, что гарантирует долгий срок службы котла. “Аристон” также характеризуется устойчивостью к коррозии и ударам. В его состав входит титан, который гарантирует долговечность.
Котел представляет собой высокоэффективный нагревательный элемент с надежной изоляцией нагретого элемента.
Котел Ariston надежно защищен от перегрева и избыточного давления. Он оснащен интеллектуальной системой управления, которая проста в эксплуатации. При установке котла убедитесь, что соблюдены все предписания по установке систем водяного отопления.
Инструкции по установке:
- Электропроводка должна соответствовать ПУЭ (Правила устройства электроустановок).
- Важно, чтобы предохранительный клапан, поставляемый с прибором, был хорошего качества и находился в исправном состоянии. Его нельзя регулировать или заменять другим клапаном.
- Установка нагревателя должна производиться квалифицированным специалистом. Важно, чтобы винты были правильно вкручены в шпильки.
- Значения напряжения должны строго соответствовать данным сети, указанным в техническом паспорте прибора.
- Убедитесь, что заземление выполнено правильно. Она должна соответствовать всем стандартам и нормам.
- Для подключения нельзя использовать удлинители или адаптеры. Крышку водонагревателя заменять нельзя.
При установке водонагревателя убедитесь, что стена способна выдержать вес водонагревателя, заполненного водой. Чтобы уменьшить потери тепла, нагреватель следует устанавливать как можно ближе к месту использования воды. Вокруг нагревателя должно быть свободное пространство, чтобы в любой момент можно было провести необходимое техническое обслуживание.
Вы можете сделать это самостоятельно в домашних условиях, соблюдая определенную последовательность действий:
Типичные инструкции для водонагревателя Ariston объемом 80 литров
Водонагреватели такой мощности необходимы для ежедневного использования всей семьей. Наличие датчиков и температурных уровней гарантирует безопасную работу.
Сложной и ответственной частью процесса установки является электропроводка. В большинстве случаев проводку необходимо удлинить, поскольку заводской кабель недостаточно длинный.
Для обеспечения длительного использования прибора, установка должна быть выполнена в соответствии с предписаниями или с помощью опытного монтажника. Чтобы избежать неисправностей или других проблем, следуйте инструкциям по эксплуатации:
- Первый раз включите и выключите прибор, когда бак заполнен.
- Если батареи повреждены, замените слабые части.
- Опорожнение нагревателя должно производиться в помещении с температурой ниже нуля.
- Если прибор не используется в течение длительного периода времени, закройте кран или клапан подачи воды. Нагреватели также должны быть отключены от розетки.
Качественные водонагреватели Ariston выпускаются в удобных для пользователя размерах, со всевозможными инженерными усовершенствованиями и доступны у всех крупных розничных продавцов. Все, что вам нужно сделать, это выбрать модель, которая подойдет для вашей конкретной установки.
Обзор водонагревателя Ariston Velis PW 50 – видео
Для откручивания гаек Termex обычно требуется ключ на 10, однако в руководстве к водонагревателю Ariston не указан размер гаек. Мы не рекомендуем использовать плоскогубцы, чтобы избежать скручивания головок гаек. К сожалению, производитель также не указывает, используется ли стандартный разъем, чтобы в случае повреждения можно было найти достойную замену. Просто открутите все гайки, а затем снимите кольцо. Резиновая прокладка обычно находится на внутренней стороне нагревательного элемента. Осторожно разведите его из стороны в сторону и потяните катушку на себя сразу за контактами. (См. также: Как правильно подключить водонагреватель)
RDT, RCT отвинчивающиеся нагревательные элементы в накопительных водонагревателях Ariston
Отвинчивающиеся нагревательные элементы, вероятно, самые простые в эксплуатации. Для работы с ними вам понадобится хороший газовый ключ, так как основание выполнено в виде огромной шестигранной латунной гайки. Недостаток очевиден, если резьба порвется, отремонтировать накопительный водонагреватель Ariston будет сложно. Кроме того, при затягивании резиновая прокладка не будет прилегать должным образом. Наконец, даже латунь может затвердеть при высоких температурах, возникающих вокруг нагревательного элемента.
В других случаях обслуживание аналогично:
Перед разборкой этот водонагреватель лучше всего снять со стены и перевернуть вверх дном. Это значительно облегчит использование газового ключа. Сегодня у нас не было времени посмотреть на газовый водонагреватель Ariston. Это требует отдельного обсуждения, а также корректировки давления голубого топлива в сети. То же самое в принципе относится и к газовым плитам. По сути, процесс аналогичен. В противном случае нормальная работа прибора не гарантируется.
