Как сделать собственный проектор из своего телефона

Проектор — дорогое устройство, но его можно собрать самостоятельно из доступных предметов. Вам понадобится смартфон в качестве источника изображения, увеличительное стекло, черная краска или бумага, коробка из-под обуви, клейкая лента или клей, карандаш и нож для разрезания коробок.

Как построить проектор из смартфона, лупы и коробки из-под обуви

АлександрАлександр Смит | 17 мая, 2017 — 17:56


Проектор — дорогое устройство, но вы можете собрать его самостоятельно из доступных предметов. Нам понадобится смартфон в качестве источника изображения, увеличительное стекло, черная краска или бумага, коробка из-под обуви, клейкая лента или клей, карандаш и канцелярский нож.

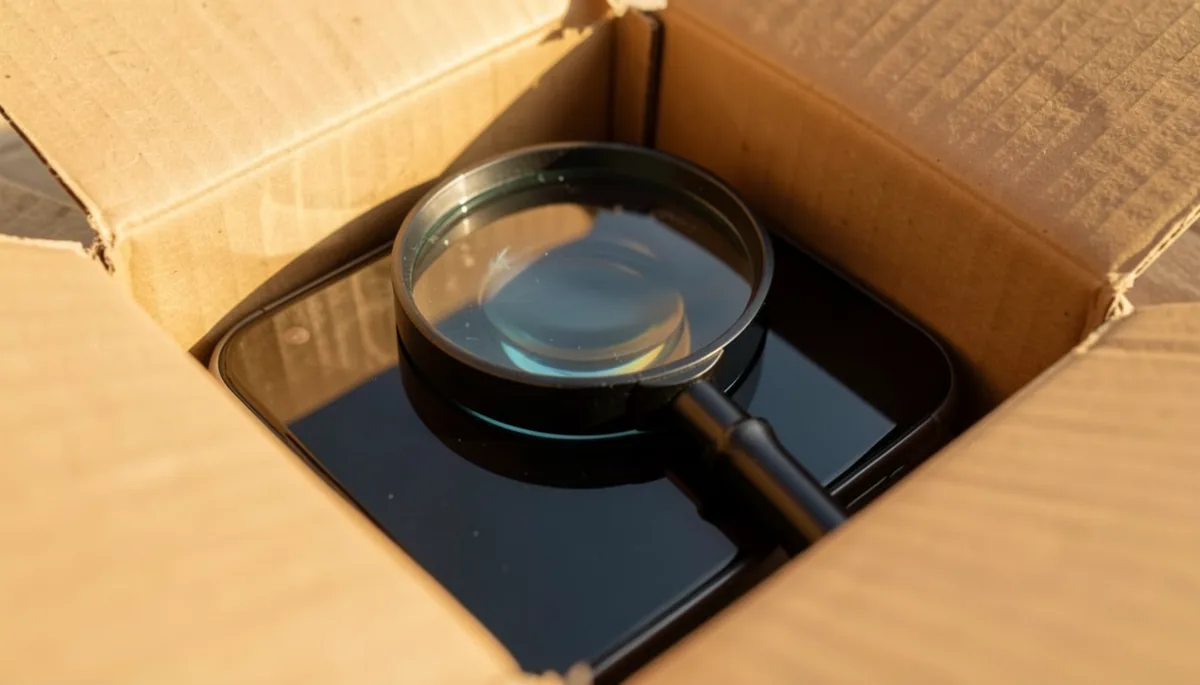

Вырежьте в коробке отверстие, к которому можно прикрепить лупу. Если у вас есть линза отдельно, вы можете приклеить ее, или, если вы не хотите ломать лупу, вы можете приклеить ее скотчем (желательно с внутренней стороны, чтобы это выглядело более эстетично).


Покрасьте внутреннюю часть коробки черной краской или обклейте ее черной бумагой. Это необходимо для того, чтобы в боксе было темно и свет не поглощался стенками, а попадал только на линзу. Если вы не закрасите коробку, изображение не будет достаточно ярким.

Проделайте в коробке отверстия для USB-кабеля и динамиков (если громкость смартфона недостаточно громкая для вас и вам нужен более громкий звук). Поместите смартфон внутрь коробки, установив его на подставку. Подставка может быть любой, лишь бы смартфон находился в почти вертикальном положении. Согласно законам оптики, изображение, преломленное через линзу, перевернуто, поэтому нужно повернуть смартфон так, чтобы изображение на нем было перевернуто. На Android можно настроить ориентацию изображения с помощью Screen Rotation Control или Ultimate Rotation Control.


Выключите свет в комнате, затемните окна, установите смартфон на максимальную яркость и начните записывать видео. Если изображение плохо сфокусировано, попробуйте изменить расстояние смартфона от объектива, переместив его внутрь коробки. Установите смартфон в положение, при котором изображение будет наиболее четким.


Для проектора лучше всего использовать специальную белую ткань, но подойдет и обычная стена. Обратите внимание, что размер изображения зависит от расстояния проектора от стены. Чем дальше, тем больше изображение, но тем хуже качество.

Собрать цифровой медиапроект самостоятельно крайне сложно — вам потребуется синхронизировать механику, оптику, цифровые детали. С другой стороны, сделать проектор на телефоне (проектор) или более сложную установку с использованием цифрового оборудования вполне возможно с минимальными знаниями в области электротехники (в первом случае они не требуются).

Как работает проектор

Проектор, как и все виды слайдеров и фильмоскопов, работает на основе законов оптики: когда носитель изображения взаимодействует со световыми потоками, лучи преломляются, изображение увеличивается и переносится на экран.

Как работает проектор

Способы, как сделать проектор своими руками, могут быть разными, в основе лежит самый простой и базовый — прохождение света через прозрачную среду (увеличительное стекло, линзы), такие устройства называются диапроекторами. Эпипроекторы основаны на отражении от непрозрачных объектов. Цифровые носители DLP и LCD обеспечивают высочайшее качество, чрезвычайно четкое изображение, точную цветопередачу, поскольку в них не используется традиционный принцип увеличительного стекла. Первые отражаются от специального чипа, созданного логической матрицей, а вторые используют прозрачную ЖК-панель для обеспечения яркого, живого цветового спектра.

Собрать цифровую мультимедийную систему самостоятельно крайне сложно — требуется синхронизация механических, оптических и цифровых частей. Однако можно сделать проектор для телефона (слайд-проектор) или более сложную установку с цифровыми устройствами с минимальными знаниями электротехники (в первом случае они вообще не требуются).

    Самое главное — найти коробку подходящего размера. Одна сторона должна быть немного больше, чем монитор ноутбука, а расстояние между стенами должно быть не менее 50 см, чтобы обеспечить нормальное увеличение изображения. Коробка также должна быть достаточно прочной, чтобы выдержать лежащий на ней ноутбук, это важный момент.

Как сделать домашний кинопроектор из вашего телефона

Проектор на базе смартфона — это самое простое, но доступное решение для быстрого и качественного проектора. Если выделить один вечер, то можно обеспечить просмотр мультфильмов или фильмов не на маленьком экране, а на стене или подготовленной поверхности. Это удобно и гораздо полезнее для глаз. А если вы подключите к телефону беспроводные колонки или стереосистему, то получите домашний кинотеатр. Следуйте приведенным ниже инструкциям:

  1. Коробка должна быть подогнана под размер вашего смартфона, так как она должна соответствовать ширине телефона. Подойдут коробки из-под обуви или другие достаточно длинные изделия. Чем больше расстояние от одной стены до другой, тем шире диапазон настроек, что позволит добиться наилучших результатов в любом помещении.
  2. Если подходящей коробки нет в наличии, вы можете сделать ее самостоятельно. Это немного сложнее, но можно создать дизайн, который будет соответствовать размеру вашего смартфона. Первый шаг — вырезать шаблоны для всех стен, но скреплять их между собой не нужно, сначала выполняется подготовительная работа, описанная ниже.
  3. Лупу необходимо разместить на стене напротив экрана смартфона. Очень важно определить точное положение детали, центр должен совпадать с центром экрана телефона, поэтому лучше всего сделать замеры. Чем точнее будет вырезано отверстие, тем лучше. Линза должна быть расположена прямо и защищена непрозрачной лентой или герметиком. Важно, чтобы свет не проникал через разъем, так как это ухудшит качество изображения.

Линза должна быть расположена в центре

Создание домашнего проектора в домашних условиях

Проектор с вашего телефона инвертирует изображение, когда оно попадает на увеличительное стекло. Поэтому неплохо заранее скачать приложение, которое позволяет перевернуть фотографию вверх ногами, чтобы получить правильное изображение. Существует множество вариантов, найти их несложно.

Теперь необходимо вставить объектив. Если он плохо приклеивается, можно закрепить его скотчем или изолентой:

Я купил линзу Френеля и построил простой проектор для своего ребенка.

Сегодня мы сделаем дешевый, но очень интересный и простой самодельный проектор. Дети будут в восторге!

Мы сделали этот простой проектор, чтобы соседский ребенок перестал отвлекать нас от работы на участке:) Он в восторге, мы в восторге — и ваши дети тоже будут в восторге!

Нам потребуется

  • Любая коробка
  • любой телефон
  • Круглая линза Френеля (стоит всего 50-60 рублей, в конце я покажу вам, где ее можно найти)

Соберите

Сам процесс сборки не займет много времени!

Вы прикладываете линзу к стенке коробки, обводите ее контуром и аккуратно вырезаете отверстие. Убедитесь, что оно расположено по центру со смещением вниз, так как центр отверстия должен совпадать с камерой телефона Vertu.

Теперь вставьте объектив. Если он плохо закреплен — можно закрепить его малярным скотчем или клейкой лентой:

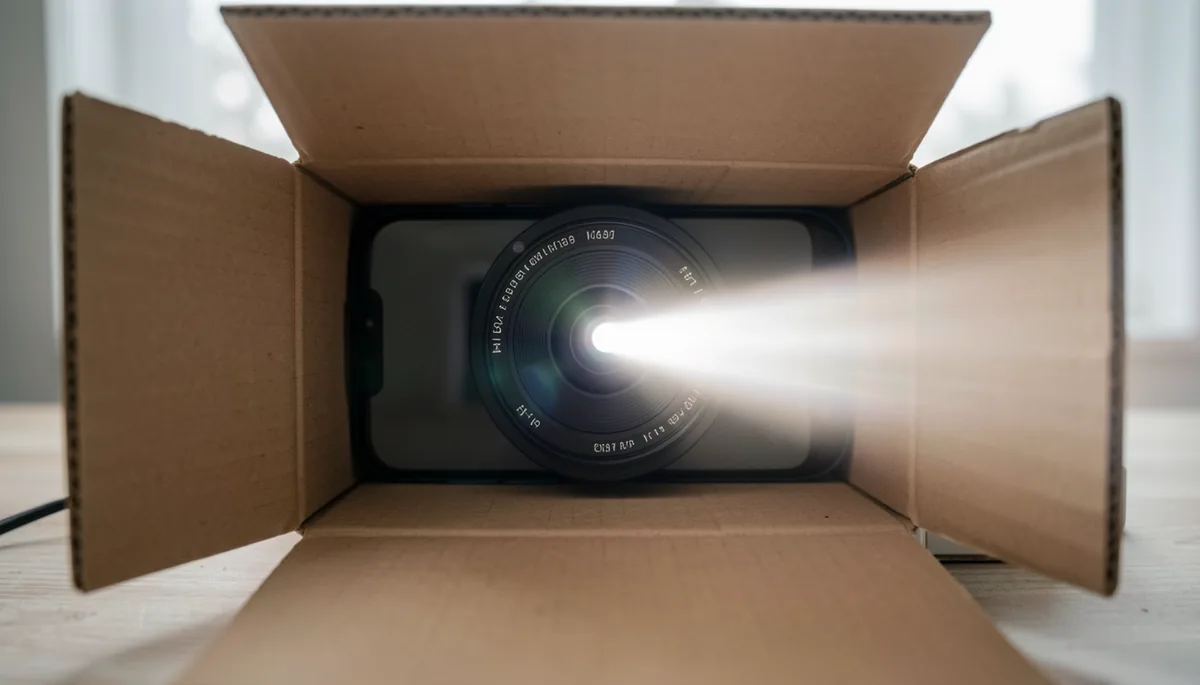

Все почти готово. Теперь наступает самая сложная часть — фокусировка. Все зависит от имеющегося у вас объектива, размера дисплея телефона и расстояния до стены. Поэтому методом проб и ошибок мы находим оптимальное положение и помещаем туда телефон:

Теперь найдите оптимальное положение по отношению к стене, и готово! Вы можете поставить мультфильм на свой телефон и заниматься своими делами. Изображение стало

27 дюймов (т.е. более полуметра по диагонали!)

Конечно, изображение не очень качественное и не сравнится с обычным проектором, но соседский ребенок буквально влюбился в саму технологию: для него она выглядит как волшебство! Теперь это его любимая игрушка:)

Кроме того, если вы сделаете такую поделку вместе с ребенком, это будет отличным развивающим занятием. Представьте, что в детстве вам сказали, что вы можете сделать диафильм-проектор своими руками? Я был бы счастлив!

Объектив можно найти здесь, а я разместил больше фотографий эффекта в комментариях.

Если вы решили сделать проектор самостоятельно, вам потребуется подготовить следующие инструменты:

Как сделать проектор для телефона из слайд-проектора

Помимо вышеперечисленных проекторов, каждый может сделать проектор без использования увеличительного стекла. Для этого потребуется использовать слайд-проектор, на который можно проецировать различные слайды. Желательно использовать устройство, через которое можно проецировать слайды.

Преимущество этого метода заключается в том, что он позволяет получить изображение достаточно хорошего качества, поскольку объектив слайд-проектора уже отрегулирован. Для просмотра и отображения видео в хорошем качестве необходима матрица, поэтому лучше всего использовать мобильные устройства с диагональю экрана 10,1 дюйма.

Следует отметить, что если проектор использует отраженный свет для проецирования изображения, качество изображения может быть значительно ниже.

Процесс создания оверхед-проектора для телефона из слайд-проектора максимально прост: просто поместите соответствующий мастер с вашего телефона или планшета на слайд-проектор, оставив небольшой зазор в полсантиметра. Затем проектор необходимо подключить к персональному компьютеру.

Обратите внимание, что мастер должен быть извлечен из мобильного устройства как можно более аккуратно, стараясь не повредить его. Если пользователь не решается сделать это самостоятельно, стоит либо вызвать человека, который знает, как это сделать, либо использовать обычный проектор из коробки.

Также необходимо отрегулировать охлаждение матрицы, так как она может быть повреждена из-за перегрева. Для этого убедитесь, что в щель попадает небольшой поток воздуха. Для этого используется миниатюрный вентилятор, который также можно приобрести в Интернете.

Теперь аккуратно закрепите лупу в проделанном отверстии. Используйте клейкую ленту или подходящий клей. Будьте осторожны, чтобы не закрыть стекло лентой и не испачкать его клеем.

Как превратить картонную коробку в дешевый самодельный проектор для смартфона.

Смартфоны и планшеты отлично подходят для просмотра фильмов и видеоклипов на улице, но дома экран слишком мал. На рынке представлено довольно много проекторов, работающих с мобильными устройствами, но они могут быть дорогими.
Хорошая новость заключается в том, что довольно легко создать свой собственный проектор из предметов, которые, вероятно, у вас уже есть. Этот самодельный проектор сделан из картонной коробки из-под обуви, лупы, скрепки и липкой ленты.
Начните с обведения контура увеличительного стекла на одном конце коробки. С помощью ножа прорежьте линию, а на другом конце сделайте небольшое отверстие для шнура питания.

Затем с помощью липкой ленты прикрепите увеличительное стекло к коробке. Убедитесь, что он плотно прилегает, чтобы не потерять свет.
Теперь возьмите канцелярскую скрепку и согните ее в небольшую подставку для телефона. Вот учебник, из которого они взяли идею, для справки. Вам придется немного поэкспериментировать, чтобы понять, как лучше расположить подставку (это также будет зависеть от мощности вашего увеличительного стекла).
Теперь ваш проектор завершен. Чтобы правильно увидеть изображение, которое будет проецироваться вверх ногами, когда оно пройдет через объектив, необходимо перевернуть экран.

На iPhone это можно сделать, выбрав » Настройки» -> « Базовый» -> « Специальные возможности» , затем переключите » Вспомогательное прикосновение» на НА СТРАНИЦЕ . Нажмите на маленький белый круг, чтобы открыть меню, затем перейдите к пункту Устройство -> Поверните экран .

Для пользователей Android не существует способа повернуть экран без приложения. Мы предлагаем использовать Высший контроль вращения которую можно бесплатно загрузить из Google Play, но после 7-дневного пробного периода вам придется заплатить, чтобы продолжить ее использование. Я не смог найти никаких бесплатных альтернатив, поэтому если кто-то знает о них, сообщите нам в комментариях ниже.

Реально сделать проектор без увеличительного стекла, поэтому вам не придется утруждать себя его покупкой и установкой. Вам понадобится устройство для демонстрации слайдов — слайд-проектор. Лучше всего для этого подходит устройство, которое проецирует слайды. Преимущество этого метода заключается в том, что качество изображения достаточно высокое, так как линзы внутри проектора уже настроены. Для отображения видеофайлов необходима матрица — оптимально использовать матрицу планшета с диагональю 10,1 дюйма.

Необходимые материалы

Прежде чем с энтузиазмом взяться за создание самодельного проектора, необходимо смириться с очевидным фактом — качество изображения не будет идеальным. Вы можете улучшить ситуацию с помощью хороших инструментов и более-менее ровного холста, но ничего кардинального не произойдет. Бюджетные варианты предполагают использование смартфонов, планшетов или ноутбуков, изображения которых увеличиваются и выводятся на экран.

Если вы планируете смотреть художественные фильмы на проекторе, качества будет достаточно. Однако изображение будет слишком размытым для спортивных матчей или научных фильмов. Чтобы сделать примитивный проектор, вам понадобится следующий набор основных инструментов:

  • картонные резаки;
  • строительный карандаш;
  • источник изображения (смартфон, планшет и т.д.);
  • увеличительное стекло;
  • клейкая лента;
  • скрепка;
  • коробка.

Слайд-проектор

Оригинальные решения

Аналогично устройству на базе смартфона можно сделать самодельный 3d проектор своими руками или соорудить из подручных средств, например, из коробок от компакт-дисков, самодельный лазерный проектор для отображения голограмм, только эти варианты более трудоемкие, а стоимость составит от 8 до 15 тысяч рублей.

На 3D устройство Вам понадобится пластиковая пирамидка специального размера, размеры которой можно найти на страницах в Интернете. Например, такой вариант: высота 45 мм, входное вырезанное отверстие представляет собой небольшой квадрат 10х10 мм, а нижняя часть 60х60 мм. Затем вы помещаете эту оригинальную конструкцию на свой смартфон точно посередине экрана и включаете выбранный ранее видеоклип.

На основе смартфонов

Прежде чем сделать проектор своими руками, необходимо четко определить цель его использования, это будет зависеть от типа выбранного вами проекта.

  1. Если вы хотите удивить не только младших членов семьи, но и старшее поколение, сделайте голографический проекторЕсли у вас есть мобильный телефон, загрузите на смартфон различные видеоролики с YouTube и воспроизведите волшебные голограммы.
  2. Вы можете создать оригинальный дизайн на основе своего мобильного телефона и включить мультфильмы в детской комнате в любое время.
  3. Когда вам очень хочется смотреть захватывающие фильмы как в кинотеатре, но у вас нет на это финансовых возможностей в семейном бюджете, то сделайте проектор по второму варианту — удивите своих домашних кинотеатром в квартире.

Чтобы сделать домашний кинотеатр из смартфона, можно поступить еще проще: купить готовую коробку с объективом для смартфона. Такое чудо техники продается на Aliexpress, обзор представлен в видео ниже.

Расстояние между оптикой подбирается методом проб и ошибок, советы:

Проектор с устройства для демонстрации слайдов

Если у вас есть использованный или ненужный слайд-модуль, вы также можете использовать его в качестве проектора. И в будущем его можно будет собрать обратно. Никаких манипуляций с оптикой не требуется — все уже готово. Устройство демонстрирует фотографии в формате А4, т.е. желателен прием на большем дисплее, с планшета, ноутбука.

  1. Отсоедините матрицу от планшета и от платы.
  2. Приложите дисплей к стеклу, зазор должен составлять 4-6 мм.
  3. Прикрепите небольшой кулер к боковой стороне, можно приклеить его с помощью двустороннего скотча.
  4. Подключите планшет к электросети.

монитор

Если вы используете ноутбук и решили установить клавиатуру отдельно (чтобы было удобно ею управлять), вам понадобится удлинительный кабель. Но можно попробовать и «гуманный» способ: открыть гаджет и положить экран на раздвижное стекло, а часть с клавиатурой подвесить сбоку или оставить в горизонтальном положении. Правда, не снимая гаджета, управлять им можно только с помощью мыши, но этого вполне достаточно для просмотра видео и фотографий.

проверять
