Как подключить dvd к плазменному телевизору

Способ соединения техники зависит от года выпуска устройств. Современные модели работают через цифровой интерфейс, а старые требуют аналоговых разъемов. Сначала осмотрите задние панели обоих приборов. Выпишите названия всех портов, чтобы не покупать лишние кабели.

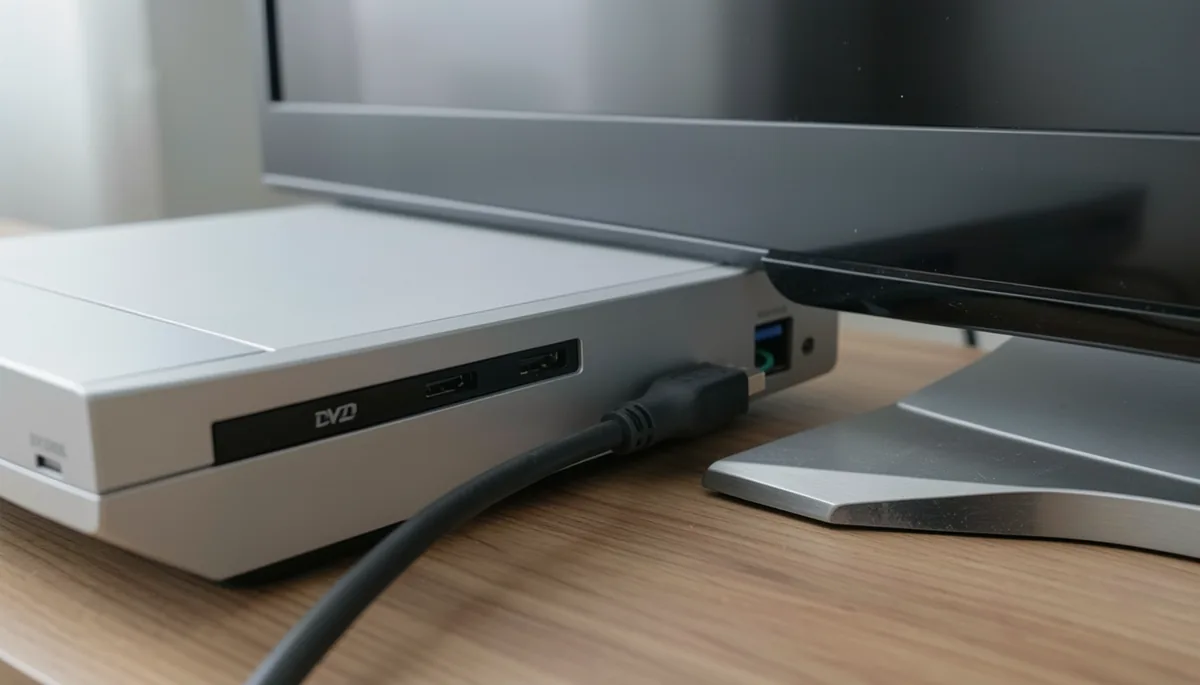

Цифровое подключение через HDMI

HDMI — самый надежный вариант для плазменных панелей. Этот интерфейс передает видео высокого разрешения и многоканальный звук по одному проводу. Плазма чувствительна к качеству сигнала, поэтому цифровой поток минимизирует помехи на экране.

При покупке кабеля ищите маркировку High Speed with Ethernet. Такой провод гарантирует стабильную передачу данных без задержек. Вставьте штекер в порт HDMI Out на плеере. Другой конец соедините с любым свободным портом HDMI In на телевизоре.

После физического соединения возьмите пульт от ТВ. Нажмите кнопку Source или Input. Выберите в списке номер порта, к которому подключили кабель. Если вы воткнули провод в гнездо HDMI 2, а на экране выбрали HDMI 1, картинки не будет.

Компонентное соединение (YPbPr)

Если разъема HDMI нет, используйте компонентный кабель. Он дает детализированную картинку, которая заметно лучше обычных «тюльпанов». У такого кабеля пять штекеров: три для видео и два для звука.

Разложите провода на столе перед работой. Видеосигнал идет через зеленый, синий и красный порты. Аудио передается через белый и красный разъемы. Главная ошибка — перепутать два красных штекера. Один отвечает за звук, другой — за видеосигнал.

Подключайте провода строго по цветам. Если ошибиться с красным видеоразъемом, вместо фильма вы увидите рябь или черно-белое изображение. Проверьте плотность посадки каждого штекера в гнезде.

Аналоговые разъемы RCA и SCART

Разъемы RCA (их называют «тюльпанами») — это базовый уровень. Кабель имеет три штекера: желтый для видео, белый и красный для звука. Качество изображения здесь среднее, так как сигнал передается в низком разрешении.

Старые телевизоры часто оснащены портом SCART. Это большой прямоугольный разъем с множеством контактов внутри. Для него купите кабель SCART-RCA. Широкую сторону вставляйте в телевизор, а три цветных штекера — в плеер.

Использование S-Video

Разъем S-Video передает только видеосигнал. Если вы выбрали этот метод, звук придется подключать отдельно. Используйте обычный аудиокабель RCA с белым и красным штекерами. Этот способ сильно уступает HDMI по четкости, поэтому применяйте его только при дефиците портов.

Подключение к телевизору с антенным входом

Иногда на старой плазме есть только одно гнездо для антенны. В таком случае придется использовать дополнительные устройства:

• ВЧ-модулятор. Эта коробочка преобразует сигнал RCA в радиочастотный формат. Вы подключаете плеер к модулятору, а сам модулятор — к антенному входу ТВ.
• Адаптер S-Video-RF. Он позволяет передать видео через антенный вход, но картинка будет очень нечеткой.

Если вам нужен только звук, можно попробовать вставить белый штекер RCA в единственный аудиовход телевизора. Это сработает, если на корпусе ТВ есть маркировка Audio In.

Типичные ошибки при монтаже

Если после сборки схемы вы видите черный экран или слышите шум, проверьте контакты. Штекеры должны заходить в гнезда до упора. Если кабель сильно натянут, сигнал будет прерываться цветными точками.

Проверьте соответствие выбранного источника на пульте. Часто пользователи подключают устройство к порту HDMI 2, но оставляют настройку на HDMI 1. Также убедитесь в подключении аудиокабелей при использовании S-Video или компонента. Без белого и красного штекеров звука не будет даже при идеальной картинке.

Если плеер сам не включается или выдает ошибку чтения диска, проблема в его лазерной головке. В этом случае замена кабелей не поможет, нужно обращаться в сервис.
