Как монтировать электрический теплый пол под плитку
Монтаж электрического теплого пола под плитку требует соблюдения толщины стяжки и правильного выбора нагревательного элемента. Если слой плиточного клея будет тоньше 8 мм, кабель или мат могут перегреться и выйти из строя. Для работы вам понадобятся: маты или кабель, терморегулятор, датчик температуры, гребенка для зачистки проводов и клей с высокой адгезией.

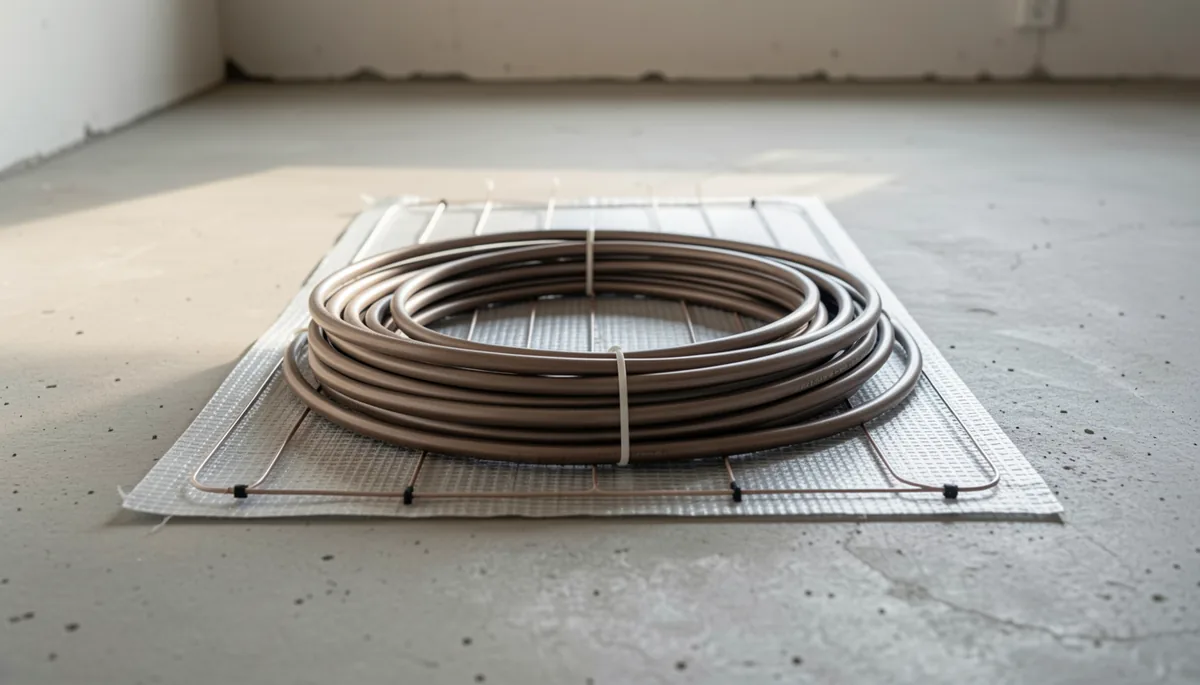

Выбор системы: мат или кабель
Для самостоятельной укладки под плитку лучше всего подходят инфракрасные маты. Они представляют собой тонкую сетку с нанесенными на неё нагревательными нитями. Толщина такого «пирога» составляет всего 3–4 мм, что позволяет не поднимать уровень пола во всей комнате. Вы просто укладываете мат в слой плиточного клея, как обычную плитку.
Нагревательный кабель — это более бюджетный вариант, но он сложнее в монтаже. Его нужно укладывать змейкой врудом, соблюдая шаг между витками. Если вы ошибетесь и нити соприкоснутся, произойдет короткое замыкание. Я рекомендую брать готовые маты, если не хотите тратить 4 часа на разметку и укладку кабеля по линейке.
При покупке ориентируйтесь на мощность. Для плитки в ванной или на кухне оптимально 150–180 Вт на квадратный метр. Если возьмете 220 Вт, нагрев будет быстрым, но риск перегрева из-за плохой теплоотдачи выше. В моей практике на объекте в Химках клиент поставил слишком мощный мат под керамогранит, и через месяц клей начал трескаться от температурного расширения.
Монтаж на бетонное основание
Бетонный пол должен быть идеально ровным. Допустимый перепад по уровню — не более 2 мм на 2 метра погонных. Если на бетоне есть ямы или бугры, сначала сделайте самовыравнивающуюся смесь. Любой выступ под матом создаст воздушную прослойку, и кабель там сгорит.
Алгоритм действий на бетоне:
- Очистите поверхность от пыли и обеспыльте её строительным пылесосом.
- Прогрунтуйте бетон составом глубокого проникновения в два слоя.
- Нанесите слой плиточного клея толщиной 5–7 мм с помощью зубчатого шпателя.
- Уложите нагревательный мат, плотно прижимая его к основанию.
Не забудьте про датчик температуры. Его нельзя класть прямо на нагревательный элемент. Для этого в комплекте всегда идет специальная пластиковая скоба-держатель. Закрепите датчик в стяжке так, чтобы он находился в стороне от жил кабеля на расстоянии 15–20 см.

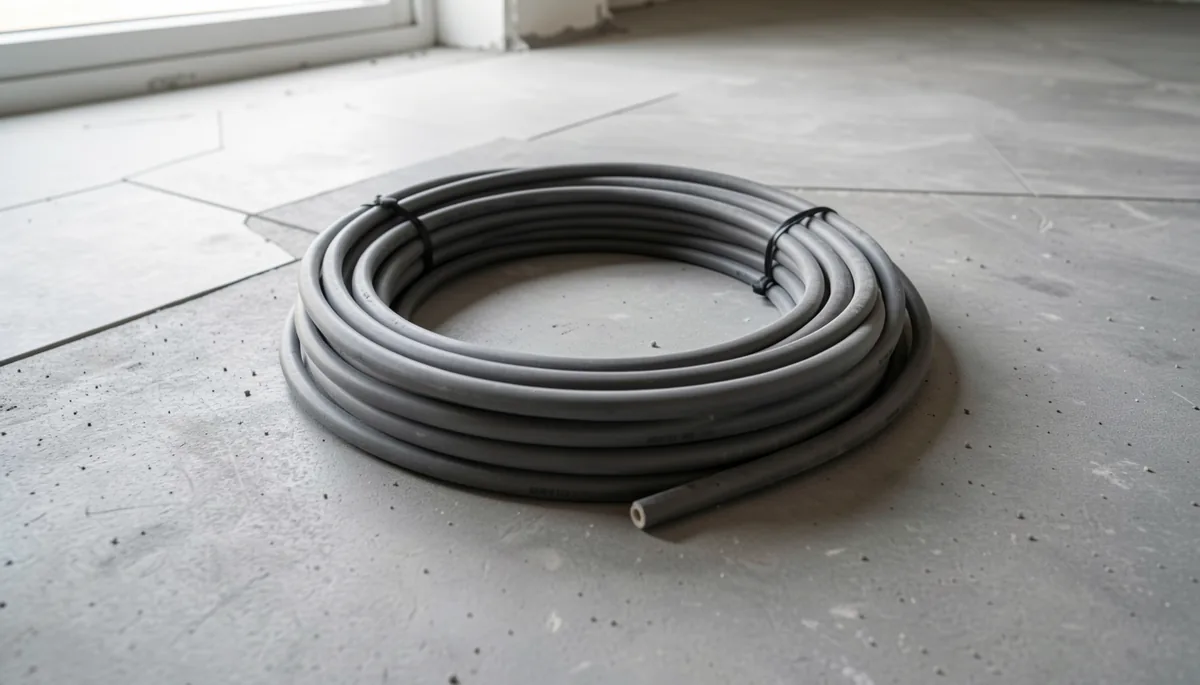

Как правильно стелить и подключать систему
Стелить мат нужно от стены к выходу из зоны нагрева. Начинайте укладку с угла, где будет стоять сантехника или мебель. Важное правило: не заводите нагревательный элемент под унитаз, ванну или тяжелый кухонный гарнитур. Плитка там не будет прогреваться, а кабель будет работать на износ.
Соблюдайте отступы от стен и углов минимум 5–10 см. Если мат упирается в стену, его нельзя подрезать ножницами. Вы просто обрезаете сетку, но сами нагревательные нити трогать запрещено. Если вы перережете жилу, мат придется выбросить.
После укладки мата и датчика приступайте к укладке плитки. Используйте клей класса C2 S1 или C2 S2. Это деформативные составы, которые умеют «играть» при нагреве. Обычный дешевый клей из строительного гипермаркета за 300 рублей быстро отслоит плитку от пола.
Схема подключения к терморегулятору
Подключение происходит после того, как плитка уложена и затерта швы. Не пытайтесь подключать систему «на мокрый», пока клей не высохнет полностью. Для этого подождите минимум 48 часов.
Схема простая: один провод от мата идет на клемму L (фаза), второй — на N (ноль). Третий провод — это сигнальный кабель датчика, он подключается в отдельный разъем терморегулятора. Если вы забудете подключить датчик, регулятор не поймет, когда пора выключать нагрев, и пол превратится в сковородку.
Типичные ошибки при самостоятельной работе
Самая частая ошибка — использование обычного цементного раствора вместо плиточного клея. Цемент не обладает нужной адгезией к пластиковой изоляции кабеля. Второй момент — слишком толстый слой клея. Если вы зальете мат слоем в 2 см, тепло будет идти до поверхности слишком долго, и вы не почувствуете комфорта.
Проверьте систему мультиметром перед тем, как заливать её клеем. Измерьте сопротивление кабеля. Оно должно соответствовать паспортным данным производителя. Если прибор показывает «бесконечность» — значит, где-то произошел обрыв или вы пережали жилу при укладке.
Если планируете укладывать пол в ванной, обязательно используйте гидроизоляцию. Наносите её поверх мата (если это позволяет инструкция) или под него. Это защитит бетон от влаги, которая может просочиться через швы плитки.
