Как регулировать теплый пол водяной на гребенке

Регулировка водяного теплого пола через коллекторную группу (гребенку) позволяет управлять температурой в разных комнатах по отдельности. Для этого на каждом контуре устанавливается либо ручной балансировочный вентиль, либо термостатический клапан с сервоприводом.

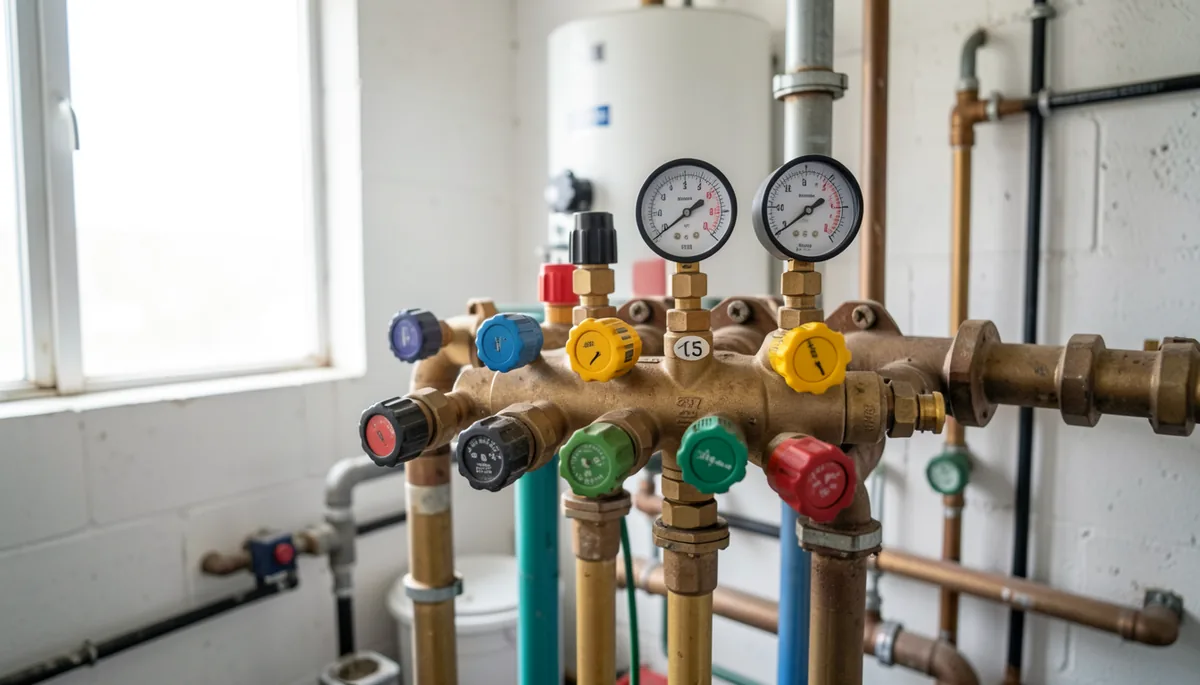

Способы управления потоками воды

Выбор метода зависит от того, какая автоматика стоит на вашей системе. Если гребенка простая, без электроники, вы будете крутить краны вручную. Это требует терпения и термометра в руках. Вы открываете вентиль на 20%, ждете полчаса, проверяете температуру пола и только потом решаете, нужно ли добавить еще.

Современные системы работают иначе. На коллекторную гребенку ставятся сервоприводы, которые получают сигнал от комнатных термостатов. Когда в спальне становится слишком жарко, термостат отключает питание привода. Сервопривод давит на шток клапана, перекрывая подачу воды в этот конкретный контур.

Существует три основных варианта исполнения узла управления:

• Ручной режим. На каждом выходе из гребенки стоит кран-букса или балансировочный клапан. Вы сами решаете, сколько воды пустить в петлю.
• Термостатический режим. К клапанам на гребенке прикручены «моторчики». Они управляются общим контроллером или отдельными датчиками в комнатах.
• Смесительный режим. Если у вас котел выдает 70°C, а в пол нужно подать только 35°C, на гребенку ставится трехходовой смесительный клапан. Он подмешивает холодную воду в горячую магистраль.

В 2022 году инженер из компании Danfoss в своих технических руководствах подчеркивал, что без смесительного узла подавать прямую теплоноситель из котла в теплый пол опасно — можно испортить стяжку или напольное покрытие.

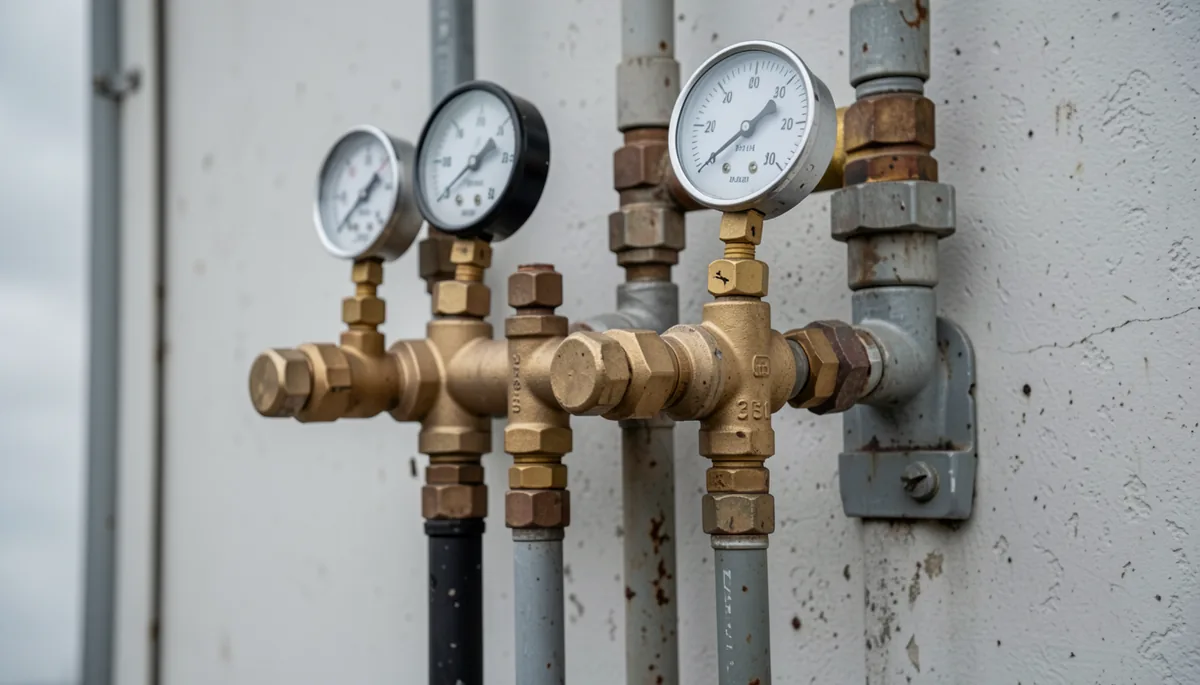

Как отрегулировать гребенку водяного пола

Регулировка начинается с балансировки. Это процесс выравнивания расходов воды по всем петлям. Если одна комната находится ближе к насосу, а другая — в конце длинного пути, первая будет перегреваться, а вторая — мерзнуть. Это классическая проблема.

Для настройки используйте следующую последовательность действий:

1. Замерьте температуру на входе и выходе. Возьмите бесконтактный пирометр. Измерьте температуру воды в подающей магистрали и в обратке после прохождения каждой петли.
2. Определите «сильные» контуры. Если разница температур (дельта) между подачей и обраткой слишком мала, значит, через эту петлю проходит слишком много воды.
3. Прикройте вентили. На «сильных» контурах закрутите балансировочные клапаны. Делайте это на 1/4 оборота за раз.
4. Проверьте «слабые» контуры. Если петля почти холодная, проверьте, не забит ли там фильтр и нет ли воздушной пробки.

Нормальная дельта температур для водяного теплого пола составляет от 5°C до 8°C. Если у вас разница 2°C — вы перерасходуете энергию, если 15°C — вода в петле не успевает отдавать тепло и просто пролетает мимо.

Работа с ручными кранами

Если на вашей гребенке стоят обычные шаровые краны, ими сложно регулировать температуру точно. Шаровый кран работает по принципу «открыто/закрыто». Попытка прикрыть его наполовину часто приводит к свисту воды или резким скачкам температуры. Для точного управления лучше использовать специальные балансировочные клапаны с делениями на шкале.

Настройка автоматики и сервоприводов

Если вы хотите регулировать пол с помощью гребенки через автоматику, вам нужно проверить связку «термостат — сервопривод — клапан». Часто проблема не в самой гребенке, а в том, что датчик температуры установлен в неудачном месте. Например, под прямыми солнечными лучами или рядом с дверью, откуда дует сквозняк.

Проверьте эти детали при настройке:

• Совместимость напряжения. Большинство сервоприводов работают на 24V или 230V. Если подать 230V на низковольтный привод, он сгорит за 10 секунд.
• Плотность посадки. Сервопривод должен сидеть на клапане плотно, без люфта. Если он болтается, шток не будет нажиматься до конца.
• Настройка гистерезиса. В настройках термостата есть параметр гистерезиса (разница температур включения и выключения). Поставьте его на 0,5°C. Если поставить 2°C, пол будет то ледяным, то раскаленным.

Если автоматика работает рывками, проверьте насос. Часто бывает, что насос слишком мощный для текущего количества открытых контуров. В этом случае на главную магистраль гребенки нужно поставить частотный преобразователь, который будет снижать обороты насоса при закрытии клапанов.

Типичные ошибки при самостоятельной регулировке

Самая частая ошибка — пытаться регулировать температуру, просто перекрывая краны на обратке. Это создает избыточное давление в системе, что может привести к протечке в местах соединений труб. Всегда работайте с подачей или используйте специальные балансировочные узлы, рассчитанные на перепад давления.

Еще один нюанс — воздух. Если вы долго крутили краны и меняли положение воды, в петлях могли скопиться пузыри. Без автоматического воздухоотводчика на гребенке или ручной стравки воздуха через краны Маевского вы не добьетесь стабильной температуры. Воздушная пробка работает как изолятор: вода идет, но тепло не передается.
