Как регулировать коллектор теплого пола с расходомерами
Регулировка коллектора начинается с выравнивания потока воды между контурами разной длины. Если один петлевой контур имеет 30 метров трубы, а другой — 70 метров, вода пойдет по пути наименьшего сопротивления. Без настройки короткие петли перегреют комнату, а длинные останутся холодными.

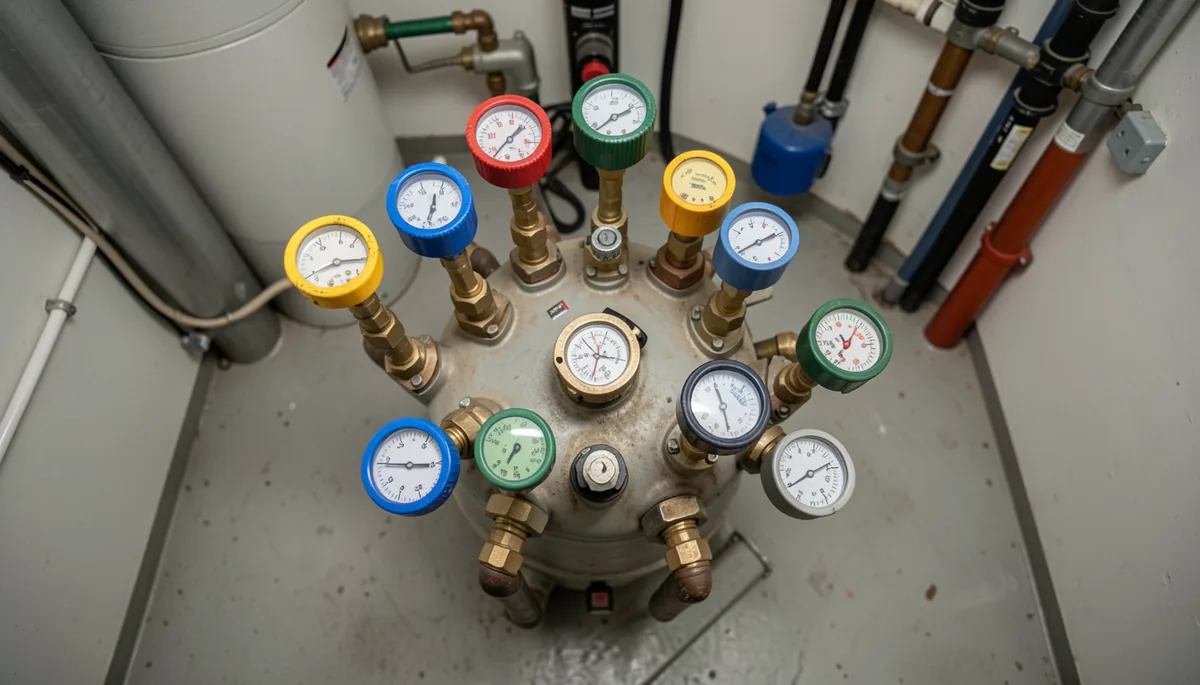

Зачем нужна балансировка системы
Главная цель настройки — добиться одинаковой температуры на выходе из каждой петли. В системе отопления всегда есть «сильные» и «слабые» контуры. Короткие участки труб имеют низкое гидравлическое сопротивление. Вода пролетает через них быстро, не успевая отдать тепло полу. Длинные контуры, наоборот, работают на пределе возможностей насоса.
Если оставить всё как есть, вы получите ледяной пол в дальних комнатах и перегрев у котла. Расходомер на коллекторе — это прозрачная колба с поплавком. Он показывает объем воды в литрах в минуту (л/мин). Это ваш главный инструмент контроля.
Пошаговый алгоритм настройки гребенки
Прежде чем крутить вентили, прогрейте систему. Температура теплоносителя должна подняться до рабочих 35–40 градусов. Если настраивать холодную систему, поплавки в расходомерах будут вести себя непредсказуемо из-за плотности воды.
Действуйте по этой схеме:
- Шаг 1. Откройте все контуры полностью. Выкрутите регулировочные краны на каждом расходомере до упора.
- Шаг 2. Определите целевой расход. Для стандартной комнаты площадью 15 м² с шагом укладки 150 мм нормальный расход составляет примерно 1,5–2,0 л/мин. Если комната больше, расход может достигать 3,0 л/мин.
- Шаг 3. Начните с самых длинных контуров. Откройте их на максимум.
- Шаг 4. Приступайте к коротким петлям. Постепенно прикрывайте вентиль на коротком контуре, пока поплавок в расходомере не опустится до нужной отметки.
- Шаг 5. Проверьте результат через час. Температура пола должна стабилизироваться.
Не пытайтесь настроить всё за один присест. Гидравлика — штука инертная. После того как вы прикрыли один кран, давление в остальных контурах изменится. Подождите 30–40 минут перед тем, как переходить к следующему крану.

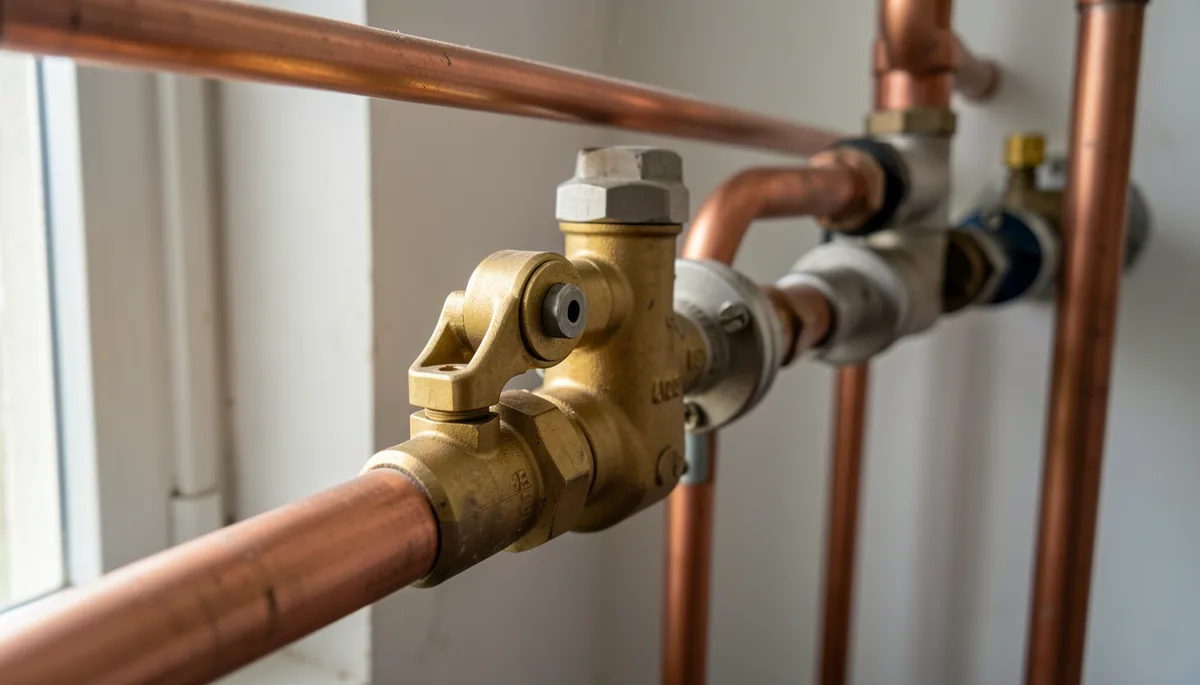

Как работать с разными типами вентилей
На коллекторах чаще всего стоят либо игольчатые вентили, либо балансировочные клапаны. Игольчатые вентили позволяют очень тонко дозировать поток. Вы поворачиваете их на четверть оборота и смотрите на поплавок. Если у вас стоят автоматические сервоприводы на термоголовках, сначала убедитесь, что они не перекрывают поток принудительно.
Если вы используете коллектор с расходомерами, следите за чистотой колб. Иногда в них попадает мелкая окалина или шлам после пуска системы. Если поплавок «залипает» в одном положении, значит, внутри мусор. В этом случае придется промывать контур отдельно.
Типичные ошибки при регулировке
Самая частая ошибка — настройка «на глаз» без учета площади помещения. Мастер может выставить везде по 1,5 л/мин, забыв, что в детской комнате 8 м², а в гостиной — 25 м². В итоге в гостиной будет холодно, потому что ей физически нужно больше воды для прогрева.
Еще одна ошибка — слишком сильное прикрытие кранов. Если вы закроете контур почти полностью, чтобы уменьшить расход, вы создадите зону турбулентности. Это приведет к шуму в трубах и ускоренному износу насоса. Всегда оставляйте запас хода вентиля.
Проверка качества настройки
Как понять, что вы всё сделали правильно? Возьмите обычный бесконтактный пирометр. Замерьте температуру поверхности пола в пяти разных точках каждой комнаты. Разброс температур не должен превышать 2 градусов Цельсия. Если в одном углу комнаты +28, а в другом +22, значит, балансировка провалена.
Проверьте также работу насоса. Если вы сильно прикрыли многие контуры, общее давление в системе вырастет. Насос может начать гудеть или вибрировать. В этом случае нужно либо уменьшить общую нагрузку, либо подобрать насос с регулируемой частотой вращения, например, Wilo Stratos или Grundfos Alpha.
Запишите полученные значения расхода для каждого контура на листе бумаги. Приклейте этот лист на боковую стенку шкафа, где спрятан коллектор. Через год, когда вы решите переставить мебель или добавить новый контур, эти цифры спасут вас от повторного хаоса в настройках.
