Как правильно установить откатные ворота своими руками - Советы домашнему мастеру о ремонте и строительстве

Нижняя улавливающая корзина предназначена для частичного снятия нагрузки на роликовые подшипники, когда ворота находятся в закрытом положении. Его можно установить только при полной загрузке ворот. Чтобы определить положение нижнего ловителя, закройте дверцу и задвиньте его под торцевой вал до соприкосновения с ним. Базовая плоскость ловителя не должна быть выше, чем положение концевого ролика.

Установка раздвижной двери: схема и монтаж

Другие установки

Ворота консольного типа, которые открываются путем перемещения рельса на роликовых опорах в сторону от проема, иначе называются: откатные ворота, сдвижные ворота, консольные откатные ворота. Данная статья будет полезна тем, кто интересуется, как сделать откатные ворота своими руками, в ней приведены инструкции по установке откатных ворот. Ниже приведены схема откатных ворот, чертежи откатных ворот, рекомендации по подготовке проема, схема фундамента для откатных ворот и рекомендации по установке откатных ворот.

приварить пластину с опорными роликами к стойке бокового подъема (поз. 3) и отрегулировать крепление роликов так, чтобы зазор с обеих сторон полотна ворот составлял 2-3 мм. Закрепите верхний и нижний фиксаторы (поз. 5) на разгрузочной подъемной стойке. В закрытом положении нижняя корзина должна “встретиться” с концевым роликом (поз. 4), который установлен на торце дверного полотна. В открытом положении нижняя ловильная корзина должна находиться на 3-4 мм выше концевого ролика в направляющей. Это необходимо для разгрузки роликовых кареток.

Сегодня вам не нужно придумывать собственную конструкцию и искать материалы “с нуля”, чтобы самостоятельно собрать откатные ворота. Современный рынок предлагает вам не только полный комплект “сделай сам”, но и широкий выбор аксессуаров и фурнитуры, подобранных под ваш индивидуальный проект. Например, на сайте www.Vorotnet.ru вы можете приобрести широкий ассортимент аксессуаров и автоматики для откатных ворот. Узнайте больше о лучших материалах для этих конструкций.

Аксессуары для откатных ворот

1. консоль (Балка – это основа всей системы, которая обеспечивает горизонтальное движение полотна. Кронштейн – это рельс, внутри которого расположены ролики. Необходимая длина кронштейна в полтора раза больше ширины дверного проема. Так, если ширина вашей входной двери составляет 4 метра, вам понадобится 6-метровый кронштейн.

2. два тележки. Эти аксессуары постоянно крепятся к фундаменту. Во время работы сами ролики находятся внутри кронштейна.

3. верхние опорные ролики. Убедитесь, что дверное полотно находится в вертикальном положении.

4. торцевой ролик. Он фиксирует дверное полотно в закрытом положении и предотвращает его провисание. В закрытом состоянии концевой ролик фиксируется в “нижнем фиксаторе”.

5. верхний и нижний фиксатор Они принимают дверное полотно и предотвращают его изгиб при закрывании двери, а также ослабляют давление на роликовые каретки в положении “закрыто”.

6. торцевая заглушка – элемент, защищающий руку от грязи, песка и влаги.

Это относится как к фурнитуре (аксессуары для раздвижных дверей), так и к материалу дверного полотна.

Дверное полотно

Традиционно для сборки каркаса используется металлическая труба квадратного сечения 60*40 мм (для каркасной конструкции) и 40*20 мм (для создания ребер жесткости и мест крепления затвора). Эта конструкция, несмотря на свою надежность, имеет и некоторые недостатки. При обшивке такого каркаса металлическим профилем невозможно создать полностью герметичное пространство, и влага попадает внутрь, что способствует ускоренной коррозии.

В настоящее время существует более технологичное и универсальное решение – использование Т-профиля для монтажа рамы, который обеспечивает высокую жесткость конструкции и устраняет проблему затекания ржавчины между трубой дверной коробки и монтажной рамой из профильного листа. Этот продукт стал настоящей находкой не только для профессиональных установщиков заборов и ворот, но и для домовладельцев. В настоящее время можно легко купить Т-образный профиль, предварительно вырезанный по размеру с идеальными срезами под углом 45 градусов, готовый к сварке.

7. Т-образный профиль. Для выбранного размера ворот вам понадобится 2 куска Т-образного профиля длиной 6 метров и 2 куска длиной 1,88 метра, что дает высоту конструкции около 2 метров.

Для обеспечения жесткости конструкции потребуется дополнительный кронштейн:

8. Вертикальная распорка Изготовлен из трубы 40х20 мм длиной 0,856 м – 6 шт,

9. Горизонтальная перемычка Перемычка из трубы 40х20 мм длиной 5,86 м – 1 шт,

10. прокладки Из трубы 40*20 – 2 шт.

Фонд

Откатные ворота требуют прочного фундамента, на который устанавливаются роликовые тележки и видимые стойки для обеспечения вертикальности полотна. Для этого необходимо приобрести:

11. Металлический рельс Металлическая рейка шириной, равной половине ширины проема (в нашем случае 2 м),

12. Армирование Армирование фундамента 12 мм,

13. Металлическая труба 60*60 мм для подвесных стоек. Стойка у фундамента (со стороны проема, в который открывается дверь) называется боковой стойкой и может быть выполнена в виде рамы, противоположная стойка называется посадочной стойкой; она принимает и удерживает полотно в закрытом положении.

Эксплуатационные материалы

Расходные материалы для установки ворот включают: саморезы для крепления к металлу, гофрированный металлический лист, грунтовку для металла, специализированную краску для металла, растворитель и герметик.

Инструменты

Конечно, выбор инструментов зависит от типа выбранной конструкции и используемых материалов. Если вы возьмете Т-профиль с толщиной стенки 1,5 мм, то для сварки дверной коробки вы будете использовать сварочный полуавтомат. Если толщина стали в Т-образном профиле составляет 2 мм, то достаточно будет недорогого инвертора и пачки универсальных электродов диаметром 3 мм.

Если вы выбрали шурупы для крепления профильного листа, вам понадобится отвертка. Работа может также выполняться с помощью заклепок, в этом случае требуется клепальный станок.

Для резки металла и снятия заусенцев со сварных швов вам понадобится только 125-миллиметровый нож и отрезные и шлифовальные диски. Вам также понадобятся молоток и спиртовой уровень.

Затем вы можете начать установку.

Наконец, необходимо установить отделочный материал. Независимо от выбора, облицовочные элементы крепятся к внутренней раме с помощью саморезов по металлу. Они не имеют винта на конце, но имеют сверло, с помощью которого крепеж может легко просверлить сталь толщиной до 3 мм. Это максимальная толщина профильной трубы. Все крепежные элементы должны быть завинчены перпендикулярно монтажной поверхности.

Отверстия для откатных ворот

Для начала проем обычно ограничивается двумя кирпичными столбиками. Для откатных ворот требуется три крепления 60×60 мм на столб. Крепления должны располагаться на вертикальной плоскости боллардов, обращенной во внутренний двор. В дальнейшем они будут использоваться для крепления седел. Оптимально в стойках должна быть установлена стальная труба, к которой будут приварены закладные детали.

Каменные столбы должны отвечать следующим требованиям

они должны быть установлены в вертикальном положении;
высокая прочность конструкции, благодаря которой столбы не шатаются и не разрушаются во время эксплуатации откатных ворот;
Они устанавливаются на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе расположения здания.

Внимание! Если столбы изготовлены из металлических профилей, то нет необходимости в их заделывании. Закладные детали будут приварены к стойкам.

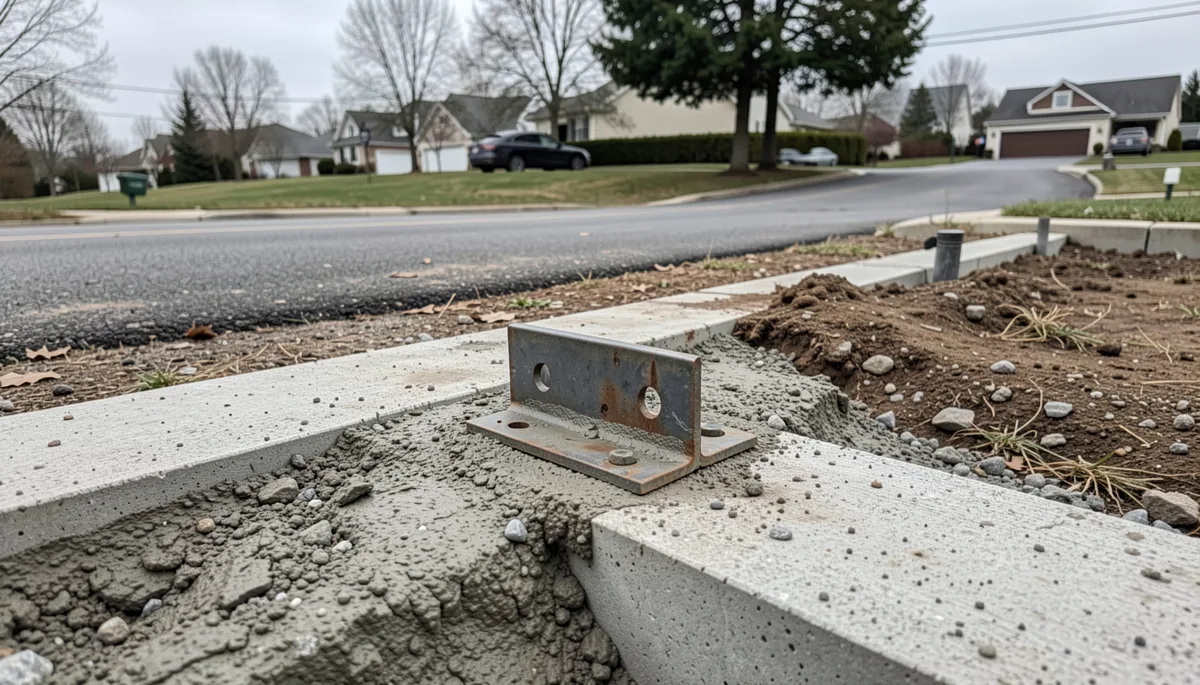

Фундамент для ворот

Прежде чем сделать откатные ворота самостоятельно, необходимо продумать, как они будут открываться. Они будут оснащены фурнитурой, представляющей собой ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсам. Последняя является основанием для тяжелых условий эксплуатации.

Для предотвращения смещения рельса он бетонируется в землю. Это означает, что необходимо построить фундамент. Самый простой и надежный вариант – это ленточный фундамент.

Его размеры составляют:

длина – половина ширины дверного проема;
глубина – 1-1,5 м, в зависимости от типа почвы на участке;
Ширина – 40-50 см.

Копать траншею следует начинать от одного из постов в направлении, в котором будет происходить отступление.

В качестве направляющей обычно используется швеллерный брус шириной 10-16 мм. К нему приваривается арматура диаметром 10-14 мм, которая образует арматурный каркас.

Затем выполняются следующие операции:

Уложите швеллер и сварной арматурный каркас в траншею так, чтобы его верхняя поверхность находилась на уровне окончательной отделки садового участка: тротуарной плитки, асфальта, брусчатки и т.д;
канал должен быть выровнен строго горизонтально;
рейка должна быть прижата к стойке;
При необходимости для выступающей над землей части фундамента изготавливается опалубка;
траншея заполняется бетонным раствором;
Через неделю опалубка будет демонтирована, а еще через неделю фундамент можно будет погрузить.

В целях безопасности на крайнем столбе установлена сигнальная лампа. После этого проверяются электрические соединения и включается питание.

Что нужно для строительства своими руками

Когда вы начнете строить ворота, вам понадобится набор аксессуаров, которые вы можете купить в комплекте или изготовить самостоятельно. Никаких специальных инструментов не требуется – все необходимое есть даже у любителя “сделай сам”.

Выбор деталей для раздвижного механизма

Существует несколько вариантов фурнитуры для откатных ворот, в зависимости от ширины проема и весовой нагрузки:

для ворот весом до 400 кг и максимальной шириной 4 м;
для ворот весом до 600 кг и максимальной шириной 6 метров;
для листьев весом 600 кг и шириной 6 м и более.

При выборе комплекта, соответствующего вашим потребностям, всегда обращайте внимание на материал наполнителя листа, поскольку он оказывает значительное влияние на вес листа.

Строительный комплект состоит из следующих компонентов:

нижняя направляющая;
кронштейн с роликами;
опора для рулона – 2 шт;
2 шт. роликовых опор; 2 шт;
опорный ролик (концевой ролик);
нижние и верхние крючки;
Пластиковые заглушки.

Направляющая для нижних роликов должна быть достаточно жесткой, чтобы сохранять свою первоначальную форму и не деформироваться под действием ветра. Для обеспечения этого ответственные производители изготавливают рельс из высококачественной конструкционной стали толщиной не менее 3,6 мм – этот параметр следует учитывать при выборе рельса.

Монтажный комплект для откатных ворот

Поскольку весь вес ворот подвешен на роликовой каретке, ее подшипники должны быть высокого качества, а поверхности качения – высокой твердости. На рынке можно найти консольные блоки с пластиковыми роликами, которые снижают шум от качения двери. Обратите внимание, что через некоторое время эти детали необходимо будет заменить, так как даже самый качественный термопластик не сравнится с цементированной сталью. Перед установкой рекомендуется открыть роликовые подшипники, чтобы проверить количество смазки – от этого зависит, будет ли дверь скрипеть при движении и как долго эти детали будут работать без люфта и заеданий.

Кронштейн фиксирует дверь сверху. Его толщина должна быть не менее 4 мм для обеспечения устойчивости и надежности. Резиновые ролики – лучший способ удержать лист на месте. Они не подвергаются большим нагрузкам, а тот факт, что они не царапают раму во время работы, положительно сказывается на эстетике конструкции.

При выборе донного уловителя учитывайте, что он работает в паре с опорным катком. Обязательно проверьте, насколько свободно торцевая заглушка входит в фиксатор. Кроме того, концевой ролик должен распределять нагрузку при закрытии ворот, поэтому к нему предъявляются те же требования, что и к основным несущим элементам системы.

Лист, из которого изготавливаются бойки, должен быть толщиной не менее 4 мм, так как от его качества зависит надежность закрывания двери в закрытом положении. Кроме того, прочность этих деталей должна быть обеспечена сваркой.

Подходит любой тип направляющих заглушек. Самое главное – они должны предотвращать попадание снега и выполнять декоративную функцию.

Выбор материала полностью зависит от личных предпочтений и финансовых возможностей, поэтому можно использовать следующие материалы

Профнастил, который имеет небольшой вес и легко монтируется с помощью заклепок или саморезов. Профилированные панели можно выбрать по толщине, цвету, глубине и ширине волны, а их покрытие способно защитить металл от коррозии на долгие годы;
Стальные листы – выбираются в зависимости от толщины и размеров. Чаще всего используется в качестве основы для кованых элементов ворот;
поликарбонатные панели – они делают ворота самыми легкими;
Балюстрады или деревянные конструкции – следует обработать антисептиком и покрыть лаком или краской. Только в этом случае вы можете рассчитывать на долговечность и эстетичный внешний вид дерева;
Ковка – может использоваться отдельно или в сочетании с поликарбонатом, пиломатериалами или стальными листами. Сегодня можно приобрести отдельные кованые изделия, которые легко свариваются вместе, создавая настоящее произведение кузнечного искусства;
Шоколадная плита (шоколад): для этого прессуют металлические листы. Шоколадные тарелки выпускаются разных размеров. Они крепятся к раме с помощью сварки или клепки.

Если для полотна ворот используются поковки, стальные листы или панели, то при выборе роликовых опор и других конструктивных элементов необходимо учитывать значительное увеличение веса ворот.

Облицовки могут быть различных размеров, что позволяет создать дверь с оригинальным дизайном.

Какие инструменты и материалы необходимы?

Строительство раздвижной двери потребует не только железных, но и бетонных работ, поэтому вам следует подготовить

лопата;
ломом или киркой;
трамбовщик;
контейнеры для сыпучих материалов и бетона;
сварщик;
Шлифовальная машина (угловая шлифовальная машина или шлифовальная машина);
Отрезной диск и скребок для молотков;
молоток;
Отвертка;
Набор гаечных ключей;
Измерительная лента;
стилус или карандаш;
Компрессор с краскопультом или кистями.

Если крыло будет обшито деревом, а не металлом, вам могут понадобиться циркулярная или торцовочная пила, рубанок, стамеска и другие столярные инструменты.

Для изготовления дверного полотна лучше всего подходят стальные профильные трубы.

Помимо деталей и обшивки вам понадобится множество других материалов. Итак, чтобы сделать раздвижную дверь для 4-метрового проема, необходимо привезти на строительную площадку

Не менее 18 метров профильной трубы 50х50 мм или 60х40 мм со стенкой 2 мм – для сварки рамы;
До 20 погонных метров трубы 40х20х2 мм, используемой для внутренних элементов каркаса;
Швеллер № 20 длиной не менее 2 м – для установки встроенной опорной плиты для роликовых дорожек;
Вместо швеллера можно использовать два сваренных по длине отрезка стального уголка с длиной фланца 100 мм. Не рекомендуется устанавливать крепеж непосредственно под каретками роликовых подшипников, а также бетонировать дюбели, так как это затруднит позиционирование роликов и регулировку механизма автоматического закрывания (привода).
листовой металл для окладов, которые будут вставляться в стену для создания боковых опор (стоек);
около 15 метров арматуры или стальных стержней диаметром 10-12 мм, которые понадобятся для крепления швеллеров и изготовления фундамента;
Песок, гравий и цемент для подготовки бетона.

Необходимо заранее позаботиться об эстетике конструкции, поэтому вам понадобятся краски и грунтовка для окраски рамы или всего полотна. Подходит для любой наружной алкидной эмали и грунтовки для металлических поверхностей.

Изображения откатных ворот для вашего дома

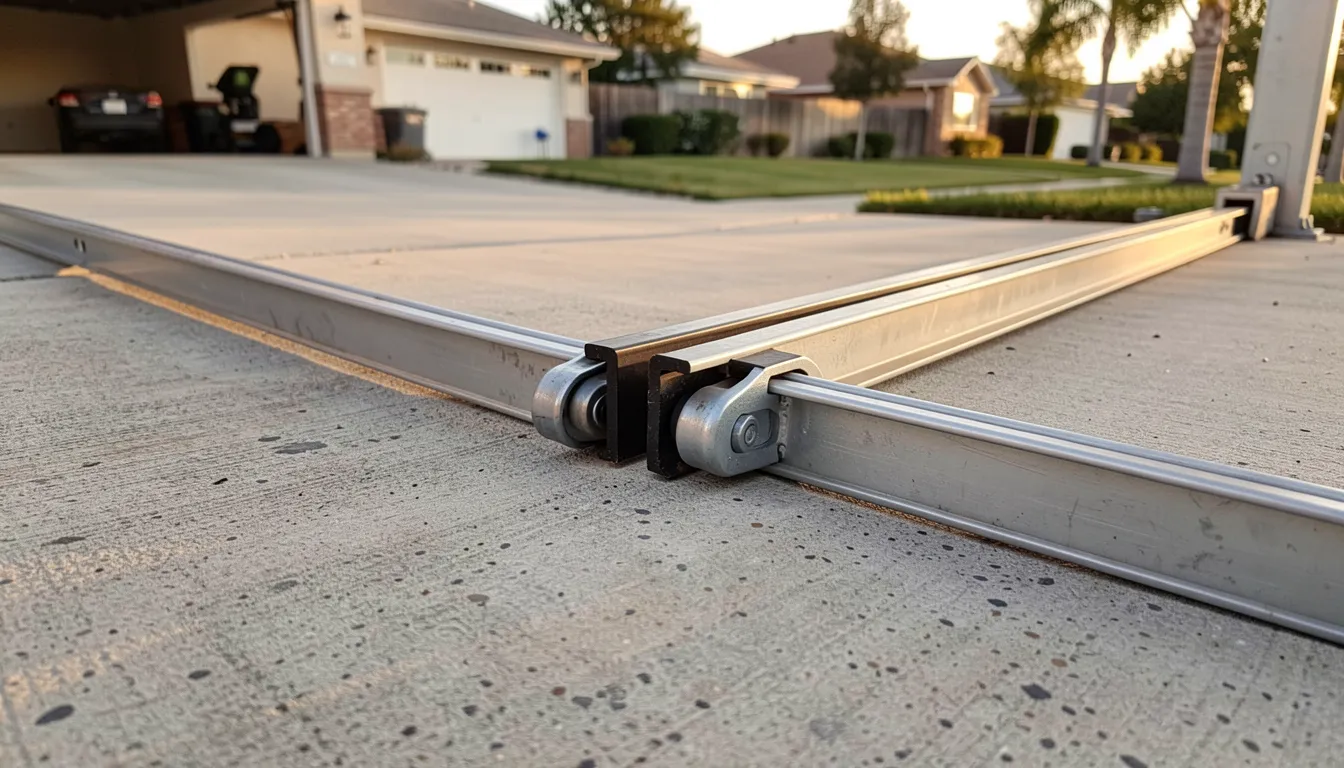

Расположение механизма

направляющая луча
тележка или роликовая опора;
съемный торцевой вал;
нижняя, верхняя сцепка
кронштейн верхнего ролика;
основание.

Два опорных роликовых кронштейна крепятся к жесткому фундаменту. К нижнему краю полотна приваривается балка, которая служит в качестве направляющей.

Стойки, несущие основную нагрузку ворот, крепятся на кронштейнах или закладных болтах. Дверное полотно устанавливается на роликовые опоры.

Благодаря размещению роликов внутри несущей балки механизм надежно работает круглый год.

После того как вы рассмотрели все аспекты и убедились в отсутствии препятствий, можно начинать строительство на своем участке. Вы можете выполнить работу самостоятельно, не прибегая к дорогостоящей профессиональной помощи.

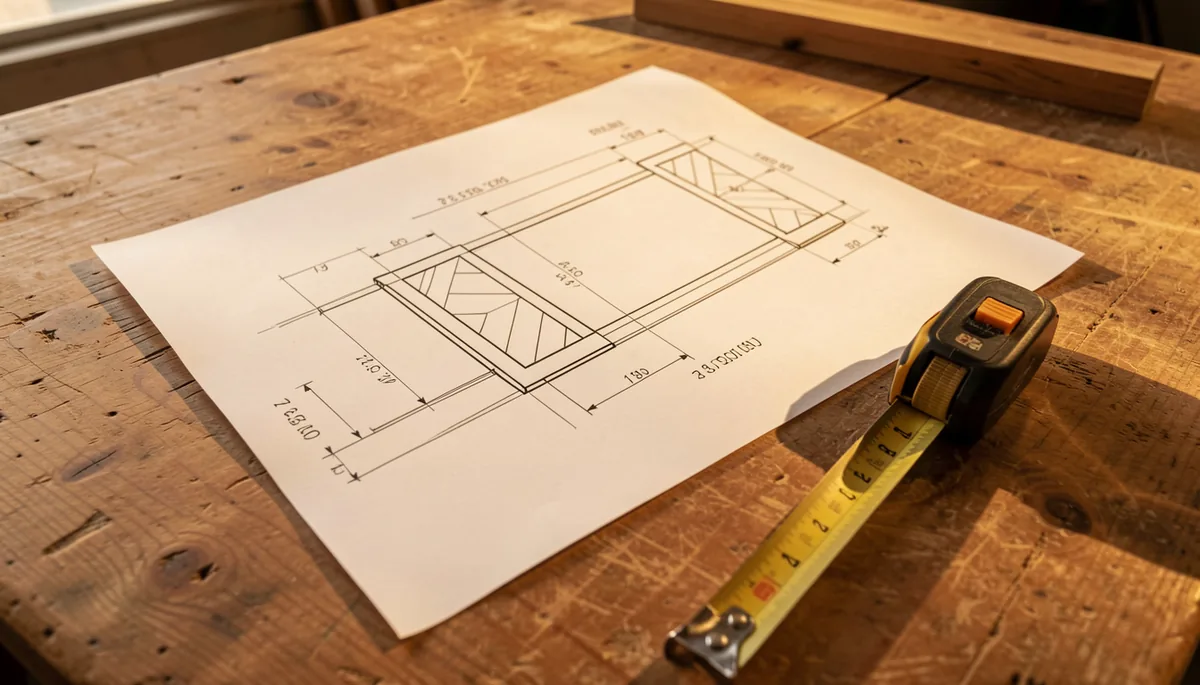

Маркировка работы

Очень важным этапом в процессе строительства является разграничение строительной площадки. Первым шагом является определение положения нулевой точки. Точкой отсчета является уровень поверхности в точке входа. Это отмечается на одном столбе, а затем переносится на другой столб. Для большей точности рекомендуется использовать лазерный уровень. Между метками натягивается струна. Шнур должен выходить за пределы столбов не менее чем на два метра. Затем можно проверить равномерность разметки и при необходимости внести коррективы.

Мы предлагаем выбирать секции труб для рамы откатных ворот в зависимости от веса и/или длины ворот, как показано в таблицах ниже:

Раздвижные ворота. Конструкция дверной коробки.

Рама откатных ворот предпочтительно сварена из металла. Он сваривается из прямоугольных или квадратных труб. Более крупные трубы используются для силового каркаса, а ребра из более мелких труб, например, 20 x 20 мм, используются для внутренней обшивки.

В зависимости от веса ворот и/или их длины мы рекомендуем выбирать трубчатые профили для рамы раздвижных ворот в соответствии с приведенными ниже таблицами:

Световые завесы (профнастил, поликарбонат, сетка, “европикет”):

Вес дверного полотна	Длина полотна раздвижной двери (ширина дверного проема)	Нижний профиль (несущий профиль для рамы)	Вспомогательный профиль (для крепления шпаклевки, облицовки)
< 800 кг	< 6 метров	60x30x2 мм или 60x40x2 мм	20x20x2 мм
< 800 кг	≥ 6 m	80x40x2 мм	40x20x2 мм

Шестерня (или резьбовые цилиндры для крепления шестерни) должна быть сразу же приварена к раме. Держатели шестерен (резьбовые цилиндры, 3 штуки на 1 метр стойки) поставляются со стойкой в стандартной комплектации. Не забудьте проверить это при покупке! Это необходимо для того, чтобы впоследствии можно было без проблем установить автоматику. В противном случае было бы очень неудобно приваривать его к нижней части двери. Его длина должна быть как минимум на 1 метр больше проема. Этот дополнительный 1 метр (или более) стойки распространяется на “противовес” двери, чтобы всегда быть в контакте с зубчатым колесом двигателя дверного оператора. Стойка универсальна и подходит к 99% операторов (CAME, NICE, Dorhan, Alutech и т.д.). Если вы хотите приварить резьбовые цилиндры для последующего крепления зубчатой рейки, лучше предварительно приварить их к направляющей, как показано на двух фотографиях ниже.

Теперь посмотрите на фотографию раздвижных ворот ниже. На этой фотографии хорошо видно, какая нагрузка приходится на ролики, которые держат откатные ворота и по которым они катятся. Обратите внимание, что если вы решили сделать калитку в раздвижных воротах (врезав ее непосредственно в полотно ворот), она должна быть сделана в той части ворот, которая находится ближе всего к опорным роликам, на которые опираются раздвижные ворота. Если вы решите установить калитку в дальнем конце полотна ворот, вы еще больше разбалансируете распределение веса, “увеличите рычаг” и силы, действующие на ролики.

Затем пять отверстий диаметром 200 мм бурятся с интервалом в 1 метр газовым буром до глубины 1,5 метра.

Фонд

Фундамент для откатных ворот состоит из двух частей и выполнен из бетона. Для его создания нам потребуется вырыть две траншеи. Один из них длиной 1 метр, другой – 2 метра, ширина и глубина каждого из них – 40 см.

Затем, с шагом 1 метр, используя газовый бур, просверлите пять отверстий диаметром 200 мм на глубину 1,5 метра.

Используя арматуру, вяжите каркасы лент и колонн с интервалом 200 мм. В нижней части колонн оставьте около 10 см шпильки для последующей регулировки высоты при подготовке к бетонированию.

Затем с помощью сварочного аппарата приварить швеллер к арматурному каркасу. Затем опустите элемент в подготовленную траншею, выровняйте его и отметьте высоту. Отремонтируйте конструкцию.

Теперь устанавливаем опалубку из досок на 10-15 см выше уровня земли.

Изготовление опалубки для фундамента.

Перемешайте бетон и залейте его в опалубку. Уплотните бетон с помощью арматурных прутьев и добейтесь исчезновения пустот.

Снова проверьте метки и выровняйте поверхность отливки.

Дайте бетону затвердеть в течение одного дня, а затем приступайте к строительству рамы ворот.

Подвеска

Откатные ворота своими руками: фоторепортаж с пояснениями

Эти ворота сделаны на основе сборного комплекта, мы сами изготовили раму и сами ее установили.

Ворота были построены в Москве, поэтому цены столичные. Мы установили их в 2010 году, с тех пор комплекты подешевели. Например, “свежая” цена привода для веса не более 400 кг (есть до 1,2 т) – около 100 долларов, но это – бюджетный вариант. Во время строительства были приобретены компоненты компании Rolling Center (на тот момент лучшие на рынке), а также приводная балка длиной 6 метров. Верхний ловитель и кронштейн также были заказаны отдельно. Все вместе с доставкой обошлось примерно в 600 долларов.

Также были приобретены следующие материалы:

Профильная труба 80*60 мм – 6 м, 60*40 мм – 18 м, 40*20 мм – 36 м;
Канал – 180 мм – 3 м, 200 мм – 2,4 м;
Арматура 12 мм – 6 м
электроды – 2 кг;
краска – 3 банки, кисти, заклепки
Цемент М-400 – 5 мешков; .

Сначала мы приварили раму к воротам с противовесом. Рама (черная) была изготовлена из профильной трубы 60 * 40 мм, поперечины и внутренняя рама (сиреневая) – из трубы 40 * 20 мм. Снизу приваривается направляющая планка.

Как была сварена рама

Внутренняя рама была сварена с отступом от края – 20 мм с каждой стороны. Это облегчает последующее крепление профильного листа, а также при необходимости может быть облицовано с внутренней стороны.

Как сварить профильную трубу 40*20 мм

Сначала необходимо залить фундамент. Он был оснащен арматурой и швеллером, направленным вверх. Две колонны из профильных труб 80*60 мм устанавливаются заподлицо с каналом. Одна колонна прилегает к столбу, а другая расположена вертикально на расстоянии 120 см. На них подвешиваются валики, которые удерживают холст наверху. С другой стороны, вдоль противоположного столба, устанавливается швеллер 180 мм.

Закрепите 180-миллиметровый швеллер на опорной стойке. Попытка

Кронштейны устанавливаются сверху и снизу на соответствующую стойку, чтобы предотвратить трепыхание ворот на ветру.

Концевые упоры, установленные на опорной стойке Верхние и нижние кронштейны

Следующий шаг – установка роликовых пластин. Они прикрепляются к встроенным стойкам. В данном случае это канал, поэтому пространство было большим. Когда был сделан фундамент, он оказался слишком высоким, поэтому плиты были приварены непосредственно к заложенной секции. Это непрактично: если ролик сломается, его трудно заменить. Обычно приваривается платформа, к которой затем прикручивается роликовая платформа.

Роликовая подушка приваривается на место, а ролики “нанизываются” на нее.

Готовая рама просто наматывается на неподвижные ролики.

Изображение двери на роликах под разными углами

После монтажа крышки устанавливаются на опорную балку с обоих концов. На противоположной стороне установлено упорное колесо, которое при закрывании двери заезжает в нижний фиксатор, поднимает дверь и разгружает вес колес.

Сборка упора и упорного колеса (на рисунке балка перевернута)

Теперь, чтобы ворота не “крутились” вверху (сейчас они никак не закреплены), к столбам прикреплены комплекты верхних роликов (80*60 мм) – по одному на столб. Они практически нанесены на раму. Теперь ролики в середине будут удерживать его на месте в верхней части.

Закрепите верхние ролики на опорных стойках, взявшись за верхний край двери Так устанавливаются верхние ролики.
