Работа с ручным фрезером по дереву: видеоурок

Эта статья подготовлена при информационной поддержке http://www.multicut.ru.

Фрезерный станок – это деревообрабатывающий инструмент, который совершает серию вращений с высокой скоростью. Существуют как профессиональные станки, такие как фрезерные и гравировальные, так и самодельные, требующие определенных знаний и навыков. Подробные инструкции вместе с обучающими видеороликами на сайте помогут вам качественно выполнить операции по обработке древесины с помощью ручного электрического фрезера.

Среди аксессуаров для роутеров есть как коммерческие, так и самодельные варианты. Иногда ваши идеи настолько сложны, что производители не предусмотрели подходящую опорную конструкцию, и в этом случае вам придется проявить изобретательность и сделать ее самостоятельно. Популярные приспособления включают параллельный упор, который удерживает фрезу на постоянном расстоянии от поверхности, и направляющую шину, которая может выполнять ту же работу, но под углом. Иногда для направления фрезы по криволинейной траектории необходимы копировальные кольца, которые также можно использовать в качестве шаблонов.

Принадлежности для ручных фрезерных станков – для чего они нужны?

Среди аксессуаров для ручного фрезера есть как коммерческие, так и бытовые варианты. Иногда ваша идея настолько сложна, что производители не предусмотрели подходящего аксессуара, в этом случае вам придется раскошелиться и сделать его самостоятельно. Популярные насадки включают параллельный упор, который удерживает фрезу на постоянном расстоянии от поверхности, и направляющую, которая выполняет ту же работу, но под углом. Иногда также может потребоваться использование копировальных колец для безошибочного направления фрезы по желаемой криволинейной траектории, для этого также выпускаются шаблоны.

Существует также специальное устройство для изготовления эллиптических канавок и, в особом случае, закругленных канавок. Их называют компасами, и сами они делятся на различные типы. Нетрудно догадаться, что этот механизм поможет вырезать нужный круг. Каждый, кто когда-либо делал отверстие для дверного замка, знает, что процесс этот не быстрый. Это справедливо для зубила и электродрели, но фрезерный станок может сделать это за считанные минуты, если есть специальная насадка, которая быстро крепится к основанию станка. Для таких узких участков небольшая вспомогательная деталь обычно выполняется вручную.

Вам также понадобится изготовить собственный инструмент для создания пазов и канавок во вращающихся телах, таких как балясины или столбы, и в этом случае вам не понадобится токарный станок, который обычно выполняет эту задачу.

Кварцевание с помощью ручного фрезерного станка должно выполняться несколькими способами:

Основные типы навесного оборудования

В насадках используются фрезы с диаметром хвостовика 0,6, 0,8 и 1,2 см. Они продаются по отдельности или в наборе, включающем все наиболее распространенные типы фрез. Существуют также наборы, в которых длина хвостовика составляет 0,7 см, но для них трудно найти цангу. В зависимости от назначения и формы фрезы различают пазовые и кромочные фрезы.

К последним относятся:

Профиль.
Плита.
Конус.
Ножницы с зазубринами (четвертькруглые, зазубренные).

Общей особенностью кромочных фрез является наличие подшипника, выполняющего роль упора.

Фрезы для обработки канавок могут включать:

Галльский.
Прямоугольная (прямая).
V-образная.
“Ласточкин хвост”.

Канавочные фрезы не имеют упорных подшипников и позволяют выполнять резы как по краю, так и послойно. Существует множество прямых фрез с подшипниками, расположенными сверху, чуть выше режущей кромки. Обычно диаметр соответствует размеру режущей кромки, что позволяет изготавливать изогнутые формы по шаблонам.

Такие сокращения известны как сокращения “сверх нормы”. Они не входят в стандартные наборы и при необходимости приобретаются отдельно. Почти все фрезы бывают нескольких распространенных размеров, и чтобы сделать отверстие нужного размера, необходимо подобрать фрезу с нужным диаметром или даже профилем.

Преимущество такой фрезы заключается в том, что подшипник предотвращает углубление фрезы и повреждение заготовки.

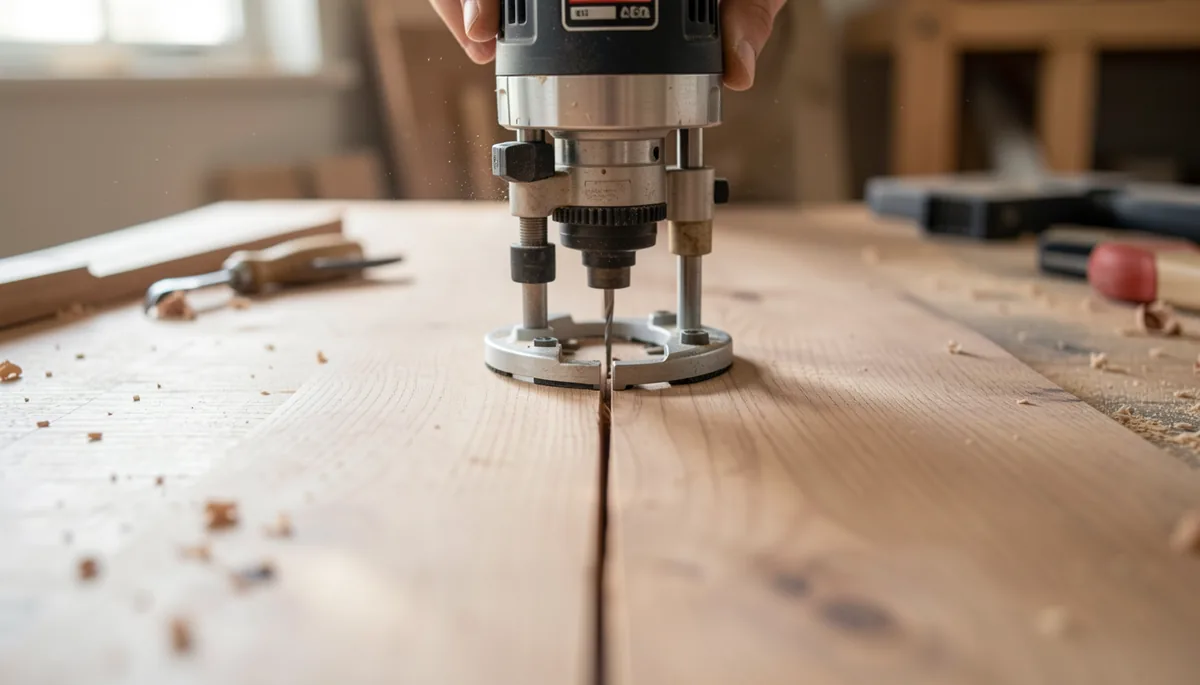

Основные операции

Для каждой операции требуется свой тип фрезы и индивидуальный подход.

Как выбрать квартал в таблице

Четверть круга – это равносторонний разрез по длине доски или бруса. Удлиненный (прямоугольный) клин называется фальцем. Он используется для перекрытия древесины, чтобы скрыть щель. Для оконных рам выбирается неглубокий фальц для стекла, для дверных рам – фальц достаточной толщины для толщины створки.

Работа ведется с двумя разными маршрутизаторами:

прямой пазовой фрезой с вертикальной и торцевой режущими кромками;
Четверть круглая фреза для подшипников.

На рисунке показан квадратный пазорез и пример процесса нарезания пазов:

Преимущество работы этой фрезы: благодаря подшипнику фреза не вкапывается и не повреждает заготовку.

Недостатком является возможность регулировки только глубины зацепления. Подшипник предотвращает расширение фрезы.

Фреза с прямым пазом без подшипника позволяет изготавливать четверть круга или фальц любой ширины и глубины (при условии, что фреза достаточно глубокая) за несколько проходов. Однако необходимо использовать параллельный упор или прикрутить направляющую к заготовке (закрепить зажимами), так как фреза без опоры может выйти за пределы метки.

Как фрезеровать щели

Пазы могут быть прямыми, круглыми (с закругленным дном) или профилированными (со скошенными углами). Это определяет выбор резца. Пример простой прямой пазовой фрезы и ее результат:

Этот резчик оставляет прямую канавку размером с сам резчик. Более широкую канавку можно сделать за несколько проходов.

Канавки других форм (косые, профильные) обрабатываются профильной фрезой с соответствующим профилем.

Как сделать шпунт и паз

Существует два способа изготовления этого типа соединения:

Трудоемкий метод с использованием обычного шлицевого резца. Сначала вырезается паз. Затем массивная деталь по обе стороны от второй детали удаляется той же фрезой, чтобы шпунт точно вошел в паз. Этот метод требует наиболее точной разметки и регулировки глубины фрезы.
Второй способ с использованием специальной пары кусачек намного проще и точнее. Пример такого набора фрез показан на рисунке:

В этом видеоролике показан процесс фрезерования паза пазовой фрезой по направляющей линейке с помощью ручного фрезера Makita, а также фрезерование шпунта на торце другой доски для последующего соединения шпунта и паза.

Как сделать шпунтованную доску

Шпунтованная доска изготавливается так же, как и шпунт, описанный выше. Разница в том, что соединение “шип-паз” может быть коротким, в то время как соединение “шип-паз” проходит по всей длине с обеих сторон. С одной стороны – шпунт и паз, с другой – шпунт.

Необходимо реалистично оценить возможности и эффективность ручного столярного производства. Многометровые профильные планки (половая доска) производятся на мощных стационарных фрезерных станках.

Электрическая ручная пила может использоваться для изготовления заготовок небольшой длины и глубины, в разумных пределах, чтобы не повредить инструмент – метры, но не сотни метров.

Как сделать соединение типа “ласточкин хвост

Для соединений типа “ласточкин хвост” используются соответствующие фрезы. На рисунке показан набор этих фрез разных размеров:

Паз “ласточкин хвост” обеспечивает прочное соединение. Проблема в том, что для таких соединений не существует парных фрез. Все это делается одним резаком.

Сначала выбирается паз. Затем с обеих сторон другой заготовки той же фрезой делается паз, оставляя зазор. Это требует тщательной точности. Чтобы сделать такой клин, необходимо установить фрезу на точную глубину и как можно точнее следовать за заготовкой.

Как вырезать круг

Круг можно вырезать двумя способами – как описано выше, с помощью компаса и по разметке.

Размер круга с помощью компаса определить легко. Расстояние от внутреннего края фрезы до центрирующей иглы равно радиусу, диаметр будущего круга будет в два раза больше.

Круги могут быть вырезаны в виде фигурных неразрезных резных деталей или в виде сквозного реза. Для фигурной резьбы выбирайте соответствующие резцы – полукруглые, фигурные и т.д. Для сквозного резания используются прямые или конические фрезы с режущей кромкой на боковых и лицевой сторонах.

Круглая резьба по дереву с помощью ручного фрезера

Фреза хорошо подходит для создания поверхностных углублений. Его можно использовать для построения окружностей и полуокружностей с помощью компаса, а также для вырезания деталей с предварительно размеченным кругом. Для прорезания не требуется большой мощности, поэтому для такой работы подойдет легкий фрезер мощностью от 500 до 700 Вт.

Пример такой нити показан на рисунке:

Рекомендуем также прочитать интересную статью о художественном выпиливании лобзиком.

Ни один фрезерный станок не обходится без своего главного компонента – фрезы, которая является основной рабочей частью. Они доступны в различных вариантах исполнения:

Что можно сделать с помощью маршрутизатора

Фрезерный станок работает от электричества, поэтому он способен совершать множество оборотов за доли секунды, выполняя сложную работу: создание углублений заданного размера. С помощью этого инструмента вы можете сделать, помимо прочего, следующее

Украсьте любой деревянный предмет,
Делайте всевозможные углубления и отверстия, например, для навесов,
создавать эксклюзивные предметы, украшая поверхность изделия различными узорами.

Любые углубления, создаваемые фрезерованием, обычно являются отдельной частью дизайна, который является украшением объекта.

Чтобы работа с инструментом имела минимум возможных ошибок, необходимо соблюдать определенные правила:

Линейка помещается на рабочую поверхность изготавливаемой детали.
При обработке деталей с переменным профилем линейки фиксируются перпендикулярно поверхности.
При прямой работе машину следует поворачивать в направлении, противоположном направлению вращения фрезы. В противном случае это вызовет дискомфорт и может привести к травме.

Научиться работать по дереву с помощью ручного фрезера не так уж сложно. Просмотр курса хорошо поможет в этом: “работа ручным фрезером по дереву видео уроки”. Самое главное – соблюдать рекомендуемые меры предосторожности и освоить базовую технику работы с инструментом. Тогда даже новички в этой отрасли смогут создавать оригинальные и интересные работы.

Для работы подходит фрезерный станок любой мощности. В идеале он должен быть легким и удобным, чтобы легче было копировать выкройку. Чтобы не беспокоиться о том, какой роутер выбрать для начинающих, самое главное – выбирать роутеры диаметром от 2 миллиметров. При работе следите за тем, чтобы тонкая фреза равномерно проходила по контуру рисунка и не нарушала его. Следующим шагом является углубление фона, для этого используется флаговая фреза большого диаметра.

Опасные факторы

Фрезерные станки требуют полной безопасности и высокого уровня мастерства со стороны рабочего. При использовании электрических машин возможны несчастные случаи из-за выброса материала во время фрезерования. Поэтому оператор должен носить специальную защитную одежду.

Если в процессе фрезерования образуется много пыли, необходимо надеть защитные очки. Зажимы и тиски обеспечивают максимальную безопасность в этой ситуации, эффективно удерживая заготовку и предотвращая ее выброс. Не держите заготовку рукой в зоне вращения фрезы и не прикасайтесь непосредственно к вращающемуся инструменту. Для подачи заготовки во время фрезерования следует использовать специальные зажимные устройства.

Как отрегулировать резцы?

Обучение работе с ручным фрезерным станком – советы для начинающих.

Этой статьей я хотел бы начать серию статей для начинающих, в которых я хотел бы поделиться своим опытом работы с тем или иным инструментом. Первый инструмент, который я хочу обсудить, – это ручной фрезер. Я буду говорить о Black&Decker BPRR1200 в качестве примера, но принцип работы с маршрутизаторами очень похож.

Ручной фрезер – один из наиболее часто используемых инструментов в мастерской. Наиболее вероятная причина в том, что в моей мастерской есть не все станки, а фрезерный станок может заменить многие из них. Тем не менее, это очень универсальный и полезный инструмент.

Но давайте обойдемся без долгих прелюдий, пожалуйста. извините, роутер ждет =)

Как настроить маршрутизатор?

Позвольте мне начать с самого элементарного – как установить маршрутизатор. Вам нужно удерживать кнопку блокировки шпинделя пальцем, а затем открутить гайку гаечным ключом (он идет в комплекте с фрезером), сначала гайка будет вращаться вхолостую примерно на один оборот, но вскоре вы услышите щелчок, кнопка блокировки шпинделя опустится (заблокировав шпиндель), и гайка начнет откручиваться. Теперь вставьте конец фрезы в цанговый патрон и закрутите гайку, удерживая кнопку блокировки шпинделя.

Внимание! Винт точной регулировки обеспечивает дополнительную точность.

Почему именно маршрутизатор?

Что может делать маршрутизатор? Этот вопрос часто задают люди, которые только начинают заниматься деревообработкой. Фрезерные станки дают вам возможность выполнять широкий спектр задач. Станки будут нужны не только владельцам крупных компаний, но и любителям, которые будут работать с деревом в свободное время.

Фрезерные станки широко используются в:

производство мебели и дверей (раскрой материала, шпонирование, сверление отверстий, строжка кромок, гравировка);
производство плинтусов, балясин (нанесение различных узоров на дерево, изготовление сложных орнаментов);
Изготовление барельефов, горельефов (снятие верхнего слоя деревянных элементов, благодаря врезному фрезерованию на различную глубину можно создать рисунок, который будет выступать над поверхностью);
Производство сувениров (деревянные фигурки и конструкции, гравированные картины).

Обратите внимание! Фрезерный станок может использоваться даже мастерами, изготавливающими деревянные игрушки и украшения.

Фреза – это режущий инструмент, который может иметь режущую кромку сложной формы. Как правило, все фрезы предназначены для работы во вращательном движении и поэтому имеют цилиндрическую форму. Такова же форма хвостовика фрезы, зажимаемого в цанге. Некоторые фрезы оснащены упорным роликом, чтобы расстояние между режущей поверхностью и разрезаемым материалом оставалось постоянным.

Обрезка кромок: использование шаблонов

Обрезать края на деревянной доске лучше всего с помощью ножа для резки досок. Если это невозможно, можно также использовать ручной фрезер, хотя это займет некоторое время. Это можно сделать как без шаблона, так и с шаблоном. Если у вас мало или совсем нет навыков, лучше воспользоваться шаблоном. Используются кромкофрезерные станки либо с одним подшипником в конце режущей части, либо с подшипником в начале (см. фото).

Кромочные фрезы.

Шаблоном может быть уже вырезанная доска или плоский предмет. Длина шаблона должна быть больше длины заготовки, как в начале, так и в конце заготовки. Это позволяет избежать неровных краев в начале и конце заготовки. Очень важно, чтобы шаблон или объект, выступающий в качестве шаблона, имел гладкую и ровную поверхность. Кроме того, его толщина не должна быть больше, чем зазор между подшипником и режущей частью.

Ширина заготовки меньше длины режущей части

Чем длиннее режущая часть, тем сложнее работать с инструментом, так как это требует больших усилий. По этой причине лучше начать с фрезы со средней длиной реза. Принцип окантовки заключается в следующем:

Шаблон должен быть закреплен так, чтобы он находился на правильной высоте и имел ровную горизонтальную поверхность.
Шаблон прочно закрепляется на столе или другой поверхности.
Резак с роликом устанавливается таким образом, что ролик перемещается по шаблону, а резец (режущая часть) – по заготовке. Выполняются все необходимые манипуляции с шаблоном, заготовкой и инструментом.
Резак приводится в рабочее положение и зажимается.
Затем инструмент включается и перемещается вдоль шаблона. Скорость инструмента должна зависеть от глубины обработки.
Фрезерный узел можно перемещать или тянуть по мере необходимости.

Остановитесь после первого прохода и проверьте качество работы. При необходимости можно сделать еще один проход, отрегулировав положение инструмента. Если качество удовлетворительное, зажимы можно снять, чтобы освободить заготовку.

При таком подходе можно удалить четверть круга по краю или в определенной его части. Для этого режущая кромка должна быть установлена так, чтобы она погружалась в заготовку на необходимую глубину.

Четверть среза на мебельном фасаде.

Если заменить фрезу на фигурную, переместить направляющую и использовать упор, то можно нанести на заготовку продольный рисунок (рисунок ниже).

Нанесение продольного рисунка на заготовку.

Если вы используете подобную технику фрезерования (с шаблоном), вы сможете легко освоить технику деревообработки в целом. Через некоторое время вы можете отказаться от трафаретов, так как их установка занимает много времени.

Как сделать прямую кромку без шаблона: здесь не нужен опыт.

Ширина заготовки больше, чем длина реза

Нередко толщина заготовки превышает длину фрезы. В таких случаях процедура выглядит следующим образом:

После первого прохода шаблон удаляется и выполняется еще один проход. В этом случае шаблоном будет служить уже обработанная деталь. Для этого подшипник направляется вдоль обработанной поверхности. Если режущая часть снова закончилась, необходимо сделать еще один проход.
Для чистовой обработки возьмите фрезу с подшипником на конце, переверните заготовку и зажмите ее. В результате подшипник скользит по заготовке. Такой подход позволяет обрабатывать толстые заготовки.

Для освоения ручного фрезерного инструмента потребуется много необработанных заготовок, которые впоследствии легко отбраковываются. Никто никогда не достигает успеха с первого раза. Чтобы чего-то добиться, нужно упорно тренироваться.

Получение различных форм краев

Если требуется обработка кромки, что вполне вероятно, сначала необходимо изучить состояние кромки. Если он неровный, его необходимо выровнять, а затем придать ему форму, выбрав подходящую фрезерную машину.

Закругленный край.

Поверхность должна быть подготовлена таким образом, чтобы фреза не копировала кривизну, по которой будет двигаться вал. В этом случае необходима последовательность действий, иначе положительного результата достичь невозможно.

Если вы хотите работать на очень изогнутой поверхности, вам понадобится шаблон. Вы можете вырезать его из фанеры толщиной около 10 мм, предварительно нарисовав и вырезав шаблон электрическим лобзиком. Край шаблона должен быть идеально обработан ручным фрезерным станком.

Нанесите рисунок на фанеру.

Чтобы отфрезеровать изогнутый край, сначала используйте фрезер без шаблона, делая грубый рез. Затем шаблон закрепляется, и заготовка готова. Если есть участки, где нужно снять много материала с помощью фрезера, их можно обработать лобзиком.
