Эта процедура подходит для всех типов питания шуруповертов. Процесс начинается с разборки батареи, проверки пониженного напряжения и неисправных частей с помощью мультиметра. На место неисправных частей вставляются новые мини-батарейки.
Как реанимировать аккумулятор шуруповерта в домашних условиях
Проблема с аккумуляторными устройствами заставляет пользователей искать способ реанимировать Ni-Cd аккумулятор от шуруповерта в домашних условиях. Используются различные варианты, окончательный выбор зависит от типа источника питания и причин отказа.
После ремонта батареи шуруповерта потенциалы на элементах будут разными, поэтому их необходимо выровнять. Заряжайте отремонтированный аккумулятор в течение длительного времени, например, на ночь. Затем оставьте остывать на 24 часа. Затем проверьте напряжение на всех элементах. Если все процессы были выполнены правильно, показания на каждой банке будут одинаковыми, напр. 1,2 – 1,3 В.

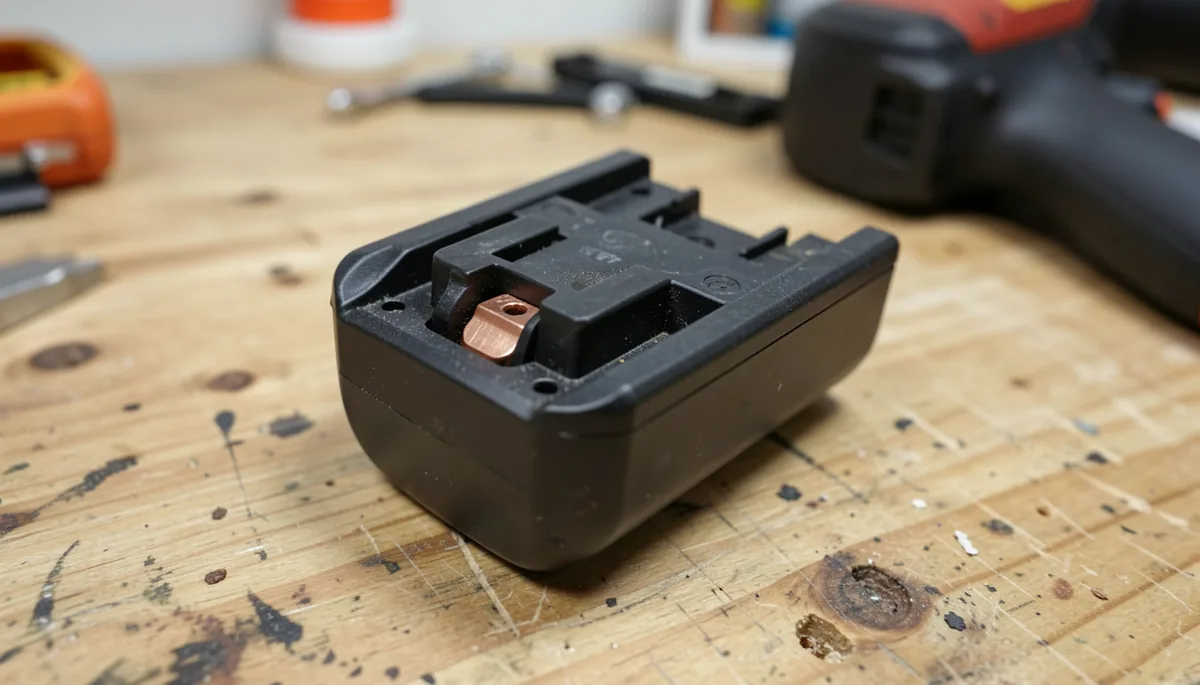

Снятие корпуса аккумулятора
Корпус каждой батареи является съемным. Он состоит из двух частей, которые соединяются маленькими винтами или клеем. В первом случае все просто – достаточно открутить винты и разделить части. Однако если корпус приклеен, вам придется потрудиться, чтобы точно добраться до ячеек, не повредив их. Сначала нужно провести лезвием ножа в любом месте стыка деталей, а затем вставить что-нибудь острое, например, саморез. Таким образом можно расклинить одну секцию. Затем аккуратно пройдитесь лезвием по всему периметру, отделяя склеенные части. Теперь корпус разобран. После ремонта его нужно будет заново склеить.
Место неисправности
Когда вы доберетесь до элементов батареи, вы увидите, что они представляют собой банки, соединенные последовательно. Поэтому один неисправный компонент может стать причиной плохой работы шуруповерта. Важным шагом в ремонте аккумуляторов для шуруповертов своими руками является поиск слабого элемента.
Испытание должно проводиться при полностью заряженной батарее. Все элементы следует извлечь из корпуса и, для удобства, разложить на столе так, чтобы соединительные штырьки были легко доступны. Измерьте напряжение на каждой банке с помощью мультиметра и запишите результат. Для удобства вы можете нарисовать схему на листе бумаги и записать показания там. Их можно отмечать непосредственно на ячейках.
Полезная информация: Для никель-кадмиевых батарей напряжение каждого элемента должно составлять от 1,2 до 1,4 В, а для литий-ионных батарей – от 3,6 до 3,8 В.
После измерения напряжения батарею собирают и работают с ней с помощью отвертки до тех пор, пока она не потеряет заряд. Затем снова разберите его, измерьте и запишите еще раз. Ячейки, имевшие наименьшие значения напряжения при первом измерении, имеют наибольшие потери. Стоит отметить, что разница в напряжении 0,5 – 0,7 В считается значительной. Такие клетки следует заменить.
Предупреждение! При ремонте аккумуляторов шуруповерта своими руками замена элементов считается более эффективной, чем их восстановление. Дело в том, что восстановленные банки долго не прослужат, и вскоре их все равно придется заменить. Поэтому лучше не делать двойную работу, а заменить их сразу.
Замена поврежденных клеток
Столкнувшись с неизбежным самостоятельным ремонтом аккумулятора шуруповерта, многие пользователи сталкиваются с вопросом, где взять новые банки. Вы можете найти старый аккумулятор, например, у друзей или гостей на тематических форумах. Используйте его в качестве донора и выбирайте из него рабочие клетки. Клетки можно приобрести отдельно. Они продаются в магазинах радио- и электротоваров или на сайтах частных объявлений. Некоторые мастера заказывают батареи с китайских сайтов. Цена одной банки варьируется от 100 до 200 рублей. Следует согласиться, что это не такая уж большая сумма по сравнению с покупкой новой батареи.
Совет: При выборе помните, что новые ячейки должны быть схожи по размеру и показанию тока с ячейками, которые вы заменяете.
Процесс замены поврежденных клеток довольно прост. Для тех, кто имеет опыт пайки, это не составит труда. Сначала аккуратно отрежьте соединительную пластину и удалите поврежденную банку. Постарайтесь сохранить эту пластину для подключения нового компонента. При сборке новой коробки убедитесь, что плюсовая и минусовая стороны правильно выровнены. При последовательном подключении выравнивайте ячейки так, чтобы минус предыдущей ячейки был направлен в сторону плюса новой ячейки. Чтобы банки надежно держались на месте, можно скрепить их по периметру скотчем.
Внимание! При пайке старайтесь не перегревать детали и работайте быстро. Важно соблюдать это правило, чтобы избежать перегрева батарей. В противном случае существует риск повреждения батареи.
Зарядка и разрядка отремонтированной батареи
После ремонта батареи шуруповерта потенциалы на элементах будут разными, поэтому их необходимо выровнять. Заряжайте отремонтированную батарею в течение длительного времени, например, на ночь. Затем оставьте остывать на 24 часа. Затем проверьте напряжение на всех элементах. Если все процессы были выполнены правильно, напряжения в каждой ячейке будут одинаковыми, например, 1,2 В – 1,3 В.
Следующий шаг – полная разрядка аккумулятора. Работайте отверткой до тех пор, пока заряд не исчезнет. Затем полностью зарядите камеру. Повторите цикл зарядки/разрядки еще 2 раза. Это поможет продлить срок службы заряженной батареи.
В заключение следует отметить, что данную статью не следует воспринимать как точное руководство по ремонту аккумуляторов шуруповерта своими руками. Это лишь один из способов вернуть батарею к жизни. Если тема вас заинтересовала, изучите ее на инструментальных форумах, поговорите с мастерами, которые делятся своим опытом, задайте им вопросы. Постарайтесь извлечь уроки из их опыта и посмотрите, сможете ли вы сделать то же самое.
Если аккумуляторная отвертка быстро расходует заряд батареи после полной зарядки, а затем продолжает работать некоторое время, это означает, что в никель-кадмиевых или никель-металлогидридных батареях возник “эффект памяти”.
Распознавание неисправного аккумулятора шуруповерта
1. полностью зарядите аккумулятор, отключите его от зарядного устройства и разберите его, чтобы получить доступ к элементам.
2. С помощью мультиметра измерьте напряжение (в режиме DCV) каждого элемента (батареи).
3. в хорошем состоянии Ni-Cd и Ni-MH дают 1,2-1,4 В, а Li-Ion – 3,6-3,8 В.
4. установите батарею и разряжайте ее до тех пор, пока отвертка заметно не ослабнет.
5. снова разберите его и измерьте – падение напряжения до 0,4-0,8 В указывает на то, что такой элемент изношен.
Затем батарея вставляется в шуруповерт и работает до тех пор, пока мощность не начнет заметно падать. Снова снимаются показания напряжения, и те “банки”, у которых разница в напряжении с “более сильными” составляет 0,5-0,7 В, следует отсортировать, выбросить и заменить новыми ячейками, аналогичными старым, заказав их заранее в интернет-магазине.
Восстановление аккумулятора путем замены нескольких элементов
Восстановление батареи шуруповерта путем замены нескольких элементов может быть эффективным для всех типов батарей. Это не представляет для них опасности, как и работа с дистиллированной водой, при условии соблюдения осторожности при пайке.
Сначала измерьте мультиметром выходное напряжение каждого “банка”, которое в сумме должно составлять 12-14 В. Соответственно, напряжение одной банки должно составлять 1,2-1,4 В. Значения U сравниваются друг с другом, и самые слабые компоненты отмечаются маркером. Подробнее о том, как проверить аккумулятор шуруповерта мультиметром →
Затем батарея вставляется в шуруповерт и работает до тех пор, пока мощность не начнет заметно падать. Снова снимаются показания напряжения, и те “банки”, которые имеют разницу в напряжении 0,5-0,7 вольт по сравнению с “более сильными”, следует отсоединить, выбросить и заменить новыми, аналогичными старым, заказав их заранее в интернет-магазине.
Цепь батареи желательно припаять точечной сваркой, но если это невозможно, то ничего не остается, как использовать обычный паяльник и делать все максимально быстро и четко, чтобы максимально предотвратить перегрев батареи.
Не следует терять “родные” соединительные пластины аккумулятора и припаивать их заново, не меняя полярности. Кроме того, все ячейки в цепи должны иметь одинаковую емкость.
После завершения пайки установите аккумулятор обратно в шуруповерт и проведите 2-3 полных цикла “заряд-разряд” для выравнивания энергетического потенциала всех аккумуляторов. Чтобы обновленный аккумулятор прослужил дольше, тренируйте его таким образом 2-3 раза в месяц. Как быстро и полностью разрядить аккумулятор шуруповерта
Срок службы батарей относительно невелик – в среднем 5 лет. Через некоторое время батарея внезапно перестает работать. В такой ситуации не всегда есть возможность быстро получить новый источник питания, поэтому домашнему мастеру приходится решать проблему, как восстановить аккумулятор шуруповерта, хотя бы на короткое время. В некоторых случаях после успешного восстановления аккумуляторы работают нормально довольно долгое время.
Как устранить эффект памяти
Если аккумулятор часто недозаряжается, а затем перезаряжается, возникает так называемый эффект памяти. Это означает, что батарея постепенно вспоминает минимальный порог зарядки и разрядки, что означает, что ее емкость используется не полностью, и емкость постепенно уменьшается, и так далее, и так далее.
Эта проблема возникает в основном с никель-кадмиевыми батареями и в меньшей степени с никель-металл-гидридными батареями. В обоих случаях необходимо восстановить емкость батареи. Эффект памяти вообще не применим к литий-ионным батареям.
Чтобы решить вопрос о возможности или невозможности ремонта элемента, рекомендуется полностью разрядить и зарядить аккумулятор с помощью 12-вольтовой лампы. К нему припаиваются плюсовой и минусовой провода и подключаются к клеммам аккумулятора. Эта процедура повторяется пять или более раз.
При ремонте аккумулятора шуруповерта вам понадобятся:
Проверка батареи после ремонта
После замены элементов батареи необходимо выполнить выравнивание потенциалов на всех элементах батареи. Для этого поместите его в зарядную станцию на длительное время. После зарядки батарею следует оставить для восстановления примерно на 24 часа.
Аккумулятор можно разрядить, поработав гаечным ключом до полной разрядки или подключив его к нагрузке. Например, лампа накаливания подходящего напряжения. Цикл заряда и разряда следует повторить дважды, чтобы выровнять заряд батареи.
Потому что есть подозрение, что эти методы – лишь попытка заставить клиента отказаться от неудобной процедуры заказа/доставки.
Да.
Я делаю сложные ремонты в некоторых московских сервисах, но уже не так, как раньше, потому что все научились менять аудиокодеки с контроллерами заряда. А многие бросили из-за разницы в 200 рублей экономить, и несут их в совок на ремонт. Уже несколько лет они практически бесплатно получают там свои телефоны, а многие способны согнуть десятки тысяч за замену дисплея).
Но если они этого не делают или уже сделали, то эти мастера приносят его мне. 50% техники оттуда уже мертвы, не имея возможности адекватно восстановить затраты на ремонт, остальное все еще возможно, если вы соберете разумную сумму денег.
Эта Poshka попала ко мне после замены заднего стекла на лазерное. Стекло было заменено, но звук был прерывистым, и микрофон вышел из строя через 1 день после замены. Первоначально я сказал, что нужно заменить весь нижний провод и все будет хорошо, но в сервисе попросили меня посмотреть.
Оказалось, что это произошло из-за закупоренного угла:
Чтобы добраться до Седова, нужно открутить очень много оборудования и антенн:
Вот та самая петля, через которую проскочил кусочек фотонного лазера:
7 шакалов из 10)
Вот более подробный обзор:
Поскольку оригинальный шлейф на 11 pro стоил как бюджетный телефон в то время, или 8k, было решено сделать этот.
Я никогда не находил никаких проблем со звуком, поэтому я просто делаю микрофон.
20 минут времени и готово:
Расстояние между рельсами в некоторых местах меньше миллиметра, и они держат 230 градусов только благодаря точности и быстрому нажатию. Вы должны делать это в соответствии с принципом точечной сварки. Но это мелочи, простой, но утомительный ремонт.
Я упаковываю все собранное в капот и замазываю маркером, чтобы не было видно)
Он собрал его, проверил, вернул обратно. Взял за него 1500 рублей при условии, что дисплей будет отклеен, а от оптовика он его прикрывает, принося постоянный поток техники.
Все бы хорошо, только через неделю звук из нижнего динамика пропал, а микрофон начал записывать с шумом. Ну, дерьмо. Я говорю ему, чтобы он взял оригинальный кабель и принес его мне, я заменю его бесплатно и отвезу обратно.
Я вернул его:
Да, это оригинал. Но это для пайки! Вася, ты долбаный крот, я тебе говорил, что его надо удалить и проблем не будет.
Но нет, говорит он, полосатый стоит дорого, а этот в два раза дешевле.
И я ему говорю, что звук надо будет восстанавливать, и я возьму за ремонт три тысячи минус пятьсот рупий и доплачу 1500.
Согласен.
Ну, логика, конечно, такая. 3500 за шлейф и 3000 за работу, при условии, что снятый шлейф стоил 8 тысяч (сейчас дешевле). Меньше хлопот в обе стороны.
Я покажу вам, почему снятый оригинал на 11 pro стоит столько денег.
На этой гирляндной цепочке есть полная плата из двух плат, которая крепится пайкой bga под слоем 3. Обычно плата с разъемами идет на оригинальную плату. Эта плата отвечает за звук, кнопки громкости и выключения, вибромотор, динамик и зарядку телефона. Т.е. полная аудиосистема с питанием непосредственно от аккумулятора. Да, аккумулятор в этом телефоне имеет 2 разъема: один для подключения к материнской плате, а другой для усиления и поддержания звука нижнего динамика. И все это на нижней петле:
Теперь вам нужно отпаять плату. Я делаю это так:)
Вот как это выглядит в профиль:
И это на квадратный дюйм)
драйвер вибромотора и основной начальный синхронизатор для аудиосистемы, нижний динамик и правый большой – вторичный аудиодрайвер для всего телефона)
Мне нужен один из них, а именно динамик.
Я снимаю его и краду с доски 11 iPhone. Я вырезал раму с обеих сторон вручную, потратил 2 часа на пайку и установку патрубка:
Я сделал это в обоих направлениях. Я не мог зарядить телефон, вибратор отказывал, или телефон вообще не включался. Дошло до того, что я сделал все, но кнопка уменьшения громкости не сработала. Я проклинал все решения инженеров по миниатюризации телефонных плат, но все равно сделал это.
Через месяц отказала кнопка увеличения громкости.
Я сказал ему, что замена нижнего патрубка решит проблему. Его клиент остался без телефона на неделю, потому что в Москве эта услуга недоступна. Ожидание доставки, ожидание ремонта, ожидание обратной доставки. Это можно было сделать за несколько часов. 1. Замена. Нижняя. Петля. Оригинал!
Сколько сэкономил сервис? 1500р. И вы хотели удовлетворить клиента. Да. Чтобы доставить себе удовольствие. Китайский дисплей стоил в три раза больше доллара, а шлейф мог достаться бесплатно. И тогда мы бы победили. Меньше хлопот, меньше негатива, я бы не злился. Идиллия)
Но увы.
В итоге я не получил свои деньги обратно. Потому что тебе не нужно экономить на мне. Я сделал свою работу и предупредил вас, как вам следовало поступить в первую очередь.
Предстоящие посты:
Как не приготовить iPhone в микроволновой печи. iPhone SE.
Техники вынесли приговор процессору. Этот телефон является стоковым. iPhone 8 plus.
Немного поскользнулся на iPhone. iPhone 11 pro.
Я подключил динамик, и телефон взорвался. Разница потенциалов. iPhone SE + видео полного ремонта на скорую руку.
Вы можете проголосовать за это на моем insta.
Владельцы BMW, когда оплачивали работу механика.
Пошел ты, до завтра!
Восполняйте запасы электролитов.
Разнообразие аккумуляторов
Развернув корпус отвертки руками, вы заметите несколько аккумуляторов, соединенных металлическими пластинами. Их следует сфотографировать или зарисовать – схема будет полезна при сборке. Затем батареи можно извлечь для определения их типа и параметров. Эта информация видна на корпусе в виде маркировки.
В шуруповертах используются два типа батарей: литиевые и никелевые. Между ними проводится различие:
- Никель-кадмиевые батареи. Их емкость составляет 1,2 В. В собранном виде такие батареи способны выдавать до 12 В с приличной емкостью в ампер-часах. Основным недостатком этих батарей является эффект памяти, который заряжает батарею только до определенного уровня.
- Никель-металлгидрид. То же, что и выше, 1,2 В на секцию. Менее подвержен эффекту памяти, но заряжается еще дольше. Плохо переносят низкие температуры и со временем теряют свой первоначальный срок службы.
- Литий-ионный. В отличие от никелевых батарей, они могут постепенно заряжаться, даже если они не полностью разряжены. Они хорошо переносят низкие температуры, поэтому их можно использовать даже при отрицательных температурах. Емкость одной банки составляет около 3,5 В с коротким временем зарядки.
- Литий-полимерные батареи. Батареи с повышенной емкостью и без эффекта памяти. Основным недостатком является то, что они не могут быть продлены. Когда срок их службы подходит к концу, они должны быть утилизированы и приобретены новые.
При обновлении аккумулятора шуруповерта необходимо выбирать аккумулятор того же типа. Взаимозаменяемыми являются только никелевые батареи, поэтому невозможно комбинировать NiCd и Li-ion батареи из-за разницы в емкости, токах и времени зарядки.
Фактически, аккумулятор смог восстановить около 8% от первоначально заявленной емкости шуруповерта. На самом деле это не так уж плохо, но я бы посоветовал заменить батарейки на новые, большей емкости.
Запасные части для ударных гайковертов
Двигатели отверток редко перегорают, но если это происходит вы можете забрать за 500 – 1000 с другой моделью.
Двигатели отверток также могут изнашиваться угольные щетки. Их можно купить по цене от 50 до 100 рублей.
Аккумуляторы для шуруповертов Аккумуляторы для шуруповертов очень похожи друг на друга, даже по форме и креплению. Поэтому если вы не хотите иметь дело с электроникой, вы можете поискать сменные варианты.
Зарядные устройства также часто перегорают от скачков напряжения в сети или просто теряются на месте. Совместимый блок питания для зарядного устройства можно найти примерно за 500 рублей.
Биты для отвертки обычно считаются расходными материалами. В зависимости от длина , металл и исполнение может стоить от 20 до 500 рублей.
На этом моменте я закругляюсь и привожу видео мастера Сергея по восстановлению никель-кадмиевого аккумулятора шуруповерта.
О том, как реанимировать аккумулятор шуруповерта, вам расскажут мастер Сергей и мастер пайки.
