Как снять ручку с межкомнатной двери

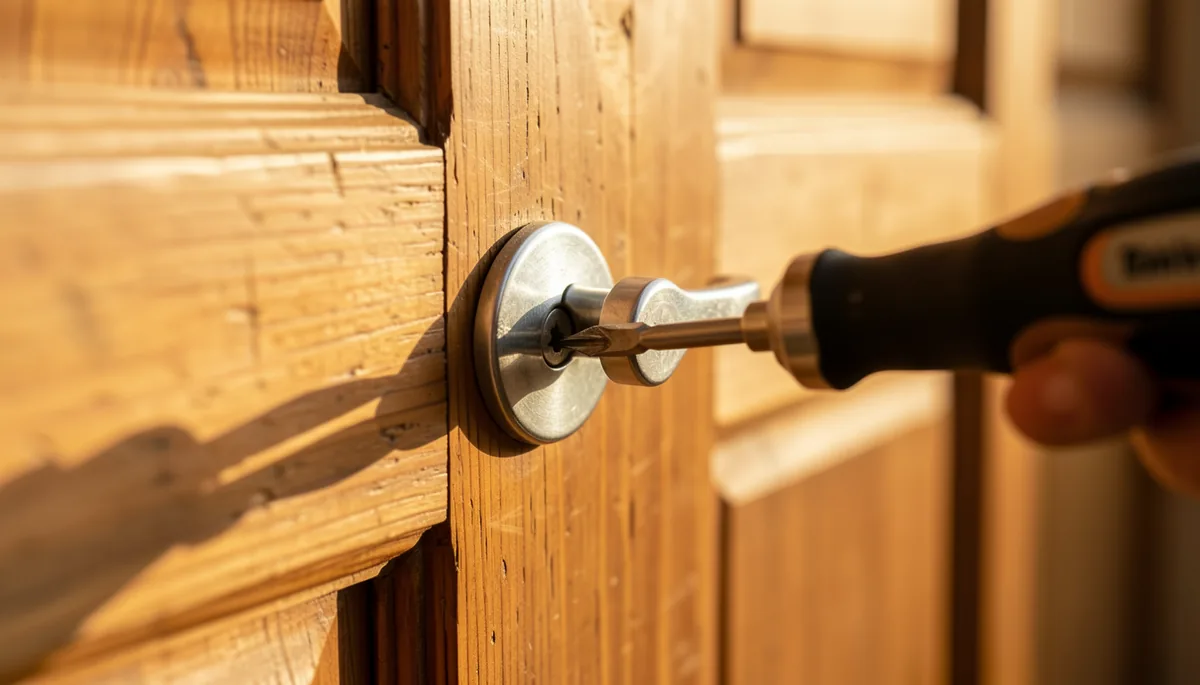

Рис. 38 Снятие неподвижной ручки

Как разобрать и снять ручку с межкомнатной двери

Межкомнатные двери устанавливаются в каждой квартире, частном доме или офисном помещении. Эти внутренние элементы выполняют эстетические, барьерные и звукоизоляционные функции. Их функция заключается в периодическом открывании и закрывании, что осуществляется с помощью запорного механизма и ручки. Эти детали часто выходят из строя после нескольких лет эксплуатации из-за физического износа. Нет необходимости вызывать специалиста для замены ручки. Каждый домашний мастер может самостоятельно разобрать и снять ручку с межкомнатной двери и заменить ее, используя базовый набор простых инструментов.


Рис. 1 Ассортимент ручек для межкомнатных дверей

Закройте дверь и отметьте место на торце рамы, куда упирается язычок замка. С помощью сверла с пером проделайте в нем отверстие. Зубило поможет вам выбрать правильную глубину. Приложите монтажную планку и прикрутите ее с помощью саморезов.

3. процесс установки

Предположим, вы установили новую межкомнатную дверь. Теперь необходимо установить ручку. Функционирование ручки зависит от качества рабочего механизма и правильной установки. Прежде чем описывать процесс установки, мы предлагаем вам ознакомиться с его компонентами.

Схема дверной ручки кнопочного типа

1661_shema_handle

1 – внутренняя вращающаяся ручка; 2 – технологическое отверстие; 3 – пружинная защелка; 4 – кнопка блокировки; 5 – вал ручки; 6 – декоративный хомут; 7 – монтажная пластина; 8 – цилиндр запорного механизма; 9 – декоративный хомут; 10 – внешняя вращающаяся ручка; 11 – храповой механизм; 12 – монтажная пластина на краю двери; 13 – ответная пластина рамы.

Проделывание отверстий в дверном полотне

Сначала сделайте цилиндрическое сквозное отверстие. С помощью измерительной ленты отмерьте расстояние от 1 до 1,2 метра от пола. Сделайте замер карандашом. Отмерьте расстояние от торца двери, равное длине механизма замка. Вы можете измерить механизм линейкой или обратиться к инструкции производителя (там должны быть все чертежи). Эта точка пересечения будет центром отверстия. Сначала с помощью дрели сделайте отверстие диаметром 5-6 мм. Затем установите сверло с диаметром, равным диаметру отверстия для внутреннего механизма ручки – обычно он указан в инструкции.

Полезный совет! Чтобы сделать чистое сквозное отверстие корончатым сверлом в дверном полотне, сначала сделайте неглубокий пропил с одной стороны двери – 5 или 10 мм. Затем просверлите сквозное отверстие с другой стороны двери, центрируя сверло по центру отверстия. Это предотвратит отслаивание декоративного покрытия по краю, когда корончатое сверло выйдет с обратной стороны.

В конце двери подготовьте отверстие для защелки в соответствии с разметкой. Для этого с помощью дрели с перочинным сверлом проделайте отверстие. Если он слишком мал, его можно расширить с помощью зубила. С помощью того же ручного инструмента сделайте небольшое углубление для паза пластины, которая будет привинчена к торцу.

Установка ручки

Сначала вставьте защелкивающийся механизм через отверстие в лицевой панели и прикрутите пластину на место саморезами.

1661_ustanovka1

Затем вставьте часть ручки со вставкой в паз в механизме блокировки. С обратной стороны монтажная пластина, выступающая из дверного полотна, прикручивается к вставке и закрепляется саморезами. Затем устанавливается декоративный фланец. Важно, чтобы небольшой паз на краю фланца находился внизу – из эстетических соображений. При этом технологическое отверстие должно быть совмещено с внутренним пружинным зажимом. В противном случае будет трудно снять кронштейн при необходимости. Когда все части ручки замка будут расположены, как показано на рисунке, установите ручку, вдавив ее – внутренний штифт зафиксирует ее на месте.

Установка реакционной ленты

Закройте дверь и отметьте место на фланце рамы, где будет зацепляться язычок замка. С помощью сверла с ручкой проделайте в нем отверстие. Долото поможет вам выбрать правильную глубину. Наложите монтажную планку и прикрутите ее на место с помощью саморезов.

Готово! В среднем, чтобы установить защелкивающийся кронштейн своими руками, вам потребуется от 20 до 30 минут. Самое главное – не спешить и читать инструкции и замеры, которые дает производитель. Тогда вы добьетесь успеха с первого раза!

Отдельно стоит упомянуть об установке так называемого держателя розеток. Его внутренний механизм имеет внушительные размеры. В торце двери делается гнездо – его сначала сверлят, а затем расширяют зубилом до нужных размеров. Поместите механизм внутрь дверного полотна, чтобы проверить его. Сделайте углубления для лицевой панели. Затем отметьте положение скважины и квадрата ручки на поверхности дверного полотна – просверлите отверстия. Вставьте внутрь механизм защелки и закрепите его саморезами. Затем ручки крепятся с обеих сторон двери. Реакционная пластина устанавливается так же, как и кнопочная рукоятка.

Существует 2 классификации дверных защелок:

Разнообразные дверные защелки

imgЗащелки хорошего качества должны надежно удерживать створку в закрытом положении, быть бесшумными и иметь надежный запорный механизм.

Современные защелки различаются по разным признакам:

  1. Структура. Существуют магнитные, ригельные, роликовые, ригельные, электромеханические и электромагнитные защелки.
  2. Способ монтажа. Они могут устанавливаться в отверстия или монтироваться на поверхность.
  3. Наличие дополнительных функций. Эти устройства оснащены защелками или замками.
  • Защелкивающиеся болты требуют применения силы для запирания двери. После характерного щелчка створку можно открыть, нажав на ручку или повернув ключ. Ручка не только закрывает и открывает дверь, но и играет эстетическую роль и должна соответствовать дизайну интерьера помещения.
  • Роликовые шестерни расположены на дверном полотне или на дверной раме. Когда створка закрывается, подпружиненный ролик входит в отверстие на противоположной стороне балки и запирает внутренний блок. Этот тип защелки устанавливается отдельно или совместно с замком. Если используется только роликовая защелка, створка не может быть надежно закреплена. Если на устройство нажать с определенной силой, дверь откроется.
  • Магнитные устройства – Принцип их действия основан на способности притягивать металлические предметы. Этот запорный механизм легко защелкивается, а также легко открывается при необходимости. Более сложные версии оснащены трещоткой. Дверь можно открыть с помощью поворотной ручки или рукоятки.
  • Устройства фиксации сочетают в себе функции замка и защелки. Они поставляются без ручки. Их можно отпереть с помощью ручки или ключа. Защелка помогает скрыть ригель в корпусе замка. Это предотвращает непреднамеренное защелкивание механизма.
  • Электромагнитные или электромеханические устройства используются для дистанционного управления запорным механизмом. Обычно устанавливается у входа на охраняемую территорию. Требуется установка дополнительного источника питания. В противном случае комната останется открытой в случае отключения электроэнергии.

Электромагнитные защелки, с другой стороны, делятся на:

  • Нормально открыто. В случае отключения электроэнергии они остаются открытыми, и люди могут беспрепятственно покинуть помещение.
  • Нормально закрыто. В случае отключения электроэнергии устройства остаются закрытыми. Это обеспечивает безопасность помещения даже в случае отключения электроэнергии.
  • С функцией ограничителя. При восстановлении питания защелка открывается. Он остается в этом состоянии до тех пор, пока не откроется в обычном режиме.

Все типы электромагнитных защелок полезны по-своему и подходят для конкретных применений.

После длительного использования или небрежного обращения защелка может деформироваться или заблокировать магнитный элемент. Поэтому арматура должна быть демонтирована для регулировки механизма или для полной замены.

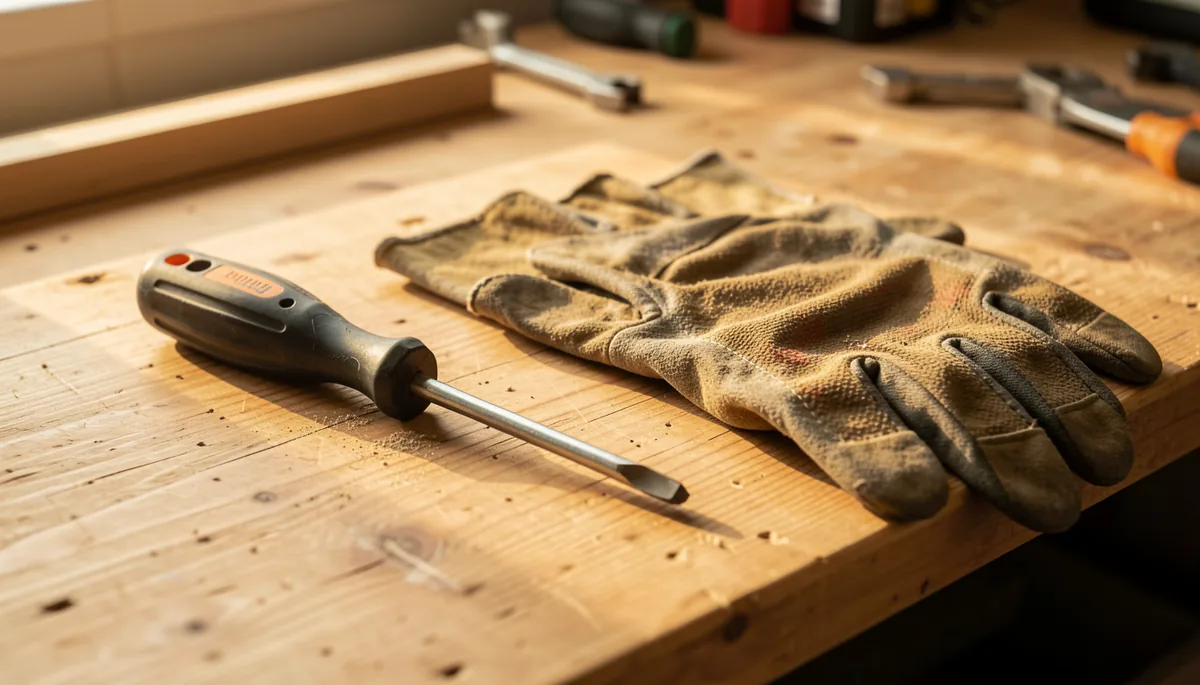

Инструменты

В зависимости от конструкции аппаратных компонентов для сборки и разборки могут потребоваться следующие инструменты:

  • Набор отверток;
  • Резак;
  • Молоток;
  • Электрическая дрель с набором сверл;
  • Маркер;
  • Измерительная лента;
  • Электрическая отвертка;
  • Долото.

Имея под рукой необходимые инструменты и инструкции по установке, вы можете самостоятельно установить любую ручку.

Мы хотели бы перечислить компоненты поворотных и кнопочных устройств отдельно, чтобы в дальнейшем было легче понять, как разобрать ручку межкомнатной двери. Компоненты ручки включают в себя:

Уход за приспособлениями

Замена ручки не является сложным процессом. Однако правильный уход за арматурой гарантирует ее долговечность и безотказную работу. Интенсивное использование приводит к износу запорных механизмов. Они изнашиваются, стареют, не поворачиваются и не защелкиваются. Рекомендации по уходу:


  • Очистка. Удалите пыль с замков с помощью специализированного чистящего средства. Не используйте вещества, содержащие агрессивные кислоты, щелочь или абразивные частицы. Дверная фурнитура страдает от таких элементов и быстро ржавеет. После очистки протрите его сухой чистой тканью.
  • Проверка механизмов. Если пользователь почувствует, что рукоятка ослабла, ее необходимо затянуть. Небрежное, халатное обращение приведет в конечном итоге к поломке всех механизмов, имеющихся в конструкции.
  • Дополнительный уход за дверью. Во влажных помещениях он подвержен поражению плесенью и грибком. Древесные листья подвергаются нападению насекомых. Наносятся герметизирующие составы против влаги. Когда полотно разбухает, дверной замок ржавеет и выскальзывает. В результате конструкция не закрывается, а ручка повреждает софит и стены.
  • Аккуратное обращение. Обращайтесь с ним осторожно и будьте внимательны, чтобы не нанести механических повреждений. Перетягивание, сильное захлопывание двери приводит к потере дизайна и функциональности.

Существует несколько решений этой проблемы:

  1. Заполните небольшие щели силиконовым герметиком и заделайте их так, чтобы новый слой не выходил за пределы дверного полотна. В противном случае дверь не закроется. Дождитесь полного высыхания поверхности и отшлифуйте ее. Выберите цвет, соответствующий цвету поверхности двери.
  2. Для больших щелей используйте древесные опилки из того же материала, что и дверь. Выбирайте щепу с одинаковыми размерами зазоров. Аккуратно вставьте его, запечатайте герметиком, а затем шпатлевкой. Деталь можно закрепить с помощью строительного клея. Самое главное – он не должен выступать за контур элемента. После высыхания проверьте, может ли дверца полностью закрыться.

Поворотные ручки снимаются аналогичным образом. Но у них есть свои нюансы:

Прежде чем приступить к разборке замка для межкомнатной двери, необходимо указать на распространенные дефекты устройства:

  • Опускание L-образной ручки или поворот шарика требуют значительных усилий, это называется заклиниванием ручки;
  • Ручка не возвращается в исходное положение, это вызвано пружиной, которую необходимо заменить;
  • защелку трудно вставить и вынуть из замка – винты, перемещающие защелку, неисправны
  • ручка отсоединилась от дверного полотна и разболталась; это не всегда является следствием ослабления крепежа, иногда это следствие разболтанности всего механизма;
  • заклинило язычок.

Точность установки и эксплуатации проверяется как на самой арматуре, так и на барабанном устройстве, приводимом в действие ключом.

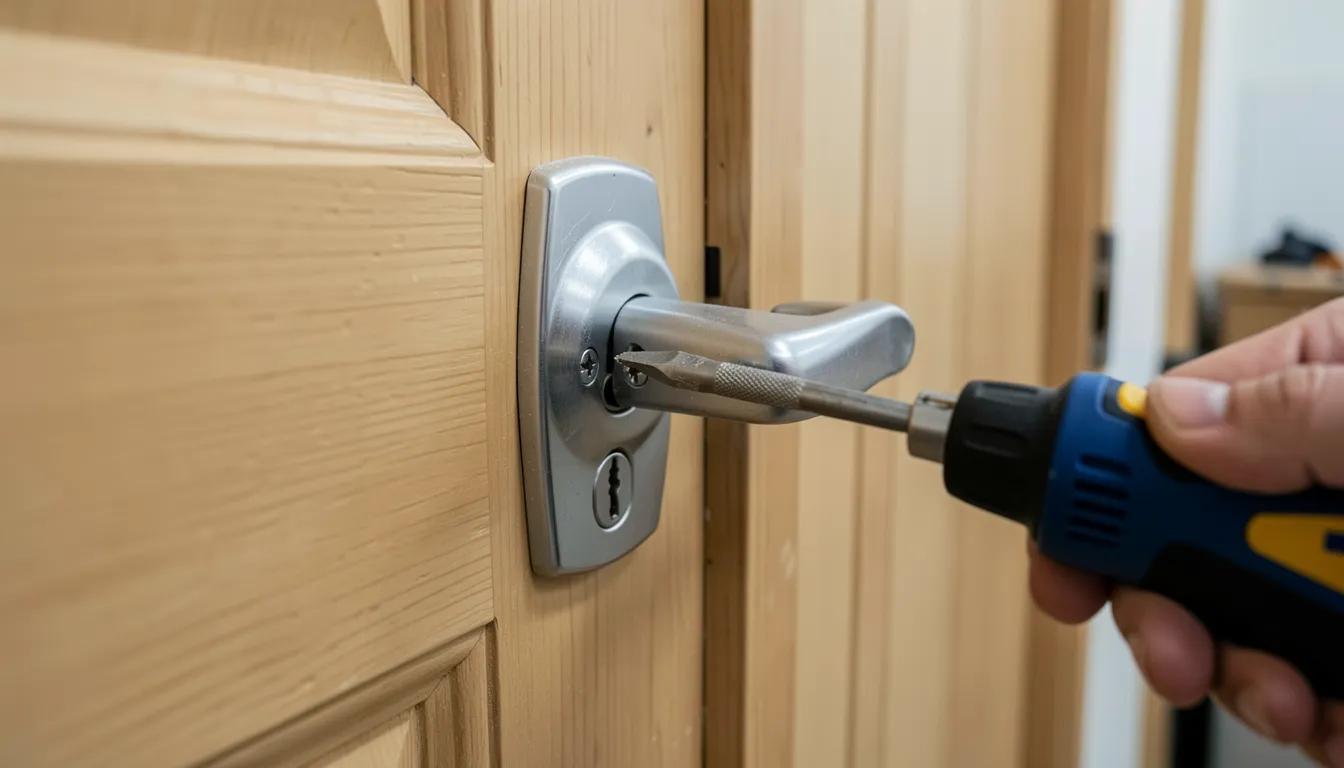

Снятие дверной фурнитуры не представляет проблемы при наличии необходимых инструментов и минимальных теоретических знаний о механизме. Снять ручку межкомнатной двери можно самостоятельно, не вызывая мастера. Для этого следуйте инструкциям:

  • Поддержите и закрепите дверь в фиксированном положении.
  • Подденьте декоративный воротник ножом и слегка оттяните его. Под ним находятся крепежные элементы, которые необходимо открутить.
  • На декоративном фланце нажимного устройства имеется подпружиненный стопорный штифт. Вставьте его с помощью отвертки. В поворотных моделях штифт расположен внутри корпуса. Для доступа к нему вставьте гаечный ключ или шило через отверстие в технологическом фланце. Если штифт не ощущается, поверните фланец до соприкосновения со штифтом.
  • Одновременно вставьте штифт и потяните дверцу в сборе в сторону.
  • Ослабьте крепежные винты.
  • Отделите внутреннюю сторону компонента двери от внешней стороны, снимите ручку и декоративный хомут.
  • Если замок необходимо снять и заменить или отремонтировать, выкрутите винты, крепящие его к боковой части дверного блока, снимите стержень, а затем механизм.

При замене якоря не следует разбирать его для получения деталей. Он крепится к конструкции двери в обратном порядке. Если ручку или замок необходимо отремонтировать или заменить, их необходимо снять.

Частым явлением является отсутствие смазки, что приводит к заклиниванию механизма. Отсутствие смазки приводит к истиранию металлических деталей и их преждевременному выходу из строя. Если замок засорен, ситуация ухудшается. Чтобы решить эту проблему, необходимо разобрать ручку и тщательно смазать все динамические части. В некоторых случаях достаточно просто нанести немного масла на винт и много раз повернуть ручку, чтобы смазка распределилась по механизму. Эта простая процедура устраняет скрипы и заедания и значительно продлевает срок службы фурнитуры межкомнатных дверей.

Устранение дефицита смазки

Смазочное голодание – распространенное явление, которое приводит к заеданию механизма. Отсутствие смазки приводит к истиранию металлических деталей и их преждевременному выходу из строя. Если замок засорен, ситуация ухудшается. Для устранения этой проблемы ручка разбирается, и все динамические компоненты тщательно смазываются. В некоторых случаях достаточно нанести немного масла на винт и несколько раз повернуть ручку, чтобы распределить смазку по механизму. Это простое действие устраняет скрипы и заедания и значительно продлевает срок службы фурнитуры межкомнатной двери.

Первое, что необходимо сделать при снятии ручки замка межкомнатной двери с автоматическим механизмом запирания, – это выкрутить винты с помощью отвертки. Затем открутите компоненты розетки. Открутите стержень с помощью гаечного ключа.

Существует несколько способов снятия ручки на круглых межкомнатных дверях с защелкой. Вот самый распространенный из них.

Снимите декоративные накладки с помощью отвертки, сначала с той части, где расположено запорное устройство. Нажмите на защелку и одновременно потяните ручку на себя.

Затем выкрутите два винта, а затем снимите части фиксирующего кронштейна.

Затем вытащите защелку, открутив винты, и отпустите защелку.

Это позволяет легко снять любую дверную ручку своими руками.
