Я использую специальное устройство для проверки работы пульта дистанционного управления, но дома подойдет и камера смартфона.
Спасительные советы о том, как вернуть работоспособность кнопок пульта дистанционного управления
В сегодняшней реальности трудно представить себе жизнь без пультов дистанционного управления, но, как и все технические средства, они подвержены сбоям.
Как профессиональный ремонтник такого рода устройств, я считаю, что одним из лучших способов восстановления работы кнопок пульта дистанционного управления является использование электропроводящей нити
Ранее, как и многие другие, я рассуждал так: токопроводящий слой, напыленный на резину, со временем стирается, но я решил взглянуть на это под несколько иным углом, предположив, что в процессе частого давления на резину она покрывается микротрещинами, которые постепенно увеличивают электрическое сопротивление слоя, доводя его до высоких значений и в конечном итоге приводя к полному отказу кнопки.
Добавлю, что глубоко этот вопрос я не изучал, поэтому, но только исходя из этого предположения, после обычного вскрытия и обслуживания устройства, я решил попробовать прожечь контактную часть кнопок паяльником, с максимальной температурой 450°C и временным интервалом порядка секунд.
Результат оказался очень хорошим, что позволило восстановить почти одинаковое сопротивление всех кнопок пульта дистанционного управления.
Я использую специальное устройство для проверки работоспособности пульта дистанционного управления, но дома достаточно камеры на смартфоне.
Когда речь идет о дорогих и редких пультах дистанционного управления, всегда стоит приложить усилия для их ремонта, но относительно не дорогих, а также старых изношенных кнопок, составляющих большую часть их общего количества, покупателю часто приходится выбирать, в целях экономии, какие из них важны для него для последующего восстановления, поэтому я решил попробовать найти способ, легкого и главное массового восстановления кнопок пульта дистанционного управления.
Думаю, мне это удалось, и теперь в зависимости от того, какие пуговицы мне достались, гладкие или рифленые, я восстанавливаю одни важные пуговицы традиционным методом, а другие – методом, описанным выше.
Поскольку кнопки с накаткой очень хорошо восстанавливаются, нет смысла приклеивать к ним обоймы.
В заключение хотелось бы отметить, что не стоит доводить пульт до полной непригодности, и, на мой взгляд, его стоит ремонтировать при первых признаках неисправности.
В любом случае, я сделал то же самое со своим пультом дистанционного управления.
На этом пока все.
Удачи!
Кстати, на наш взгляд, он работает гораздо лучше.
Ремонт пульта дистанционного управления
Наиболее распространенной неисправностью, непреднамеренно внесенной в конструкцию производителями пультов дистанционного управления, является (судя по моей собственной практике ремонта пультов) плохой контакт между плюсовой и минусовой клеммами и источником питания. Изготовленные из сплава, не совсем подходящего для этого типа устройств, они легко гнутся и теряют былую упругость в процессе эксплуатации (особенно после истечения срока гарантии). Нарушение пружины этих контактов можно быстро и навсегда устранить, поместив между ними и торцом платы нежесткую резинку (например, бумажный ластик), которая будет прочно удерживать контакты на элементах источника питания.
Второй наиболее распространенной неисправностью RC-панелей является ухудшение контакта между графитовыми печатными частями платы и токопроводящей резиной, прижимаемой к ним кнопками управления. Это происходит из-за жира, попавшего между кнопками и контактами платы, качество самой резины ухудшается, и после 2-3 лет использования в результате химической реакции выделяется маслоподобное вещество. Покрывая печатную плату, он мешает контактам.
Другая распространенная неисправность заключается в том, что наиболее часто используемые кнопки перестают работать или работают, но только при сильном нажатии. Это приводит к износу проводящего покрытия на контактах резинового основания. Резиновые контакты под кнопками физически изнашиваются, теряя свою проводимость. Графитовые компоненты на печатной плате также изнашиваются. Если это произошло, замените резину и кнопки на новые (продаются на радиорынках). Этот набор состоит из маленьких проводящих кружочков и клея для наклеивания на старые, изношенные проводящие контакты на резиновой основе.
А печатную плату следует аккуратно очистить от налипшей жидкости сухой мягкой тканью. Графитовые контакты можно легко восстановить с помощью “мягкого” карандаша.
Предупреждение. Вопреки общепринятой практике радиолюбителей, никогда не протирайте графитовые контакты на печатной плате спиртом или одеколоном (тем более растворителями). Спирт и растворители разрушают графит.
Чтобы убедиться, что печатная плата пульта дистанционного управления находится в хорошем состоянии, выполните следующие действия. После того как вы собрали пульт дистанционного управления в корпусе, не спешите класть резиновый коврик с кнопками на отведенное место. С другой стороны, необходимо вставить блок питания. Затем, используя мини-булавку, скрученную из фольги, поочередно коснитесь всех графитовых контактов на плате (через отверстия для кнопок).
Если телевизор нормально реагирует на команды пульта дистанционного управления, это означает, что плата пульта дистанционного управления исправна и требуется заменить только резину кнопок.
Если пульт дистанционного управления не отвечает, это может быть связано с инфракрасными излучателями, конденсаторами, кварцевыми резонаторами или микротрещинами на самой плате от падения или удара.
Бывают случаи, когда покупка новой резины невозможна. Однако не отчаивайтесь – старые нужно вернуть к жизни. Снимите черные контактные пластины со всех кнопок на задней стороне резинового коврика. Затем используйте любой резиновый клей, чтобы приклеить новые на их место. Рабочие контактные пластины можно найти во многих старых, пришедших в негодность электронных устройствах, таких как калькуляторы, клавиатуры Калькуляторы, клавиатуры, телефоны с кнопками и т.д.
Токопроводящие резиновые контактные пластины аккуратно снимаются, обрезаются до необходимого диаметра острым ножом или скальпелем, а затем приклеиваются к резиновому коврику кондиционера. Учитывая, что “донорские” пластины могут быть разного размера, их обрезают лезвием так, чтобы толщина пластин не превышала 1 мм (иначе кнопки пульта будут постоянно “нажиматься”).
Схема полного пульта дистанционного управления.
1 – передняя часть корпуса; 2 – кнопка; 3 – резиновый коврик; 4 – контактная пластина из токопроводящей резины (в отремонтированном варианте это может быть “контактная” сигаретная пленка); 5 – печатная плата с токопроводящими элементами схемы; 6 – задняя часть корпуса; 7 – гальванический элемент; 8 – крышка камеры питания; 9 – винт; количество деталей 2, 4, 7 и 9 – в зависимости от типа устройства
Ремонт пульта дистанционного управления

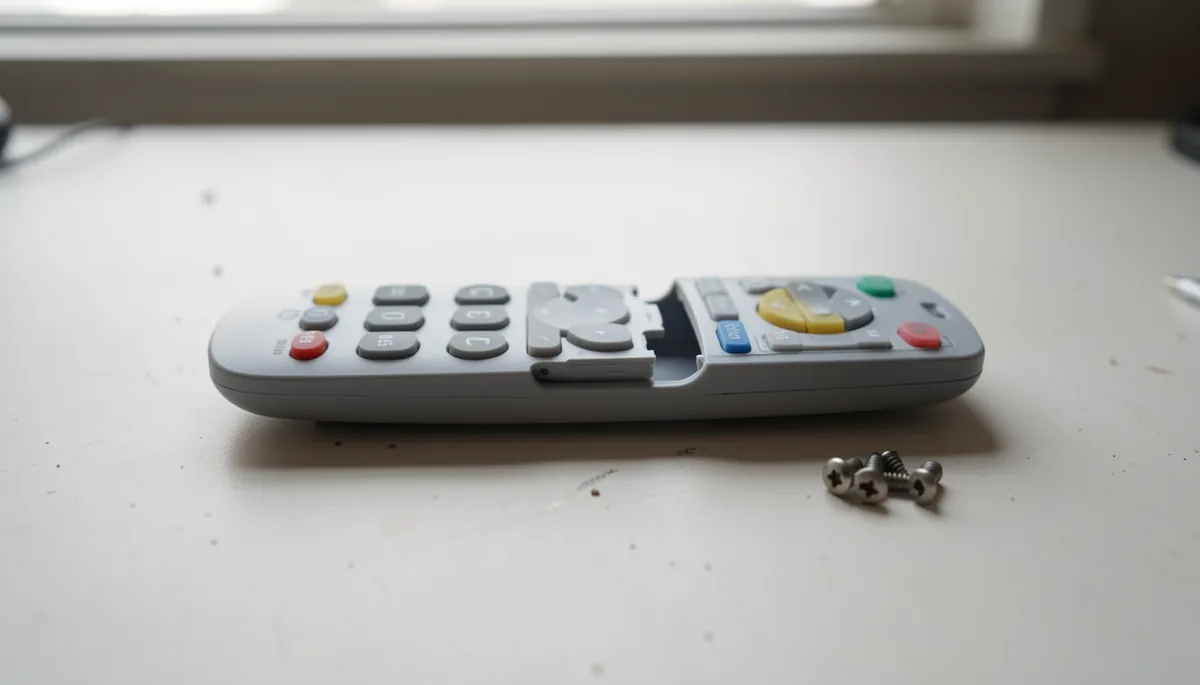

Как разобрать пульт дистанционного управления
Сначала демонтируйте пульт дистанционного управления. Хотя они различаются по размеру и внешнему виду, все пульты по сути одинаковы.
Извлеките батареи и посмотрите на крепежные винты в батарейном отсеке, которые могут находиться под заводскими наклейками. Нажмите на наклейку отверткой, и если она проткнется, значит, под ней находится винт.
В современных приборах винты могут вообще отсутствовать. В этом случае можно приступать непосредственно к разборке пульта дистанционного управления.
Корпус устройства состоит из двух половинок, которые соединены между собой либо винтами, либо зажимами, либо и тем, и другим. Чтобы разделить половинки, в шов вставляется подходящий инструмент, например, нож. Кончиком ножа нужно осторожно ткнуть в щель между половинками корпуса и попытаться раздвинуть их до щелчка. В некоторых описаниях этой процедуры говорится, что отвертка может оставить следы в виде сколов и царапин. Поэтому безопаснее использовать старую или ненужную кредитную карту или пластиковую дисконтную карту, которые в огромном количестве продаются в любом супермаркете или большинстве фирменных магазинов.
Щелчок означает, что одна из защелок открылась. Самое главное – успешно добраться до первой защелки, а затем постепенно открывать остальные. Старайтесь делать это аккуратно, чтобы не сломать защелки, и даже если вы сломаете одну или две из них, это не страшно: пульт не будет закрываться хуже: он проверен. Вы также можете отсоединить его с помощью двух тонких отверток или комбинации ножа и отвертки, в зависимости от того, что удобнее.
Если вы разбираете пульт дистанционного управления впервые, лучше работать с ножом и отверткой. Сначала вставьте кончик отвертки в щель между половинками корпуса и медленно проведите отверткой вдоль корпуса в поисках первой защелки. Когда вы найдете его, разблокируйте, но оставьте отвертку возле защелки и продолжайте работать кончиком ножа. Когда вы дойдете ножом до следующей защелки, вы можете вставить вторую отвертку и продолжить движение кончиком ножа, или продолжить движение первой отверткой. Одним словом, делайте то, что вам удобнее всего.
Когда, например, левая половина открыта, аккуратно проведите ножом вдоль корпуса, не вынимая его, и разблокируйте защелки до полного открытия пульта. Осторожно снимите пластину и резиновое основание с кнопками. Обратите внимание на батарейный отсек. Там есть пазы, куда вставляются пружинные контакты, поэтому перед снятием платы запомните, как они стоят в пазах, чтобы при сборке не возникло вопросов.
Пошаговое определение причины неисправности пульта дистанционного управления и ее устранение
Если вы внимательно посмотрите на печатную плату со стороны дорожек и резиновую подставку со стороны контактов, вы увидите, что они местами покрыты толстым слоем смазки. Это смазка. Из-за этого слоя смазки обеспечивается плохой контакт между графической поверхностью печатной платы и контактами резиновой подставки, поэтому нам приходится сильно нажимать на кнопки, чтобы заставить пульт выполнять наши команды.
С помощью губки для мытья посуды, мыла и воды сотрите жир с платы, резиновой подставки и половинок корпуса пульта дистанционного управления. Затем смойте мыльную пену под теплой проточной водой. Смывайте жир мыльной пеной и ничем другим.
Теперь вытрите все детали насухо и дополнительно просушите феном или положите на горячую спираль в ванной через тонкий слой ткани примерно на тридцать минут.
Вы собираете своего “маленького друга” и, сидя в кресле, переключая каналы, наслаждаетесь его работой и своей собственной одновременно. Как правило, после такого профилактического обслуживания пульт дистанционного управления начинает работать как новый.
Если это не помогает, переходите к плану B
Протрите печатную плату и резиновый “коврик” спиртом и ватными тампонами (не слишком сильно, чтобы не стереть контактное покрытие). Не используйте бензин или ацетон.
Как восстановить контакты с помощью фольги
Способ №1 Дырокол из фольги и двусторонняя клейкая лента. ( Без специального клея или спрея).
Для ремонта неработающих кнопок нам понадобятся:
– фольга для выпечки (удобнее работать с не слишком тонкой фольгой, так как ее легче отделить от защитной бумаги, приклеенной с одной стороны двусторонним скотчем),
– дырокол или ножницы.
Приклейте полоску двустороннего скотча длиной 5-7 см к фольге, обрежьте края фольги там, где нет скотча. Затем пропустите фольгу с лентой через дырокол столько раз, сколько нужно для ремонта пуговиц. На самом деле готовые колеса наклеены на неработающие кнопки пульта дистанционного управления. Проверено – все работает!
Способ №2 Суперклей для фольги и ножницы
Возьмите кусок тонкой фольги (от конфет, шоколада, кулинарных фантиков), ножницы и суперклей. Вырежьте из фольги небольшие квадраты, размер которых соответствует контактным поверхностям с резиновым “ковриком”. Альтернатива: вместо фольги используйте фольгированную папиросную бумагу, например, от сигарет. Я попробовала его, и он продержался около шести месяцев. Посмотрим, как долго продержится фольга.
Суперклей и квадратики из фольги
С помощью клея аккуратно наклейте кусочки фольги на контактные площадки “коврика”. Это должно выглядеть примерно так.
Дайте клею высохнуть и соберите пульт дистанционного управления. Все должно работать.
Видеоинструкция по ремонту пульта дистанционного управления этим методом
Старая клавиатура ПК и металлическая трубка
Возьмите старую клавиатуру от ПК, возьмите металлическую трубку, заточите края до остроты, и пробив в фольге никелевые отверстия приклейте их на контакты “коврика” пульта дистанционного управления подходящим клеем – ни одного повтора за три года.
Этот способ ремонта пульта дистанционного управления называется “простым”.
Метод восстановления контакта с кнопкой для “химиков”)
Существует множество более продвинутых методов, например, этот метод ремонта пилота:
“В стеклянный флакон помещается одна часть по объему силиконового клея (не слишком много, так как раствор нельзя долго хранить, а для пульта достаточно нескольких капель). Затем добавляют около двух частей по объему бензина, емкость немедленно закрывают и энергично встряхивают. Силиконовый клей должен полностью смешаться с бензином и образовать однородную молочную массу. Затем в смесь добавляют одну-две части по объему графитового порошка и снова энергично встряхивают. Если раствор слишком густой, его можно снова разбавить бензином.
“Старые” контактные пластины резинового коврика протираются чернильным ластиком (красного цвета) или мелкой наждачной бумагой, а остатки грязи и жира удаляются спиртом (не используйте бензин!).
Теперь возьмите немного приготовленного раствора с помощью одноразового шприца, выберите оптимальную дозировку на листе бумаги и нанесите каплю раствора на проводящую поверхность. Из-за поверхностного натяжения должно появиться небольшое, но хорошо заметное вздутие. Она исчезнет после застывания раствора. Если что-то пойдет не так, вы все равно сможете вмешаться, используя хлопчатобумажную салфетку.
Для схватывания раствора требуется около 24 часов. В течение этого времени резиновый коврик должен быть неподвижен”.
Радикальный метод. Проволока и молоток
Что необходимо:
- Медная проволока
- Молоток
- Плоскогубцы
- Пинцет
Ремонт:
возьмите медную проволоку размером 0,2-0,4 расплющите ее молотком и трещоткой (гаечным ключом) с интервалом около 1 см, должно получиться что-то вроде этого,
Схематические обозначения (“–” – провод, “O” – точка разделения) (–O–O—-) отрезать элемент (–O)
Вставьте левый конец элемента в кнопку, загните сплющенную часть элемента на резину
тот же вариант под другим углом
Эксперимент. Контакты со стороны FDD или HDD
Что вам нужно:
Плоский кабель FDD или HDD
Исправление:
Возьмите ненужный вам FDD или HDD и вытащите контакты.
Постарайтесь сделать гарпун, чтобы избежать разлетающихся контактов. Тщательно выбирайте размер, чтобы не уколоть палец.
По нашему мнению, это работает гораздо лучше.
Для тех, кто хорошо владеет паяльником
Небольшое замечание: если нормальная работа коробки прекратилась, как только вы уронили ее на пол, обратите особое внимание на керамический резонатор после разборки. Возможно, он отпаялся от материнской платы.
Пульт дистанционного управления после снятия крышки
Здесь мы видим обратную сторону печатной платы. Слева находится ИК-светодиод, а желтый квадрат в правом нижнем углу – это не что иное, как керамический резонатор. Здесь же находятся контакты батарейного отсека и единственный для всего пульта электролитический конденсатор.
Если все вышеперечисленные методы не помогли, можно попробовать провести паяльником по электронным компонентам, чтобы устранить возможное отпаивание, особенно по пружинным контактам батареи.
Хорошо оловянным наконечником паяльника со стороны печатной платы коснитесь места пайки вывода радиокомпонента и уберите наконечник паяльника, как только олово начнет плавиться. Не припаивайте только контакты схемы, вы можете перегреть ее или закоротить контакты и дорожки с припоем. Обычно микросхемы редко выходят из строя. Однако если вам все-таки придется припаивать микросхему, будьте очень осторожны и обязательно проверьте контакты и дорожки в конце сборки, чтобы убедиться, что между ними не осталось капель припоя.
Теперь вы можете быть уверены, что отремонтированный пульт дистанционного управления будет работать долгое время. Практически все пульты дистанционного управления можно оживить таким образом.

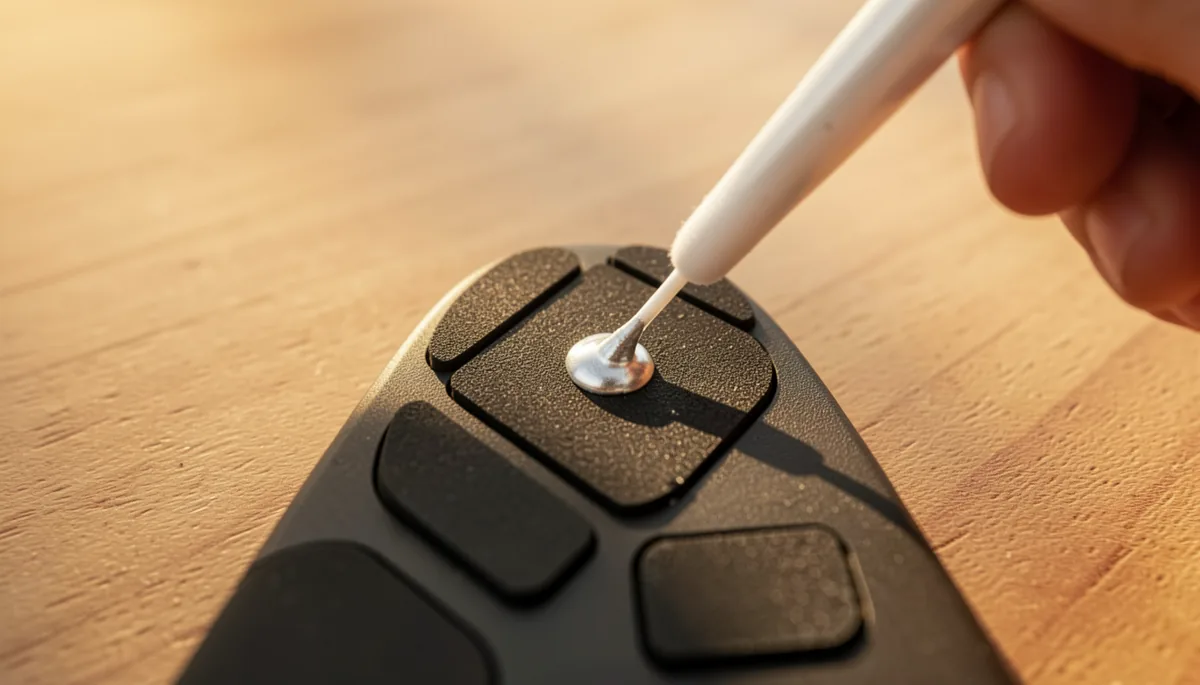

На самом деле, оказывается, что нам нужно восстановить этот проводящий слой.
Как вернуть к жизни пульт дистанционного управления телевизором (или чем-либо другим)
Дратути! Возможно, написанное ниже все это известно давно, но я не нашел подобных статей, вся нижеприведенная информация собрана с нескольких форумов.
Наверняка каждый из нас сталкивался с ситуацией, когда пульт дистанционного управления перестает нормально работать, то есть некоторые кнопки работают, но наиболее часто используемые перестают работать.
В чем может быть проблема? Есть две возможности: либо пульт дистанционного управления, либо телевизор.
Чтобы определить, какой из них является виновником, посмотрите на светодиод на пульте дистанционного управления с помощью телефона с камерой или другой цифровой камеры и нажмите на кнопки на нем. Если светодиод загорается при нажатии, но телевизор не работает, значит, проблема в телевизоре, и вам нужно выяснить, что делать. Если же светодиод активен при нажатии на рабочие кнопки, но не активен при нажатии на нерабочие кнопки, то читайте дальше.
В чем хитрость? При нажатии кнопки на пульте проводящий слой кнопки прижимается к цепи, контакты цепи замыкаются этим проводящим слоем, сигнал проходит через него, и пульт выдает команду. Как это часто бывает, у наиболее часто используемых кнопок (громкость, включение/выключение и переключение каналов) этот слой стерся, и току нечему проводить ток.
На самом деле, оказывается, что нам необходимо восстановить этот проводящий слой.
Вариант 1: разберите пульт, снимите резиновую часть с кнопками и наклейте на каждый пятак кусочек алюминиевой фольги (обычной фольги). Мне это показалось диким весельем. Конечно, вы не можете нарезать фольгу прямо по размеру, просто налейте клей на каждый пятак и склейте фольгу в большие куски, а излишки отклейте после застывания клея. Но я не решился на это.
Вариант 2: есть такая штука, как токопроводящий клей Contactol (не реклама). Это происходит следующим образом:
Купите его в магазине радиодеталей или, если вы живете в жопе (как я), можете попытать счастья в магазинах автозапчастей, возможно, вам повезет.
Это клей, который мы должны нанести на колодки пульта дистанционного управления, и проводящий слой будет восстановлен. На каком-то форуме один парень написал, что делает это за деньги от разных людей – идея бесплатного стартапа.
НО! Адгезия Kontaktol к резине, вероятно, не очень позерская, и такая реставрация продержится 2-3 месяца. Поэтому необходимо предварительно намазать все каблуки суперклеем, который хорошо прилипает к резине, а поверх уже нанести Kontaktol.
Это означает, что теперь он определяется в человеческих терминах:
1) Разбираем пульт, снимаем резинку с кнопок и крайне желательно обезжирить ее обезжиривателем.
2) Смажьте все пуговицы суперклеем (самый простой способ – налить каплю клея на что-то невпитывающее (например, кусочек пластика), окунуть зубочистку в каплю и нанести ее на пуговицы. Я нанесла средство прямо из тюбика на пятки и пролила излишки вокруг, это было не очень приятно.
3) Подождите, пока клей высохнет (прочитайте инструкцию). Клей должен выглядеть так, как показано ниже:
4. 4. С помощью зубочистки нанесите Kontaktol. Постарайтесь смазать все колодки, но не наливайте слишком много, потому что если клей начнет течь, это может привести к перекрытию контактов, и ничего хорошего из этого не выйдет.
5. Подождите, пока “Контактол” высохнет. В нашем случае это выглядит так (мой вариант не очень красивый, но ваш будет в самый раз):
6. соберите пульт дистанционного управления.
7. наслаждайтесь своими ленивыми руками, теперь вам не нужно вставать с дивана.
На форуме обещали, что в этом случае пульт прослужит не менее полугода, а при правильном подходе и больше. В любом случае, это намного дешевле, чем покупать новый пульт или универсальный (который не обязательно прослужит долго, так как часто бывает хреновым). Если есть что-то, о чем я не написал, спрашивайте в kamtach.
Контактол стоит около 200 рублей. Я уже отремонтировал для них 4 пульта, еще нескольких точно будет достаточно. Так что по курсу одна панель стоит не дорого. Суперклей стоит недорого, стамеска прилагалась к контактолу (или вы можете украсть ее из школьной столовой, если вы плохой человек).
Часто при длительном использовании пульта дистанционного управления телевизором некоторые кнопки выходят из строя и либо их приходится сильно нажимать, чтобы нужная кнопка сработала, либо они вообще выходят из строя.
Одна из кнопок на пульте дистанционного управления перестала работать. Мой метод восстановления неработающих кнопок за пять минут
Часто при длительном использовании пульта некоторые кнопки перестают работать, и вам приходится сильно нажимать на них, чтобы заставить работать нужную кнопку, или они вообще перестают работать.
Я уже использовал некоторые другие приемы, чтобы Раньше я наносил небольшой слой грифеля карандашом, но через некоторое время он стирался, и мне приходилось снова разбирать пульт и заново наносить слой, который все равно держался недолго.
Но однажды я обнаружил довольно простой способ восстановления кнопок на пульте дистанционного управления телевизором с помощью обычной липкой пленки.
И вот отличный способ определить источник проблемы: если телевизор не реагирует на нажатие кнопок на пульте дистанционного управления, но при этом управляется с передней панели телевизора, необходимо провести диагностику пульта дистанционного управления. С другой стороны, если телевизор не реагирует на кнопки или пульт дистанционного управления, то, скорее всего, вы имеете дело с более серьезной неисправностью в самом устройстве.
Трещины после падения
Пульты дистанционного управления можно найти в самых разных местах, потому что они всегда должны быть под рукой: когда мы просыпаемся, мы ищем пульт на прикроватной тумбочке, после завтрака он лежит на столе, а во время вечернего просмотра фильма мы перекладываем его на диван рядом с собой.
Они компактны и удобны, но довольно часто падают, и не всегда на мягких коврах. Если пульт дистанционного управления упадет на керамическую плиту, может быть серьезно поврежден не только внешний корпус, но и внутренние микросхемы.
Если пульт дистанционного управления перестал работать после падения, его ремонт также начинается с разборки. Существуют три распространенные поломки, вызванные ударом:
- Поврежденный светодиод;
- Клемма аккумулятора повреждена;
- Кварцевый резонатор поврежден.
Первые две неисправности можно определить путем визуального осмотра. Работу светодиода можно проверить, не снимая корпуса:
- Включите камеру смартфона.
- Направьте пульт дистанционного управления на камеру таким образом, чтобы светодиод был в фокусе.
- Посмотрите на экран мобильного телефона и нажмите любую кнопку на пульте дистанционного управления. Любой сигнал будет хорошо виден через камеру.
Вы также можете проверить светодиод с помощью мультиметра, но для этого вам потребуется снять внешние части корпуса:
- Подключите клеммы тестера к обоим концам светодиода.
- Установите переключатель на приборе в положение 3 В.
- Нажмите любую кнопку на пульте дистанционного управления.
- Если тестер показывает напряжение, это означает, что светодиод работает.
Контакт батарейки на пульте дистанционного управления может быть поврежден в результате неудачного падения. Пружинные контакты этого соединения припаяны к микросхеме, поэтому убедитесь, что припой цел и держится крепко. Также проверьте сами пружины на наличие коррозии или деформации. Если контакты окислены, их можно зачистить наждачной бумагой.
Если вы обнаружили кольцевые трещины или окисление в пайке контактов и решили припаять их заново, рекомендуется отсоединить все компоненты от платы, очистить и отпаять, и только потом припаивать заново.
Однако проверить работоспособность кварцевого резонатора не так просто. Для этого разберите пульт дистанционного управления и найдите на его микропроцессоре небольшую коробочку с припаянными контактами. Если вы осторожно встряхиваете его и слышите звук перекатывающихся внутри крошек, резонатор неисправен и подлежит замене. Реанимировать такой пульт может только мастер-техник.
Если вы уронили пульт дистанционного управления на пол и сразу после этого заметили, что он перестал работать, при разборке пульта следует обратить внимание на керамический резонатор.
Если пульт дистанционного управления не работает, необходимо найти причину неисправности. Каждый может узнать, что не так с пультом дистанционного управления для вашего телевизора. Вы даже можете самостоятельно отремонтировать пульт дистанционного управления. Ремонт дистанционного выключателя обойдется дешевле, чем покупка нового.
Причины неисправности пульта дистанционного управления для телевизора
Если ваш пульт дистанционного управления не работает, необходимо найти причину неисправности. Проблемы с переключателем пульта дистанционного управления телевизора может решить каждый. Можно даже самостоятельно отремонтировать пульт дистанционного управления. Ремонт дистанционного выключателя обойдется дешевле, чем покупка нового.
Основные причины неисправности пульта дистанционного управления:
- Батареи разряжены;
- Светодиод перегорел;
- Износилось графитовое покрытие под кнопками резиновой кнопочной панели;
- Печатная плата имеет трещины, а провода ослаблены;
- Поврежденный керамический резонатор или конденсатор;
- Пайка возле резонатора, конденсатора или светодиода окислилась;
- Печатная плата и резиновое основание покрыты липкой грязью;
- На контактах батареи появился оксидный налет.
Компоненты переключателя должны быть тщательно высушены перед возвращением в исходное положение в корпусе. Для этой цели можно использовать обычный фен. После сборки проверьте работу пульта дистанционного управления. Если очистка не восстановила работоспособность, отремонтируйте контакты клавиатуры.
Как самостоятельно отремонтировать плату
Иногда случается, что после падения пульта дистанционного управления телевизора светодиод отключается. Обычно его можно припаять обратно. Обнаружить дефект в кварцевом резонаторе очень просто: достаточно встряхнуть плату. Чтобы заменить его, выполните следующие действия:
- Извлеките неисправный компонент.
- Подобный резонатор можно приобрести в магазине радиодеталей.
- Установите новую деталь.
Затем соберите все компоненты в обратном порядке, установите батарейки и проверьте правильность работы пульта дистанционного управления.
Вариант, при котором кнопки на пульте дистанционного управления нажимаются неправильно пульт дистанционного управления с защелками.несколько сложнее. Для демонтажа корпуса требуется терпение и осторожность. Неплохо было бы раздобыть кусочки пластика, например, от старой, разрезанной банковской карты. Процедура выполняется следующим образом.
Как разобрать пульт дистанционного управления
Пульты дистанционного управления многих производителей, таких как Philips, Samsung, LG, Sony, Toshiba и так далее, используют только две схемы соединения частей корпуса. Это винтовые и стопорные защелки. Разобрать и отремонтировать пульт дистанционного управления от телевизора в домашних условиях несложно, нужны лишь осторожность и внимательность.
Если части корпуса пульта дистанционного управления крепятся с помощью винтовЕсли пластиковые детали корпуса пульта дистанционного управления закреплены винтами, обратите внимание, что их может быть несколько. В простейшем случае пластиковые детали скрепляются винтами в одной точке. Обычно это область батарейного отсека. Для доступа и откручивания винта достаточно открутить крышку, вытащить компоненты и внимательно осмотреть внутренности. Часто головка шурупа заключена в смоляной состав, но место ее расположения видно достаточно четко.
Вариант, в котором кнопки на пульт дистанционного управления с защелками…несколько сложнее. При разборке корпуса устройства требуется терпение и осторожность. Не помешает запастись кусочками пластика, например, от старой, разрезанной банковской карты. Процедура выполняется следующим образом.
- Внимательно изучите линию соединения деталей. Обычно она довольно широкая.
- Найдена та часть, которая совпадает с другой. Его легко определить по наличию выступа на нем в области соединения.
- При нажатии на соединительную линию можно найти участок без защелок. В этот момент части разделятся.
- Вставьте в образовавшийся зазор кусочек пластика и протолкните его внутрь до соприкосновения с защелкой.
- Возьмите тонкий нож, расширьте щель и отодвиньте защелку. Закройте его, вставив кусок пластика.
Это повторяется до тех пор, пока вся пойманная рыба не будет отпущена. После этого вы сможете разделить две половинки корпуса и самостоятельно выполнить любой сложный ремонт пульта дистанционного управления.
Регулярное использование пульта дистанционного управления для телевизора и несоблюдение правил эксплуатации приводит к поломке устройства. Если пульт дистанционного управления поврежден, перестал отвечать на команды, не включается, кнопки не нажимаются или не работают, а также не переключаются, следует немедленно приступить к устранению проблем, которые зачастую носят не глобальный, а локальный характер. Среди наиболее распространенных причин отказов пультов дистанционного управления эксперты называют
Принцип работы пульта дистанционного управления
Принцип работы пульта дистанционного управления (ПДУ) заключается в простом нажатии кнопки. Каждая кнопка отвечает за разные операции. При нажатии пульт дистанционного управления посылает инфракрасный световой сигнал, который принимается приемником устройства.
Каждый пульт дистанционного управления, независимо от формы и функции, состоит из следующих компонентов:
- Корпус из прочного пластика.
- Электронная плата.
- Матрица клавиатуры (кнопки).
- Батареи.
Электронная плата состоит из набора электронных компонентов, которые являются неотъемлемой частью каждого пульта дистанционного управления:
- Схема контроллера клавиатуры;
- Выходной транзисторный каскад;
- кристаллический осциллятор;
- инфракрасный излучающий диод (их может быть несколько).
На печатной плате есть специальные места, где дорожки замыкаются при нажатии кнопки. Микроконтроллер обрабатывает это нажатие и, используя часть схемы, чип определяет, какая кнопка была нажата, генерируя последовательность символов. Последовательность для каждого нажатия уникальна и является так называемым кодом.
Цифровой код передается устройством в виде определенной частоты вспышек. Каждая вспышка представляет собой последовательность коротких импульсов. Длительность коротких импульсов формирует уникальный код.
Это создает логический ноль или единицу. Для передачи команд используется частотно-модулированный сигнал в инфракрасном диапазоне. Работа схемы поддерживается кварцевыми часами. Опорная частота составляет приблизительно двести пятьдесят килогерц.
