Как разобрать и почистить пульт Samsung Smart TV

Пульты Samsung (особенно серии Smart Remote) часто выходят из строя из-за залития жидкостью или износа контактов. Если кнопки нажимаются туго, срабатывают через раз или пульт перестал реагировать на команды, проблему можно решить самостоятельно. Чаще всего причина кроется в окислении дорожек на плате или загрязнении резиновой мембраны.

Прежде чем разбирать устройство, проверьте питание. Bluetooth-пульты потребляют больше энергии, чем обычные ИК-модели, поэтому используйте только качественные щелочные (алкалиновые) батарейки типа AAA. Если пульт долго лежал без дела, выньте элементы питания, чтобы избежать протечки электролита и коррозии контактов.

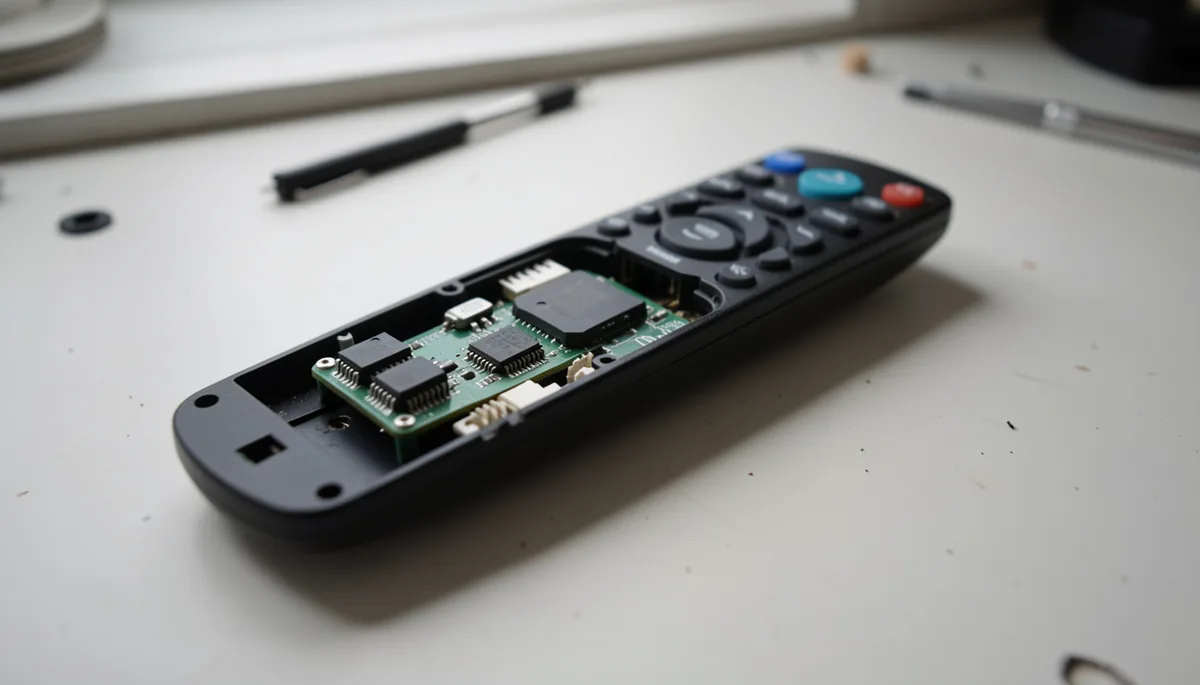

Разборка корпуса: два способа

Конструкция пультов Samsung различается в зависимости от модели. У классических моделей с ИК-передатчиком корпус держится на винтах, у современных Smart Remote — на защелках и пазах.

Вариант 1: Пульт на винтах

Если в батарейном отсеке вы видите крестовые шлицы, значит, корпус держится на винтах. Для работы понадобится маленькая крестовая отвертка (PH0 или PH00).

1. Выньте батарейки.
2. Открутите все видимые винты в отсеке.
3. Внимательно проверьте, нет ли скрытых винтов под наклейками или резиновыми вставками.
4. Аккуратно разъедините половинки корпуса, используя плоскую отвертку или пластиковую карту.

Вариант 2: Пульт Smart Remote (на защелках)

Современные пульты часто не имеют винтов. Их корпус собран на пластиковых зажимах.

1. Переверните пульт. На задней панели (часто в верхней части) есть небольшая кнопка или выступ.
2. Нажмите на него и сдвиньте заднюю крышку вниз по направлению к индикаторам.
3. Если крышка не поддается, найдите стык между половинками корпуса. Вставьте туда тонкую пластиковую карту или медиатор.
4. Аккуратно ведите картой по периметру, размыкая защелки. Не используйте нож — лезвие легко соскальзывает и повреждает пластик или резиновые кнопки.

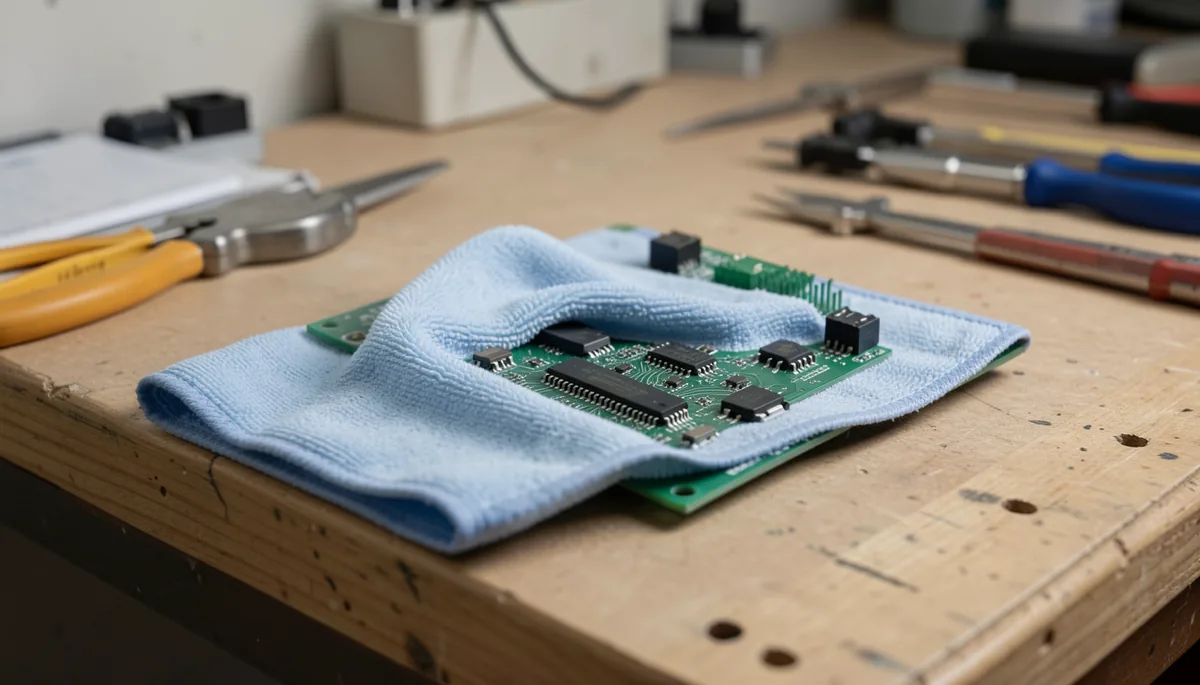

Чистка платы и мембраны

После того как вы извлекли печатную плату, наступает этап очистки. Основная задача — удалить жир, остатки сладких напитков или окислы.

Инструменты: изопропиловый спирт (не используйте водку или одеколон, в них много примесей), ватные палочки, безворсовая салфетка.
Процесс:

• Снимите резиновую мембрану с платы.
• Тщательно протрите контактные площадки на плате и обратную сторону резиновой клавиатуры спиртом.
• Если на плате видны белые или зеленые пятна (окислы), аккуратно потрите их ватной палочкой, смоченной в спирте.
• Проверьте целостность дорожек. Если дорожка перебита, поможет только пайка тонким проводом, но это требует навыков.

Будьте осторожны с компонентами. В современных пультах стоят микрофоны MEMS (маленькие металлические «коробочки» на плате) и ИК-светодиоды. Не давите на них и не пытайтесь открутить датчики от платы — это приведет к поломке модуля голосового управления.

Сборка и сопряжение с телевизором

Собирайте пульт в обратном порядке. Перед закрытием корпуса убедитесь, что мембрана лежит ровно и не замялась по краям, иначе кнопки будут залипать. Если корпус треснул, можно использовать каплю суперклея на стыках, но не допускайте его попадания внутрь механизма кнопок.

После сборки пульт может не заработать сразу. Его нужно заново привязать к телевизору. Для большинства моделей Samsung Smart Remote процедура такая:

1. Вставьте новые батарейки.
2. Направьте пульт на датчик телевизора.
3. Зажмите одновременно кнопки Return (стрелка назад) и Play/Pause.
4. Удерживайте их 3–5 секунд, пока на экране не появится сообщение о сопряжении.

Если пульт работает только через ИК-порт, а голосовое управление (Bluetooth) не активно, проверьте настройки Smart Hub в меню телевизора. Если же после чистки и замены батареек пульт не реагирует даже на нажатия кнопок включения, скорее всего, вышел из строя центральный микроконтроллер или произошел пробой в цепи питания. В этом случае проще купить новый пульт, так как ремонт платы экономически нецелесообразен.
