Какие автоматы нужны для проводки в квартире

Для правильной защиты проводки в квартире нужно подбирать автоматические выключатели исходя из сечения медного кабеля и суммарной мощности потребителей. Ошибка в расчетах приведет либо к постоянным ложным срабатываниям, либо к оплавлению изоляции внутри стен.

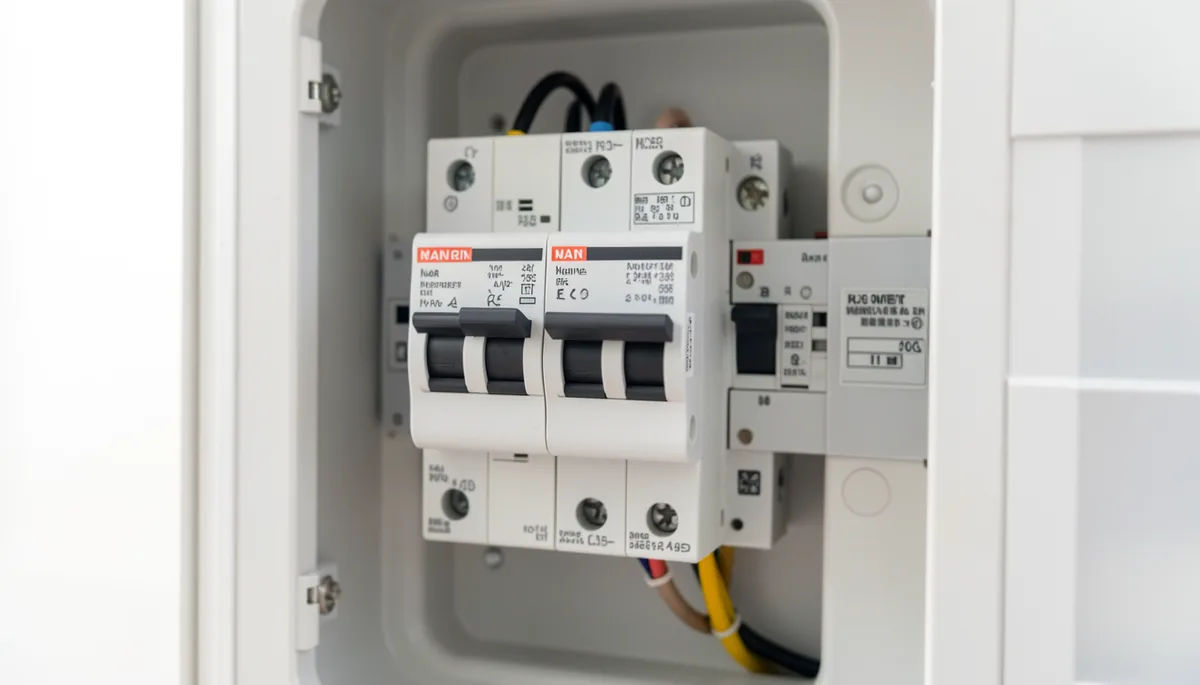

Вводной автомат: сколько ампер ставить на входе

Вводной автомат ограничивает общую мощность, которую вы можете потрещить в квартире одновременно. Его номинал зависит от выделенной вам мощности по договору с энергосбытовой компанией. Если у вас стандартная квартира в старом фонде, там часто стоит автомат на 16 А или 25 А. В новостройках нормой считается 40 А или 50 А.

Чтобы понять, какой ток нужен вам, используйте простую формулу: P = U × I, где P, мощность в ваттах, U, напряжение (220 В), а I — сила тока в амперах. Например, если вам выделили 7 кВт, то 7000 / 220 = 31,8 А. В этом случае ставится ближайший стандартный номинал — 32 А. Если поставите 40 А при лимите в 32 А, счетчик может работать исправно, но проводка в подъездном щитке будет перегреваться.

На вход в дом (в общедомовой щит) ставят автоматы мощнее, чем в квартиру. Обычно это 63 А или 100 А. Это нужно, чтобы защитить магистральные линии от перегрузок, когда все жильцы включают чайники одновременно. Если вы живете в частном доме на 220 В, ориентируйтесь на мощность вашего ввода. Для дома с электроплитой и бойлером минимум — это 32 А или 40 А.

Распределение по группам: розетки и освещение

Нельзя вешать все розетки в квартире на один автомат. Если вы включите одновременно пылесос, утюг и чайник, сеть мгновенно «выбьет». Делите квартиру на группы: кухня, комнаты, санузел, освещение.

Автоматы на розетки

Для обычных розеток в жилых комнатах используйте кабель ВВГнг-LS 3х2,5 мм². Под такое сечение идеально подходит автомат на 16 А. Это золотой стандарт. Он защитит провод от перегрева, но при этом позволит подключить к одной линии технику общей мощностью до 3,5 кВт.

На кухне нагрузка выше. Там стоят духовки, микроволновки и посудомойки. Рекомендую тянуть от щитка отдельные линии на каждый крупный прибор. На розетки для чайника и тостера ставьте 16 А, но не объединяйте их с розетками для холодильника. Если бюджет позволяет, выделите под кухонную рабочую зону отдельный автомат на 25 А, если используете кабель сечением 4 мм².

Автоматы на освещение

Для света используйте кабель сечением 1,5 мм². Здесь не нужно ставить мощные устройства. Оптимальный выбор — автомат на 6 А или 10 А. Большинство современных светодиодных ламп потребляют ничтожно мало, поэтому автомат на 10 А будет срабатывать только при реальном коротком замыкании.

Ставить 16 А на свет — плохая идея. Если случится замыкание в патроне люстры, тонкий провод 1,5 мм² может успеть нагреться и начать гореть до того, как автомат поймет, что пора отключаться. Всегда выбирайте номинал автомата так, чтобы он был меньше максимально допустимого тока для сечения провода.

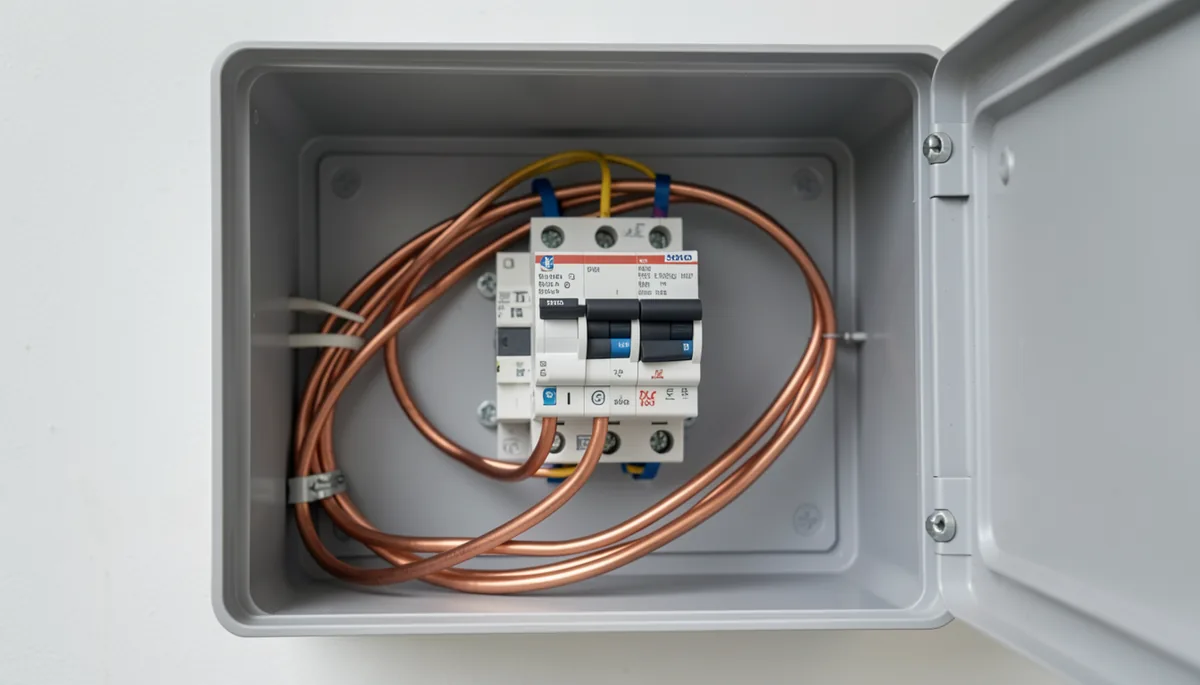

Таблица соответствия кабеля и автомата

Ниже приведены цифры, которые я использую в своей работе, чтобы не ошибиться:

• Медь 1,5 мм² — автомат 6 А или 10 А (только освещение).
• Медь 2,5 мм² — автомат 16 А (розетки, бытовая техника).
• Медь 4 мм² — автомат 25 А (мощные плиты, электрокотлы).
• Медь 6 мм² — автомат 32–40 А (ввод в квартиру).

Типы характеристик: B или C?

На каждом автомате есть буква с цифрой, например, B16 или C16. Буква обозначает время срабатывания при перегрузке. Характеристика «B» срабатывает быстрее. Она подходит для жилых помещений, где нет мощных двигателей. Характеристика «C» — самая популярная, она работает чуть медленнее и лучше справляется с пусковыми токами.

Если вы ставите автомат на холодильник или стиральную машину, лучше брать тип «C». В момент включения компрессора происходит кратковременный скачок тока, который может ложно отключить чувствительный автомат типа «B». Для обычной квартиры в 90% случаев я покупаю серию C.

Помните про УЗО (устройство защитного отключения). Автомат защищает кабель от пожара, а УЗО защищает человека от удара током. В санузле и на кухне обязательно ставьте УЗО с током утечки 30 мА. Без него даже самый лучший автомат не спасет, если вы случайно коснетесь оголенного провода под напряжением.
