Задаваясь вопросом, что делать, если приставка не включается, многие рекомендуют проверить приставку. Но это не совсем так. Если это оборудование неисправно, декодер обычно включается, но цифровые каналы не отображаются. Для диагностики проблемы вам может понадобиться приобрести диагностический инструмент для подключения к порту UART.
Если рассматривать проблему в целом, то существует три причины, по которым декодер не включается – техническая неисправность, сбой прошивки и сбой пульта дистанционного управления. Последние две ситуации можно легко исправить, но для ремонта аппаратного обеспечения потребуются некоторые усилия. Сразу же отметим, что устранять технические неисправности следует только при наличии опыта. Одно дело, если ваш приемник не видит карту памяти или у него проблемы со звуком, но поиск и устранение неисправностей устройства – занятие не для всех.
Здесь мы также выделяем симптомы, характерные для этой проблемы:
- горит или мигает красный индикатор;
- цифровой декодер не включается на расстоянии и горит зеленый индикатор;
- устройство пишет ON на дисплее, но не включается;
- декодер не запускается после вспышки;
- Устройство не запускается после перезапуска.
Задача пользователя – выяснить, почему не включается цифровая ТВ-приставка, и устранить проблему с минимальными потерями времени. Сложность заключается в том, что каждый недостаток может проявляться по-разному.
Данное руководство не предназначено для использования в качестве удобного ремонтного сервиса. Его цель – помочь вам диагностировать неисправность и решить, как действовать дальше. После анализа можно определить, нужно ли ремонтировать прибор или покупать новый, поскольку приобретение запасных частей и восстановление нецелесообразно.
Если качество изображения на экране ухудшилось или исчезло вовсе, возможно, виноваты неисправные разъемы. Первое, что необходимо проверить, это вход RF IN. Нестабильное крепление или слегка сломанный разъем сопровождаются сильным воздушным шумом или полным отсутствием сигнала.
Что может пойти не так и как это исправить
Приемник DVB-T 2 состоит из следующих основных компонентов:
- Входы: гнезда RF IN и RF OUT, порт HDMI, порт LAN для подключения к сети (при наличии).
- Гнезда “Тюльпан” для аудио- и видеовыходов.
- Декодер для преобразования двоичного кода в сигнал.
- Инвертор с 220 В на 5 В, необходимый для работы платы.
- Микросхема памяти для хранения встроенного программного обеспечения и содержимого всех основных настроек телевизора.
Если ни один из вышеперечисленных методов не сработал, можно попытаться отремонтировать приемник. Другие компоненты платы слишком сложны для ремонта в домашних условиях и в большинстве случаев непрактичны.
Электропитание
При возникновении неисправности цифрового телевизора всегда начинайте с проверки источника питания (в частности, в порядке ли источник питания). В зависимости от результатов анализов последует дальнейшее “лечение приемника”. При подключении источника питания:
- Индикаторная лампочка горит статично, и раздается звук запуска. Источник питания работает правильно.
- Индикатор горит, но звук запуска не слышен. Возможно, в процессоре произошел сбой звука. Вы можете проверить это, протестировав подключение к мультимедиа. Значения, отображаемые на контактах CPU, см. в руководстве по эксплуатации устройства.
- Индикаторная лампочка горит. Тогда он неисправен или на плату не подается ток.
Подключите параллельно светодиоду еще одну лампу. Если он загорается при подаче питания – светодиод неисправен. Если он также не загорается – неисправен источник питания.
Еще одной причиной проблем с электропитанием является неисправная плата. В этом случае рекомендуется полностью заменить устройство.
При обнаружении неисправного преобразователя напряжения рекомендуется полностью заменить его, так как процент успешного ремонта минимален.

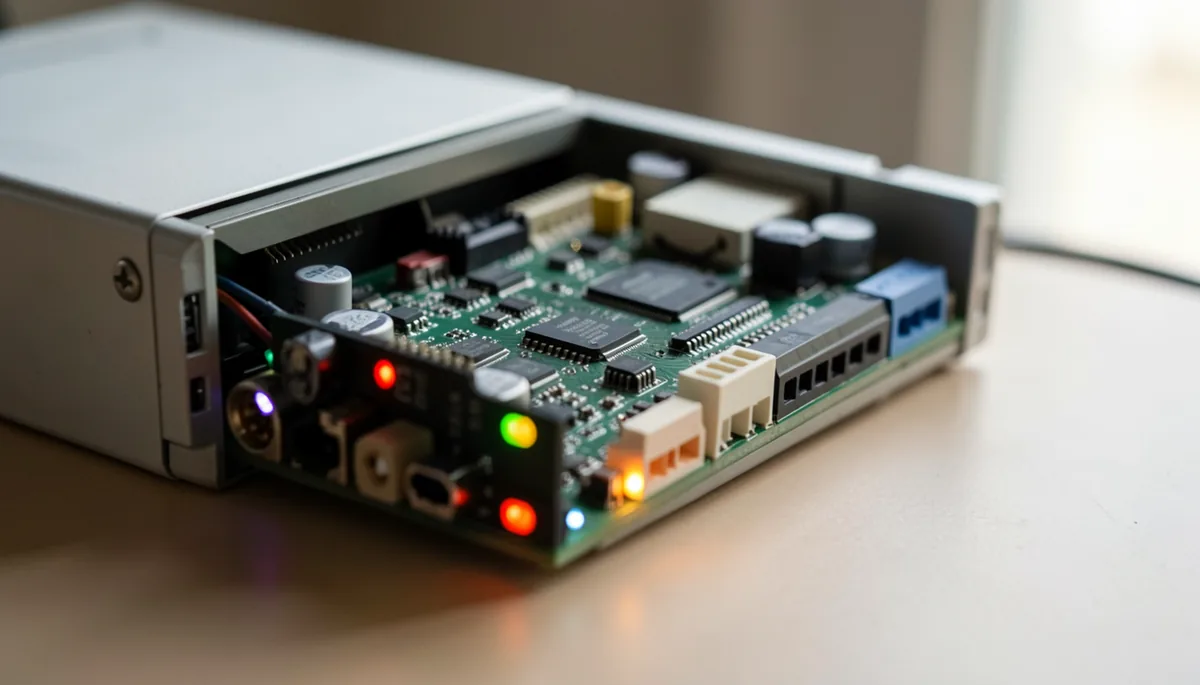

Внутренняя память
Диагностируя проблему, можно найти несколько причин, по которым декодер не работает. Проблемы с внутренней памятью могут привести к полному прекращению работы приставки:
- В системе наблюдаются незначительные сбои и неполадки. Найдите в Интернете новую версию прошивки для устройства и обновите ее. Таким образом, можно устранить незначительные ошибки программного обеспечения.
- Отказ программного обеспечения. Если используемая операционная система повреждена, это вызывает проблемы практически со всеми опциями. Или операционная система просто не загружается, вызывая критическую ошибку. Обычный способ устранения этой проблемы – перепрошивка устройства.
- Отказ микросхемы памяти. Если система не может считать чип, проверьте контакты припоя на плате. Если они ослаблены, припаяйте их на место. Если это не сработает, купите новый декодер, поскольку покупка и замена микросхемы памяти обойдется дороже.
Если приемник старый и программное обеспечение долгое время не поддерживалось производителем – приемник также может выйти из строя.
Входы и выходы
Если качество изображения на экране низкое или полностью исчезло, неисправность, скорее всего, кроется в разъемах. Первое, что необходимо проверить, это вход RF IN. Нестабильный или слегка ослабленный разъем сопровождается сильным шумом в эфире или полным отсутствием сигнала.
Поскольку цифровой сигнал использует диапазон DM, он имеет более короткую длину волны и быстрее затухает при наличии шума. Кроме того, помехи в эфире будут мешать передаче полной картины. А если пакеты данных будут потеряны, то выпадут пиксели, пропадет звук и прочие приятности.
- Разъем шатается – необходим хороший контакт с диском. Возможно, он начал отваливаться под весом разъема. Надежно припаяйте его.
- Нет звука при подключении к телевизору через тюльпан – проблема с белым или красным выходом. Если изображения нет, но есть звук – неисправен желтый разъем.
Если неисправность касается порта HDMI или SCART – рекомендуется вернуть устройство в сервисный центр для ремонта с использованием профессионального оборудования.
Декодер
Сигнал на декодер поступает непосредственно с выходов RF IN и RF OUT. Если окажется, что ваш декодер и программное обеспечение работают правильно, включить цифровое телевидение все равно не удастся – причина в том, что декодер больше не способен различать входящий двоичный код.
Существует специальное устройство с портом UART для диагностики декодера. Его можно купить на радиорынке за 100 рублей. Работайте с ним следующим образом:
- Соедините контакты декодера проводами с портом UART.
- Подключите USB-разъем устройства к компьютеру и запустите программу HyperTerminal.
- В окне введите данные, которые назначены декодеру по умолчанию.
- Скорость составляет 115200 бит/с;
- Количество битов равно 8;
- Четность – нет;
- Стоп-бит – 1.
Затем включите декодер и активируйте считывание. Результат будет следующим:
- Ошибка распаковки файла – отсутствует файл, отвечающий за цифровую обработку сигнала. Чтобы восстановить файл, необходимо прошить декодер.
- Ошибка чтения Demod IIC – декодер не считывает входящий сигнал. Это означает, что декодер неисправен и его необходимо заменить.
Покупка запасного декодера в сервисном центре может стоить дороже, чем новый приемник. Вы можете выиграть немного денег, если сломается дорогой декодер.
Преобразователи напряжения
При включении раздается слабый звук запуска, затем устройство выключается – процессор не получает достаточного тока для нормальной работы. Проверьте напряжение дросселей и конденсаторов на каждой плате преобразователя. 3,3 В, 1,8 В и 1,2 В являются стандартными.
Если номинальное напряжение не соответствует фактическому показанию:
- Визуально проверьте конденсаторы. Возможно, они потускнели, что привело к проблемам в цепи.
- Возможно, контакты платы инвертора повреждены из-за перегрева.
Заменить конденсаторы не проблема, они дешевые. Цена одной платы инвертора составляет 300 рублей. Если вышло из строя несколько плат инвертора, вы можете:
- Купите неисправную плату-донор (неважно, какой модели, ведь выходной ток играет роль), перепаяйте преобразователи самостоятельно.
- Купите новый декодер и больше никогда не возвращайтесь к этой проблеме.
Ослабление сигнала
Для того чтобы декодер обеспечил вам высококачественное изображение, он должен полностью принимать сигнал. Если последний исчезнет до того, как дойдет до адресата, дело не выгорит. Это может быть вызвано помехами:
- В антенном кабеле – проверьте его целостность и герметичность соединений.
- На определенном расстоянии от антенны – перенесите антенну в другое место или купите новую.
Потеря сигнала в приемнике может быть вызвана:
- Расшатанный разъем с полной потерей сигнала. Аналогичное событие возможно, если провод кабеля “болтается” в разъеме.
- Ток, проникающий через вход антенны. Неправильная работа платы при низком токе на входе может вызвать помехи и ослабление сигнала вплоть до полной его потери.
- Ослабленный контакт на плате. Если целостность цепи нарушена, декодер не будет воспроизводить изображение. Диагностируйте критические контакты в этом случае.
Штекер или вход можно легко заменить. Проблемы возникнут при обнаружении неисправных контактов на печатной плате.
Сгоревшие контакты
Перестал ли приемник работать после недавнего скачка напряжения? Возможно, контакты на печатной плате прогорели. Вы можете проверить это, подав ток на клеммы и измерив номинальное напряжение основных компонентов на плате.
Механические повреждения
Если приемник падал и корпус и плата деформировались, лучше заменить его на новый. Ремонт в большинстве случаев невозможен или будет стоить в 3 раза дороже, чем новый DVB-T 2.
Если питание отсутствует, основной причиной является повреждение контактов. Незначительные повреждения можно устранить с помощью жидкого алюминия – обычный ремонт с помощью паяльника. Если контакты полностью сгорели, необходимо заменить только печатную плату.
Пример
Я уже писал, что свой первый цифровик я поймал на простых “уголках” в центре города, на первом этаже, с небольшим количеством зданий вокруг. Качество сигнала отличное. Интенсивность 80%, качество 60-80%.
Чем выше качество и интенсивность, тем лучше.
Но когда я переехал в другую часть города, в квартиру на 9-м этаже, дом находится в низине, и вокруг много других домов – эти углы ничего не ловили. Вернее, автоматический поиск ничего не обнаружил. Я был очень удивлен (вышка близко), ввел частоту вручную через ручной поиск (что советую сделать и вам) и оказалось, что уровень сигнала 10-15%! Этого явно недостаточно для обеспечения надежного приема цифрового телевидения.
Вы можете заменить входы и выходы, встроенную память, плату преобразователя напряжения. В других случаях лучше доверить дорогостоящий приемник специалистам с профессиональным оборудованием.
Другие проблемы
В случае отключения питания основной причиной является повреждение контактов. Незначительные повреждения можно устранить с помощью жидкого алюминия – частый ремонт с помощью паяльника. Если контакт полностью сгорел, следует заменить только плату.
Механические дефекты (корпус, кнопки управления) дешевых DVB-T2 декодеров лучше заменить неработающим аналогом. В большинстве случаев отремонтировать компонент самостоятельно не представляется возможным.
Однако это сложнее, если у вас встроенный источник питания. Характерным признаком этого может быть кабель, выходящий из корпуса декодера, а на другом конце – вилка в розетку. Такой ремонт требует более серьезного вмешательства, с которым может помочь сервис.
Ваш цифровой декодер не работает? Вы можете сделать это сами.
Бывают случаи, когда ваша приставка DVB-T2 для приема цифрового эфирного телевидения перестает работать. В некоторых случаях вы можете устранить проблему самостоятельно. Но если ваш декодер находится на гарантии, вам нужно отнести его в сервисный центр или туда, где вы его купили.
Здесь мы рассмотрим типичные проблемы, когда цифровая приставка не работает, а также проблемы, которые возникают, когда она работает. Также важно понять, являются ли эти проблемы результатом неисправности приставки или это проблема с антенной, кабелями или телевизором.
Декодер не включается.
Самая распространенная проблема – это когда декодер вообще не включается. Существует два возможных варианта этой неисправности.
- Если горит красный индикатор, но декодер не запускается.
- Или декодер вообще не подает признаков жизни.
Слабым местом каждого устройства и цифрового декодера является источник питания. Если источник питания полностью вышел из строя, приставка не подает признаков жизни и ни один светодиод на передней панели не горит. Однако бывают случаи, когда источник питания не выходит из строя полностью, тогда он начинает генерировать аномальные параметры напряжения (пониженное напряжение). При возникновении этой неисправности декодер пытается загрузиться, но не может войти в полный рабочий режим.
Решение проблемы.
Эту проблему можно легко решить вручную, если у вас есть внешний источник питания. В большинстве случаев блоки питания декодеров являются стандартными и взаимозаменяемыми. Самое главное, чтобы блок питания работал с теми же параметрами, что и старый. На конце кабеля находится такой же штекер для подключения декодера. Но даже если вилка не подходит. Вы можете припаять его от старого блока питания, используя недобросовестные навыки пайки и соблюдая полярность. Блок питания можно приобрести, например, в специализированном магазине, торгующем антеннами. Вы можете попросить продавца подключить блок питания к вашему декодеру и проверить, подходит ли он.
Однако это сложнее, если у вас есть встроенный источник питания. Характерным признаком этого может быть кабель, выходящий из корпуса декодера, а на другом конце – вилка в розетку. Такой ремонт требует более серьезного вмешательства, с которым может помочь сервис.
Изображение останавливается.
В некоторых случаях, когда цифровой декодер не работает. Вы можете заметить, что изображение замирает вскоре после включения тюнера. Эта неисправность встречается довольно редко, но если она произошла, ремонт декодера не является приемлемым вариантом. Явным признаком того, что неисправность исходит от декодера, является искажение или замирание изображения при включении ресивера через 15-20 минут, после чего проблема остается. Аналогичная неисправность возникает при слабом сигнале антенны, но искажение изображения не связано с временем работы цифрового приемника.
Однако в этом случае проблема также может быть вызвана неисправным источником питания. Однако чаще всего проблема вызвана неисправным процессором. Однако если источник питания внешний, его следует проверить, заменив на другой, заведомо исправный. Если это не удается, вероятно, неисправность обнаружена в процессоре, и дальнейший ремонт не требуется. Вам следует купить новый декодер. Например, здесь – декодер SELENGA T81D
9. приемник живет своей собственной жизнью (он сам себя выключает!).
Проблема часто кроется в настройках приемника. Найдите этот пункт в меню под расширенными настройками. Таймер сна” или аналогичное. Выключение, когда не используется”.
12 основных недостатков приемников DVB T2.
Сегодня я кратко объясню и представлю основные недостатки цифровых декодеров DVB T2.
В качестве примера я покажу вам приемник из моей предыдущей статьи под названием DVB-T2 приемник. Ремонт + прошивка.
Начну по порядку.
1. базовая проверка питания.
Прежде всего, проверьте предохранитель, если он цел, затем проверьте питание на выходе блока питания. Затем диодный мост, за ним электролитический конденсатор, интегральная схема. Выходной диод и конденсатор после импульсного трансформатора. Оптоизолятор, реже стабилитрон, мощный резистор в части питания, регулируемый стабилизатор (устанавливается после импульсного трансформатора).
2. повесьте трубку.
Светодиод мигает, горит слабо. Попробуйте подать на выходной конденсатор блока питания напряжение 5 вольт от внешнего источника постоянного тока мощностью не менее 1,5 ампера. Если он загрузится, проблема в блоке питания.
Чаще всего требуется замена выходного конденсатора источника питания.
3. 5 В на выходе источника питания, но приемник не запускается.
Проверьте вторичные DC-DC преобразователи. На печатной плате они обычно выглядят как небольшие пятипроводные микросхемы, установленные рядом с катушками. Измерьте на катушках 1В, 1,2В, 1,3В, 1,8В, 3,3В, 15В и т.д. Если нет, замените соответствующий чип.
4. Циклические перезагрузки, зависание во время загрузки и т.д. 4) Циклические перезагрузки с зависанием загрузочной системы и т.д.
Если все пять контактов пентаметра показывают нормальное напряжение, а также если появляется надпись “ASH (на некоторых приемниках), циклические перезагрузки, зависания при загрузке и т.д. – Микросхема флэш-памяти. 5.
Нет каналов.
Проверьте антенну! Восстановите заводские настройки, повторите поиск.
Проблема может заключаться в кварце в тюнере, если он имеется. Если это не кварц, то проблема, вероятно, в цепи тюнера, демодуляторе (иногда установленном в тюнере), процессоре тюнера. В таких случаях ремонт считается сложным и дорогим! Рассмотрите плюсы и минусы.
Не спешите менять прошивку на USB-накопителе, так как это может привести к большим проблемам, и вам придется покупать программатор.
6. на аналоговом видеовыходе декодера (RCA или “тюльпан”) нет цветного изображения.
В этом случае кварц центрального процессора часто оказывается мертвым.
Изображение прыгает и вибрирует, цвета искажаются.
Виновником является электролитический конденсатор, расположенный на задней панели, рядом с аналоговыми видеовыходами.
Отсутствует сигнал с аналогового видеовыхода. Имеется сигнал с видеовыхода HDMI.
Если кабель в порядке, как и гнездо, то чаще всего это вызвано перегоранием аналоговых видеовыходов, установленных в процессоре объемного звучания. Некоторые декодеры имеют дополнительные каскады между видеовыходом и процессором – проверьте их. Если они отсутствуют, вам остается смотреть через HDMI или заменить центральный процессор.
Во избежание этого не подключайте декодер к телевизору, когда он включен. Т.е. “горячее подключение” запрещено.
9. приемник живет своей жизнью (отключается!).
Проблема часто кроется в настройках приемника. Загляните в меню в раздел расширенных настроек. Таймер сна”, или тип. Таймер сна”.
Отсутствие звука при воспроизведении фильмов с USB-накопителя.
Проблема часто кроется в процессоре или отсутствии декодера Dolby Digital (кодека AC3) (аппаратного, а не программного). Одно из решений – записывать фильмы с другими звуковыми кодеками. Или взять сигнал с декодера через HDMI и отправить его по кабелю на устройство, которое само декодирует этот цифровой аудиопоток и воспроизведет его на колонках.
11. проблемы с обновлением встроенного программного обеспечения по воздуху.
При попытке обновить прошивку по воздуху приемник аварийно завершает работу. Оставьте на полчаса. Приемник перезапустится, не найдя обновления, и продолжит нормальную работу (“откат”).
12. приемник перезагружается после начала поиска каналов, установки USB-накопителя или в других экстремальных режимах.
Проблема часто заключается во вторичных преобразователях (“пента-кольцах”) и их соединении. Т.е. они не в состоянии обеспечить необходимую мощность (“провисание”).
После замены конденсаторов все заработало…
Цифровой телевизор CADENA HT-1658 DVB-T2 не включается… ремонт.
После разборки светодиод питания тускло светится красным, дисплей тускло светится при нажатии на кнопки… Консоль не включается. Напряжение от источника питания составляет 5 В (нормальное). на форуме с описанием моей проблемы, и схему … …и виновниками были…
…материнская плата KLF7816_T2_02 A4 …
После замены штекеров все заработало…..
… И еще одно: не забудьте снять фольгу с корпуса, она закрывает вентиляционные отверстия, и консоль становится очень горячей.
2. 5 В, приемник не запускается – проверьте вторичную обмотку источника питания (пятиногие платы с катушками рядом), измерьте 3,3 1,8 1,15 В на катушках, если нет, замените цепь. Выходное напряжение инвертора определяется внешним делителем, большинство “пятидырочников” заменяемы.

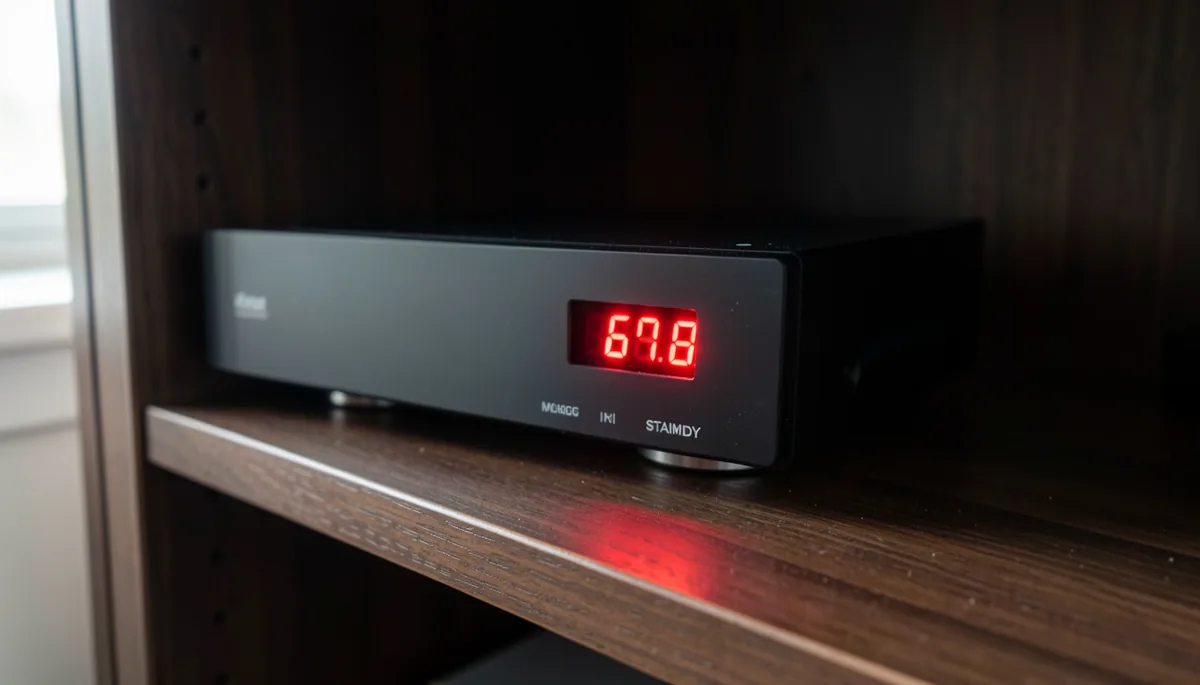

Почему не включается цифровой приемник?
1. приемник не включается, светодиод мигает, горит слабо или не горит вообще.
Подключите 5 вольт от внешнего источника (с выходным током не менее 1,5 ампера) к выходному конденсатору источника питания, соблюдая полярность, проверьте запуск приемника,
Отремонтируйте блок питания. Процедура описана в теме ниже.
Чаще всего необходимо заменить выходной конденсатор, поставьте новый конденсатор 1000 мкФ 16 В.
2. 5 В, приемник не запускается – проверьте вторичную обмотку фидера (пятиполюсник с индуктивностями рядом), измерьте индуктивность при 3,3 1,8 1,15 В, если нет изменения схемы. Выходное напряжение инвертора определяется внешним делителем, большинство пятиполюсников заменяемы.
3. В случае появления напряжений на всех стабилизаторах, а также в случае появления надписи ASH, циклических перезагрузок, зависания при загрузке и т.п. (сбилась прошивка) – прошить микросхему флэш-памяти 25Q32 программатором, например, CH34. (прошивка потеряна) – прошить микросхему флэш-памяти 25Q32 с помощью программатора, например, CH341A.
4. НЕ НАХОДЯТСЯ КАНАЛЫ – сброс к заводским настройкам, повторный поиск, замена кристаллического генератора в тюнере (если есть), предварительно убедившись, что антенна работает. Если это не помогает, проблема, скорее всего, в чипе тюнера, демодуляторе или процессоре, ремонт нецелесообразен, особенно для непрофессионалов, лом.
Не спешите менять прошивку, в этом случае вы можете нажить лишних проблем на свою голову, без опыта часто приводят к программисту.
5. Замените кварц в процессоре.
6.Отражения и вибрации изображения, искажения цвета – замените конденсатор, расположенный на задней панели рядом с аналоговыми выходами.
7.Нет сигнала через аналоговый выход, но есть сигнал через hdmi, кабель в порядке, розетка в порядке – чаще всего это вызвано выгоранием выходов аналогового сигнала с процессора при отсутствии буферных защитных элементов в цепи. Если их нет – тогда либо смотрите через HDMI, либо сдайте его в утиль, либо замените процессор.
Не подключайте декодер к телевизору, когда он включен!
8.приемник выключается сам – ищите в меню в расширенных настройках позицию, которая отвечает за таймер сна, т.е. выключение в состоянии простоя, можно назвать это по-разному!
9.А здесь https://vk.com/remontdvbt2?w=wall-83906759_3453/all подробное описание проблемы с отсутствием звука при воспроизведении фильмов с флешки.
10. Если при попытке обновить прошивку из эфира приемник зависает – оставьте его включенным на полчаса, приемник перезагрузится, не найдя обновления, и продолжит нормальную работу.
11 Приемник выходит из строя или перезагружается при подключении антенны, попытке поиска каналов или установке USB-накопителя – чаще всего конденсаторы в “пента-кольцах” вторичного преобразователя высохли.
13 Определить, что неисправен процессор, можно хотя бы проверив генерацию на кварце, обмен данными с флеш-памятью, команды с ИК-приемника, заменить прошивку (желательно с чипом), может помочь терминал.
Как и любой другой вид современного оборудования, приемник может выйти из строя, поэтому каждому пользователю желательно знать схему подключения декодера dvb t2. Ремонт такого оборудования – трудоемкая процедура, поэтому если пользователь не уверен в своих силах, лучше доверить работу профессионалам.
Инструкции по ремонту
Ремонт декодера dvb t2 должен выполняться только людьми, имеющими опыт ремонта электрооборудования. Техник должен подготовить удобную рабочую зону, включая изоляционный коврик. Последний полезен для укладки крепежа и пайки деталей. Ремонт будет более эффективным, если использовать отвертку, паяльник и мультиметр.
Повреждения механического характера в недорогих декодерах рекомендуется устранять путем замены на исправный аналог. Самостоятельный ремонт таких элементов практически невозможен.
Где приобрести запасные части
После осмотра приемника и определения причины неисправности можно заняться поиском запасных частей и компонентов. Если требуется замена печатной платы, вы можете обратиться в мастерскую за запчастями. При мелких неисправностях лучше купить неисправный блок на радиобирже – доноре.
Когда нет смысла в ремонте
Ремонтировать собственный цифровой декодер следует только в том случае, если это имеет смысл. В настоящее время причинами отказа от ремонта сломанного приемника являются
- Действующая гарантия производителя;
- Дорогая модель устройства.
Из-за узко модульной конструкции набора, стоит самостоятельно отремонтировать устройство. Пользователь в домашних условиях может позаботиться о пайке входов, прошивке памяти, замене блока питания и платы. Более сложные дефекты лучше доверить профессионалам.
