Размер арматурной сетки в плитах перекрытия

После установки опорных стоек горизонтальная опалубка для перекрытия устанавливается на требуемый размер с запасом в 30 см для размещения бордюра. Опалубка состоит из телескопических опор, треног, кронштейнов, уступов и ламинированной фанеры. Опалубка собирается следующим образом:

Как укрепить монолитную плиту перекрытия: схемы и примеры

Плита является одним из несущих элементов здания. Наиболее распространенным материалом, используемым для его строительства, является железобетон (композиция из бетона и стали). Соблюдение строительных правил и стандартов при армировании плит перекрытия является гарантией надежности железобетонной конструкции. Правильное размещение арматуры в бетоне придает ему прочность, необходимую для того, чтобы выдержать все будущие нагрузки на растяжение и изгиб. Укрепить монолитную плиту перекрытия можно своими руками, но для этого необходимо соблюдать технологию проведения работ.

Усиление плиты перекрытия

Конечно, проект является главным и необходимым элементом для выполнения качественного армирования перекрытия, но сам процесс требует профессионализма исполнителей и грамотного контроля со стороны заказчика или производителя работ.

Принцип армирования перекрытий

Монолитные конструкции чаще всего используются при строительстве различных типов балок. Плита — это такая же конструкция, как и балка, но шире и тоньше. Проектирование такой конструкции осуществляется в поперечном сечении по заданному пролету. Верхняя часть перекрытия в пролете находится в сжатом состоянии. Нижняя часть находится в напряжении. Нижняя арматура, принимающая на себя нагрузку, предотвращает разрушение перекрытия. Над опорами все работает наоборот. Если плита опирается на опоры без защемления, то напряжение над плитой пренебрежимо мало.


Задача проектировщиков и строителей по усилению плит перекрытия: задействовать большую часть конструкции для сопротивления наименьшей деформации. Это общий, упрощенный принцип работы арматурного каркаса в монолитном перекрытии. Иногда простого понимания этого принципа достаточно, чтобы изготовить высококачественный каркас из плит в небольшом частном доме.

Метод сварки используется редко, поскольку основным недостатком этого варианта является жесткое и неразъемное соединение. Это плохо сказывается на качестве монолитного фундамента. Во время сварки металлические элементы плавятся, после чего прочность армирующих элементов снижается.

Технология фундамента

Надежность монолитного фундамента зависит от качества бетонной смеси и правильно выполненного армирования. Армирование плитного фундамента — это очень ответственный и сложный процесс, который должен выполняться непосредственно перед заливкой фундамента. На этих этапах выполняется весь слой бетонного основания:

  • Участок расчищается и демаркируется.
  • Сделайте котлован нужного размера.
  • Создайте дренажную систему.
  • Засыпьте и уплотните основание из песка и гравия.
  • Проникнуть в гидроизоляцию.
  • Опалубка собрана и закреплена.
  • Устанавливается проволочный каркас и укрепляется основание.
  • Конструкция заливается бетоном.

Действующие стандарты регламентируют опалубку для монолитных фундаментов, которые используются при строительстве различных зданий. Железобетонные фундаменты со стальными стержнями являются гарантией надежности будущего сооружения. Стальная арматура улучшит такие свойства фундамента:

  • усиливает прочность монолитного фундамента, придавая ему способность воспринимать повышенные нагрузки;
  • предотвращает риски усадки, связанные с недостаточной прочностью фундамента;
  • предотвращает деформацию монолитного бетонного фундамента под негативным воздействием высокого уровня грунтовых вод.

Рамы (зеленые) расположены в несущих зонах перекрытия и работают как боковое армирование этих зон, в то время как монтажные петли (выделены желтым) встраиваются между ними.

Как армируются ячеистые плиты и почему их нельзя резать? (схемы армирования различных плит, особенности, технология изготовления)

В сегодняшней статье мы остановимся на трех наиболее популярных марках пустотных плит, представленных на рынке: ПК, ПТК и ПБ. Мы подробно обсуждаем конструктивные особенности, технологию армирования и различия между брендами.

Марка ПК

Итак, первое перекрытие, изготовленное по опалубочной технологии без предварительного напряжения арматуры: плита серии 1.141-1.60, марка плиты ПК.

Максимальная длина составляет 4,2 м, что связано с отсутствием предварительно напряженной арматуры. Плиты серии 60 с круглыми углублениями следующих рабочих длин: 4180, 3580, 2980, 2680 и 2380 мм, с шириной 1790, 1490, 1190 и 990 мм. Арматура выполнена из стальных стержней A-III и Bp-I.

Технологический процесс опалубки этих панелей заключается в следующем:

1. форма смазывается эмульсией (для предотвращения прилипания бетона).
(2) Армирующие сетки и каркасы устанавливаются в соответствии с рекомендациями ГОСТа.
3) Штампы (формирователи полостей) помещаются в формы, которые дополнительно покрываются армирующими сетками.
(4) Будущая плита бетонируется и вибрируется.
По истечении времени полимеризации пуансоны удаляются.
6. неровности затираются и сверлятся отверстия для петель.
7. доска помещается в паровую камеру.

Рассмотрим ширину доски 1200 мм. ПК 42.12-3T (42 — длина в дм, 12 — ширина в дм, 3T — индекс грузоподъемности).

Первая рабочая арматурная сетка на растяжение состоит из 5 продольных арматурных стержней диаметром 8 мм, поперечные стержни — по 4 мм. Именно эта сетка (выделена красным цветом) несет всю нагрузку на растяжение.

Верхняя сетка — выглядит как структурная сетка (синяя), диаметр которой составляет всего 3 мм. (класс стержней Br-1).

Рамы (зеленые) устанавливаются в несущих зонах панели и выполняют функцию бокового усиления этих зон, между ними размещаются монтажные петли (выделены желтым цветом).

Бренд PTC.

Другая плита серии АИ-03-02: марки ПТК производится как плита ПК по той же технологии формовки (т.е. в опалубке), но с предварительно напряженной арматурой.

Основные этапы строительства:

Важные условия монтажа

Как правило, арматура устанавливается в съемной опалубке, в которую устанавливается стальной каркас, а затем заполняется бетонным раствором не ниже М250.

Для достижения монолитной плитой перекрытия всех необходимых прочностных характеристик, Застройщик должен точно соблюдать требования стандартов и требования проекта.:

  1. Продольные стержни выбираются в зависимости от размеров плиты и ее несущей способности в диапазоне 8-14 мм, а поперечные — в диапазоне 6-10 мм.
  2. Толщина конструкции определяется длиной пролета и соответствием требованиям стандарта 1/30, но не менее 150 мм. Для пролетов длиной более 8 м следует использовать постнатянутую арматурную сетку повышенной прочности.
  3. Однослойное армирование используется для плит толщиной 150 мм, а двухслойное — для плит толщиной более 150 мм.
  4. Дополнительное усиление производится в середине панели в местах технологических отверстий и петель.
  5. Можно использовать горячекатаную арматуру с ребрами жесткости класса AIII или выше.
  6. Первая сетка устанавливается в нижней части опалубки, а вторая — в верхней. В сетке арматура связывается специальной мягкой отожженной вязальной проволокой, образуя ячейки 150×150 мм или 200×200 мм.
  7. Решетчатая система в монолитной конструкции защищена со всех сторон бетоном толщиной 25-30 мм.
  8. Нахлест проводов при соединении зависит от диаметра и составляет 10 D, при этом минимальный нахлест должен быть не менее 50 см и должен располагаться в шахматном порядке по отношению к соседним стыкам.
  9. Сетка соединяется по краям в U-образной форме.
  10. Сгибайте сетку только в крайнем случае, без нагрева, так как высокая температура разрушает внутреннюю структуру и вызывает растрескивание прутьев.

Важно! Армирование должно выполняться только в соответствии с проектным чертежом, с использованием арматуры указанного диаметра. Избыток металла увеличивает нагрузку на черепицу, которая может превысить ее расчетные пределы.

После проведения расчетов и проектирования приступают к установке опалубки по всей длине будущего перекрытия. Возьмите доски 150 x 50 мм, фанеру и дерево. Правильность и равномерность подъема измеряется и проверяется с помощью спиртового уровня.

Инструкции — укрепление пола

Существует несколько основных правил, которые необходимо учитывать при изготовлении арматуры. Во-первых, важно знать, какие материалы необходимы для работы. Это рифленые стальные прутки, отлитые из стали марки А 4. Также бетонная смесь, состоящая из цемента М300, крупного песка и мелкого балласта.

При проведении самих работ для опалубки целесообразно использовать влагостойкую фанеру или доски. Для связывания используйте отожженную, специально армированную проволоку, специальный инструмент для сгибания и резки прутьев и угловую шлифовальную машину. Для смешивания бетона вам понадобятся: мерные и смесительные емкости, инструменты и рабочие перчатки.

После проведения расчетов и проектирования приступают к установке опалубки по всей длине будущего перекрытия. Вам понадобятся доски 150 x 50 мм, фанера и балки. Правильность и ровность конструкции измеряется и проверяется с помощью спиртового уровня.

Затем укладывается нижний шов, с шагом в несколько рядов, и заливается бетон. Поэтому в работе сама сетка установлена на опорах. Он фиксируется на месте с помощью стяжной проволоки. Самое главное, что нужно помнить, — не использовать сварочный аппарат при соединении всех элементов.

Затем поверх первого слоя укладывается второй, а все конструктивные элементы размещаются на специально установленных опорах. Следующий шаг — залить всю опалубку жидким, но густым бетонным раствором. Все пузырьки воздуха удаляются лопатой и оставляются на несколько дней для высыхания. Чтобы предотвратить последующее растрескивание бетона, конструкцию следует поливать водой в течение первых 3-4 дней. По истечении указанного времени, обычно 30 дней, для затвердевания раствора, опалубка разбирается и удаляется.

Также важно отметить, что монтаж монолитных плит перекрытия значительно увеличивает общую стоимость работ в смете. Поэтому в проектах индивидуального строительства плиты перекрытия обычно отливаются на месте с арматурной сеткой на месте.

Инструкции по армированию перекрытий

Чтобы понять, как правильно укрепить плиту перекрытия, необходимо учитывать некоторые важные принципы. Основными материалами для работы являются стальные рифленые прутья A4 и бетонная смесь на основе цемента M300, среднего гравия и мелкого песка.

В работе будут использоваться:

  • Для опалубки — фанера или влагостойкие плиты
  • Для настройки — отожженная проволока и специальные инструменты
  • Инструменты для гибки арматуры
  • Специальные кусачки или угловая шлифовальная машина для резки прутков
  • Все необходимое для изготовления раствора: измерительные приборы, инструменты, емкости и т.д.

Подготовка к работе проста и включает следующие этапы: расчеты, чертеж и схема армирования, расчеты и закупка строительных материалов, инструментов, нарезка прутковых заготовок, подготовка перекрытий к опалубке.

Краткий алгоритм работы:

  • Резка арматурных заготовок, связывание первого слоя сетки
  • Укладка сетки с зазором 3-4 сантиметра на поверхность опалубки, закрепление вертикальными планками.
  • Связывание второго слоя сетки, монтаж на месте
  • Заливка бетона

Посмотрите на видео ниже, как выглядит армирование монолитной горизонтальной несущей конструкции:

Армирование плит перекрытия: чертежи и схемы

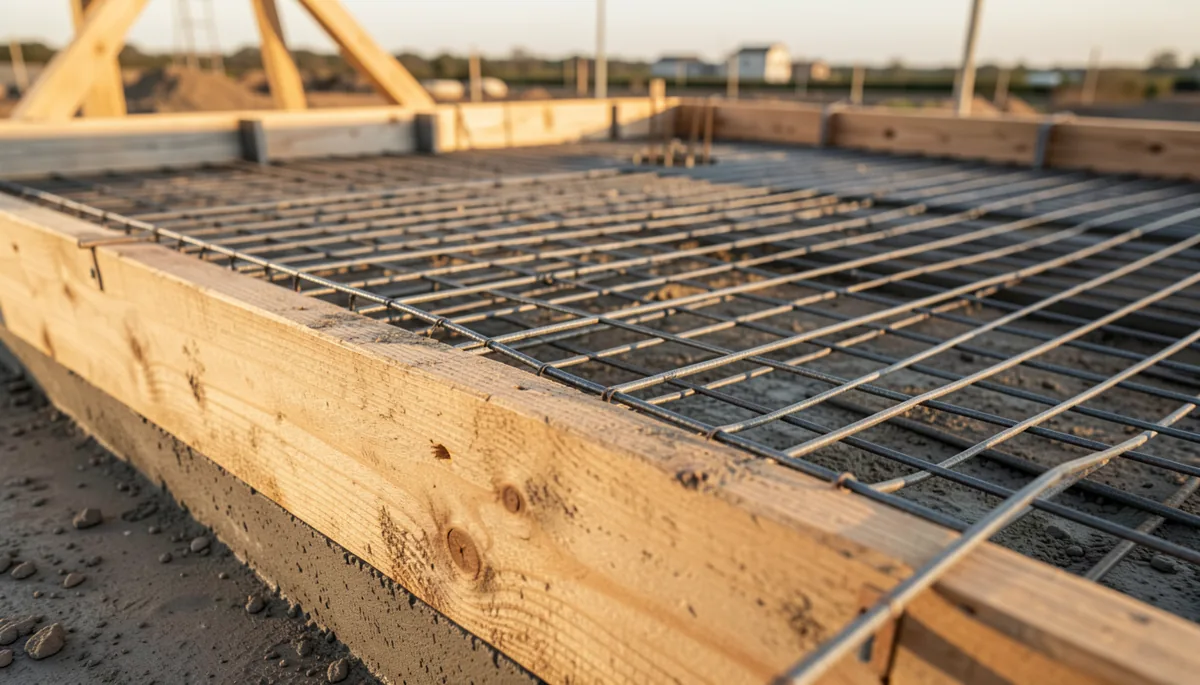

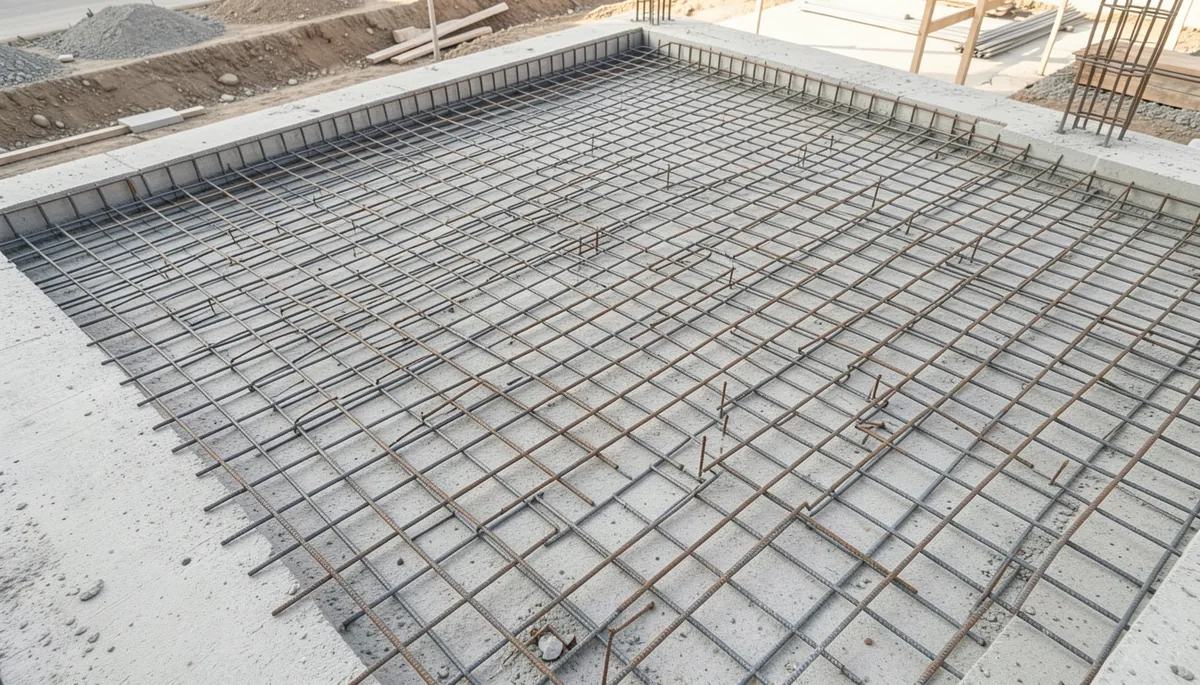

Существуют некоторые общие правила армирования плиты перекрытия:

  1. Как правило, для этого используется рифленая арматура 8-12 мм, в зависимости от размеров перекрываемого пролета. В монолитных конструкциях нижняя сетка может быть выполнена из более толстых прутьев, а верхняя — из более тонких.
  2. Размер ячеек арматурной сетки обычно составляет 150×150 или 200×200 мм.

Рис. 7 Готовый арматурный каркас монолитной плиты перекрытия.jpg

Рисунок 7: Готовый арматурный каркас монолитной плиты перекрытия

Рис. 8 Чертеж арматурного каркаса монолитной плиты перекрытия.jpg

Рисунок 8: Чертеж армирования плиты перекрытия

Еще одно важное замечание — схема армирования плиты перекрытия всегда проектируется с учетом глубины опирания на несущую конструкцию. Она должна составлять 100-150 мм, в зависимости от материала, использованного при строительстве здания.

Фото 9. расположение арматуры в сборно-монолитной плите перекрытия.jpg

Рисунок 9: Расположение арматуры в сборно-монолитной плите перекрытия

Простейший расчет показывает, что при надлежащем армировании каждого квадратного метра монолитной бетонной плиты высотой 20 сантиметров примерный расход составляет 1 м3 бетона класса М200 или выше (предпочтительно М350) и 36 килограммов арматуры класса А500С с площадью поперечного сечения 10 миллиметров. Это основные правила. Однако точный расчет может сделать только специалист.

Как укрепить?

Нагрузка на незакрепленные монолитные панели идет вертикально вниз и распределяется пропорционально по всей поверхности. Получается, что верхняя сторона арматурного каркаса воспринимает сжимающие нагрузки, а нижняя — растягивающие. Брусья укладываются в опалубочную конструкцию и связываются между собой с помощью мягкой вязальной проволоки. В качестве подложки используются толстые металлические прутья. Верхний слой состоит из стержней с меньшим сечением.



После связывания арматурных сеток между собой они должны быть правильно расставлены по высоте.

Если высота монолитной панельной конструкции составляет от 180 до 200 миллиметров, то длина пролета может достигать 6 метров. В таких панелях расстояние между нижней и верхней армирующими сетками составляет от 100 до 125 миллиметров. Для этого используются зажимы, изготовленные из остатков арматуры диаметром 10 мм. Длинные прутья сгибаются в форме буквы «L» и размещаются с интервалом в один метр. Там, где необходимо усилить плиту перекрытия, это расстояние сокращается до 40 см. Как правило, это середина зоны соединения с опорами и зона с наибольшей нагрузкой.



Под арматурой должен оставаться слой бетона примерно 25-30 мм или чуть больше. Верхняя армирующая сетка заливается аналогичным слоем. Для сохранения этого размера пластиковые опоры устанавливаются с интервалом примерно в один метр под пересечением нижних арматурных стержней. Такие кронштейны можно приобрести в магазинах строительных материалов. Их можно заменить деревом, прибитым или привинченным к опалубке с помощью саморезов. Если их не закрепить таким образом, они могут всплыть при заполнении опалубки бетоном.
