Синий и коричневый провод какой из них плюс и минус

В сетях постоянного тока коричневый провод всегда является плюсом, а синий, минусом. Это стандарт, принятый в большинстве современных устройств, от автомобильных аккумуляторов до блоков питания электроники.

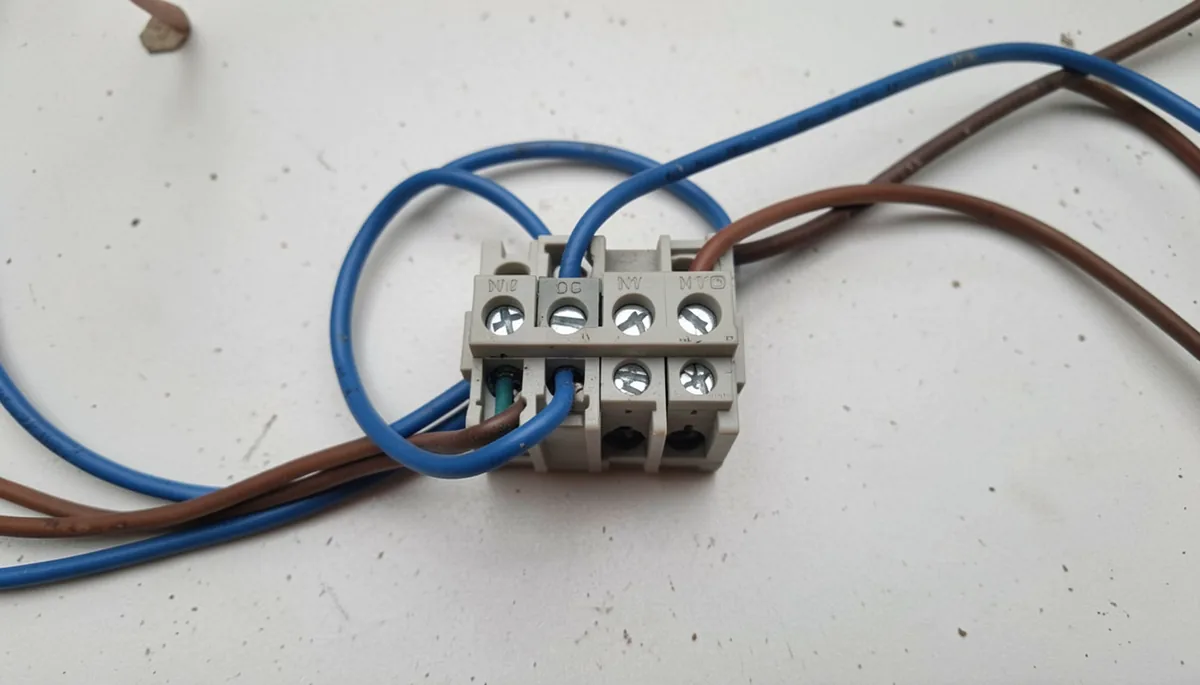

Стандарт цветов для постоянного тока

Цветовая маркировка зависит от типа системы. В электронике и бытовой технике, работающей на постоянном токе (DC), правила жесткие. Коричневый провод несет положительный заряд (+). Синий провод служит обратным путем для тока, то есть это минус (-).

Если вы разбираете старый блок питания или китайский адаптер, там могут встретиться другие сочетания. Но в 90% случаев схема такая: коричневый, плюс, синий — минус. Это помогает не перепутать полярность и не сжечь чувствительную плату при подключении.

В автомобильной проводке правила часто меняются. Там вместо коричневого может стоять красный. Если видите красный и черный — это классика автоэлектрики, где красный это плюс, а черный минус. Но если в вашей машине уже есть синий провод, не спешите подключать его к аккумулятору без замера напряжения.

Разбор конкретных сочетаний цветов

Часто возникают вопросы по специфическим парам. Давайте разберем их по порядку, чтобы вы не ошиблись при монтаже.

Коричневый и белый провод

В этой паре коричневый остается плюсом. Белый провод в таких схемах обычно выполняет роль минуса или «общего» провода (GND). Такое сочетание часто встречается в промышленном оборудовании и некоторых типах светодиодных лент. Если вы подключаете белый провод к минусовой клемме, схема будет работать правильно.

Красный и синий провод

Здесь работает логика классической электроники. Красный — это плюс. Синий — это минус. Это самая распространенная пара в мелкой бытовой технике и игрушках. Если вы видите эти цвета, риск ошибки минимален, но всегда лучше проверить мультиметром.

Синий и серый провод

Это редкое и коварное сочетание. В стандартных схемах постоянного тока оба этих цвета могут обозначать разные фазы в переменном токе, но если мы говорим о DC, то чаще всего синий — это минус. Серый провод в таких случаях может быть вспомогательным или дополнительным минусом. Без прибора здесь работать опасно. Я однажды подключал серый провод к плюсу в старом контроллере освещения, и транзистор выгорел за 0,5 секунды.

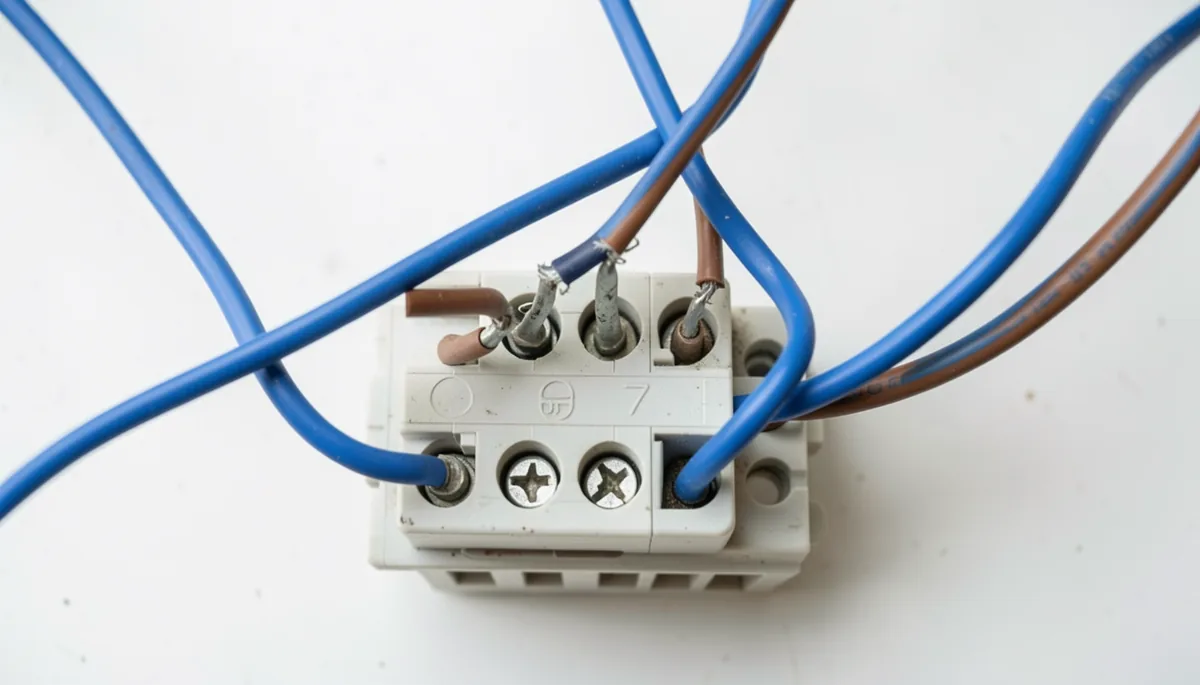

Как определить полярность без инструкции

Не полагайтесь только на цвет. Производители иногда экономят на изоляции или используют остатки кабеля разных партий. Один раз ошиблись — и прибор превратился в кирпич.

• Используйте мультиметр. Переключите прибор в режим измерения постоянного напряжения (DCV). Приложите щупы к проводам. Если на экране число положительное (например, 12.0V) — красный щуп на плюсе, черный на минусе. Если число с минусом (-12.0V) — вы перепутали провода местами.
• Проверьте маркировку на корпусе. Часто рядом с разъемом стоят значки: прямая линия с плюсом (+) и символ заземления или горизонтальная черта с минусом (-).
• Смотрите на полоски. На некоторых проводах один из них имеет белую или серую полосу вдоль всей длины. Обычно полосатый провод — это минус.

Таблица соответствия для быстрой проверки

Запомните эти базовые пары, чтобы не лезть в интернет каждый раз.

• Коричневый (+) / Синий (-)
• Красный (+) / Черный (-)
• Красный (+) / Синий (-)
• Коричневый (+) / Белый (-)

Если вы работаете с солнечными панелями, там может быть еще сложнее. Там часто используют синий и красный, но иногда встречаются нестандартные желтые или зеленые провода для связи между модулями. Всегда держите под рукой тестер. В электронике ошибка в полярности стоит дороже, чем покупка хорошего прибора.
