Красный и черный провод где плюс и минус

В стандартной электротехнике красный провод всегда обозначает плюс, а черный, минус. Это правило работает в 95% бытовых приборов и автомобильных аккумуляторов, но иногда встречаются исключения, которые могут сжечь технику.

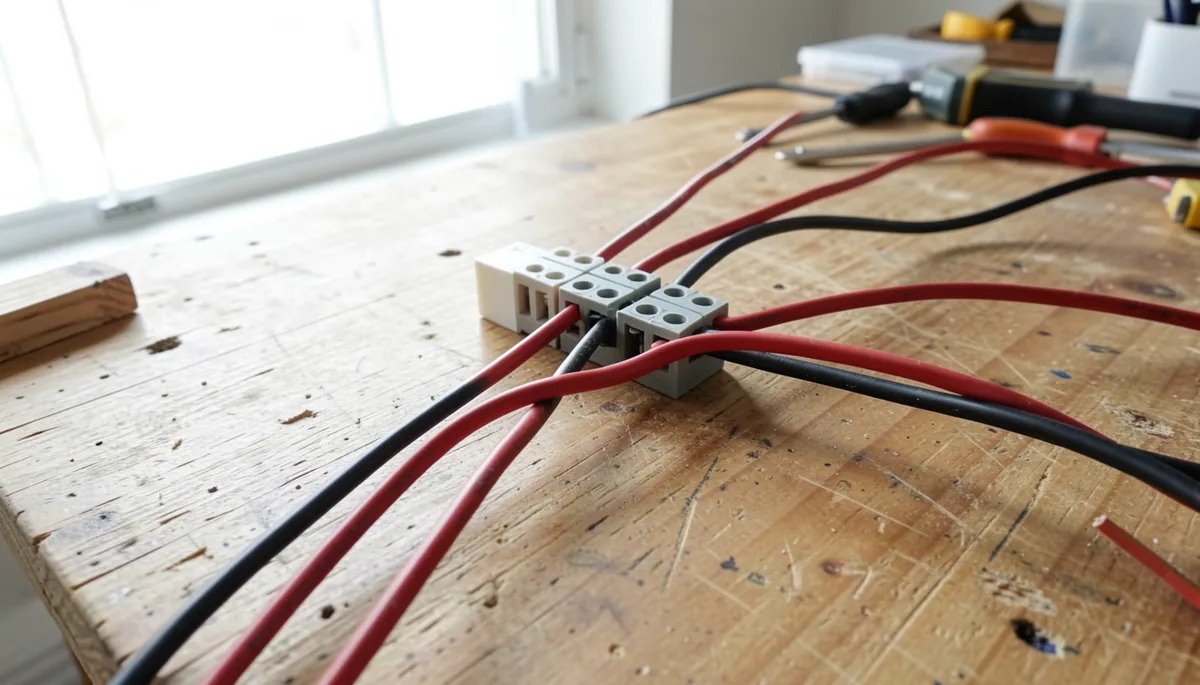

Стандартные цветовые обозначения: красный, черный, синий

Если вы открыли капот машины или разобрали блок питания, ориентируйтесь на классику. Красный цвет, это «плюс» (положительный полюс). Черный цвет, это «минус» (отрицательный полюс или «земля»). В автомобильной проводке это правило соблюдается жестко, чтобы не перепутать полярность при подключении аккумулятора.

В сетях переменного тока, которые в розетках, логика другая. Там нет постоянного плюса и минуса, есть фаза и ноль. Обычно фаза обозначается коричневым или черным цветом, а ноль, синим. Если вы видите синий провод рядом с красным в цепи постоянного тока, то красный, это плюс, а синий — минус. Это часто встречается в маломощной электронике и зарядных устройствах.

Запомните простую схему для постоянного тока (DC):

Красный: плюс (+).
Черный: минус (-).
Синий: минус (-).
Белый: часто используется как дополнительный плюс или нейтраль в зависимости от типа прибора.

Черный и белый провода: в чем подвох

С парой черный-белый всё сложнее. В американских стандартах (UL) белый провод часто является нейтралью, а черный — фазой. Если вы работаете с постоянным током, например, в светодиодной ленте, белый может быть минусом, а черный — плюсом. Это зависит от производителя.

Никогда не гадайте, когда видите только черную и белую изоляцию. В старых советских приборах или самодельных схемах цвета могут быть любыми. Я однажды разбирал старый радиоприемник «Океан», где вместо стандартных цветов использовали серый и коричневый, и это чуть не стоило мне мультиметра.

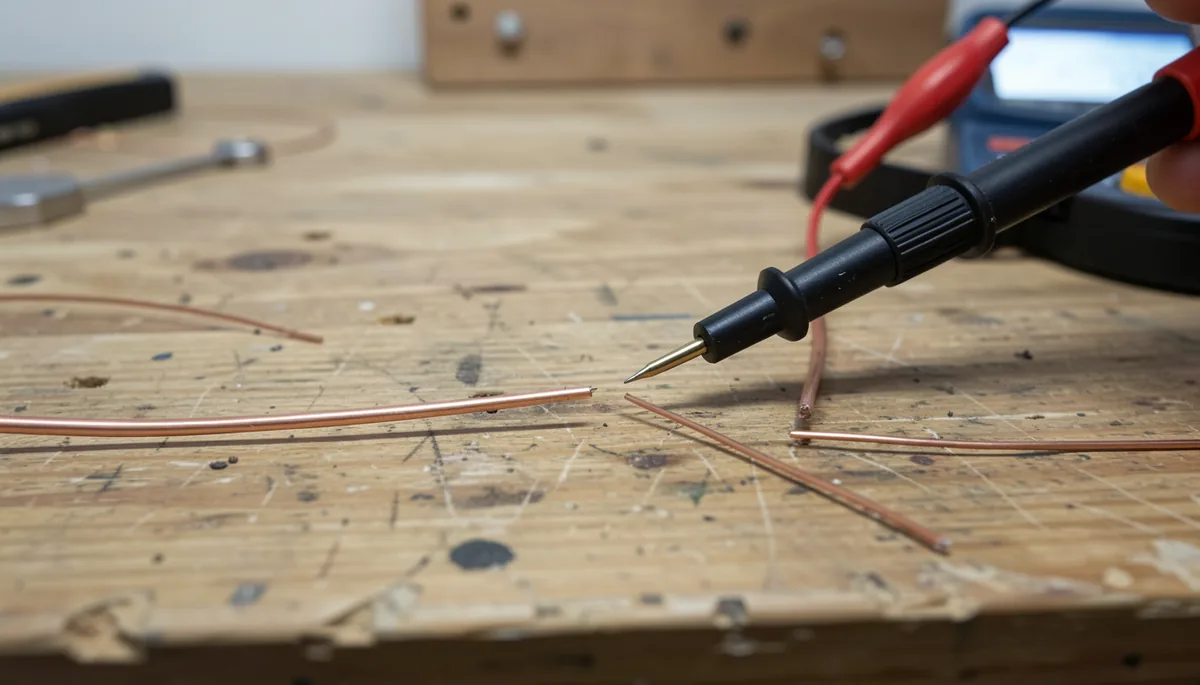

Как определить полярность без цвета

Цвет изоляции — это лишь подсказка, а не истина в последней инстанции. Если провода одинакового цвета или вы сомневаетесь, используйте инструменты. Проверка должна быть первой вещью, которую вы делаете перед подключением питания.

Использование мультиметра

Это самый надежный способ. Переключите мультиметр в режим измерения постоянного напряжения (DCV) на диапазон 20 вольт. Приложите щупы к проводам. Если на экране число без знака «минус» (например, 12.0), то красный щуп на плюсе, а черный — на минусе. Если появилось значение с минусом (например, -12.0), значит, вы перепутали щупы: красный сейчас на минусе.

Проверка светодиодом

Если мультиметра под рукой нет, возьмите обычный светодиод и резистор на 1 кОм. Светодиод пропускает ток только в одну сторону. Подключите его к проводам. Если он загорелся — вы нашли плюс (длинная ножка светодиода должна идти к плюсу). Если не горит — поменяйте провода местами.

Проверка тестером-индикатором

Существуют бесконтактные индикаторы, но для постоянного тока они работают плохо. Лучше использовать дешевый тестер с пищалкой. Он покажет наличие напряжения, но не всегда скажет о полярности, поэтому мультиметр остается лидером.

Таблица соответствий для разных систем

Чтобы не запутаться, я составил краткую шпаргалку по основным типам систем:

Автомобиль (DC): Красный (+), Черный (-).
Зарядка гаджетов (DC): Красный (+), Черный или Синий (-).
Домашняя розетка (AC): Коричневый/Черный (Фаза), Синий (Ноль).
Блоки питания ПК: Желтый (+12V), Красный (+5V), Черный (GND/-).

Если вы видите в щитке провода, которые не поддаются логике, — остановитесь. В старых домах с алюминиевой проводкой цвета могут быть стерты от времени или заменены на любые доступные. В таких случаях единственный способ — замер напряжения относительно земли или нулевого провода.

Всегда проверяйте напряжение перед тем, как соединять контакты. Даже если провод выглядит как «красный плюс», он может быть частью сложной цепи, где полярность меняется в зависимости от режима работы устройства.
