Шланг диаметром 1/2″ имеет длину 1,5 см или 15 мм, что соответствует внутреннему диаметру.

Сколько сантиметров составляет шланг 1/2″?

Действительно, когда мы покупаем шланг, мы часто видим размер, указанный в дюймах.

Давайте проверим, какой диаметр в см соответствует шлангу диаметром 1/2 дюйма.

Мы знаем, что 1 дюйм равен 2,54 см или 25,4 мм.

Но когда речь идет о диаметре, вы не можете просто разделить нужное число на 2.

Шланг 1/2 дюйма равен 1,5 см или 15 мм, этот размер равен внутреннему диаметру.

Его внешний диаметр также составляет 2 сантиметра, а если перевести его в миллиметры, то получится 20.

Вы можете обратиться к этим цифрам, если хотите понять, что диаметр в дюймах равен сантиметрам.

1 дюйм равен 25,4 мм1 дюйм равен 2,54 см1 дюйм = 0,0254 м

Металлические водопроводные трубы из пластика, полипропилена, полимера и ПНД продаются и выбираются по соотношению внешнего сечения и толщины стенки.
Садовые и водопроводные шланги различают по внутреннему диаметру (обычно ½ или ¾ дюйма). Это связано с тем, что основная труба имеет одинаковый диаметр. Для подключения к насосу необходимо больше 19 мм, 1 дюйм.
Капельные ленты – маркируются номинальным диаметром, который обычно совпадает с внутренним диаметром (25 -200 мм). Капельные трубки имеют маркировку внешнего диаметра.
Чтобы выбрать подходящий фитинг для шланга, необходимо обратить внимание на маркировку деталей.

Обратите внимание на типичные диаметры фитингов:

– 3/8″ (9,5-10 мм) – европейское соединение крана, европейский сливной шланг для унитаза
– 1/2″ (13-14 мм) – смесители и краны, вся бытовая сантехника и трубы в доме (плоские)
– 3 4″ (20 мм) – фитинги, фитинги для стиральной и посудомоечной машин, трубы для квартиры
– 1″ (25 мм) – фитинги, трубы для небольшого дома
– 1 1/4″ (32 мм) – вводы для арматуры, унитазов, душевых кабин
– 1 1/2″ (40 мм) – отвод воды к кухонной мойке

Чтобы узнать точные значения 3 4″, обратитесь к официальным стандартам. Например, ГОСТ 18698-79 определяет технические условия на напорные резиновые рукава с текстильным каркасом, используемые в качестве гибких трубопроводов для жидкостей, пара, газов, сыпучих материалов. ГОСТ 3262-75 “Трубы стальные водогазопроводные” распространяется на оцинкованные и неоцинкованные сварные стальные трубы с резьбой или накатанной цилиндрической резьбой и без резьбы, применяемые в системах водоснабжения и отопления.

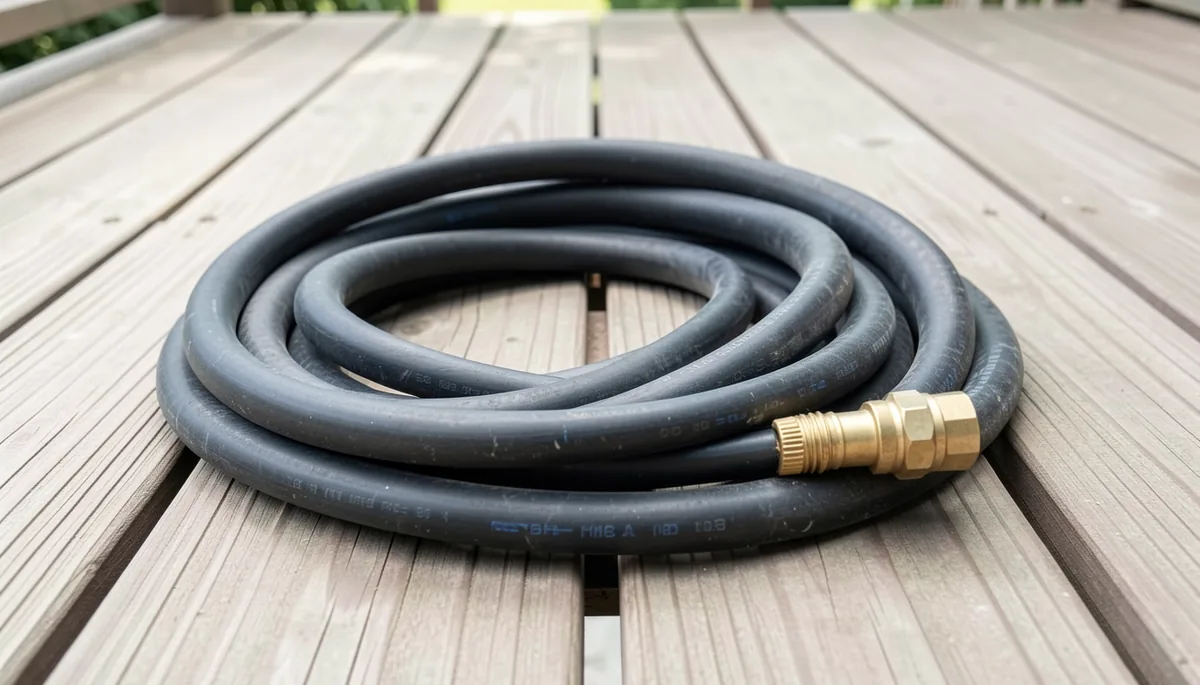

Если продаваемая трубная продукция маркируется в дюймах, нормальный размер должен определяться на основе того, что 1 дюйм эквивалентен 25,4 мм. Обратная величина этого соотношения равна 1 мм = 0,039 дюйма. Более подробные расчеты для различных диаметров шлангов приведены в таблице ниже.

Трубопроводная продукция не имеет единого обозначения, что значительно затрудняет выбор подходящего варианта. Производители могут использовать дюймы или мм и указывать внутренний или внешний диаметр. В целом, однако, можно говорить о следующих параметрах:

Садовые шланги – Чаще всего указывается их внутренний диаметр (в мм или дюймах);
Металлические трубы – Металлические трубы продаются с указанием внешнего сечения;
Капельные ленты – обозначаются номинальным диаметром, который чаще всего совпадает с внутренним диаметром;
ПНД трубы – Внешнее сечение и его соотношение с толщиной стенки указывается в документации на изделие;
Капельная трубка – выбираются на основе внешнего сечения.

Если продаваемая трубная продукция маркируется в дюймах, нормальный размер следует определять исходя из того, что 1 дюйм эквивалентен 25,4 мм. Обратное отношение равно 1 мм = 0,039 дюйма. Более подробные расчеты для различных диаметров шлангов приведены в таблице ниже.

Диаметр, в дюймах	Диаметр, в миллиметрах
1/2″	12,5
3/4″	19
1″	25
1 1/4″	32
2″	50
2 1/2″	65
3″	89
3 1/2″	100

Обратите внимание, что для фитингов шлангов или труб внешнее сечение должно быть задано большим из двух шаров. Диаметр шланга должен быть немного меньше сечения водопроводной трубы, чтобы обеспечить хороший поток поливной воды. Наиболее распространенными считаются шланги диаметром 13 и 19 мм, поскольку их легче всего подсоединить к трубам диаметром ½ или ¾ дюйма соответственно.

При выборе поливочного шланга часто задают вопрос: “Сколько миллиметров в 1/2 дюйма или 1/4 дюйма?”.

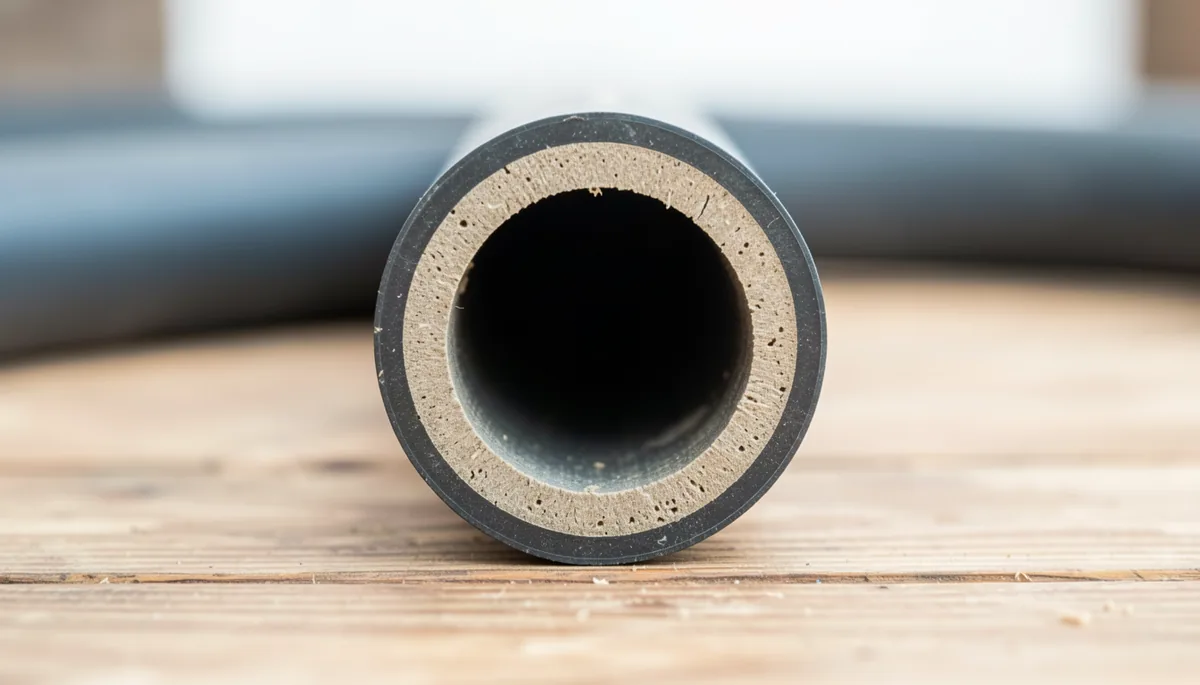

Диаметры труб и шлангов выражаются в дюймах (1 дюйм = 25,4 мм) или миллиметрах, но не всегда понятно, идет ли речь о внешнем или внутреннем диаметре. Это связано с тем, что не существует единого стандарта для всей трубной продукции.

Металлические трубы – всегда указывается внутренний диаметр.

Трубы ПНД – всегда указывается наружный диаметр (и SDR – отношение диаметра к толщине стенки).

Садовые шланги – в большинстве случаев указывается внутренний диаметр (в дюймах и миллиметрах).

Капельные ленты – указанный номинальный диаметр в большинстве случаев на 16 мм (или 17 мм) ближе к внутреннему диаметру.

Капельная трубка – указан внешний диаметр (стандартная трубка диаметром 16 мм имеет внутренний диаметр 13,8 мм). Поэтому капельные ленты маркируются как садовые шланги, а капельные трубы – как трубы из ПНД.

В случае фитингов, в которые устанавливаются шланги, ленты и трубки для соединения, наружный диаметр определяется по наибольшему выступу (ершу).

При выборе фитингов для шлангов и труб важно помнить следующее:

Полив – важная и неотъемлемая часть садоводства в теплое время года. Если у вас небольшой участок, самое время подумать о поливе газона и различных растений. Выбирая шланг для полива сада, многие не задумываются о технических параметрах, таких как диаметр поливочного шланга, и ограничиваются лишь выбором его длины. Розничные продавцы не всегда информируют своих клиентов о возможных диаметрах, а предлагают те, которые есть на складе.

Как выбрать правильный диаметр поливочного шланга?

При однозначном определении диаметра поливочного шланга необходимо учитывать три основных фактора:

Самым важным фактором является давление. Садовые шланги имеют определенный порог прочности, рассчитанный на определенное рабочее давление. Для целей орошения давление в системе должно быть не менее 4 бар. В этом случае система орошения будет функционировать в полном объеме. Для работы под таким давлением можно использовать шланг диаметром ⅝ дюйма. Толщина стенки шланга должна быть не менее 2 мм. Например, один шланг диаметром ½ дюйма рассчитан на рабочее давление 2 бар и не выдерживает более высокого давления. В результате она лопнет. Шланги диаметром 1″ и больше подходят для постоянного положительного давления. Толщина стенки шланга должна быть не менее 3 мм.

Производители указывают номинальное давление на своих изделиях. Однако при выборе конкретного шланга следует уточнить, идет ли речь о рабочем давлении или об указанном критическом давлении? Из-за отсутствия стандартов маркировки на шланге может быть указано критическое давление, которое шланг может выдержать при первом нагнетании давления воды. Обычно это всегда более высокое значение. Однако во время работы шланг не сможет выдержать такое давление. Однослойные шланги выдерживают давление до 2 бар, армированные многослойные – до 8 бар. Однако их критическое давление гораздо выше – от 10 до 30 бар.

Примечания: Диаметры выше #14 указаны в дюймах.
Число после номера диаметра, разделенное тире, – это количество нитей на дюйм.

Номинальный диаметр трубы, мм	Диаметр резьбы, дюймы	Наружный диаметр трубы, мм
Номинальный диаметр трубы, мм	Диаметр резьбы, дюймы	Стальные трубы для воды и газа	Бесшовная труба	Полимерная труба
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 ¼”	42,3	42	40
40	1 ½”	48	45	50
50	2″	60	57	63
65	2 ½”	75,5	76	75
80	3″	88,5	89	90
90	3 ½”	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

Все это в несколько раз сложнее, чем стандарты метрической резьбы, но все же это довольно ограниченный набор, не такой уж страшный, если свести его в красивую таблицу.

Кстати, я сомневаюсь, что вы найдете это где-нибудь на русском языке, потому что в СССР (как я теперь могу ответственно заявить) не было особенно подробной информации о дюймовых нитях. Только трубная резьба была более или менее освещена в руководствах, и то лишь частично, поскольку советский стандарт на водогазопроводные трубы был почти идентичен британскому BSP.

См. систему США, это неполная таблица, но только по наиболее часто используемым диаметрам и типам резьбы
(полностью здесь).
Справа от таблицы приведено количество нитей на дюйм для различных типов резьбы

Обозначения:
UNC-Унифицированный национальный курс – толстый или простой
UNF – унифицированные национальные штрафы
UNEF-Унифицированный национальный экстра-файн
NPT – коническая бытовая труба

Британский стандарт похож, но не такой же. Например, для резьбы 1/2” американцы имеют 13 ниток на дюйм, а британский стандарт BSW – 12.
Да, я также должен сказать, что вообще существует несколько британских стандартов, но кроме BSW и BSP я ни с чем не сталкивался.
BSP – это трубная резьба.
http://en.wikipedia.org/wiki/British_Standard_Pipe

Труба данной спецификации будет иметь наружный диаметр 26 мм. Данные о размере трубы также зависят от материала или металла, из которого она изготовлена.

Каков диаметр трубы 1/2″ в миллиметрах?

Диаметр таких изделий рассчитывается в соответствии со следующими критериями

Диаметр условного отверстия;
внутренний и внешний диаметр трубы;
толщина металла.

Номинальное отверстие указывает на значение площади внутренней поверхности. Все остальные расчеты основаны на нем. Наружный диаметр – это величина, которая также включает в себя толщину металла трубы (также измеряется и записывается в миллиметрах). Все эти критерии важно учитывать при определении размеров материала для проведения надежных расчетов.

Если вы хотите быстро узнать диаметр трубы, можно прибегнуть к использованию таблицы, в которой записаны наиболее вероятные и надежные измерения. Это означает, что внешний диаметр ½” трубы будет равен 20 мм.

Важно: Длина катушек для садовых шлангов варьируется от 10 (м) до 25 (м).

Диаметр шланга 1 2 составляет сколько миллиметров

Параметры садовых шлангов определяются нормами ГОСТ 18698-79.

Внутренний диаметр стандартных моделей варьируется от 9 (мм) до 25 (мм), внешний диаметр – от 14 (мм) до 31 (мм).

Основные размеры садового шланга, используемого для полива и других целей по ГОСТ 18698-79 (Шланги резиновые напорные с текстильной основой. Технические условия):

внутренний диаметр шланга (d);
наружный диаметр шланга (D);
Толщина стенки шланга (s).

Единицами измерения садовых шлангов являются миллиметры (мм) и дюймы (дюймы).

Наиболее распространенные размеры садовых шлангов (формат размеров – внутренний диаметр/внешний диаметр):

9×14 (мм);
10×14 (мм);
12×16 (мм);
13×17 (мм);
16×20 (мм);
19×24 (мм);
25×30 (мм).

Шланги состоят из внутреннего слоя резины, одного или нескольких слоев текстильной матрицы и внешнего слоя резины.

Для производства шлангов следует использовать ткани, соответствующие ГОСТ 9857.

Важно: Длина катушек для садовых шлангов варьируется от 10 (м) до 25 (м).

Идентификационный номер шланга класса рабочего давления В (I) 1,0 МПа, с внутренним диаметром 25 (мм) и наружным диаметром 30 (мм) с комбинированной тканью, работающего в районах с тропическим климатом (Т): Шланг В (I)-10-25-30-Т ГОСТ 18698-79.

Обозначение размерного типа:
Армированный ПВХ напорный шланг серии 032B F 20,0 мм
B – класс шланга
20,0 – внутренний диаметр шланга, мм

Напорные шланги из ПВХ – описание и размеры

Напорные рукава ПВХ ТУ 2221-29-004-98251521-2018 применяются в качестве гибких трубопроводов для подачи: питьевой и технической воды, молока, фруктовых соков и напитков, щелочей, кислот, нефтепродуктов, а также алкогольных напитков с содержанием этилового спирта не более 10%. Напорные шланги из ПВХ используются в машиностроении, пищевой и других отраслях промышленности, а также в повседневной жизни.
Шланги подходят для рабочих температур от -10°C до +55°C.

Внутренний слой – пластифицированный ПВХ
Powercore – два слоя синтетических волокон
Внешний слой – пластифицированный ПВХ пластик
d – внутренний диаметр шланга
D – внешний диаметр шланга
δ – толщина стенки шланга

Класс “МТ” – для пищевой и медицинской промышленности.
Класс “В” – для бензина.
