Что такое цанга: устройство, принцип работы и виды
Цанга — это разрезная пружинящая втулка, имеющая форму усеченного конуса с продольными и поперечными прорезями. Она служит для надежной фиксации инструмента (сверл, фрез, метчиков) или заготовок внутри шпинделя станка или патрона. При затяжке гайки или втягивании в конус лепестки цанги сжимаются и равномерно обхватывают цилиндрический хвостовик, обеспечивая точное центрирование и минимальное радиальное биение.

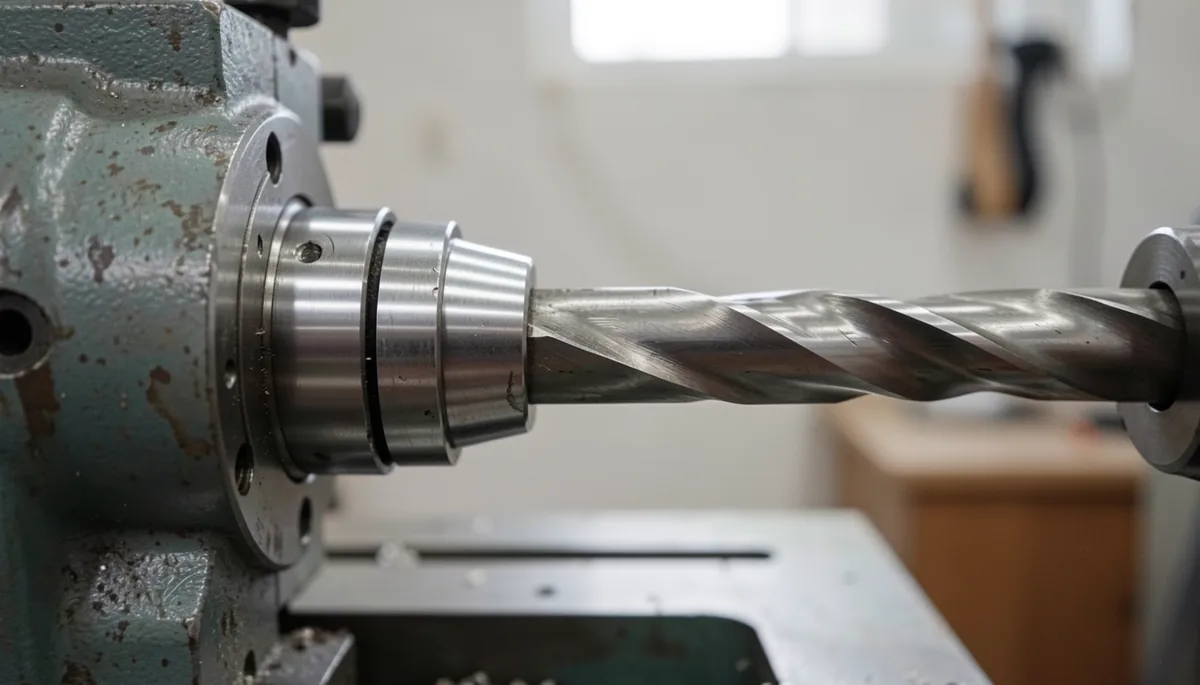

Конструкция и принцип работы
Конструктивно устройство представляет собой подпружиненную разрезную втулку. На корпусе расположены пропилы, которые образуют лепестки с пружинящим эффектом. Когда инструмент вставляется в патрон, его цилиндрический хвостовик раздвигает эти «лепестки». При последующем затягивании гайки или под воздействием сил трения во время обработки сцепление усиливается.
Для обеспечения стабильности процесса используют разные виды цанг для фрезерного станка и других работ. Существуют сквозные модели, подходящие для длинных прутков, и глухие варианты. Специальные конструкции позволяют зажимать инструменты с квадратным или шестигранным хвостовиком, что критически важно при работе с метчиками для обеспечения осевой компенсации.
Материалы изготовления напрямую влияют на ресурс оснастки. Традиционно цанги делают из пружинной стали (например, марки 65Г), которая обладает высокой упругостью и устойчивостью к механическим нагрузкам при сжатии. Твердость такого материала обычно составляет HRC 44–48. В условиях высокоскоростной обработки могут применяться изделия из титана или карбида вольфрама, которые лучше справляются с тепловым нагревом.
Классификация по стандартам и сериям
В современной металлообработке принято разделять оснастку на системы, соответствующие международным стандартам. Самой распространенной является серия ER (согласно DIN 6499 и ISO 15488). Эти многосегментные втулки имеют угол схождения конуса 8 градусов и две зоны зажима вдоль оси инструмента, что препятствует его отклонению от центра шпинделя.
Основные серии включают: * ER (например, ER11, ER16, ER20, ER25, ER32, ER40) — универсальный стандарт с широким диапазоном диаметров; * OZ — отличаются большей длиной по сравнению с ER; * TG и 5C — специализированные системы для конкретных типов станков.
Каждая цанга имеет свой номинальный диапазон зажима (обычно около 1 мм). Например, модель ER25 может иметь внутренний диаметр от 6 до 10 мм с шагом 1 мм. При выборе важно учитывать класс точности: стандартные модели допускают биение до 0,015 мм, а высокоточные обеспечивают показатели на уровне 0,005–0,008 мм.

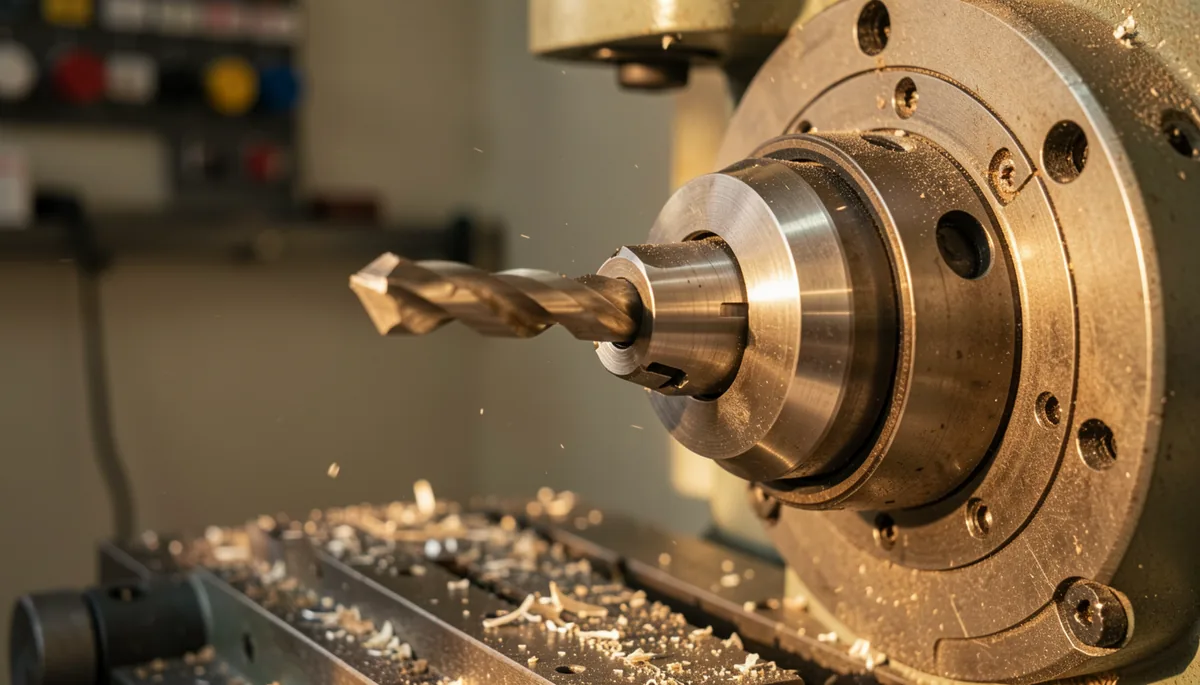

Сферы применения
Область использования цанговых механизмов гораздо шире, чем просто оснастка для фрезерных станков. Их применяют в самых разных технических узлах:
- Металлообрабатывающие станки. Здесь задействованы токарные, сверлильные и расточные машины, где требуется высокая жесткость и работа на значительных оборотах.
- Ручной электроинструмент. Компактные цанги используются в дрелях, гравёрах и бормашинах (типа Dremel) для зажима мелких фрез и борфрез.
- 3D-принтеры и ЧПУ-порталы. В этих устройствах цанги фиксируют валы шаговых двигателей, оси направляющих или детали экструдера.
- Измерительный инструмент. Цанги входят в состав прецизионных индикаторных стоек и оправок для калибров.
Выбор и эксплуатация
Правильный подбор оснастки определяет качество финишной обработки. Если вы планируете чистовое зенкерование или высокоточную обработку, необходимо выбирать высокоточные цанги с минимальным биением. Для простых операций сверления отверстий в черных металлах достаточно стандартного класса точности.
Главное правило при подборе: внутренний диаметр зажима должен соответствовать диаметру хвостовика инструмента или лишь незначительно его превышать. Использование переходных цанг (когда диаметр хвостовика меньше имеющейся цанги) допустимо, но это ведет к потере точности из-за вибраций и несоосности.
При работе с пневматическими системами или трубопроводами также встречаются зажимные элементы — цанговые фитинги. В отличие от станочной оснастки, они работают как разрезные металлические кольца, прижимающие трубу к раструбу фитинга. Такие соединения отличаются высокой герметичностью и возможностью многократного использования, что удобно при ремонте систем из пластика или металла.
