Принцип работы земснаряда
В случаях, когда водоемы заполнены мусором или когда водные пути становятся непроходимыми, дизельный земснаряд считается наиболее экономичным решением для очистки дна водоема.
Мини-земснаряд – это устройство, используемое для очистки небольших водоемов.
С помощью земснаряда вы можете:
- Восстановление заброшенных пляжей и создание новых зон для купания;
- Дноуглубительные работы в существующих прудах;
- Очистка небольших озер, прудов, рек и каналов;
- Промойте тростник;
- Постройте плотины с насыпями.
Благодаря своим небольшим размерам и хорошей производительности, мини-землеройка может работать на водоемах, куда невозможно добраться на больших машинах. Например, на прудах и озерах площадью до нескольких гектаров или на реках для работы на определенной территории. Однако полностью удалить водную растительность невозможно ни с помощью земснаряда, ни в принципе с помощью промышленного оборудования, но можно размыть грунт, в котором находится корневая система. Затем просто соберите все водоросли механическим или ручным способом.
Земснаряды практически никогда не используются самостоятельно для проведения крупных работ в гидротехническом сегменте. Для перекачки смеси используются целые флотилии судов, работающих вместе с баржами, миксерами, буксирами, толкачами, танкерами, дебаркерами и другим вспомогательным оборудованием.
Земснаряды. Принцип работы, типы и применение
Первый землесосный снаряд был построен во второй половине 19 века, а первый земснаряд успешно прочесал французский порт Сен-Назер в 1859 году. Первый землесосный снаряд был использован для успешного проведения дноуглубительных работ во французском порту Сен-Назер в 1859 году.
Современные плавучие “вакуумные земснаряды” часто приравнивают к горнодобывающим комплексам не только по внешнему виду, но и по возможностям. Благодаря своей универсальности земснаряды нашли применение во многих областях.
Земснаряды – это плавучие машины, оснащенные определенным набором оборудования, узлов и механизмов. Все типы и агрегаты этих судов предназначены для одной цели – подводной перекачки смеси из вынутого грунта.
Главная характеристика – эффективность – была повышена за счет внедрения спутниковых навигационных систем, комплексов датчиков для определения положения всасывающего устройства и учета эксплуатационной эффективности судна.
Производительность основных моделей земснарядов-амфибий российского производства составляет от 150-3000 м3 шлама. Земснаряды с гораздо большей производительностью доступны на импортном рынке, в основном потому, что они лучше оснащены современными системами, чего нельзя сказать об отечественном оборудовании. Однако из-за высокой стоимости и сложности транспортировки иностранные земснаряды не так популярны в России.
Подробнее об уровне российского амфибийного производства можно прочитать в статье “Современные земснаряды – наследие советской гидромеханизации?
Где используются землесосные снаряды?
В горнодобывающей промышленности земснаряды используются на заболоченных участках для добычи нерудных материалов: песка и песчано-гравийных смесей. По сей день дноуглубительные работы с использованием гидравлических машин считаются наиболее эффективным способом добычи этих полезных ископаемых. Модели дражного типа являются наиболее популярными.
Эти земснаряды работают путем выкачивания грунта мощным земснарядом. Машина перевозит осадок через специальную транспортную систему в хранилище, которое может находиться за много километров от места дноуглубительных работ. Влага, оставшаяся в песке или песчано-гравийной смеси, со временем испарится естественным образом, в результате чего получатся “чистые” минералы.
Стоит отметить, что компании иногда используют дноуглубительные установки на суше. Мобильные машины размещаются на платформах, специальных тракторных прицепах или изготавливаются на гусеничном/шагающем ходу. Существуют также стационарные установки, которые выполняют функции насосных станций, увеличивая дальность и высоту транспортировки водно-почвенной смеси.
Фото: publicdomainpictures.net
Теоретически, экскаваторы можно использовать для разработки обводненных песчаных месторождений, но эффективность карьерных машин при добыче сухого песка и песчаной золы не достигает и 10%. Кроме того, работа экскаваторов увеличивает конечную стоимость материала. Земснаряды могут добывать гораздо большие объемы неметаллических минералов при низких затратах на добычу.
Вне горнодобывающей промышленности земснаряды являются альтернативным средством очистки и углубления водоемов, а также восстановления плотин, насыпей и других гидротехнических сооружений. Кроме того, плавучие “экскаваторы” пользуются большим спросом при строительстве золошлакохранилищ на тепловых электростанциях.
При проведении крупных работ в сегменте гидротехнических проектов земснаряды почти никогда не работают в одиночку. Для закачки грунтовой смеси используются целые флотилии судов – они работают в связке с баржами, баркасами, буксирами, толкачами, танкерами, дебаркерами и другим вспомогательным оборудованием.
Гидроуглубление широко используется при добыче россыпного золота. Земснаряды, работающие в золотоносных районах, более известны как “драги”. Различают открытые земснаряды, которые работают в искусственно созданных водоемах на плавучих платформах, и гидроземснаряды, которые откачивают пульпу со дна естественных водоемов.
Механизированное дноуглубительное оборудование имеет форму установок ковшового типа или плавучих станций. Как правило, ковшовые драги просто сбрасывают смесь золотых включений в отвалы. Амфибийные станции имеют оборудование для промывки материала.
Типы земснарядов
Различают всасывающие земснаряды, грейферные, многоковшовые и штанговые земснаряды.
Как упоминалось выше, земснаряды оснащены насосным оборудованием, поэтому размытый грунт откачивается через шламовую трубу.
Земснаряд опускается на дно резервуара и заливается водой, после чего запускается двигатель и коробка передач, в результате чего из всасывающей трубы выкачивается масса воздуха. Суспензия засасывается в машину, откуда она перекачивается в зону хранения, создавая вакуум. Эти специальные машины способны перекачивать смеси с очень большим количеством абразивных частиц, которые помогают земснаряду промывать песчаные или гравийные смеси огромным количеством воды.
Грейферные земснаряды обычно представляют собой самоходные циклические машины, установленные на плавучем кране. Основным рабочим инструментом является грейфер – ковшеобразное погрузочное устройство с поворотными челюстями.
Грейфер подвешивается на тросах к стреле крана земснаряда или погрузочного грузовика. Грейфер опускается на глубину, захватывает и поднимает смесь воды и грязи, а затем возвращается к месту выгрузки с помощью крана или погрузчика. После отсыпки материала грейфер возвращается к следующему месту раскопок. Этот тип земснаряда особенно подходит для добычи песка в сложных условиях или на глубине до 250 м.
Земснаряд Multi Cutter состоит из замкнутой звеньевой цепи с ковшами. Ковши приводятся в движение специальным механизмом, собирая суспензию и передавая ее в отводящий желоб или конвейерную линию, которая доставляет массу на погрузочную баржу.
Стрелы – это фактически “плавающая” ветвь гидравлического землеройного оборудования. Единственное отличие заключается в том, что машина установлена на понтоне. Экскаватор выполняет все операции с помощью простого ковша или длинной стрелы крана. Стреловые земснаряды могут использоваться для всех видов дноуглубительных работ, но только на мелководье.
Грейферные земснаряды способны проводить дноуглубительные работы, но обычно используются для добычи заполнителя с большой глубины.
Какие существуют типы земснарядов
Такое судно оснащено необходимым рабочим оборудованием и может быть использовано для:
– очистка водоемов от донных отложений и их дноуглубление;
– рекультивация дамб, плотин и пляжей, дорог и строительных площадок;
– добыча песка, гравия, сапропеля, драгоценных металлов;
– очистка хвостохранилищ на промышленных предприятиях, сельскохозяйственных предприятиях;
– извлечение из отстойников золы и шлаков угольной, коксовой, химической, металлургической, рудеральной и горнодобывающей промышленности;
– Прокладка и рытье траншей для трубопроводов с последующей засыпкой.
Может потребоваться специальное оборудование:
– в операциях по ликвидации последствий наводнения,
– Строительство морских и речных портов,
– Берегоукрепление, защита набережных и другие важные гидротехнические сооружения.
Все типы земснарядов делятся по способу транспортировки грунта, типу электропитания, расположению основного оборудования, количеству грязевых насосов, наличию жилья на борту.
Ниже описаны наиболее распространенные типы.
Дноуглубительные насосы – Агрегаты, предназначенные для перекачки Почвенные смеси через напорный трубопровод.
Шнеки и корпуса насосов, изготовленные из специальных сплавов, способны транспортировать смеси с насыщенностью от 10% до 50%, в зависимости от конструкции и установки дражного насоса.

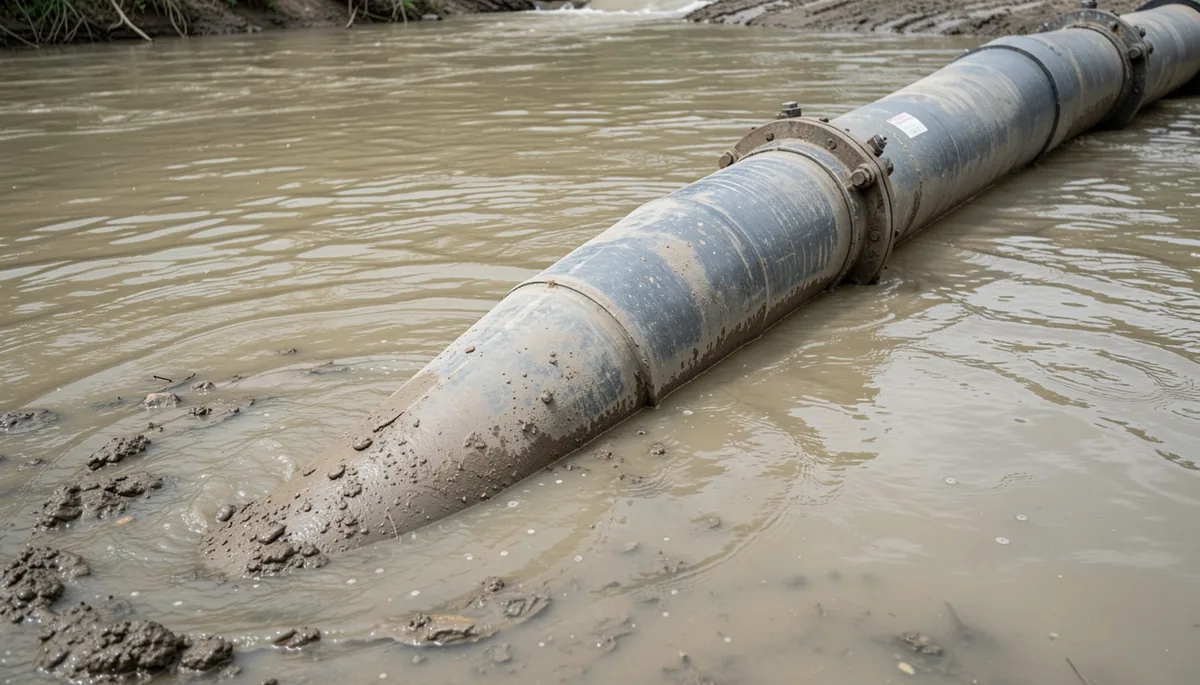

Этот метод называется гидромеханизация.
Это значительно сокращает бюджет на оплату труда за счет снижения затрат на транспортировку грунта стандартным способом – с помощью грузовиков и тракторов.
Производительность насоса Почвенная смесь (навозная жижа) Производительность насоса зависит от его напора и мощности привода.
Например, насосы с напором 20 метров могут перекачивать навозную жижу на расстояние до 500 метров, а насосы с напором 40 метров – на расстояние до 1 километра.
Важная особенность земснаряда это метод рыхления почвы.
Двумя основными методами являются гидроразрыв пласта и Механическое фрезерование дорог.
Метод трелевки определяет эффективность на различных типах почвы.
Гидролопатанапример, является очень хорошим способом вычерпывания дноуглубительные работы в водоемах с песчаным дном и добыча песка и ПГС (песчано-гравийной смеси) с помощью гидравлической драги.
Земснаряд с фрезерным всасывающим устройством Эффективно для вырывания плотные глины и суглинки.
При вращении приводного механизма звенья с ковшами поднимаются на поверхность, забирая с собой часть почвы со дна.
В самом высоком положении ковш перевернут, подавая грунт в специальный распределительный желоб или конвейер, ведущий к дражной барже.
Затем этот процесс повторяется.
Вместимость таких ковшей варьируется от 0,05 до 1 кубического метра и зависит от типа вынимаемого грунта, мощности привода, глубины выемки и размера самого бункера.
Глубина копания многоцелевые земснаряды редко превышает 20 м из-за веса всасывающего устройства.
Такое судно широко используется при проведении дноуглубительных работ на мелководье.
Главной особенностью такого механизма является его универсальность:
– Экскаватор может выполнять дноуглубительные работы,
– Компактная насыпная земля ведро
– перемещение путем толкания и вытягивания ковшомдля подъема и опускания загибаемых свай.
Экскаватор используется для подъема грунта со дна моря на баржу или берег водоема.
Очень удобно проводить работы, связанные с одновременной очисткой водоемов от донных отложений, дноуглублением и расширением каналов.
Особенно эффективными являются штанговые земснаряды в сочетании с Штанговые земснаряды в сочетании с гидромеханической установкой для обработки грунтаШтанговые земснаряды в сочетании с гидромеханизированной установкой для транспортировки вынутого грунта, способной перегружать насыщенная почвенная смесь до нескольких километров.
высокая производительность экскаваторная установка экономика гидромеханизированный транспорт делает его уникальной дноуглубительной комбинацией.
Грейферный земснаряд обычно базируется на универсальной единице флота – плавучем кране плавучий кран ..
Основным рабочим инструментом земснаряда этого типа является грейфер – механизм, состоящий из двух ковшей.
Грейфер крепится к стреле крана стальными тросами.
Грейферные земснаряды могут выполнять дноуглубительные работы, но обычно используются для добычи неметаллических материалов с большой глубины.
Песок или GGBS, поднятый над поверхностью воды, подается грейферной баржей на баржу.
Существуют также комбинированные версии – грейферная баржа с отсеком для погрузчика.
Такое судно способно загрузиться посреди водоема, подойти к берегу и разгрузиться.
Резюме:
Достаточно большое количество технических судов может выполнять функции дноуглубительных работ.
Важно рационально рассмотреть и использовать характеристики каждого из них.
Управление земснарядом осуществляется с палубы, а ответственность за него несет оператор – багермейстер. Именно он управляет всеми функциями машины, от включения света до управления основным оборудованием.

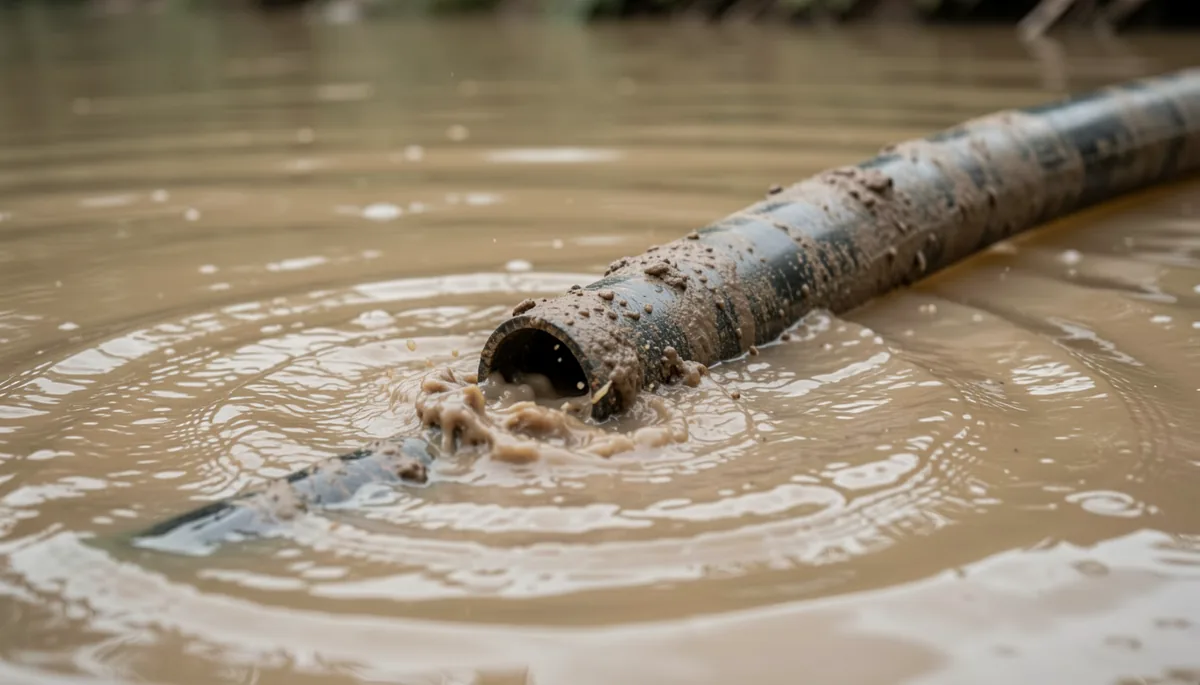

Как работает машина
В основе работы земснаряда лежит всасывающий земснаряд – мощное, износостойкое насосное устройство. В подавляющем большинстве случаев его устанавливают в трюме, чтобы избежать кавитации, которая значительно сокращает срок службы механизма. Устройство работает следующим образом:
- Необходимо тщательно рассчитать оптимальную скорость перекачки почвенной смеси и пропускную способность трубы.
- Насос наполняется водой, опускается в пруд и достигает дна.
- Запускается двигатель и включается коробка передач.
- Воздух удаляется из трубы.
- Создается вакуум, который выталкивает воду и почву в трубу.
- Шлам закачивается в насос и транспортируется на берег или на баржу.
Система перемещается на сваях или с помощью лебедок. Некоторые модели оснащены комбинированным приводом.
Управление земснарядом осуществляется с палубы, а за его работу отвечает оператор – багермейстер. Именно он управляет всеми функциями машины, от включения света до управления основным оборудованием.
Земснаряд – это плавсредство, использующее мощный насос для откачки ила (смеси воды и земли) по трубам в трюмы или на берег.
Типы земснарядов
Земснаряды характеризуются следующими особенностями:
- Производительность в час:
- Очень маленькие (менее 50 куб. м/час),
- Малые (от 50 до 200 кубических метров в час),
- средняя (от 200 до 500 кубических метров в час),
- Большие (от 500 до 1000 кубометров в час),
- Очень большие (более 1000 кубических метров в час);
- строительство:
- разборный,
- отремонтирован;
- Средства передвижения:
- Самоходный,
- Не самоходные;
- Метод извлечения из почвы:
- с ослаблением,
- без ослабления;
- Метод проверки:
- руководство,
- удаленный,
- Тип управления: ручной, дистанционный, автоматический.
Все земснаряды также классифицируются по способу обработки осадка, типу энергоснабжения, количеству земснарядов, расположению основных агрегатов, наличию жилья на борту.
Наша компания производит земснаряды с производительностью дноуглубительных работ до 160 м3/ч. Вы можете заполнить форму на кнопке ниже, и мы подберем для вас лучшее оборудование.
Мини-земснаряд – это устройство для очистки небольших водоемов. Использование земснаряда может:
Источник2
Мини-дреджер – это устройство для очистки небольших водоемов. Использование земснаряда может:
- Восстановление заброшенных пляжей и создание новых мест для купания;
- Дноуглубительные работы в существующих прудах;
- Очищайте небольшие озера, пруды, реки и каналы;
- Промойте тростник;
- Постройте плотины с насыпями.
Благодаря своим небольшим размерам и высокой производительности, мини земснаряд может работать в водоемах, куда невозможно добраться на больших машинах. Например, на прудах и озерах площадью до нескольких гектаров или на реках для работы на определенной территории. Однако водная растительность не может быть полностью удалена земснарядом, как промышленным оборудованием, но она может размыть почву в месте расположения корневой системы. Затем просто соберите все водоросли механически или вручную.
Принцип работы мини земснаряда заключается в следующем.
Платформа, заполненная воздухом (плавучее средство), свободно перемещает всасывающий механизм по воде. Земснаряд оснащен удлиненными и гибкими лопастями с различными типами лезвий (в зависимости от грунта). Ножи служат для рыхления почвы и корневой системы растений (например, камыша). Смесь, содержащая почву (навозная жижа), транспортируется по навозной трубе к берегу.
принцип работы принцип работы многочерпакового земснаряда
Многочерпаковый земснаряд – это судно, оснащенное механизмом, который удерживает и приводит в движение замкнутую цепь звеньев с прикрепленными к ним ковшами. При вращении приводного механизма звенья и ковши поднимаются на поверхность, забирая с собой часть грунта со дна моря. В самом верхнем положении ковш перевернут, подавая грунт в специальный желоб для обезвоживания или конвейерную ленту, ведущую к дражной барже. Затем этот процесс повторяется. Вместимость этих ковшей варьируется от 0,05 до 1 кубического метра и зависит от типа грунта, который необходимо вычерпать, мощности привода, глубины выемки и размера самого судна. Глубина дноуглубительных работ земснаряда Multi Dredger редко превышает 20 метров из-за большого веса всасывающей установки.
Принцип работы земснарядаПринцип работы земснаряда
Ковшовый земснаряд – это, по сути, гидравлический экскаватор на понтоне. Эта плавучая установка широко используется для дноуглубительных работ на мелководье. Главной особенностью этой машины является ее универсальность: экскаватор может производить выемку грунта, уплотнять ковшом рыхлую почву, перемещаться, толкая и тяня ковшом, а также поднимать и опускать сваи.
Принцип работы грейферного земснаряда
Грейферный земснаряд обычно базируется на плавучем кране, универсальной единице технического флота. Грейфер, или механизм двойного ковша, является основным рабочим инструментом земснаряда. Грейфер крепится к стреле крана стальными тросами. Грейферные земснаряды способны проводить дноуглубительные работы, но обычно используются для добычи заполнителя с большой глубины. Песок или заполнитель, поднятый над поверхностью воды, переносится на баржу с помощью грейфера. Существуют также комбинированные варианты – грейфер с дноуглубительной зоной. Такое судно способно загрузиться посреди водоема, подойти к берегу и разгрузиться.
Земснаряд для добычи полезных ископаемых, дноуглубительных работ и очистки. “Боцман 400”. Всасывающий земснаряд
Многочерпаковый земснаряд – это дноуглубительное судно, оснащенное механизмом, который удерживает и приводит в движение замкнутую цепь звеньев с установленными на них ковшами. Когда приводной механизм вращается, звенья и ковши поднимаются на поверхность, забирая с собой часть грунта со дна моря. В крайнем верхнем положении ковш перевернут таким образом, что грунт попадает в специальный желоб или конвейер, ведущий к барже земснаряда. Затем этот процесс повторяется. Вместимость этих ковшей варьируется от 0,05 до 1 кубического метра и зависит от типа грунта, который необходимо вычерпать, мощности привода, глубины выемки и размера самого устройства. Глубина дноуглубительных работ многоцелевого земснаряда редко превышает 20 метров из-за большого веса дноуглубительного механизма.
Производство земснарядов ^.
Производство земснаряда – это сложная деятельность, в которой непосредственное изготовление машины является лишь заключительным этапом.
Сначала клиент заполняет анкету и составляет техническое задание, в котором максимально точно описываются требования к будущей машине, а также все особенности планируемой дноуглубительной или мелиоративной операции.
Проектный отдел производителя анализирует техническое задание и опросный лист, а также информацию о типе добываемого материала, текущем состоянии моря в районе, где будет работать предлагаемый земснаряд, климатических условиях, судоходности, расстоянии до точки выгрузки земснаряда.
Кроме того, учитывается возможность транспортировки модулей земснаряда к месту строительства.
Полученная информация является основой для проектирования земснаряда, которая в первую очередь определяет и обосновывает тип будущей машины. В зависимости от задачи и условий работы это может быть:
- земснаряд с Роторный земснаряд с режущим механизмом : Подходит для хорошего рыхления, но не может работать на твердой почве.
- Земснаряд с фрезерным всасывающим устройством фрезерный земснаряд : Возможность работы практически на любом типе субстрата. Обеспечивает достаточно ровный профиль дна. Недостаток Может затруднить навигацию.
- Земснаряд тихоходный земснаряд : Использует гидроуглубление вместо первоначального скарификатора, а затем вытягивает грунт в шламопровод с помощью землесосного насоса. Лучше всего подходит для рыхлой почвы.
- земснаряд гусеничный движитель Подходит для всех типов грунта, кроме твердого грунта или грунта с крупными камнями. Если волны или течения ниже понтонов, они практически не повлияют на работу этой машины. Машина очень мобильна и стабильна.
- Мультикопирование Земснаряд: Использование этого типа земснаряда продиктовано необходимостью сохранить извлеченный материал относительно сухим. Для разгрузки породы требуется баржа или плавучий конвейер. Наиболее часто используется в горнодобывающей промышленности, например, для добычи золота, алмазов, олова и т.д.
- Пузырь или мульти-грейдер Производительность этих земснарядов зависит от времени цикла и вместимости ковша. Преимущества Большой радиус действия и высокая степень извлечения камней, простота маневрирования и относительно низкая стоимость.
- Земснаряд с обратной лопатой: идеально подходит для рытья твердого грунта. Земснаряд с обратной лопатой может точно спланировать профиль морского дна.
При разработке проекта инженеры определяют необходимые размеры инструментов и других компонентов земснаряда, выбирают тип и мощность привода, рассчитывают необходимую грузоподъемность лебедки и т.д.
На месте происходит только частичная сборка отдельных компонентов машины, так что земснаряд является таким образом, чтобы машину можно было транспортировать.
Это очень важно, поскольку все больше и больше проектов осуществляется в отдаленных районах с небольшим судоходством. Земснаряд может быть доставлен в такие регионы только автомобильным или железнодорожным транспортом.
Поэтому важно рассмотреть целесообразность использования этих видов транспорта на этапе проектирования машины
Примером такой мобильности являются земснаряды IHC BEAVER, отдельные узлы которых были адаптированы к международным стандартам контейнеров.
Окончательная сборка земснаряда и спуск на воду происходит на месте.
Кроме того, используется система подъема и опускания основных блоков, насосы чистой воды и система подачи.
Классификация земснарядов
Как и любое другое оборудование, земснаряды имеют свою классификацию. Существует несколько основных параметров:
- тип насоса;
- Вместимость;
- Конструкция: разборная или нет;
- Тип движения: самоходный и нет;
- Управление: ручное, дистанционное, автоматическое;
- Почва: с предварительным углублением или без него.
По способу перекачки почвенной смеси земснаряды делятся на два типа: механические и гидравлические (землесосы).
Механические используются для размягчения донного материала и поднятия его на поверхность. Они подразделяются на:
- Многоковшовые земснаряды – работают по циклическому принципу: цепь с ковшами приводит грунт в движение и скребет его, затем опрокидывает на конвейер, который выгружает материал на баржу. Рабочая глубина этого инструмента не превышает 20 метров. Это связано с большим весом экскаватора.
- Грейферные земснаряды – это плавучие крановые земснаряды, рабочим органом которых является грейфер – зубчатый ковш, который открывается и закрывается с помощью гидравлического или электрического привода. Для крепления захвата к стреле используется стальной трос. Подъем и опускание осуществляется с помощью лебедки. Эта установка в основном используется для добычи песка с большой глубины.
- Стрелы также устанавливаются на плавучую платформу транспортного средства и по сути представляют собой гидравлический экскаватор. Все манипуляции выполняются с помощью ковша или стрелы крана. Их назначение – работать на мелководье.
Гидравлические или всасывающие земснаряды являются наиболее часто используемым типом оборудования. Они основаны на использовании насосного оборудования и трубопровода, который транспортирует размытый грунт в нужное место.
Помимо них, существуют также узкоспециализированные земснаряды: земснаряды-амфибии, земснаряды с дистанционным управлением и многоцелевые земснаряды для дноуглубительных работ.
По мощности различают пять типов:
- Очень маленькие земснаряды, до 50 м3/ч;
- Малый – от 50 до 200 м3/ч
- Средние – от 200 до 500 м3/ч;
- Большие – от 500 до 1 000 м3/ч;
- Очень большие – более 1 000 м3/ч.
Почему я не сделал этого раньше, я не понимаю до сих пор.
Так случилось, что в деревне осталось всего две курицы. Цыплята – долгожители; никто не может вспомнить, 2008 года они или более ранние.
Тем не менее, они регулярно откладывали яйца до сих пор. К сожалению, время сделало свое дело, и курица осталась одна. Пока мы размышляли, что делать, несколько дней назад курица покинула двор и привела с собой подругу.
Он показал ей, где и как, и теперь они живут душа в душу. Соседи проверили, не пропала ли курица, но пока никаких следов не обнаружили.
Мне интересно, можно ли это улучшить?
Грейферный земснаряд
Какие существуют типы земснарядов?
“Земснаряд” – это собирательное название для некоторых видов специализированного оборудования, способного производить подводные выемки грунта различными методами. Ниже описаны наиболее распространенные типы.
Всасывающий земснаряд
Наиболее часто используемым типом земснаряда является всасывающий земснаряд или дноуглубительное судно, которое имеет мощный всасывающий насос, способный извлекать воду с высоким содержанием грунта. Почвенные насосы – это устройства, предназначенные для перекачивания почвосодержащих смесей через напорный трубопровод. Изготовленные из специальных сплавов, лопасти и корпус насоса способны перекачивать смеси с насыщенностью от 10% до 50%, в зависимости от конструкции и установки насоса.
Этот метод называется гидромеханизацией. Он может значительно сократить бюджет операции за счет снижения затрат на транспортировку грунта стандартным способом – с помощью грузовиков и тракторов. Возможность перекачки шлама на большие расстояния зависит от высоты подъема насоса и мощности привода насоса. Например, насосы с напором 20 метров могут перекачивать навозную жижу на расстояние до 500 метров, а насосы с напором 40 метров – на расстояние до 1 километра.
Важной особенностью земснаряда является метод рыхления. Два основных метода – гидроэкскавация и углубление механизированными фрезами. Метод рыхления определяет эффективность на различных типах почв. Например, гидроуглубление полезно для дноуглубительных работ в песчаных водоемах и для выемки песка и заполнителей с помощью гидронасоса. В отличие от этого, земснаряд с фрезерным всасыванием эффективен для выемки плотной глины и ила.
Многочерпаковый земснаряд
Многочерпаковый земснаряд – самый старый тип дноуглубительного оборудования. Он состоит из бункера с механизмом, который удерживает и приводит в движение замкнутую цепь звеньев с установленными на них ковшами. При вращении приводного механизма звенья ковша поднимаются на поверхность, забирая с собой часть почвы со дна. В самом высоком положении ковш перевернут, что позволяет грунту попасть в специальный желоб или конвейер, ведущий к дражной барже. Затем этот процесс повторяется. Вместимость таких ковшей варьируется от 0,05 до 1 кубического метра и зависит от типа вычерпываемого грунта, мощности привода, глубины вычерпывания и размера самой установки. Глубина дноуглубительных работ земснаряда Multi Dredger редко превышает 20 метров из-за большого веса всасывающей установки.
Штанговый земснаряд
Стреловой земснаряд (однобалочный земснаряд) – это фактически гидравлический экскаватор на понтоне. Эта плавучая установка широко используется при дноуглубительных работах на мелководье. Главной особенностью этой машины является ее универсальность: экскаватор может производить выемку грунта, уплотнять ковшом сыпучие материалы, перемещаться, толкая и тяня ковшом, а также поднимать и опускать сваи грунта.
Экскаватор перемещает грунт со дна моря на баржу или на берег водоема. Очень удобно проводить одновременные работы по очистке прудов от донных отложений, дноуглублению и расширению канала. Земснаряды особенно эффективны в сочетании с гидромеханической установкой для транспортировки грунта, которая может перемещать насыщенную почвенную смесь на расстояние в несколько километров. Высокая эффективность экскаватора-земснаряда и экономичность гидромеханического транспорта делают такой “альянс” уникальной дноуглубительной системой.
Грейферный земснаряд
Грейферный земснаряд обычно базируется на универсальном судне технического флота – плавучем кране. Основным рабочим инструментом этого земснаряда является грейфер – механизм, состоящий из двух ковшей. Грейфер крепится к стреле крана стальными тросами. Грейферные земснаряды способны проводить дноуглубительные работы, но обычно используются для добычи заполнителей с большой глубины. Песок или заполнитель, поднятый над поверхностью воды, переносится на баржу с помощью грейфера. Существуют также комбинированные версии – грейферный блок с отсеком для погрузчика. Такое судно способно загрузиться посреди воды, подойти к берегу и разгрузиться.
РезюмеДостаточно большое количество технических судов может выполнять функции дноуглубительных работ. Важно учитывать и рационально использовать особенности каждого из них.
Читайте далее:
