Что такое мауэрлат в строительстве

Для расчета толщины мауэрлатов необходимо учитывать климатические условия, масштаб и вес здания, а также материалы, из которых изготовлены крыша и стены. Особое внимание этому строительному элементу уделяется в регионах, где часто бушуют ураганные ветры, а зимой увеличивается снеговая нагрузка.

Содержание

Назначение и особенности меуэрлаге в конструкции скатной крыши

фото-1

Строительство односкатной крыши не представляет сложности даже для начинающего строителя. Стоимость материалов для такой крыши дешевле, чем для скатной, шатровой или вальмовой.

Если правильно рассчитать снеговую и ветровую нагрузки, выбрать качественный кровельный материал, он прослужит долго.

Важно правильно установить мауэрол, который “привязывает” всю конструкцию крыши к зданию.

Затем на краю несущей стены следует установить опалубочную раму высотой 20-25 сантиметров и шириной, равной толщине кладки. Каркас изготавливается из узких полос предварительно нарезанной сетки для укладки внутрь так, чтобы каждый слой крепился к перемычкам на расстоянии 2-3 сантиметров друг от друга. Расстояние между перемычками должно быть не менее 25 сантиметров, чтобы избежать провисания сетки. Анкерные болты также крепятся непосредственно к раме через одинаковые интервалы с помощью вязальной проволоки.

Определение и назначение мауэрлата

Крыша не только защищает стены и внутренние помещения дома от атмосферных осадков, но и служит для украшения фасада. Являясь сложным и тяжелым элементом здания, крыша оказывает большую нагрузку на все несущие элементы здания. В зависимости от того, как спроектирована и закреплена стропильная система, нагрузка может действовать точечно или равномерно распределяться по периметру. Мауэрлат помогает распределить нагрузку: Что это такое в конструкции кровельной системы, вы поймете после прочтения этой публикации.

Почему это необходимо

Дома строятся из различных материалов: дерева, бетона, кирпича, ячеистых блоков и т.д. Некоторые из них, хотя и достаточно прочные сами по себе, не способны выдержать большую нагрузку, приложенную в одной точке. На прочность кладки из дискретных элементов также негативно влияют точечные нагрузки. Крепление стропил и балок к другим материалам очень сложно из-за их высокой твердости.

Если к таким стенам прислонить стропила, то нагрузка будет передаваться на бетонные блоки

Если стропила опираются на такие стены, то нагрузка будет приходиться на бетонные блоки Источник kladka-info.co.uk

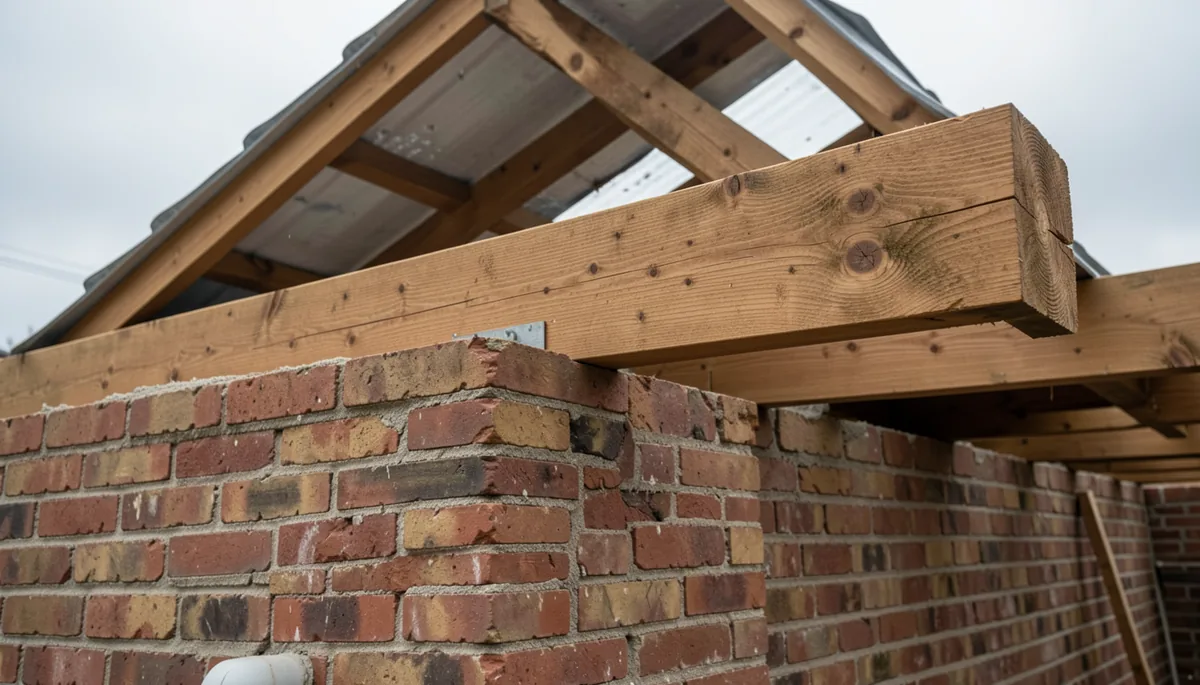

Мауэрлат – это несущая рама, прикрепленная к верхней поверхности стен, которая помогает свести на нет все эти проблемы. Она становится связующим звеном между несущими стенами и стропильной системой, объединяя их в единую конструкцию.

Жесткое соединение, обеспечиваемое этим элементом, решает еще одну проблему: оно обеспечивает стабильное положение крыши, которая подвергается воздействию внешних факторов, главным из которых является ветровая нагрузка. Когда ветер встречает препятствие в виде стен, он меняет свое направление, и воздушные потоки, устремляясь вверх, стремятся поднять или опрокинуть крышу.

Результат ненадежного крепления крыши к стенам

Последствия ненадежного крепления крыши к стенам Источник kazanreporter.com

Результат ненадежного крепления крыши к стенам

Таким образом, к мауэрте можно отнести следующие функции:

  • Для равномерного распределения вертикальной нагрузки по всей несущей плоскости несущих стен. Они должны выдерживать дополнительные периодические нагрузки от снега и ветра, а также вес крыши;
  • Для компенсации сил расширения диагональных стропил. Стропила оказывают большое давление на несущие балки, чтобы привести их в горизонтальное положение под значительной нагрузкой, но только небольшая часть этого давления передается на стены, так как основную часть принимает на себя несущая конструкция;
  • Обеспечение надежного крепления кровельной системы к несущим элементам здания;
  • Создает ровную, идеально горизонтальную опору для крыши. Редко когда верхний край кладки не имеет разломов, обвалов или дефектов кладки. Мауэрлаты для укрепления крыши предназначены для устранения вышеупомянутых недостатков.

Деревянные опорные стропила компенсируют геометрические дефекты основания

Деревянная опорная балка компенсирует геометрические дефекты грунта Источник i.ytimg.com

Предупреждение. Если вы строите дом по каркасной, бревенчатой или брусовой технологии, вам не нужно подробно разбираться, что такое мауэрлат в конструкции крыши. В таких конструкциях его функции берет на себя верхняя жила или связующая балка, но она должна быть особенно прочно закреплена.

Из чего его сделать

Мауэрлаты могут быть изготовлены из дерева или металла, и их материал должен соответствовать материалу стропильной системы. Другими словами, если конструкция крыши выполнена из стальных профилей, она должна быть прикреплена к двутавровой балке, швеллеру или трубе.

Этот метод редко используется в частных зданиях, и вся кровельная система, включая кровельное перекрытие, собирается из деревянных элементов. Существуют определенные требования, которые должны быть выполнены:

  • Поперечное сечение балки рассчитывается в соответствии с ожидаемой нагрузкой – очень большая нагрузка и непрерывная работа. Как правило, в индивидуальном строительстве он не превышает 20х20 см, чаще всего используется древесина размером 15х20 см, 15х15 см или 10х15 см. Существует эмпирическое правило, согласно которому несущий край косилочной доски не должен превышать 2/3 толщины стенки. Более мелкие секции 10х10 см также используются в нежилых зданиях.

Наиболее распространенный размер деревянного бруса - 150x150 мм для столба

Самый популярный размер сечения древесины для мауэрлата 150х150 мм Источник stroy-material.org
Смотрите также: каталог популярных мест в Подмосковье для строительства загородного дома

  • Вместо дерева можно использовать 2 или 3 уложенные друг на друга доски толщиной 50 мм, прочно соединенные надежным соединителем. Нижняя доска крепится к стойкам стены, а остальные соединяются с ней.
  • При определении конструктивных особенностей мансардного окна важно учитывать качество древесины, использованной при его изготовлении. На нем не должно быть трещин, глубоких сучков, следов синих пятен и других дефектов. Но, самое главное, древесина должна быть сухой, иначе в процессе естественной потери влаги она будет “болтаться”, что может привести к деформации всей прикрепленной к ней конструкции.
  • По возможности, мауралт должен быть непрерывным по всей длине. Если это невозможно из-за отсутствия подходящих пиломатериалов или длины стен, превышающей стандартные характеристики производимых пиломатериалов, соединение должно быть выполнено как можно дальше от торцов здания путем сращивания балок примерно одинаковой длины. Соединение должно находиться в середине пролета. Другими словами, вы не можете использовать 8- и 2-метровый брус для 10-метрового столба. Оптимальный выбор – 5 и 5 метров, 6 и 4 метра допустимы, но менее желательны.

Соединение между несущими стропилами

Соединение опорных балок Источник 4.bp.blogspot.com
Соединение должно быть выполнено не встык, а в полудеревянный стык, который должен быть закреплен стальной арматурой. Если балка установлена не на сплошной стене, а на опорных колоннах, то соединение должно опираться на них.

Усиливающая рама Соединительные штифты Бетонирование армированной полосы Сборка косилочной балки Плата косилки Затягивание дерева гайками Косилочная доска с металлической трубой Соединение балок Срезание косилочного бруса Гидроизоляция арматуры Деревянный брус для косилки

Крепление мауэрлата к полу

Крепление мауэрлата к стенам

Кровельное колено должно располагаться посередине или близко к внутреннему краю стены. Перед укладкой на лицевую сторону стены следует уложить стандартный войлок или аналогичный гидроизоляционный материал, например, стеклоизол. Это необходимо для того, чтобы древесина не впитывала влагу из стен дома.

Способ крепления мауэрлата зависит от материала стены:

  1. Если стены выполнены из хрупких материалов: блоков из ячеистого бетона (газобетона, ячеистого бетона), шлакоблоков, шлакоблоков, шлакоблоков, то мауэрлат крепится к арматуре.
  2. В случае кирпичных и бетонных стен, меандр крыши крепится непосредственно.

В видеоролике показан один из методов установки мауэрлата:

Для стен с высокой расчетной нагрузкой колонны можно также устанавливать на кирпичные и растворные стены.

Крепление фермы к кирпичным и бетонным стенам

Существует множество способов крепления ферм к стенам – есть, по крайней мере, пять общепринятых:

  • крепление;
  • заклинивание
  • погружение;
  • крепление к деревянным закладным деталям;
  • Проволочная стяжка.

Независимо от метода, количество крепежных элементов должно быть равно или больше количества стропил. Закрепите меандр примерно через равные промежутки по всей его длине.

Крепление кровельных саморезов к крыше.


Самый простой и быстрый метод. Колено крыши прикладывается к стене и выравнивается. Просверлите отверстия в опорной балке и в стене под ней с помощью перфоратора. В отверстие в стене вбивается распорка, а затем шурупом фиксируется муэрлат. Крепление очень надежное, но шуруп должен глубоко входить в стену.

Крепление мауэрлата на кронштейнах

Метод крепления клиньев

Это простой метод крепления мауэрлата, но подходит только для относительно небольших домов, ширина и длина которых

  • не более 8 м, если здание строится в центральной полосе России и в северных регионах;
  • не более 10 метров для южных районов.

Как и при анкерном креплении, несущий брус укладывается на место, выравнивается, и в стене с помощью перфоратора просверливаются отверстия. Бур должен входить в стену на глубину не менее 50% от толщины столба. Проверьте глубину с помощью длинной бамбуковой кирки.

В готовое отверстие вбивается кусок арматуры того же диаметра, что и бур. Арматура должна плотно входить в дерево и стену, важно забить ее до конца. Затем арматура заклинивается в деревянной балке. Для этого между прутом и стенкой отверстия вбивается металлический клин или вкручиваются два самореза с противоположных сторон арматуры. Обычно используются саморезы со сверлом 4,8×45 мм, но подходят любые шурупы примерно такой же длины и диаметром 4-6 мм.

Установка мауэрты на встроенные штырьки

Этот метод имеет две вариации.

Самый простой способ – использовать резьбовую шпильку, закрепленную дюбелями. Как и в предыдущих случаях, мауралт устанавливается на место, а в стене сверлятся отверстия. Затем древесина отодвигается и в отверстия в стене вбиваются пластиковые дюбели. Затем шпилька устанавливается на место. Следующий шаг – использование комбинации шпилек: одна сторона должна иметь сорванную резьбу и острие, как у самореза, а другая – как у стандартного винта. Вкрутите саморез со стороны шпильки в шпильку и закрутите гайку с другой стороны. Это фиксирует древесину к лицевой стороне стены и гайке в вертикальном направлении и к оси дюбеля в горизонтальном направлении. Важно хорошо затянуть соединение, чтобы кровельный меандр не мог двигаться по шпильке.

Крепление мауэрлата к балкам

Крепление мауэрлата на металлические встраиваемые элементы

Второй метод заключается в использовании закладного элемента, который может быть изготовлен из дюбеля или арматуры с минимальным диаметром 10 мм.

Какой бы способ встраивания ни был выбран, его нижний край должен быть либо согнут, чтобы сформировать своего рода кочергу с вылетом 250 мм или более, либо к нему должна быть приварена стальная пластина. За 3-4 ряда до конца кладки стены делается отметка для столба. Крепежные стержни должны быть расположены так, чтобы вертикальные стержни выступали точно по центральной линии несущего бруса. В кирпичной кладке L-образный выступ или края пластины должны находиться в центре кирпичей или других блокообразных строительных материалов. Они никогда не должны располагаться рядом или непосредственно под стыком, иначе оклад может просто вырваться из стены.

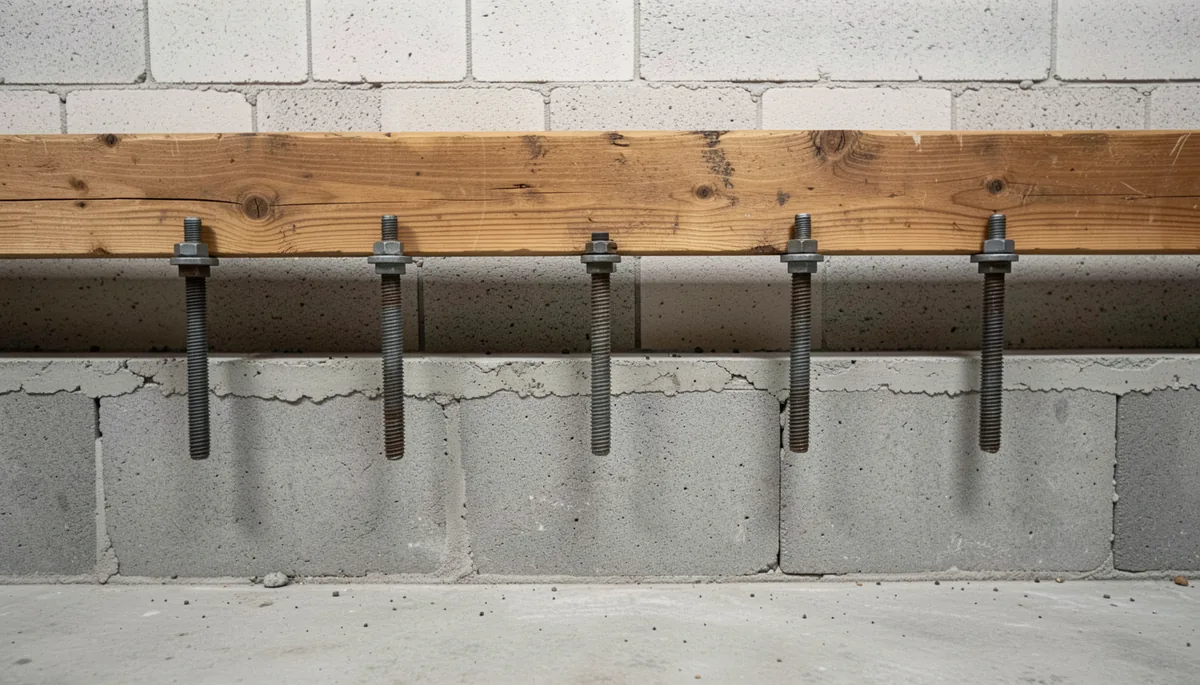

Как закрепить мауэрлат на шпильках

Крепление мауэрлата к закладным шпилькам

После завершения кладки стен на закладные столбы накладывается древесина. Проделайте в древесине отверстия, диаметр которых немного больше диаметра вбитых дюбелей. Это позволяет мауэрлату без проблем скользить по шпилькам. После укладки древесины ее окончательно закрепляют:

  1. Гайки просто накручиваются на дюбель и крепко зажимаются.
  2. Арматура должна выступать над балкой не менее чем на 250 мм. Его сгибают в мауэрлате так, чтобы арматура плотно входила в древесину. Арматура дополнительно закрепляется скобой или загнутым кровельным гвоздем.

При небольших нагрузках на крышу этот метод крепления можно использовать и с ячеистым бетоном, если нет возможности усиления.

Крепление к деревянным окладам

Для этого способа крепления необходимы размеры деревянных блоков, которые точно такие же, как и строительные блоки, например, кирпичи. Затем они устанавливаются в кладку:

  • в предпоследнем ряду кирпичной стены;
  • непосредственно под несущим пиломатериалом у внутреннего края стены;
  • Рядом с кирпичным фундаментом в середине стены.

Последние два варианта конструкции возможны только в том случае, если в стене сделан карман для укладки несущего бруса. Если кладка ведется на ровном основании, то заделку можно выполнять только в ряду под мауэрлатом.

Закрепите мауэрлат скрепками.

Привяжите мауэрлат к стене деревянным дюбелем.

Прикрепите брус к деревянной подконструкции кровельными скобами.

Вязка проволочных мауэрлатов

Для этого способа крепления используется стальной стержень с минимальным сечением 6 мм. Как и раствор, он устанавливается на три ряда ниже мауэрлата, причем концы проволоки располагаются по обе стороны стены. Провод должен быть достаточно длинным, чтобы обернуть его концы вокруг софита и привязать к стене. Концы проволоки сначала скручиваются вручную, а затем зажимаются любым тонким металлическим стержнем: куском арматуры, ломом. Этот способ фиксации мауэрлата хорошо виден на рисунке:

Крепление мауэрлатов к воздуховодам

Проволоку можно использовать для крепления фермы к ячеистому бетону без арматурного моста, но только если расчетная нагрузка на крышу невелика.


Крепление мауэрлата к стенам для бронированного моста

Арматурный фланец – это железобетонная монолитная стяжка, предназначенная для армирования стен из легких пористых материалов. В середине арматуры размещаются элементы, необходимые для крепления кровельного болта. Обычно это дюбели или арматура. Положение крепежных элементов должно быть тщательно рассчитано. В идеале они должны располагаться точно посередине обрешетки между стропилами.

Схема крепления мауэрлатов к софитам

Установка мауэрлата на арматуру

Процесс крепления мауэрлата к арматуре состоит из двух этапов: бетонирование и установка опорных балок. Заливка арматуры осуществляется в шесть этапов:

  1. Тщательно очистите верхнюю часть стены от грязи и остатков раствора.
  2. Устанавливается съемная опалубка из пиломатериалов, OSB-плит, фанеры. Допускается использование специальных U-блоков из ячеистого бетона.
  3. По периметру балки укладывают арматуру из стержней диаметром 10-12 мм, связывая ее в объемную конструкцию из четырех стержней. Арматурная обойма устанавливается так, чтобы она не касалась опалубки и была поднята на 10-15 мм над уровнем кладки и на таком же расстоянии от верхнего уровня будущей полосы. Для этого рама устанавливается снизу на специальные опоры.
  4. Встроенные элементы крепятся к арматуре вязальной проволокой или привариваются и выравниваются по вертикали. Рассчитайте высоту дюбеля так, чтобы он выступал на 30-40 мм над уже установленной колонной. Арматура должна выступать на 250 мм.
  5. Заклейте резьбу на дюбелях малярным скотчем, чтобы она не перекрывалась бетонной смесью.
  6. Бетон заливается в опалубку и уплотняется.

После бетонирования бетон должен “отдохнуть” в течение примерно двух недель. Это время необходимо для того, чтобы придать ему сил. Перед установкой мауэрлата рекомендуется сделать бетонную стяжку поверх арматуры для выравнивания поверхности.

Чтобы установить опорную балку, ее необходимо сначала разметить. Самый простой способ провести измерения – уложить мауэрлат вплотную к заделанным деталям. Затем проведите вдоль нее линию и отметьте на ней точку, через которую будет проходить заделанный стержень. Затем просверлите отверстия в мауральте и установите его на колышки. Затем дерево стягивается гайками или фиксируется путем сгибания арматуры. Через несколько дней проверьте гайки, при необходимости подтяните их и закрепите контргайками.

6 критических ошибок, допускаемых при установке стропил мансарды

Даже если вы нанимаете профессиональных кровельщиков для установки стропильной системы, лучше изучить хотя бы основные ошибки, которые могут допустить мастера при выполнении работы. Таким образом, вы будете знать, на что обратить внимание и что проверить. К сожалению, учитывая уровень большинства современных строителей, даже бригада с хорошими отзывами и многочисленными дипломами может нарушить технологию и выполнить работу с явными, порой критическими дефектами. К ним относятся:

  1. Насечки и выемки в мауэрхафте. Они изготавливаются для крепления стропил. Это серьезная ошибка, которая может привести к обрушению крыши. Мауэрлат – это несущая конструкция, которая удерживает весь вес крыши, и ее ни в коем случае нельзя ослаблять.
  2. Покупка и укладка пиломатериалов без проверки. Поверить продавцу на слово и купить почтовую балку без личного выбора? Очень вероятно, что брус с серьезными дефектами древесины будет доставлен вам в надежде, что вы не знакомы с ним, не осмотрите его или просто не захотите тратить время и деньги на его доставку обратно и покупку нового бруса. Всегда лично отбирайте пиломатериалы, внимательно следите за погрузкой и, если возможно, сопровождайте груз. Или попросите доверенное лицо (не бригадира!) сделать это за вас.
  3. Штабелирование некалиброванной древесины. Размеры калиброванных пиломатериалов всегда соответствуют указанным и одинаковы на всем протяжении. Если пиломатериалы не откалиброваны, вы можете получить пиломатериалы 140×160 мм вместо мауэролата 150×150 мм, а толщина в начале и конце бруса может быть разной. В результате будет очень и очень трудно выровнять стропила в одной плоскости. Не говоря уже о снижении прочности конструкции, если сечение древесины меньше заявленного.
  4. Крепление мауэрлата к ячеистому бетону с помощью анкеров или дюбелей. К сожалению, это распространенное явление, которое во многих случаях даже нельзя списать на ошибку: строители делают это специально, потому что изготовление арматурного моста – трудоемкий процесс. Особенно часто это происходит, когда стена очень толстая, так что трещины и сколы во внутренних блоках газобетона не будут заметны.
  5. Укладка мауэрлатов на неровной поверхности. Идеально ровная стена встречается редко, поэтому лучше подготовить верхнюю часть стены под крышу так, чтобы она была вровень со стяжкой. Если мауэрлат установлен на неровной поверхности, перекос повлияет на распределение нагрузки и сложность остальной стропильной системы.
  6. Монтаж мауэрлата без гидроизоляции. Некоторые строители считают, что гидроизоляция древесины заменяет барьерную гидроизоляцию. Это не так. Водоотталкивающие покрытия помогают защитить от конденсата или случайных капель дождя, но они не препятствуют впитыванию древесиной влаги из стен дома.

Важно проверить качество мауэрлата перед установкой остальных элементов стропильной системы, чтобы впоследствии не пришлось разбирать систему для устранения дефектов.

Конструкция крыши не допускает существенных различий между разными типами крыш. В простых скатных крышах подкладочный слой всегда укладывается на стены в качестве опорного и соединительного слоя между стропилами и несущими элементами.

Meuerolat для различных типов крыш

Конструкция основания крыши не допускает существенных различий между типами крыш. В простых скатных крышах основание крыши всегда располагается на стенах, поскольку оно поддерживает и служит соединительным слоем между стропилами и несущими элементами.

Диаграмма вложения мауэрлата

В зависимости от соединения с крышей определяется тип крепления мауэрлата

Если в доме планируется строительство мансарды, то возведение столба осуществляется обычным способом. Не используются сложные методы, древесина крепится к стенам с помощью анкеров. Особенностью является тщательная изоляция и гидроизоляция, так как чердак должен быть комфортным.

Конструкция мансардной крыши

Мавзолей с мансардной крышей имеет стандартную конструкцию

Шатровая крыша – это очень сложная конструкция, поэтому кровельная система должна быть максимально прочной. Основание шатровой крыши строится по тем же принципам, но нагрузка на него несколько выше, чем на обычную двускатную крышу. Для этого лучше всего закрепить основание на арматуре.

Вариант с шатровой крышей

Шатровая крыша имеет четыре угла наклона

Для шатровой крыши требуется мауэролат, прочно прикрепленный к стенам. Основная нагрузка приходится на две стены, на которые опираются скаты крыши. В этом случае подходит крепление с армированием или без него.

Стропила скатной крыши

В случае скатной крыши муллион может быть закреплен любым способом

Каковы требования к приложению:

Что нужно для ремонта мауэрлата

Главное требование к скобам – неподвижность и точная фиксация элементов. Это делается с помощью дюбелей, анкерных болтов, проволочных методов и деревянных пробок.

В кладку стен вбиваются специальные металлические дюбели, которые затем используются для крепления столба. Этот метод идеально подходит для легких конструкций. Колышки выглядят как металлические винты в форме буквы “Г”, а также могут быть приварены к металлическому квадрату. Колышки заглубляются в кладку на 45 см. Они выступают на 3 см вертикально от стены. Штыри устанавливаются на этапе кладки, в последнем или предпоследнем ряду. Оптимальное расстояние от внешней стороны стены – 5 см.

Крепление с помощью анкерных болтов

Анкерный болт

Для повышения устойчивости кладочной решетки она должна быть закреплена к арматурной ленте анкерными болтами. При использовании газобетона обязательна армированная лента. Эти блоки мягкие, поэтому в них невозможно вкрутить шурупы.

После установки арматурной ленты в опалубку к ней крепятся резьбовые анкеры. Они должны быть выровнены по прямой линии, чтобы обеспечить плотное прилегание. Сами анкеры должны стоять строго вертикально, чтобы обеспечить точный процесс соединения. Анкерных креплений должно быть столько же или больше, сколько стропил. Анкеры не должны устанавливаться в местах крепления стропил.

Как закрепить веревку

Классическим методом является анкеровка проволокой. Это делается в определенном порядке:

  1. За 4-5 рядов до конца стены укладываются куски проволоки.
  2. Расстояние между частями должно быть не менее 60 см.
  3. Концы проволоки поднимаются на 20-30 см.
  4. Концы проволоки спрятаны в растворе.
  5. Другой конец проволоки используется для привязки дерева или досок к стене.

Этот вариант используется в строительстве повсеместно. Подходит для домов из кирпича или другого камня, где для стен используется строительный раствор.

Использование деревянных пробок

Более мелкие конструкции, такие как летние домики, крепятся с помощью деревянных дюбелей. Они также закрепляют стойку. Дюбели имеют размер традиционного кирпича, каждый кусок обрабатывается антисептиком и покрывается толем. Иногда пробки изготавливают из обработанной битумом древесины для их укрепления. Пробка укладывается ниже уровня стропил или на одном уровне, на расстоянии 50-70 см друг от друга.

Знание строительной терминологии позволит вам говорить на одном языке со строителями. Многие слышали выражение “стропильная система” или даже “стропильные ноги”. Однако по какой-то причине мауэрлат не так хорошо известен, а между тем это один из самых важных элементов крыши. От его установки зависит теплоизоляция и жесткость всей конструкции.

Что такое мейерлат? Какие тайны и опасности он таит в себе?

Знание строительной терминологии позволит вам говорить на одном языке со строителями. Многие слышали выражение “стропильная система” или даже “стропила”. С другой стороны, мауэрлат не так хорошо известен, но он является одним из самых важных элементов конструкции крыши. От его установки зависит теплоизоляция и жесткость всей конструкции.

Где он находится?

Мейерлат устанавливается в основании кровельной системы по периметру стены, он ложится на несущую стену дома и соединяет ее с крышей. В качестве муэрлата используется деревянная балка или бревно.

Она является основой всей крыши, поэтому очень важно установить ее точно. Несоосность приводит к неравномерному распределению нагрузки.

Должен ли я застегивать меуэрлаге?

В некоторых домах в целях экономии времени и рабочих ресурсов мейерляж не крепится к стене, а иногда от этого элемента вообще отказываются. Имейте в виду, что такое решение значительно снижает жесткость конструкции, что недопустимо в районах с высокой ветровой нагрузкой.

Вариант без анкеров называется анкерным, мауэрлат не крепится к стене, но стропила все равно должны быть закреплены.

Безъякорный вариант не исключает угловое крепление лугового слоя.

Укрепление раскосами – самая жесткая конструкция крыши.

Варианты крепления обрешетки крыши к стене

Для деревянной стены не требуется никаких специальных мер. Колено крыши просто вставляется за последнюю перекладину. На кирпичной или бетонной стене закрепить этот элемент сложнее, существует несколько способов.

Провод – Проволока вставляется в стену на 3 ряда ниже столба, а затем привязывается к балке или бревну.

Армирование – используется аналогичным образом. Установите его в стену, а затем прикрепите к нему бревна. Пруток должен быть изогнутым и иметь диаметр не менее 10 мм.

Анкерные болты – подходят не только для кладки стен, но и для бетонных стен. В этом случае в материале и балке делается отверстие, через которое вставляются анкерные болты.

Этот элемент крепится различными способами, каждый из которых выбирается в зависимости от материала стен дома. Она может лежать только на тех стенах, которые опираются на стропила, или устанавливаться по всему периметру. Последний вариант используется для шатровых или вальмовых крыш, а также при строительстве домов из легкого ячеистого бетона.

Методы ремонта

Прежде чем говорить о том, как правильно установить световой люк, важно обсудить, как подготовить его к установке. Эта деревянная деталь, в силу своего назначения и расположения в конструкции дома, контактирует с материалами, которые легко выделяют влагу в древесину. Поэтому их следует защищать, пропитывая влагостойкими и антисептическими средствами. Также может быть целесообразно запечатать их смолой или дегтем для создания защитного слоя.

Но этого недостаточно. Под мауэрлат необходимо уложить двойной слой изоляции из рубероида или аналогичного материала, не допуская прямого контакта с кирпичом или бетоном.

Распил и утепление древесины

Этот элемент крепится различными способами, каждый из которых выбирается с учетом материала стен дома. Она может лежать только на стенах, на которые опираются стропила, или может быть установлена по всему периметру. Последний вариант используется для шатровых или вальмовых крыш и для домов из легкого ячеистого бетона.

Крепление к фиксирующему ролику

Армопост – это железобетонная балка, отлитая по периметру стен из дискретных материалов, к которой крепится меандр. Она обязательна для домов из блоков ячеистого бетона, а также кирпича, если расчетная нагрузка на утепленную крышу и чердак высока.

Чтобы избежать разрушения кладки и появления в ней трещин, необходимо строго соблюдать технологию армирования блока, использовать цемент высокой марки и заливать всю конструкцию за один прием, без больших промежутков.

Мауэрлаты могут быть деревянными или металлическими, а их материал должен совпадать с материалом стропильной системы. Если для монтажа крыши используются стальные секции, их необходимо закрепить на двутавровой балке, швеллере или трубе.

Методы фиксации

Прежде чем говорить о том, как правильно установить световой люк, важно обсудить, как подготовить его к установке. Эта деревянная деталь, в силу своего назначения и расположения в конструкции дома, контактирует с материалами, которые легко отдают влагу древесине. Поэтому их следует защищать, пропитывая влагостойкими и антисептическими средствами. Также может быть целесообразно запечатать их смолой или дегтем для создания защитного слоя.

Но этого недостаточно. Под мауэрлат необходимо уложить двойной слой изоляции из рубероида или аналогичного материала, не допуская прямого контакта с кирпичом или бетоном.

Этот элемент крепится различными способами, каждый из которых выбирается с учетом материала стен дома. Она может лежать только на стенах, на которые опираются стропила, или может быть установлена по всему периметру. Последний вариант используется для шатровых или вальмовых крыш и для домов из легкого ячеистого бетона.


Крепление к фиксирующему ролику

Армопост – это железобетонная балка, отлитая по периметру стен из дискретных материалов, к которой крепится меандр. Она обязательна для домов из блоков ячеистого бетона, а также кирпича, если расчетная нагрузка на утепленную крышу и чердак высока.

Чтобы избежать разрушения кладки и появления в ней трещин, необходимо строго соблюдать технологию армирования блока, использовать цемент высокой марки и заливать всю конструкцию за один прием, без больших промежутков.

Следующие инструкции объяснят, как установить решетчатую балку вдоль арматуры и как соединить ее со стропилами.

Мауэрлатные балки и их свойства

Мауэрлат – это горизонтальный элемент деревянной крыши, роль которого сводится к креплению стропил или принятию и распределению веса стропил. Это брус, который располагается с внутренней стороны края стены (поэтому он не может быть шире стены) и поддерживает стропила.

Meuerlat относится к каждому стропилу и представляет собой брус, закрепленный по периметру стен здания.

Мауэрлат используется в каждом стропиле и представляет собой брус, закрепленный по периметру стен здания

В идеале решетчатая балка должна состоять из цельного куска древесины.

В идеале решетчатая балка косилки должна состоять из цельного куска дерева.

Внимание! Для экономии древесины в нежилых зданиях, таких как гараж или сарай, вместо цельной древесины можно использовать куски дерева в местах сопряжения стропил.

Типы и размеры мауэрлатов

Типы и размеры мауэрлатов

Сечение кровельной балки и тип крепления зависит от конструкции стен, а конкретнее – от используемого материала.

    Металлокаркасные здания используют швеллер или стальную двутавровую балку, к которой приварены металлические стропила в качестве опоры крыши.

Монтаж стропильной системы металлической крыши

Монтаж стропильной системы металлической крыши

Верхняя часть багажника в качестве косилочного устройства

Фронтон бревенчатого дома в качестве потолочной балки

На таких стенах, как правило, делается бронированная балка

На таких стенах обычно строится бронированный ригель

Столб с металлическими балками

Meuerolat с металлическими балками

Для деревянных стропильных систем лучше использовать клееные пиломатериалы хвойных пород в качестве мауэролата.

Клееный брус

Предупреждение! Мауэрлат должен быть пропитан консервантом и уложен поверх битумного гидроизоляционного материала.

Meuerolat укладывается только поверх гидроизоляционного материала.

Мауэрлат укладывается только поверх гидроизоляционного материала.

Консервант для древесины

Консерванты для древесины

Цены на средства для защиты древесины

Параметры древесины

На выбор сечения режущего бруса влияют следующие критерии

  • размеры здания и длина пролетов между стенами
  • конструкционные материалы стен и самой стропильной системы;
  • Тип используемого кровельного материала – если, например, используется тяжелый шифер или глиняная черепица, необходимо учитывать более высокие нагрузки;

Виды кровельных материалов

Виды кровельных материалов

  • Наличие или отсутствие чердака;
  • Специфика местного климата.

На размер балок также влияет конструкция крыши в целом, которая может быть не только скатной, но и шатровой, вальмовой или ломаной.

Расстояние между крышами и их типы

Конструкция и типы крыш

Размер балок в значительной степени зависит от типа крыши.

Тип крыши в значительной степени определяет размер балок

В любом случае, прямоугольное или квадратное сечение обеспечивает наибольшую устойчивость балок. Если для этой цели используется бревно, то с той стороны, которая будет примыкать к стене, снимают фаску, чтобы образовался спальный край. Это трудно сделать вне столярной мастерской, поэтому проще взять готовые пиломатериалы, и останется только выбрать подходящий профиль.

Схема структуры mauerault

Диаграмма мауэрлатной решетки

  1. В идеале его ширина должна составлять не менее трети внешней толщины несущей стены, но не менее 100*100 мм.
  2. На короткопролетных стенах толщиной в полтора кирпича (380 мм) обычно устанавливается пиломатериал 150*150 мм.
  3. Если вы хотите установить ферму большего размера, установите не одну балку 200*200 мм, а две балки 200*100 мм.

Рекомендуемые параметры для мауэрлатов

Рекомендуемые параметры для балки крыши

В последнем случае процесс монтажа упрощается, так как длины анкера может не хватить для высоты верхней балки и высоты меандра крыши. Нижний пиломатериал крепится к закладным анкерам, а верхний пиломатериал приклеивается к нижнему пиломатериалу как фанера.

Ручной элемент на железобетонной плите

Муэрлат на верхней части софита

Важно! Длина меерной решетки должна соответствовать длине стены. Если невозможно установить всю балку, ее можно изготовить из двух одинаковых или, по крайней мере, равных по длине отрезков. Балки не могут быть просто состыкованы конец в конец, они должны быть соединены одним из способов, предусмотренных ГОСТ 30974-2002.

Возможности соединения соседних балок в кривой крыши

Варианты соединения смежных балок

Один из вариантов соединения балок показан на рисунке ниже.

Возможности соединения балок

Тип балок

Если вам нужно узнать вес древесины, вы можете сделать это, умножив плотность древесины (таблицы можно найти в Интернете) на ее объем (площадь поперечного сечения, умноженная на длину): m = r*(S*L).

Следующие инструкции объяснят, как укладывать мауэрлат вдоль арматуры и как соединять его со стропилами.

Присоединение планки к стропилу

Методы соединения фермы со стропилами

Цены на различные виды древесины

С жесткой сборкой:

Часто задаваемые вопросы

В этом случае монтаж не обязателен, так как несущая конструкция представляет собой монолитную конструкцию, в которой нагрузки на крышу распределяются автоматически без дополнительных элементов.

Строители рекомендуют использовать цоколь крыши даже в этом типе зданий. Однако если площадь крыши небольшая, можно установить стропильную систему непосредственно на стены или подпереть ее снизу доской толщиной 20-40 мм.

Многие строители советуют не только крепить стропила к мауэрлату, но и стягивать их к стене стеновыми шпильками. По их мнению, это обеспечивает дополнительную безопасность и гарантирует несущую способность крыши. Однако если расчеты расположения стропил и выбор мауэрлата выполнены правильно, а также соблюдены правила монтажа, такое дополнительное крепление не требуется.

Учебники по строительству рекомендуют запас объема около 3%. Однако практика показывает, что в индивидуальном строительстве расход материалов выше, поэтому 5-10% запас не помешает.

Рекомендуется использовать ту же древесину, что и для стропильной системы. Чтобы сделать конструкцию более легкой и дешевой, для этих целей чаще всего используется хвойная древесина.

Сохранить материал?
Советы домашнему мастеру
