Существует несколько типов шатровых крыш:

Шатровая крыша.

Шатровая крыша – представляет собой сложную конструкцию, состоящую из балок и стропил. Шатровая крыша состоит из каркаса, на который накладывается внешнее покрытие. Наиболее часто используемым покрытием является черепица, ондулин или шифер.

Шатровая крыша состоит из следующих компонентов:

Карниз шатровой крыши.
Гребни шатровой крыши. Так называются места, где склоны пересекаются горизонтально. По сути, это элементы шатровой крыши, которые крепятся в местах пересечения скатов и ребер.
Ребра шатровой крыши. Места горизонтального пересечения двускатной и шатровой крыш. Различают наклонные и горизонтальные ребра.
Карнизный свес или карниз. Край крыши, выступающий над стенами.
Дренажные системы в шатровой крыше.

Характерной особенностью шатровой крыши является отсутствие фронтона. Поэтому мансардные и наклонные окна размещаются непосредственно на склонах.

Когда стропила установлены на место и отделаны булавами, их удлиняют стойками, которые образуют свесы стен.

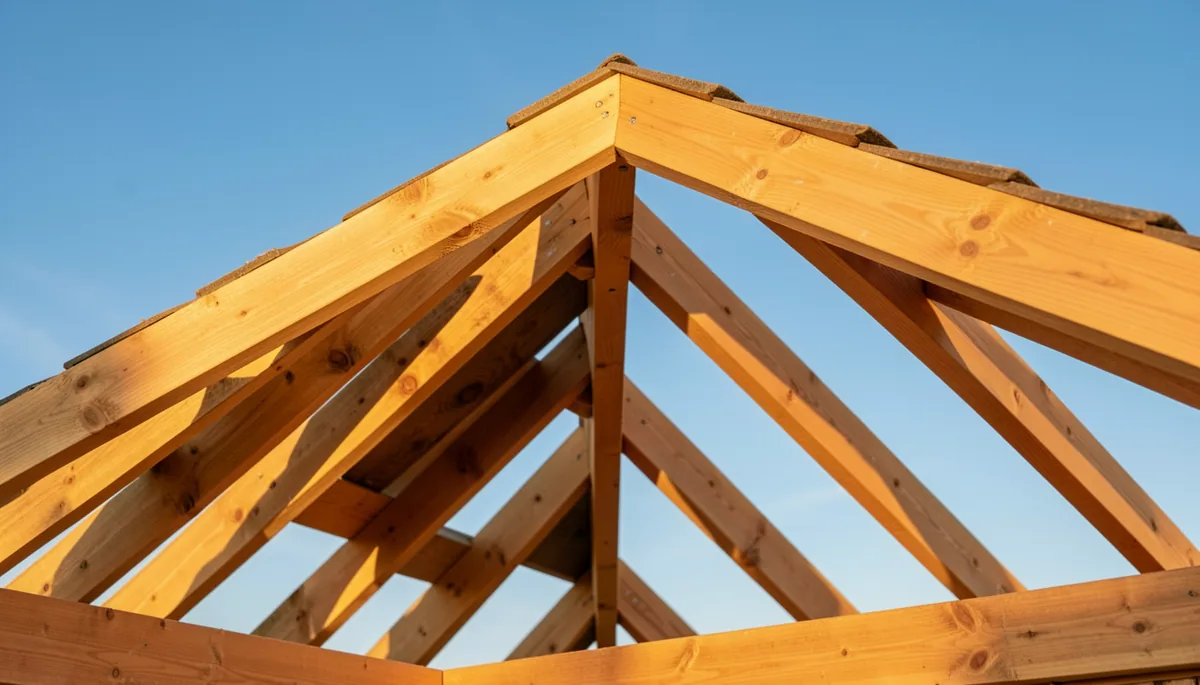

Преимущества и недостатки шатровой крыши для отдельно стоящего дома

Как и любая другая, вальмовая крыша своими руками, чертежи и фото которой стоит внимательно изучить перед началом строительства, имеет особые положительные черты. А именно:

Высокая жесткость конструкции. Деформация исключена, ее обеспечивают угловые ребра, соединяющиеся у конька опорными балками.
Практическая форма. Осадки не накапливаются. Очищать фронтон не нужно.
Хорошая ветроустойчивость, что важно в случае ураганов, торнадо.
Нет запрета на установку больших карнизов с каждой стороны. Это защищает фасады от контакта с атмосферными осадками.
Система крыши делает дом визуально ниже.
Конструкция подходит для различных типов зданий и даже для каркасных и кирпичных домов.
Карнизы не подвержены разрушению.

Есть и негативные аспекты:

Высокая стоимость строительства, даже если вы строите его своими руками.
Конфигурация сложная. Для создания надежной крыши, которая прослужит долгие годы, необходим разумный, индивидуальный подход.
Низкая высота. Чердак не будет слишком высоким. Это затрудняет строительство чердака под крышей.
Если есть мансардные окна, влага будет просачиваться на верхние этажи. Этот недостаток можно устранить, установив хорошую систему влагоизоляции.

Предупреждение!

Несмотря на такое количество недостатков, многие домовладельцы выбирают именно эту схему строительства.

Нижние опоры могут отличаться. Это будет зависеть от материалов, из которых изготовлена вся конструкция. Если есть деревянный или бревенчатый дом, то все функции берет на себя верхняя часть бревенчатого дома. При использовании каркасной технологии в качестве опоры используется рамная арматура. Дома из каменной кладки поддерживаются фермой.
Чтобы распределить всю нагрузку на внешние стены, следует использовать мауэрлатную решетку. Для этого следует использовать деревянный брус с поперечным сечением 10 см на 10 см. Этот элемент нужно будет разместить у внутреннего края стены. В качестве альтернативы в середине можно установить деревянную балку.
Чтобы крышу не сорвало ветром, следует использовать соединитель проводов. Необходимо соблюдать расстояние в 1 мм.
Для того чтобы впоследствии можно было осмотреть стропила и ферму мауэрлата, во время монтажа необходимо соблюдать определенное расстояние. Между чердачным перекрытием и соединительной планкой должен быть зазор 400 мм.
В качестве верхней опоры будет использоваться балка.
Стоит отметить, что при создании крыши не будет кирпичных фронтонов, которые обычно устанавливаются на скатных крышах. Поэтому под коньковую балку необходимо установить специальные стойки 100 x 100 мм с интервалом 4 метра.
Столб должен опираться на строительные леса. Он должен быть установлен на несущей стене (внутренняя стена). Доска должна иметь сечение 50×150 мм.

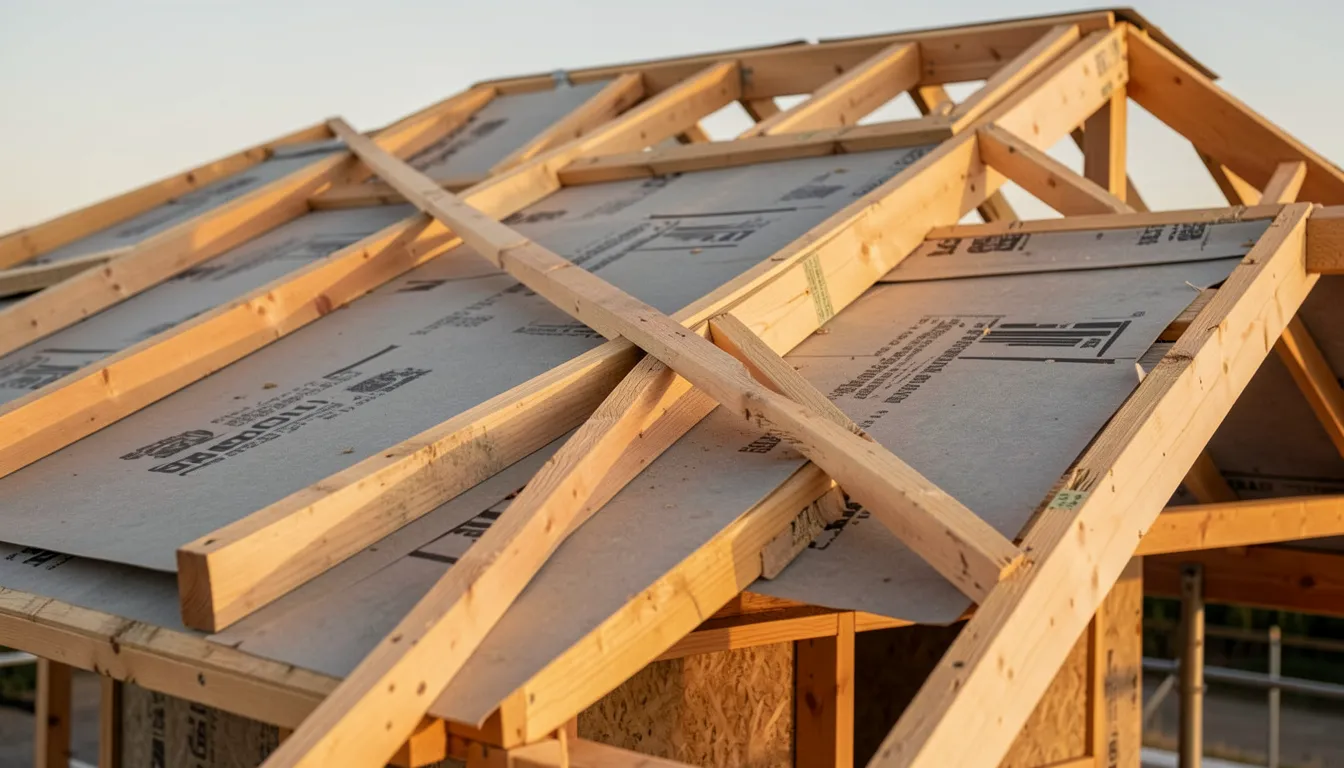

Стропильная система

Чтобы построить стропильную систему, необходимо иметь некоторую информацию. Много нюансов, которые необходимо учитывать.

К расчету стропильной системы следует отнестись серьезно. Эта работа очень важна. Стропила должны быть достаточно прочными, чтобы выдержать весь материал, который будет размещен на вершине дома.

Они должны выдерживать нагрузки, вызванные снегом и ветром. Поэтому при расчете необходимо учитывать все материалы, которые будут использоваться для отделки и покрытия.

Также стоит учитывать вес стропильной системы и погоду в вашем регионе. Для правильных расчетов необходима таблица размеров, в которую должны быть внесены все отметки. Таким образом, вы сможете избежать неточностей. Для стропил используйте фанеру шириной 5 см. Также найдите таблицу со всеми коэффициентами длины стропил и подножия. Это позволит получить наиболее правильное измерение.

Рекомендуется доверить расчеты профессионалам. От этого будет зависеть прочность всей конструкции.

Сборка опор

Это важная операция, которую следует выполнять осторожно. Сначала необходимо установить опоры, которые будут поддерживать коньковую балку:

Нижние опоры могут отличаться. Это будет зависеть от материалов, из которых изготовлена вся конструкция. Если у вас дом из бруса или бревна, то верхние части сруба возьмут на себя все функции. При использовании каркасной технологии в качестве опоры используется рамная арматура. Каменные дома опираются на мавзолеи.
Чтобы распределить всю нагрузку на внешние стены, следует использовать мауэрлатную решетку. Для этого следует использовать деревянный брус с поперечным сечением 10 см на 10 см. Этот элемент должен располагаться у внутреннего края стены. Также можно установить балку посередине.
Чтобы крышу не сорвало ветром, следует использовать проволочное крепление. Соблюдайте расстояние между ними в 1 мм.
Для того чтобы впоследствии можно было осмотреть стропила и ферму мауэрлата, во время монтажа необходимо соблюдать определенное расстояние. Между чердачным перекрытием и соединительной планкой должен сохраняться зазор 400 мм.
В качестве верхней опоры будет использоваться балка.
Стоит отметить, что при создании крыши не будет кирпичных фронтонов, которые обычно устанавливаются на скатных крышах. Поэтому под коньковую балку следует установить специальные стойки 100 x 100 мм, расстояние между которыми должно составлять 4 метра.
Коньковая балка должна опираться на обрешетку. Он должен располагаться на несущей стене (внутренней). Пластина должна иметь поперечное сечение 50 мм на 150 мм.

После завершения установки опор можно переходить к следующему шагу. Необходимо позаботиться о стропильной системе.

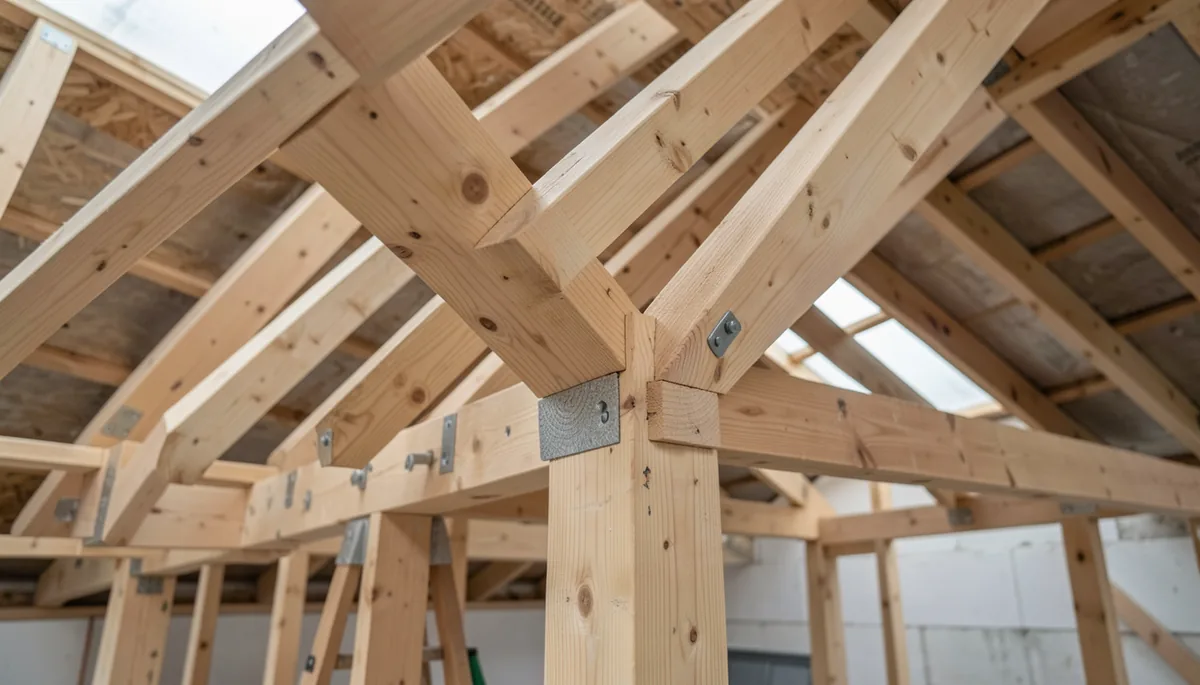

Ферменная система

Для установки стропильной системы необходимо следовать определенным инструкциям:

Конические стропила устанавливаются на внутренних углах стен. Диагональные стропила устанавливаются на внешних углах. Эти стропила немного длиннее других стропил. Это связано с тем, что они несут очень большую нагрузку.
Укороченные стропила фронтона будут установлены на стыковые стропила. Они должны состоять из нескольких ветвей.
Под диагональными стропилами необходимо установить несколько опор. Лучше всего для этого использовать подпорки из прочной древесины. Стойки должны образовывать угол 45 градусов.
Промежуточные опоры должны располагаться на коньковой балке в верхней части. И на доске косилки в нижней части. При установке необходимо соблюдать расстояние 1,2 м.
Стропила (одно за другим) должны быть прикреплены к несущей части стены болтами. Следует использовать несколько проволок диаметром около 4 мм.
Промежуточная рама крепится к столбу. Для этого необходимо использовать обратную скобу. Положите угловые стропила на мауэролат и упритесь другой стороной в диагональное стропило.
Используйте разметку на мауральте и хребтовой балке для достижения симметрии всех ног. Очень важно правильно соединить все элементы в месте пересечения диагональных и центральных стропил. Для этого сделайте в балках пропилы под двойным углом.

После всех этих действий крышу можно покрыть обрешеткой для обеспечения ее долговечности. Это сделает стропильную систему намного прочнее и прослужит долгое время.

Шатровая крыша довольно часто используется в современных строениях. Если есть желание построить очень красивое архитектурное сооружение с различными возвышениями или выступами, то следует использовать этот метод.

Преимущества шатровой крыши заключаются в следующем:

Монтаж шатровой крыши

Установка стропильной системы для такой крыши – сложный процесс. Однако этот процесс классически структурирован и может управляться вручную. Следует отметить, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы осуществляется следующим образом:

Укладка и фиксация мауэрлата. Под ним поверх стены здания должна быть уложена пароизоляция из рубероида. По углам мауэрлата устанавливаются четыре скобы для укрепления конструкции в продольном направлении.
Установите и временно закрепите опоры. Они должны быть размещены на обрешетке.

При монтаже стропильной системы используются различные типы дополнительных крепежных элементов. Они изготавливаются промышленным способом специально для различных узлов и суставов.

Крепления стропил обеспечивают необходимую прочность и высокое качество сборки

Когда стропильная система готова, формируется квадрат крыши и устанавливается окончательное кровельное покрытие из выбранного материала.

При выборе угла наклона шатровой крыши обычно учитываются эстетические соображения, касающиеся внешнего вида здания. Вы можете сначала выбрать шаг, а затем рассчитать высоту конька, или наоборот, определить положение конька и на основании этого рассчитать угол между стропилами.

Видео: Монтаж шатровой крыши своими руками

Дополнительные усилия, затрачиваемые на изготовление шатровой крыши, с лихвой окупаются ее высокой прочностью и завидным внешним видом. Если вы досконально изучите конструкцию и поймете назначение каждой детали или узла, то нет ничего невозможного в том, чтобы построить стропильную систему самостоятельно. Удачи!

Классическая шатровая крыша состоит из четырех скатов: двух треугольных и двух трапециевидных. Они образуют конёк в верхней части и покатые рёбра по бокам, которые называются шатровыми крышами. Верхняя часть конструкции напоминает конверт. В основном он используется при строительстве частных домов. Он идеально подходит для чердачных помещений. Однако он также подходит для высоких зданий, когда необходимо создать скатную крышу.

Особенности конструкции

Сегодня строители и архитекторы не ограничиваются четырьмя углами наклона при возведении шатровых крыш. Они образуют более сложные структуры с хребтами на разных уровнях, долинами и бортами с различной геометрией. Однако у этой крыши есть несколько общих черт со всеми типами крыш. У него нет фронтонов, верхняя часть заканчивается коньком, боковые поверхности идут от карниза и заканчиваются, образуя ребра.

Основные компоненты

Опора (мауэрлат) представляет собой длинную колонну, укрепленную по периметру внешней стены.
Коньковый колпак – это перекладина, на которой боковые трапеции сходятся в верхней части конструкции. Он устанавливается на подпорки.
Основные стропила: опираются на основную стойку по периметру и поддерживают конёк.
Диагональные стропила: части несущей системы, которые идут к углам дома.
Натяжные стропила – это небольшие брусья, которые соединяют колонну и диагонали.
Стрингеры – это детали, которые стоят на раскрытиях и опираются на косяки стропил. Кронштейны соединяют два кронштейна по углам.
Опоры – это стойки, которые устанавливаются по бокам здания для повышения ветроустойчивости. Они проходят от центра опоры к диагоналям под прямым углом.

Такое расположение стропил используется при возведении квадратного здания. Дома с большим количеством углов требуют более сложных элементов крыши.

Стропильная система шатровой крыши может быть выполнена из дерева или металла. Дерево предпочтительнее, потому что из него гораздо проще что-то сделать. Сосна – хороший вариант. Он легкий, прочный и имеет низкую стоимость.

Монтаж шатровой крыши с использованием опорной системы

Шаг 1. Первый шаг – купить все необходимые материалы, привезти их на строительную площадку и подготовить стропила к предстоящей работе. Здесь важно изготовить полуфабрикаты так, чтобы были соблюдены все размеры и разрезы. На этом этапе вы также можете соединить стропила вместе. В данном случае будут использованы шестиметровые стропила сечением 15х15.

Совет! На этом этапе можно сделать макет из двух стропил, который поможет определить высоту крыши и ответить на ряд вопросов. Работать с наглядным примером будет проще, чем с самим дизайном.

Шаг 2. Теперь мауэрлат может быть изготовлен и установлен. Сначала сделайте опалубку по периметру стен дома и поместите в нее арматуру. Размеры бетонной полосы в этом случае должны составлять 20х20 см. Здесь сразу же устанавливаются мощные металлические винты для установки и крепления самой мауэрлатной решетки.

Шаг 3. После того как опалубка установлена, ее следует залить бетонной смесью и оставить до застывания. На этом этапе древесина для мауэрлата сечением 10×20 должна быть обработана защитным средством.

Цены на цемент и базовую смесь

Шаг 4. Перед продолжением работ снимите опалубку и покройте бетонную полосу гидроизоляцией.

Шаг 5. Просверлите отверстия в перламутровой древесине так, чтобы они совпадали с отверстиями под винты, выступающие из бетонной полосы. Затем установите балку на шпильки и расположите ее по периметру стен.

Шаг 6. Отрежьте лишние шпильки и затяните их гайками, тем самым дополнительно закрепив мауэрлат.

Шаг 7. Теперь можно приступать к установке стропил в безреберной системе. Это означает, что стропила обрезаются таким образом, чтобы они не скользили по косилочному блоку. Затем нагрузка будет передана на стену дома. Однако сначала необходимо установить коньковую балку в центре крыши. Он будет выполнять ту же роль, что и вал косилки. Он крепится к столбам с таким же сечением, как у него – 15х10. Все соединения выполнены с помощью металлических уголков. Под балкой на перекрытии следует проложить полосу влагоизоляции.

Шаг 8. Затем установите диагональные стропила. Они сделаны из двух деревянных досок размером 15×5 см.

Шаг 9. Теперь переходите к установке остальных стропил. Обратите внимание, что они удерживаются на месте благодаря выемкам в зоне контакта стропил с мордой и коньком. Все стыки прибиваются тремя гвоздями, можно использовать уголки. Расстояние между стропилами здесь составляет 60 см.

Шаг 10. При переходе на диагональные стропила отрегулируйте длину стандартных стропил для создания наплывов и прикрепите их не к коньковой балке, а к диагональным стропилам.

Шаг 11. Установите стропила вдоль оставшихся двух фронтонов, используя тот же принцип, что описан выше. Обрежьте лишнюю длину стропил до выбранной длины свеса крыши.

Цены на строительные леса

Шаг 12. Установка стропильной системы крыши завершена. Теперь можно приступать к монтажу подкровельных мембран, изоляционного материала, обрешетки и кровельного покрытия.

Видео – Стропильная система шатровой крыши

Как видно из этой статьи, создание стропильной системы шатровой крыши – действительно не самая простая задача. Но если вы хотите и можете справиться с этим сами. Однако все же стоит обратиться за советом и помощью к опытным мастерам, хотя бы на этапе проектирования крыши, чтобы избежать фатальных ошибок.

Если вальм короче, чем длина других боковых фронтонов, его называют голландским (или полувальмом). Такая форма выдерживает сильные порывы ветра и не накапливает выпавший снег.

Особенности и конструкция шатровой крыши Разновидности шатровых крыш

Шатровая крыша обычно состоит из четырех скатов. Они строятся с уклоном вдоль внешних стен здания. Две части являются боковыми, как в стандартных крышах, а две другие части располагаются между ними. В этой конструкции есть две вершины (вместо стандартной одной), которые соединены гребнем.

Вертикальные фронтоны имеют треугольную форму и называются валансами. Два других фронтона, расположенные на более длинных сторонах здания, имеют трапециевидную форму.

Шатровая крыша имеет характерные особенности:

высокая прочность;
долговечность;
Благодаря его оригинальной и обтекаемой форме вы получаете защиту от ветра.

Эта крыша идеально подходит для организации жилого пространства на чердаке дома. На нем легче делать мансардные окна.

Голландская шатровая крыша

Если длина бедра короче, чем длина другого бокового ската, такая модель называется голландской (или полуголландской). Такая форма выдерживает сильные порывы ветра и не накапливает выпавший снег.

Датская крыша

Он отличается тем, что здесь полая волна является нижней частью полного треугольника бедра, а верхняя часть треугольника используется для стекла.

Шатровая крыша

Эта модель имеет одну вершину, которая соединяет четыре равные части крыши. Форма шатрового варианта крыши напоминает пирамиду.

Скатные крыши

Не рекомендуется самостоятельно (без профессиональной подготовки) подготавливать и устанавливать такие эффектные и сложные крыши. Они состоят из большого количества полей, расположенных под разными углами наклона.

Пароизоляция крыши предназначена для защиты изоляции от вредного воздействия испаряющейся воды. Он предотвращает образование конденсата и избыточной влаги в теплоизоляционном слое.

Выбор кровельного материала

Каждый кровельный материал имеет свои специфические характеристики, которые могут влиять на комфорт жильцов и здания. Поэтому к выбору кровельного материала следует подходить с особой тщательностью.

Металлическая черепица .

Представляет собой оцинкованный стальной лист с профилем традиционной черепицы. Он защищен полимерным покрытием для повышения устойчивости к негативным факторам окружающей среды и продления срока службы.

Металлические плитки легкие (1 м²/3-5 кг) и просты в монтаже. Доступен в широкой цветовой гамме.

Недостатки: Акустические эффекты во время дождя.

Мягкая кровля

Мягкая кровля основана на нетканом стекловолокне, покрытом слоем битума. Благодаря своей гибкости он может быть легко установлен на неровных поверхностях. Он предотвращает проникновение влаги и обеспечивает хорошую звукоизоляцию.

Недостатки: При монтаже требуется дополнительная грунтовка.

Композитная черепица

Материал с многослойной структурой, сочетающий в себе преимущества глиняной и металлической черепицы. Он не создает трудностей при установке. Обеспечивает хорошую тепло- и звукоизоляцию. Композитная черепица устойчива к воздействию влаги и огня.

Недостатки: Высокая стоимость установки.

Трапециевидный лист

Гофрированный лист из оцинкованной стали. Может быть покрыт полимером для повышения устойчивости к воздействию окружающей среды. Характеризуется высокой прочностью на изгиб. Обеспечивает быструю установку. Не создает проблем с ремонтом.

Недостатки: Низкая звукоизоляция.

Ондулин

Точная копия шифера, с органической основой (целлюлоза). Он легко и быстро устанавливается. Предотвращает проникновение влаги. Создает отличную звукоизоляцию.

Недостатки: Он не устойчив к воздействию огня.

Фальцевая кровля

Стальные листы с гладкой поверхностью, концы которых выполнены в форме крючков. Обеспечивает защиту от дождя при минимальных углах наклона.

Фальцевая кровля придает зданиям оригинальный вид. Может устанавливаться при отрицательных температурах.

Строительство большого бревенчатого дома. Я сам их разрабатываю. От шатровой крыши с разными углами наклона отказались в рамках независимого проекта развития. Сложность + дополнительные условия – отсутствие стоек в середине для обустройства мансарды. Я заказал проект в дизайнерской компании. Позиционируют себя как профессионалы на рынке крыш, чердаков и т.д. Трехмерная графика – вот и все.

Строительство сложных шатровых крыш

Принципы построения каркаса шатровой крыши с более сложной архитектурой крыши не сильно отличаются от приведенного выше примера. Последовательность работы точно такая же. Однако разумнее и надежнее закрепить стропила с помощью деревянных щипцов.

Очень желательно использовать диагональные опоры стропил. Перед укладкой конька устанавливается опорная рама с нижней обрешеткой и верхней обрешеткой конька. Еще один момент, который необходимо учитывать, – это угол наклона стропил во время обвязки.

Более сложное расположение стропил для интересной шатровой крыши можно увидеть на видео:

Расположение стропил шатровой крыши сложнее, чем у обычной скатной крыши, но его можно доработать. Шатровая конструкция крыши предпочтительнее во многих случаях, она интереснее смотрится как над домом, так и над беседками и другими хозяйственными постройками. Описанный здесь вариант строительства поможет вам освоить основы возведения вальмовой конструкции, а если результат окажется удачным, обязательно последует продолжение.

Монтажные работы Монтажные работы Монтажные работы Монтажные работы Монтажные работы Монтажные работы

Когда вы читаете его, он выглядит простым и понятным, но на практике все гораздо сложнее. К счастью, мы отказались от шатровой крыши и выбрали асимметричную двускатную крышу. Но даже не имея опыта, мы с трудом смогли его надеть. Я считаю, что при принятии решения о шатровой крыше следует заранее узнать, кто будет ее устанавливать. Если они имеются, их следует установить.

У нас в доме есть эркер, и он выглядит невероятно красиво, мне нравится этот элемент нашего дома, как внутри, так и снаружи. Стропила и сама крыша были установлены профессионалами. Как отметил Питер, это очень сложно для необученных и неопытных мастеров, и лучше использовать строителя с опытом.

Я хотел бы скопировать и распечатать этот документ. На территории отеля нет интернета … и я хотел бы ткнуть им в нос эту информацию, чтобы они не облажались.

Я работаю строителем уже 5 лет. Конструкция шатровой крыши прежде всего надежна. Конечно, строительство шатровой крыши – не самое простое занятие, но результат стоит затраченных усилий. Я всегда следую общим правилам: Я использую коньковый брус и стропила одинаковой толщины, я заказываю стропила и коньковую черепицу из одного и того же материала, я использую только древесину хвойных пород.

И вам не нужно впихивать это кому-то в лицо. Сразу же выберите профессионала. Это дорого, но зато нет беспорядка. Хотите дешево – стройте сами.

Мы строим большой бревенчатый дом. Я сам его разрабатываю. От самостоятельно спроектированной шатровой крыши с разными углами наклона отказались. Сложность + дополнительные условия – нет опоры в средней части для устройства мансарды. Я заказал проект в дизайнерской компании. Позиционируют себя как профессионалы на рынке крыш, чердаков и т.д. Трехмерная графика, все.

В результате многие детали и компоненты были переработаны с учетом замечаний заказчика. Расчеты нагрузки были очень произвольными и нереалистичными – мне приходилось их проверять – я исписал тетрадь задачами по прочности материалов. В результате детали конструкции были отброшены (слава богу), и рама была собрана в соответствии с проектом, с многочисленными исправлениями на месте и дополнительными техническими решениями, со всеми возможными запасами прочности.

Было несколько серьезных ошибок, но нам удалось их исправить. Затем пришла бригада кровельщиков, сделала крышу из стоячего фальца (там, где вы были раньше) и раскритиковала. Проектировщики испортили конструкцию крыши каменного дома по отношению к бревенчатому. Хорошо, что не все их рекомендации были выполнены. Это можно было бы сделать более простым и надежным способом, но этому не учат в институтах. Мастеров становится все меньше и меньше…

Несколько слов о бременах. Нагрузки серьезные. Общий вес конструкции (крыша, пол и стены мансарды) вместе с предписанной снеговой нагрузкой 200 кгс м дает 40 тонн для дома 12×12. Изгибающие нагрузки на балки (стропила) даже не являются основной проблемой, это решается с помощью дополнительной обрешетки, толкающих опор и стяжных балок, если это необходимо.

Основными проблемами нагрузки являются продольные усилия (до 600 кг на стропило), нагрузки на балки перекрытия – до 2,5 тонн на бревно и на наружные стены: соответственно, вероятность “опрокидывания” верхних стропил сруба. Мауэрлат как на каменной стене не работает. Поэтому нарисуйте план крыши, план расположения стропил и выровняйте распределение веса на наиболее нагруженные и ответственные элементы. Для этого не нужны никакие расчеты.

Я не знаю, какая порода дерева лучше всего подходит для шатровой стропильной системы. Я сделал проект, как вы описали, рассчитал примерную стоимость материалов. Теперь встает вопрос цены. Это зависит от породы древесины. Предложите наиболее подходящий вариант. Дешевую древесину предлагать не обязательно. Она долговечна, поэтому крыша будет стоять веками. А для крыши я хочу использовать классическую черепицу.
