Как правильно установить циркуляционный насос на отопление в частном доме

Для правильной установки циркуляционного насоса нужно выбрать участок трубы с постоянным скоростным потоком и минимальной турбулентностью. Ошибки в монтаже приводят к кавитации и шуму, а также быстрому выходу мотора из строя.

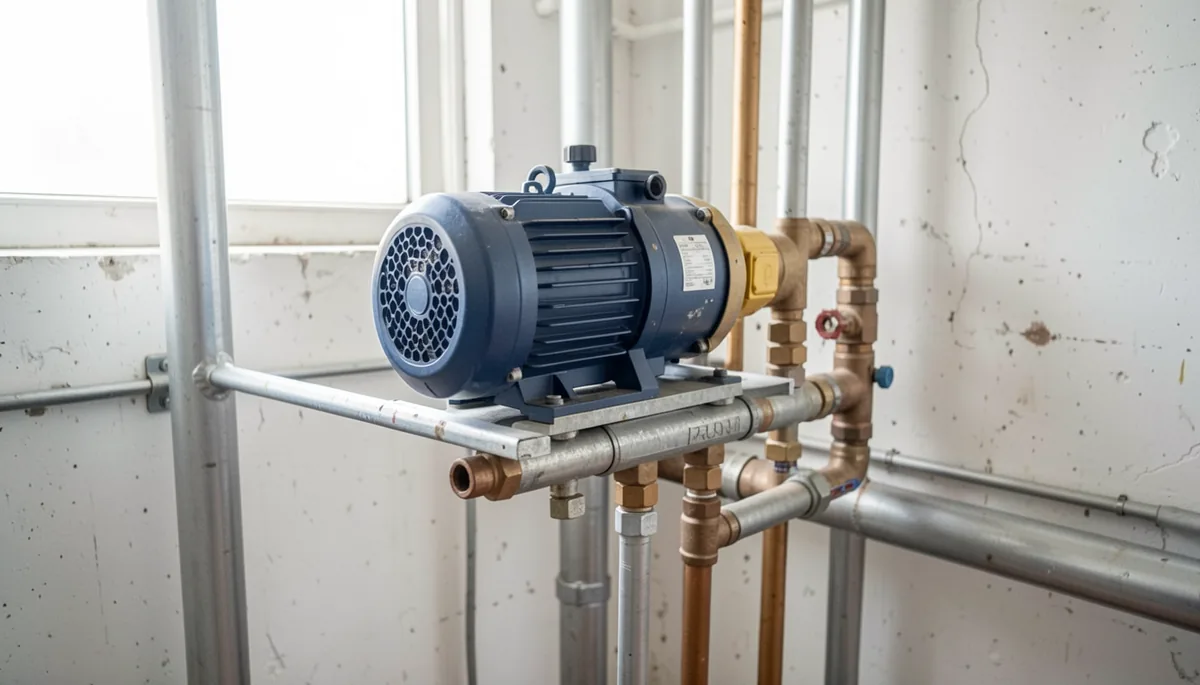

Выбор места и ориентация в пространстве

Насос всегда ставят на «обратке» — трубе, по которой остывшая вода возвращается к котлу. Это защищает котел от перегрева, так как насос не забирает горячую воду напрямую из теплообменника. Если поставить его на подачу, риск термического удара и повреждения уплотнений вырастет в 2 раза.

Главный вопрос монтажника: вертикально или горизонтально? Ответ зависит от расположения вала двигателя. Вал насоса должен всегда находиться в горизонтальном положении. Если вы поставите насос вертикально так, что вал смотрит в потолок, подшипники быстро сгорят из-за отсутствия смазки водой. Вода внутри корпуса служит смазкой для торцевого уплотнения.

При горизонтальной установке важно соблюдать направление потока. На корпусе есть стрелка. Она показывает, куда движется вода. Если перепутать, насос будет работать «вхолостую» или вообще не создаст давления. В моем опыте, когда клиент ставил насос на обратке, но стрелкой против движения, система выдавала всего 15% от расчетной мощности.

Подготовка узла обвязки

Просто вставить насос в разрез трубы нельзя. Вам понадобится монтажный комплект, который обычно идет в коробке с оборудованием. Он включает в себя два штуцера, два прокладки, два болта и два гайки (американки). Без америк вы не сможете снять насос для обслуживания или замены без резки труб.

Перед установкой проверьте диаметр. Если труба у вас 25 мм, а насос рассчитан на 1 дюйм (25,4 мм), используйте переходники. Не пытайтесь «втиснуть» насос в узкое место — это создаст лишнее сопротивление. Рекомендую оставлять прямой участок трубы длиной минимум 5 диаметров трубы до и после насоса. Это уберет завихрения воды.

Необходимые элементы обвязки:

• Сливной кран. Ставится перед насосом, чтобы можно было слить воду для ремонта.
• Фильтр грубой очистки (грязевик). Обязателен на обратке перед насосом. Если песок или окалина попадут в крыльчатку, насос заклинит.
• Манометр. Поможет понять, какое давление создает агрегат.

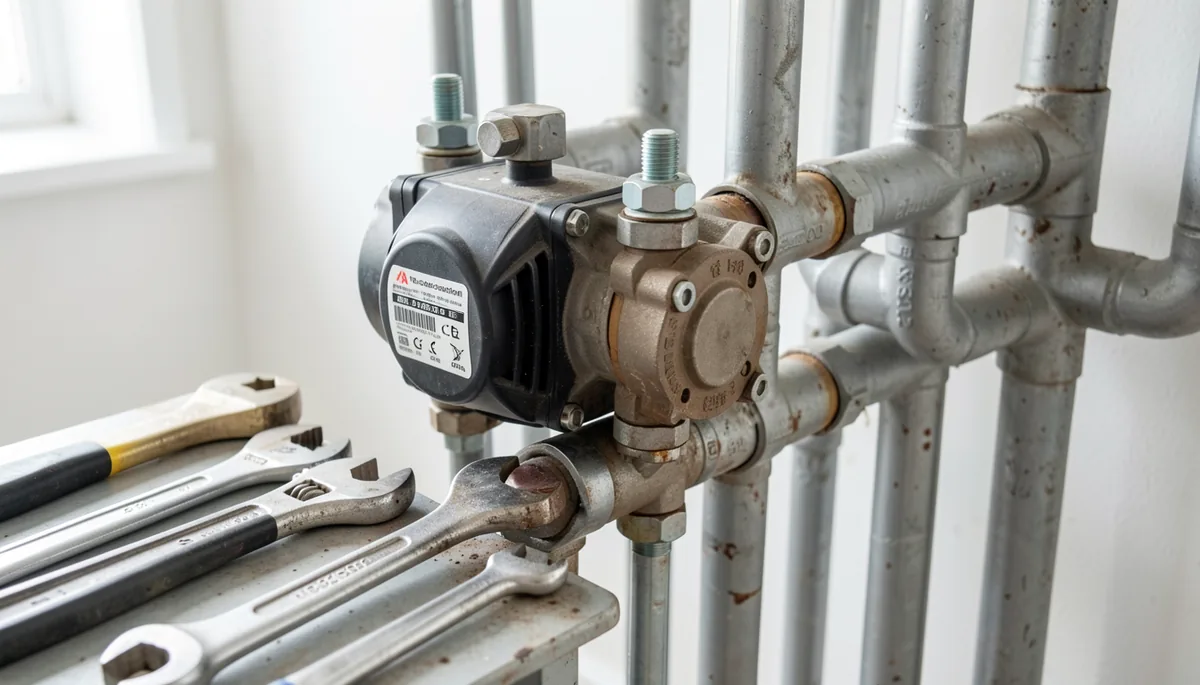

Пошаговый алгоритм монтажа

Сначала подготовьте рабочее место. Перекройте краны на котле и отопительном контуре. Слейте воду из системы через краны или через расширительный бак. Если система большая, используйте садовый шланг, чтобы не залить пол в котельной.

Первым делом установите фильтр-грязевик. Он должен стоять на расстоянии 15–20 см от насоса. Затем прикрутите к трубе первый штуцер из комплекта. Используйте уплотнитель: лен с пастой или качественную нить. Не перетягивайте гайки, чтобы не раздавить прокладки. Прокладки в комплекте обычно сделаны из нитрила, они мягкие и хорошо держат герметичность при затяжке рукой плюс четверть оборота ключом.

Приложите насос к первому штуцеру. Убедитесь, что стрелка на корпусе смотрит в сторону котла. Наденьте второй штуцер на противоположную сторону насоса. Теперь закрутите американки. Проверьте, чтобы вал насоса был строго горизонтален относительно пола. Если труба идет под углом вверх, насос все равно должен стоять так, чтобы мотор лежал параллельно земле.

После сборки откройте краны и заполните систему. В этот момент важно выпустить воздух. У большинства насосов (например, Grundfos или Wilo) на головке есть большой винт. Ослабьте его на пол-оборота, пока из отверстия не пойдет сплошная струя воды без пузырьков. Затяните винт обратно.

Типичные ошибки и как их избежать

Самая частая ошибка — установка насоса в месте, где труба постоянно вибрирует или имеет сильный уклон. Вибрация разбивает подшипники за один сезон. Если труба идет вертикально вверх, насос должен стоять так, чтобы вода входила в него снизу, а выходила сверху, но при этом вал мотора оставался горизонтальным.

Еще одна проблема — отсутствие защиты от «сухого хода». Если в системе пропадет давление или уровень воды в расширительном баке упадет ниже нормы, насос начнет качать воздух. Без воды охлаждение мотора прекращается, и обмотки сгорают за 10–15 минут. Установите датчик протока или используйте контроллер, который отключает питание при падении давления.

Проверьте также скорость работы. На насосах есть переключатель (1, 2 или 3 скорость). Не ставьте сразу на максимум. Если трубы большие и радиаторы греют хорошо, лучше работать на 1-й или 2-й скорости. Это сэкономит электричество и продлит ресурс уплотнений. В доме площадью 120 м² обычно хватает второй скорости при стандартном шаге радиаторов.

Если после запуска вы слышите металлический лязг или гул, немедленно выключайте питание. Скорее всего, в крыльчатку попала окалина из старых труб или вы не до конца удалили воздух. Проверьте фильтр и повторите процедуру развоздушивания.
