Куда ставить циркуляционный насос в системе отопления на подачу или обратку

Ставить циркуляционный насос можно как на подачу, так и на обратку. Выбор зависит от типа вашей системы, наличия расширительного бака и способа монтажа оборудования. В большинстве частных домов монтаж на обратку считается более безопасным и простым решением.

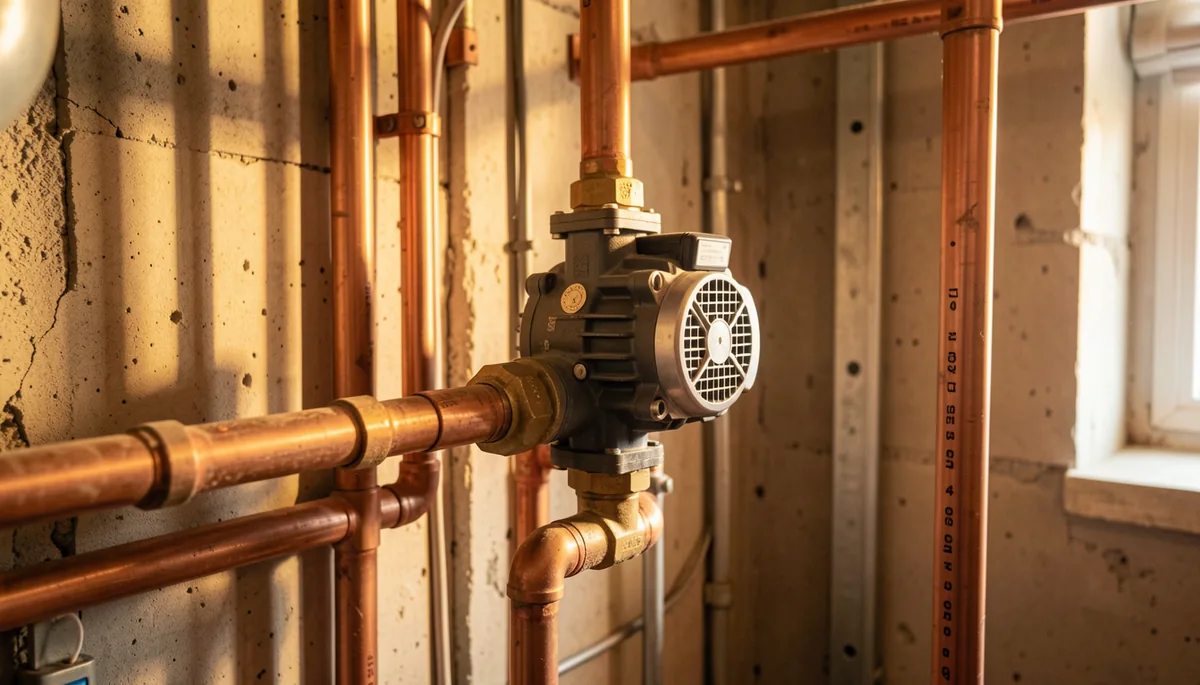

Разница между установкой на подачу и на обратку

Когда вы ставите насос на подачу, он сразу толкает горячую воду в радиаторы или теплый пол. Это дает быстрый отклик системы. Но есть нюанс: горячая вода расширяется сильнее, чем холодная. Если насос стоит на подаче, он может создавать избыточное давление в узлах, где температура скачет выше 70 градусов. Это часто приводит к кавитации — образованию пузырьков пара внутри корпуса, которые постепенно разрушают крыльчатку.

Установка на обратку работает иначе. Насос забирает уже остывшую воду из контура и проталкивает её через котел. Температура воды на входе в насос стабильна и ниже. Это снижает риск кавитации и продлевает срок службы подшипников. Большинство монтажников в Подмосковье, например, при сборке стандартных систем на базе котлов Protherm или Baxi, всегда выбирают обратку.

Основные отличия:

• Подача: выше риск кавитации, быстрее прогрев радиаторов, выше нагрузка на уплотнения.
• Обратка: стабильная температура, меньше шума, проще контролировать давление.

Как правильно установить насос на отопление в частном доме на обратку

Для монтажа на обратку вам нужно найти участок трубы, где поток воды идет обратно к котлу. Важно соблюдать правило: насос должен стоять на горизонтальном участке. Если вы поставите его вертикально, внутри может скопиться воздух. Воздушная пробка заставит мотор гудеть или вовсе остановит циркуляцию. В моем опыте, если труба идет под наклоном, насос нужно развернуть так, чтобы вал находился в горизонтальной плоскости.

Перед насосом обязательно поставьте фильтр грубой очистки (грязевик). Если поставить его после насоса, то вся окалина и песок из системы будут бить прямо по крыльчатке. Расстояние от фильтра до насоса должно быть минимум 5 см. Это даст возможность удобно работать ключом при обслуживании.

Схема сборки на обратке выглядит так:

• Труба обратки.
• Фильтр-грязевик.
• Запорный кран (для замены насоса без слива всей системы).
• Циркуляционный насос.
• Запорный кран.

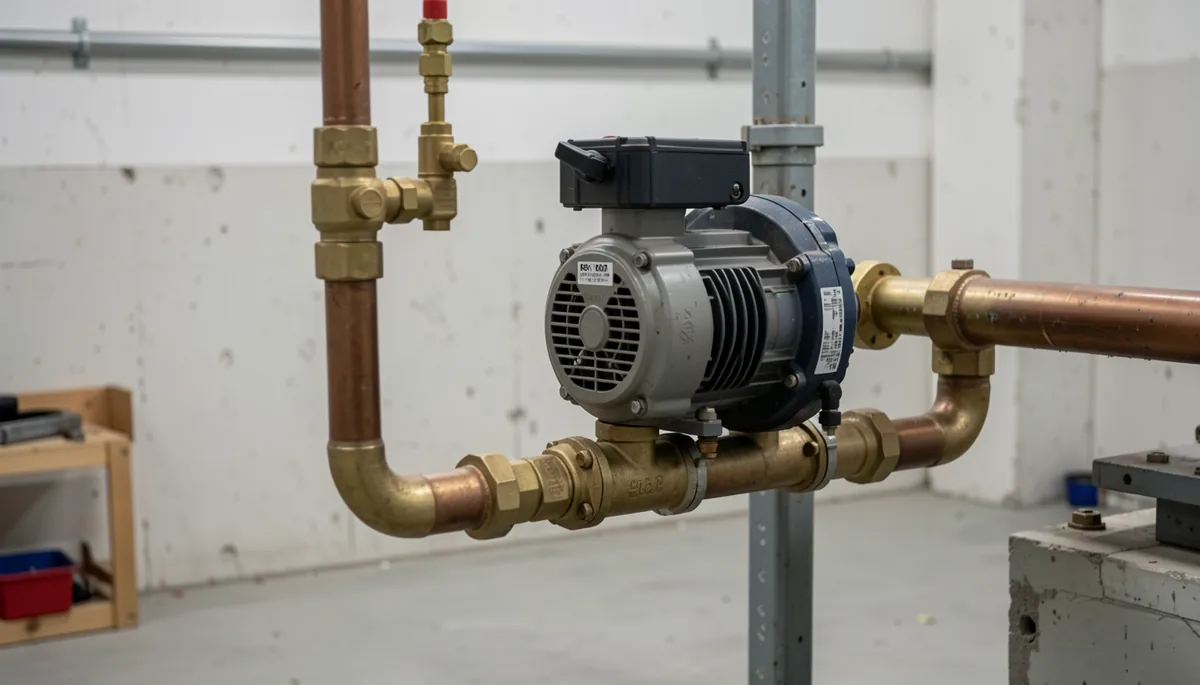

Особенности установки на подачу

Ставить насос на подачу стоит в двух случаях. Первый — если у вас очень длинная ветка теплого пола, и вам нужно создать избыточное давление именно в начале контура. Второй — если конструкция узла управления котлом не позволяет врезаться в обратку без нарушения логики работы автоматики. В этом случае используйте только качественные насосы с чугунным корпусом, они лучше справляются с температурными перепадами.

При монтаже на подачу следите за температурой. Если вода на выходе из котла имеет 85 градусов, а насос работает на третьей скорости, риск повреждения прокладок возрастает на 40%. В таких системах обязательно ставьте предохранительный клапан на 2 или 3 бара, чтобы сбросить лишнее давление при резком нагреве.

Где именно в системе располагается насос

Место установки определяется не только направлением потока, но и общим устройством системы. Если у вас одноконтурный котел, насос ставится в контуре отопления. Если двухконтурный — важно не перепутать линии ГВС и отопления. Ошибка в одну резьбу приведет к тому, что насос будет пытаться качать воду из крана для мытья рук.

В системах с коллекторным распределением (часто в современных домах площадью от 150 м²) насос ставят на общую магистраль перед коллектором. Это позволяет одной единице оборудования обслуживать все группы радиаторов и теплых полов. Если же у вас несколько независимых контуров, на каждый контур может потребоваться свой маленький насос (например, Wilo или Grundfos серии UP).

Проверьте три параметра перед тем, как затягивать гайки:

• Направление стрелки на корпусе насоса совпадает с направлением движения воды.
• В системе удален весь воздух через специальный воздухоотводчик.
• Диаметр резьбы насоса соответствует диаметру ваших труб (обычно это 1 дюйм или 1 1/4 дюйма).

Если вы сомневаетесь, куда ставить оборудование, выбирайте обратку. Это стандарт де-факто для частного домостроения. Это избавит вас от лишнего шума в трубах и необходимости часто менять уплотнительные кольца из-за перегрева.
