Как прикрепить деревянную балку к кирпичной стене?

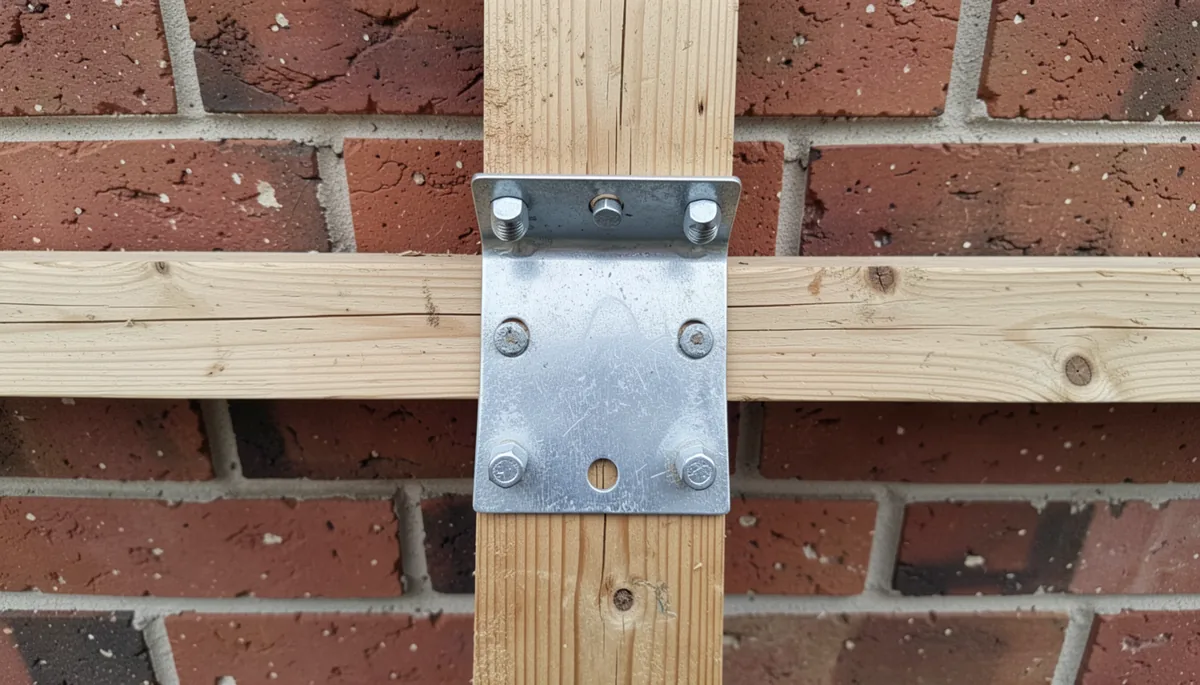

Способы крепления деревянных балок к кирпичной стене

Выбор метода фиксации зависит от того, какую задачу выполняет дерево. Если это несущая балка перекрытия или мауэрлат под кровлю, требуется жесткое соединение с расчетом на статические и динамические нагрузки (ветер, снег). Если же вы монтируете обрешетку под сайдинг или гипсокартон, достаточно «мягкого» крепления, которое позволит конструкции немного «дышать» при изменении влажности.

При работе с кирпичом важно помнить: материал хрупкий. При сверлении нельзя давить на перфоратор слишком сильно, иначе вы раскрошите внутреннюю часть кирпича, и дюбель не будет держать нагрузку. Если стена пустотелая, используйте только специальные дюбели для полых материалов — они раскрываются внутри пустоты, создавая упор.

Несущие конструкции: тяжелые нагрузки

Для балок, которые держат вес крыши или перекрытий, применяются три основных метода:

Заделка в пазы (штрабы). В кирпичной кладке выбиваются или прорезаются углубления глубиной от 150 мм. Концы балок вставляются в эти пазы. Чтобы дерево не гнило в месте контакта с камнем, торцы обязательно оборачивают рубероидом или пропитывают битумной мастикой. Свободное пространство вокруг балки забивают цементным раствором или монтажной пеной.
Установка на стальные опоры. Используются L-образные или U-образные кронштейны из толстой стали. Кронштейн крепится к стене винтовыми анкерами, а затем к нему притягивается балка. Этот метод удобен тем, что позволяет выставить дерево по уровню с минимальными усилиями.
Винтовые анкеры (нагели). Это самый надежный способ для мауэрлата. Анкер проходит сквозь брус и глубоко заходит в кладку. Для древесины сечением 50 мм шаг между анкерами должен составлять не более 30–40 мм.

При расчете количества крепежа используйте простую формулу: разделите общую расчетную нагрузку на грузоподъемность одного дюбеля. Например, если нагрузка составляет 600 кг, а ваш анкер держит 150 кг на сдвиг, вам нужно минимум 4 точки крепления (с учетом запаса на погрешность монтажа).

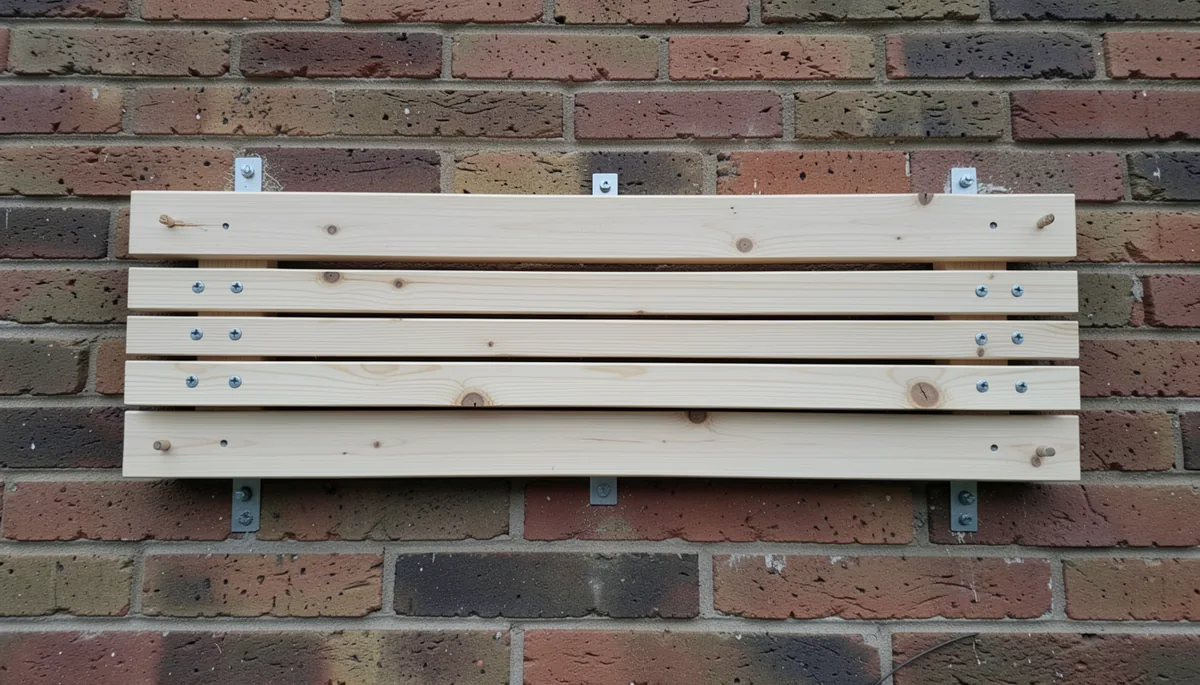

Обрешетка и декоративные элементы: легкие нагрузки

Если задача — создать каркас под отделку (сайдинг, панели) или закрепить декоративную балку, используйте «мягкий» метод с U-образными скобами. Скобы изготавливаются из оцинкованной стали толщиной 1,0–1,5 мм. Они крепятся к стене пластиковыми дюбелями диаметром 6–8 мм.

Такое крепление не дает жесткой фиксации. Это плюс: при температурных колебаниях дерево немного смещается, не создавая напряжения в кирпичной кладке. Однако не стоит вешать на такую обрешетку тяжелые полки или оборудование — скобы могут согнуться, и отделка пойдет волнами.

Для монтажа легких элементов внутри помещения можно использовать строительный клей или монтажную пену. При установке оконных рам или небольших брусков в зазор между деревом и кирпичом (20–40 мм) наносится пена. Она заполняет до 25% пустоты и обеспечивает теплоизоляцию, но для полноценного каркаса одного клея недостаточно — нужны механические точки фиксации.

Особенности работы с другими материалами

Метод крепления радикально меняется, если стена не из кирпича:

Газобетонные блоки

Газобетон слишком мягкий для обычных дюбелей. При попытке закрепить тяжелую балку саморез просто вырвет кусок блока. Для таких стен нужно либо строить железобетонный армопояс, либо использовать специальные распорные нагели с винтовой резьбой, которые работают на расширение внутри пористого материала.

Гипсокартон

Крепить балку напрямую к листу гипсокартона нельзя — он не несущий. Если нужно закрепить легкий декор, используйте дюбели-бабочки. При вкручивании самореза их «крылья» раскрываются с обратной стороны листа, распределяя нагрузку по площади. Для более серьезных задач сначала монтируется металлический каркас, а уже к нему крепится дерево.

Бетон

Бетон — самый благодарный материал. Здесь работают любые виды анкеров: распорные, химические или забивные дюбели. Глубина анкера должна быть минимум в 1,5 раза больше той части, которая заходит в само дерево. Это гарантирует, что при нагрузке вы не вырвете кусок древесины вместе с крепежом.
