Как ремонтируется пылесос LG?

Современный пылесос – это высокотехнологичное устройство для очистки мягкой мебели, ковров и одежды от домашней пыли. Детали и компоненты разработаны с учетом современных технологий, поэтому пылесос редко страдает от мелких поломок. Модульная конструкция устройства делает его максимально простым в эксплуатации и ремонте. Известным производителем пылесосов и другой техники для уборки дома является корейская компания LG (до изменения названия бренда в 1995 году – Gold Star).

Самый безвредный способ остановить ротор – захватить его проволокой. Для этой задачи вам понадобится около 30 см изолированного медного провода. Сделайте петлю из проволоки, возьмитесь за коллектор и начните вращать якорь. Изолированный провод наматывается до тех пор, пока не заполнится зазор между щеткодержателями и задней частью ротора. При заклинивании подвижной части предпринимается попытка открутить гайку.

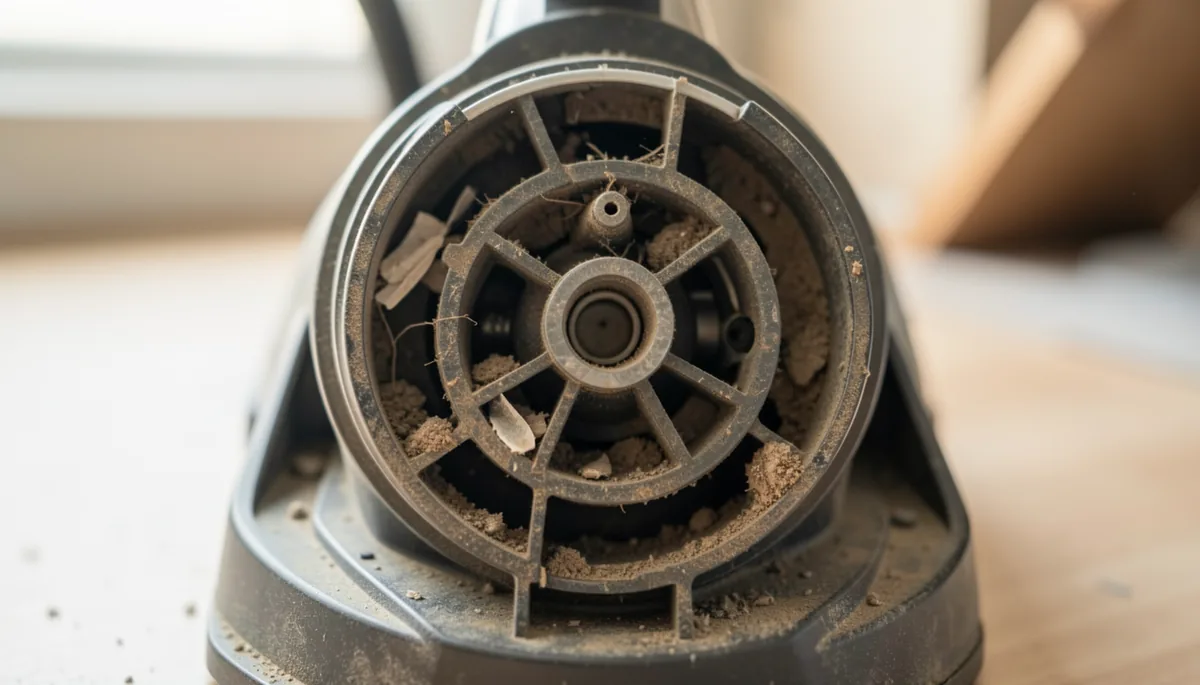

Неисправности, которые могут потребовать разборки пылесоса

Основным рабочим узлом бытового прибора является двигатель. Если двигатель не работает должным образом, пылесос использовать нельзя. Если двигатель начинает выходить из строя, симптомы будут следующими:

Щетки быстро изнашиваются, а через вентиляционные отверстия можно наблюдать сильное искрение;
Звуковые изменения, чрезмерный шум и вибрация;
Скорость не регулируется ручкой, двигатель начинает плавать или скорость падает сразу после включения;
двигатель внезапно останавливается или не запускается после включения.

Шум и вибрацию легче устранить. Это происходит из-за износа подшипников. Если пылесос работает тихо, но щетки сильно искрят, а скорость нестабильна, проблема кроется в электронном блоке, обмотке якоря или статора. В обоих случаях потребуется разборка пылесоса LG для выявления неисправности и проведения ремонта.

Затем вал фиксируется отверткой, вставленной в паз, а контргайка легко откручивается гаечным ключом с открытыми губками.

Последовательность и методы разборки

Для выявления и устранения неисправности необходимо разобрать двигатель пылесоса. Прежде чем приступить к разборке модели LG, вы должны быть хорошо знакомы с система разъемы. Как правило, это устройство разбирается довольно легко, без каких-либо усилий, которые могут привести к травмам. Он проникает в двигатель, отсоединяет токопроводящие провода и выполняет демонтаж.

Совет: Несмотря на большое количество брендов и разнообразие пылесосов, все они оснащены одинаковыми электродвигателями. Различия выражаются в мощности, размере и привязанности. Ремонт осуществляется по тому же принципу.

Сначала снимаются щетки и щеткодержатели. Они крепятся с помощью винтов или пружинных зажимов. Операция выполняется с помощью тонкой отвертки. Затем снимается крышка, защищающая ротор. На некоторых моделях lg он свернут и освобождается путем отгибания изогнутых ребер, на других он легко освобождается, если аккуратно постучать по нему молотком.

Затем открутите гайку, удерживающую ротор. Это самый трудный момент во всей процедуре. Доступ к гайке на фитинге затруднен. Ситуация усугубляется тем, что ротор трудно поддается ремонту, доступ к этой части двигателя значительно затруднен.

Предлагается несколько решений этой проблемы.

Примечание: гайка (обычно 12″), крепящая ротор, имеет обратную резьбу и откручивается по часовой стрелке.

Перед началом процедуры возьмите гаечный ключ на 12 мм, который при необходимости можно заменить парой рожков или плоскогубцами.

Релиз

Отверстия на конце двигателя можно использовать для обездвиживания якоря. Они скрыты под резиновым демпфером, который легко снимается. Тонкую отвертку следует аккуратно вставить в отверстие и проталкивать в зазор между ротором и статором до тех пор, пока они не разблокируются. Этот метод прост, но существует риск повреждения обмоткиесли откручивание гайки требует значительных усилий.

Бары

Здесь необходим порок. Блоки изготовлены из дерева. Примерные размеры 1X1X4 см. Чтобы убедиться в этом, на одном конце каждого блока с помощью круглого напильника делается полукруглая выемка. Это позволит плотнее прижать их к якорю и обеспечить надежный захват. Стержни вставляются в отверстия щеткодержателей и упираются в медное контактное кольцо ротора. Вся конструкция зажимается в тисках и обеспечивает надежное крепление вала.

Примечание: При затягивании тисков необходимо соблюдать особую осторожность, чтобы не повредить контактное кольцо. Сила должна быть сведена к минимуму..

После этой операции гайку можно легко ослабить гаечным ключом или плоскогубцами.

Провод

Самый эффективный и безопасный метод. Вам понадобится около 20 сантиметров мягкого изолированного провода толщиной до 2,5 мм. Используйте его, чтобы обернуть вокруг задней части якоря. Образуется петля. Медленно вращайте ротор по часовой стрелке, чтобы провод равномерно лег на токоприемник, как на барабан или катушку. После нескольких оборотов проволока заполнит пространство между валом и неподвижной частью двигателя. При воздействии гаечного ключа на гайку происходит ослабление, сопровождающееся более сильным ослаблением фитинга. При откручивании гайки провод удаляется.

Аналогично, вместо проволоки можно использовать полоски материала. Они также постепенно наматываются на ротор до полного закрепления.

Пропиливание

Этот метод более трудоемкий и требует определенных навыков. На конце вала, где находится гайка, делается прорезь под отвертку. Чистый срез можно сделать с помощью гравера или обычной дрели, используя алмазный диск в губках.

Примечание: По окончании работы двигатель необходимо тщательно очистить от металлической стружки, которая может повредить вращающиеся детали или вызвать короткое замыкание.

Затем вал фиксируется отверткой, вставленной в паз, а контргайка легко откручивается гаечным ключом.

Чтобы понять, почему не включается пылесос, рекомендуется использовать метод устранения. Основные действия должны выполняться в следующем порядке:

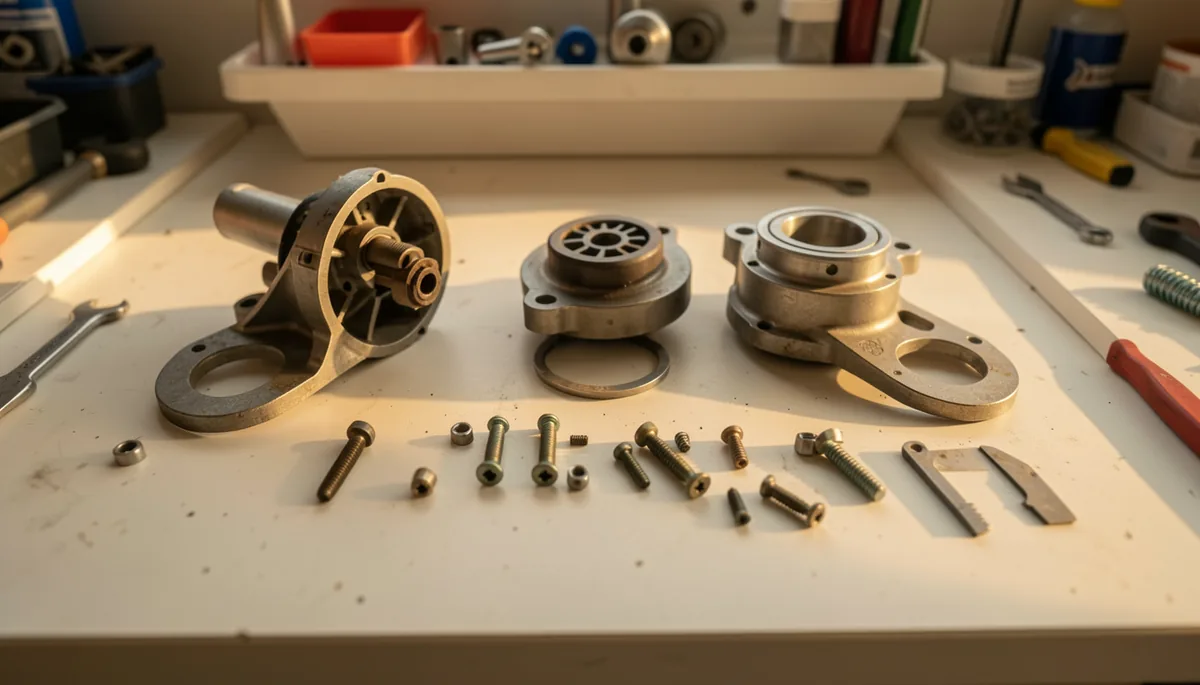

Демонтаж двигателя пылесоса LG

Конструкция мотора пылесоса LG практически идентична конструкции моторов других бытовых приборов. Различия могут заключаться только в размерах и расположении монтажных отверстий.

Процесс разборки начинается с извлечения щеток из щеткодержателей. Для этого отверните винтовые зажимы (или пружинные зажимы) с помощью отвертки.
Затем с помощью отвертки подденьте и снимите кожух вентилятора (в некоторых моделях может потребоваться дополнительное отгибание боковых сторон).
Само рабочее колесо крепится к валу якоря гайкой с обратной резьбой, которую легче всего открутить торцевым ключом (по часовой стрелке). Затем крыльчатку можно легко снять с вала, нажав отверткой на противоположные края.
За крыльчаткой снимите воздушный сепаратор.
Откручиваются стяжные винты на корпусе, и якорь с подшипниками и верхней крышкой снимаются со статора.

Ремонт двигателя

При ремонте электродвигателя следует обратить внимание на следующие моменты:

Распространенной причиной отказа двигателя является выход из строя подшипников. Для их диагностики используется визуальный осмотр или простукивание. Если требуется замена, следует использовать съемник. Сама процедура проста, проблемы могут возникнуть только в том случае, если подшипник полностью разрушен и лишен шариков. В этом случае внутреннее кольцо может прикипеть к валу, и для его ослабления может потребоваться шлифовка одной стороны. При этом следует соблюдать особую осторожность, так как точильный камень может повредить вал ротора. Вы также можете попробовать нагреть его и выбить.
Коллектор якоря также может быть причиной отказа двигателя и должен быть очищен. Для этого положите фитинг на наждачную бумагу (абразив № 1000) и слегка покрутите, не надавливая. Следующий шаг – шлифовка с использованием наждачной бумаги зернистостью 2000.

Затем электродвигатель собирается таким же образом, но в обратном порядке.

При надлежащем уходе пылесос служит около 8 лет. Однако мощность мотора будет снижаться гораздо быстрее – что часто происходит исключительно по вине владельца очистителя. Большинство проблем можно устранить после тщательной очистки фильтров, щеток и контейнера для пыли.

Самостоятельный ремонт распространенных неисправностей пылесоса

Пылесос при надлежащем уходе служит около 8 лет. Однако прежде чем это произойдет, мощность двигателя упадет – и часто это происходит исключительно по вине домовладельца. Большинство проблем можно решить путем тщательной очистки фильтров, щеток и пылесборника.

Если в крышке шланга есть трещина, ее можно заклеить обычной клейкой лентой. Это не очень тонко, но эффективно.

Что касается двигателя, то проще всего заменить изношенные щетки или предохранитель. Запчасти недорогие и легкодоступные.

Как заменить подшипники

Если подшипники повреждены, пылесос шумит, мощность низкая, а двигатель работает неравномерно. Неисправную деталь можно определить визуально или на ощупь. Чтобы заменить подшипники, выполните следующие действия:

Осторожно вытащите вал из статора.
С помощью пинцета снимите пылезащитные колпачки и промойте их водой.
Если шарики повреждены, замените их новыми. В других случаях их можно смазать и установить на место.

Думаю, вы посмотрели видео и поняли, что в снятии и замене мотора в пылесосе LG нет ничего сложного. Теперь представьте ситуацию, сломался мотор пылесоса, мы идем к мастеру, мастер называет нам цену ремонта, и здесь следует помнить, что цена ремонта состоит из двух компонентов. Дело в том, что, как правило, мастера, берут за работу столько же, сколько стоит установленная ими деталь. В любом случае, я не хочу сказать, что мастера берут дополнительные деньги, это в принципе не так, потому что мастер, который заменяет деталь, потом ставит ваше оборудование на гарантию и в случае, если эта деталь сломается в течение гарантийного срока, он должен будет заменить ее бесплатно, то есть за ваш счет, этим и обусловлена цена данной услуги. Имейте в виду, что почти все запасные части в наши дни довольно низкого качества, и мастера рискуют, устанавливая эти детали.

Устранение неисправностей пылесоса LG, ремонт своими руками.

В этой статье я расскажу вам, как заменить мотор в пылесосе LG. Для начала давайте рассмотрим случаи, когда эта процедура необходима. Конкретный пример я рассмотрю ниже, а пока давайте поговорим о том, как определить, сгорел двигатель или нет. Современный пылесос обычно требует замены двигателя на пятом-шестом году эксплуатации. Хотелось бы отметить, что не стоит сравнивать нынешнее поколение с теми пылесосами, которые выпускались в Советском Союзе, это разные вещи. Сейчас я расскажу о том, какие признаки указывают на то, что мотор в пылесосе нуждается в замене.

Пылесос сильно шумит. Это может быть связано с износом подшипников. В этом случае, конечно, можно заменить подшипники, но, поверьте мне и моему опыту, это не всегда помогает. При появлении повышенного шума не спешите заменять двигатель, сначала проверьте, не засорены ли шланги и щетка.
Пылесос сильно нагревается. Безусловно, во время работы этот бытовой прибор должен нагреваться, но до определенного уровня. В этом случае бывает, пылесос работает нормально, но не более 5 минут, причиной этой неприятности может быть термостат, который установлен возле мотора или пылесоса на нем, и в случае перегрева он просто отключает его. Существует несколько причин перегрева пылесоса. Сейчас я хотел бы немного упомянуть о них.

Хотелось бы отметить, что владельцы, довольно часто забывают опорожнять мешок или пылесборник, что приводит к работе двигателя под нагрузкой
Другой причиной может быть засорение шланга или щетки, в этом случае вам просто нужно прочистить или прочистить эти две части.
Ну, а теперь поговорим о самой главной причине перегрева – сгоревшая обмотка или сгоревший якорь, это можно определить методом исключения, то есть отсоединить шланг, снять фильтр, убрать контейнер для мусора и включить пылесос, если в течение 2-3 минут он нагрелся так, что его не трогали, потом еще и выключили, то смело снимайте его и меняйте мотор.

Как заменить мотор в пылесосе LG (видео)

Думаю, вы посмотрели видео и поняли, что в снятии и замене мотора в пылесосе LG нет ничего сложного. Теперь представьте ситуацию, в вашем пылесосе испортился мотор, вы идете к мастеру, мастер называет вам цену ремонта, и здесь мы должны учесть, что цена ремонта состоит из двух компонентов. Дело в том, что мастера, в основном, берут за работу столько же, сколько и за стоимость устанавливаемых ими деталей. Ни в коем случае, я не хочу сказать, что мастер берет дополнительные деньги, это в корне не верно, потому что мастер, который заменяет деталь, потом ставит свое оборудование на гарантию и в случае, если эта деталь выйдет из строя в течение гарантийного срока, он должен будет заменить ее бесплатно, это за ваш счет, это исходя из цены этой услуги. Имейте в виду, что почти все запасные части сейчас довольно низкого качества, и мастера рискуют, устанавливая эти детали.

Почему плохо тянет пылесос

Давайте рассмотрим некоторые причины этой проблемы. Первая и самая важная причина, о которой говорилось выше, – это двигатель. Теперь пришло время посмотреть на другие детали для современных пылесосов

Шланг или щетка засорились. Вы можете подумать: “Ну и что такого”, но позвольте мне сказать вам, что каждый второй пылесос приходит в мой магазин именно с такой ерундой. Владелец, и в большей степени дама, даже не упоминают, что можно просто отсоединить шланг от пылесоса и посмотреть, как он тянется к входу в корпусе. В своей практике я никогда не сталкивался с тем, чтобы из шланга что-то вытаскивалось, это были носки, грецкие орехи, конфеты и многие другие вещи. Поэтому первое, что нужно проверить, это исправность шланга и щеток, а не прямо к двигателю.
Фильтры засорены. В пылесосе Lg имеется два или более фильтров. Обычно они засоряются, что приводит к снижению производительности. Обычно нет проблем с очисткой фильтра, так как все фильтры легко доступны, но владельцы часто пренебрегают элементарным уходом за своими приборами.
Симулятор вышел из строя. Здесь все усложняется, для проверки необходимо подключить двигатель напрямую. Любой электрик сделает это без проблем, но если вы впервые видите плату со всевозможными мелочами, лучше попробовать.
Резиновые уплотнения высохли.. Эта неудача встречается довольно часто. Дело в том, что в пылесосе Lg, много разных резиновых шайб, они могут стоять на крышке корпуса, которая закрывает корзину, мотор спереди и сзади, именно эти резинки отвечают за то, что не было всасывания воздуха снаружи. В этом случае, если вы видите, что с двигателем все в порядке, следует прежде всего обратить внимание на то, плотно ли сидит двигатель в своем гнезде, если он там даже немного проседает, то желательно подложить под заднюю часть двигателя какую-нибудь прокладку, чтобы передняя часть прилегала как можно плотнее.
Подшипники вышли из строя. Это проявляется в нагреве пылесоса, искрении и чрезмерном жужжании. Когда подшипники теряют свою работоспособность, скорость вращения двигателя пылесоса начинает падать, на щетках появляются искры, и в результате мощность двигателя пылесоса также падает. Если вы видите все эти признаки, то не советую вам менять только подшипник, во-первых, это очень хлопотно, а во-вторых, качество подшипников, которые продаются на нашем рынке или в магазинах, заметно ниже заводских стандартов, поэтому сколько будет работать в дальнейшем обновленный двигатель, сказать сложно, лучше менять целиком, то есть двигатель

Резюмируя все, что было написано выше в этой статье, можно сказать, что прежде чем думать о замене мотора в пылесосе, нужно сначала проверить пригодность других деталей, то есть шланга, щетки, уплотнителей, моста, фильтра, и только потом думать о том, как заменить мотор.

Если вы попытаетесь самостоятельно отремонтировать прибор и откроете его, вы рискуете повредить детали и сделать прибор непригодным для использования. В любом случае, вскрытие корпуса в домашних условиях автоматически аннулирует гарантию и ваше право на ремонт пылесоса LG.

Как разобрать пылесос LG

Бытовая техника LG известна своей долговечностью и надежностью. Конструкторы позаботились о защите от многих нестандартных ситуаций, а также о максимальном износе деталей.

LG предлагает несколько линий пылесосов: аккумуляторные пылесосы, пылесосы-роботы, а также компрессорные и с простым контейнером. Все они имеют неоспоримые преимущества: высокую мощность всасывания, компактные размеры, отсутствие мешков для сбора пыли и относительно небольшой вес, что делает их очень удобными в использовании и повышает эффективность уборки дома.

Если вы заметили неисправность вашего пылесоса LG, например, необычные звуки или сильную вибрацию, изменение звука, прерывистую работу или полное отсутствие питания, не пытайтесь ремонтировать его самостоятельно. Обратитесь в официальный сервисный центр LG, где квалифицированные специалисты найдут причину неисправности и устранят ее.

Если вы попытаетесь самостоятельно отремонтировать и разобрать корпус, вы рискуете повредить детали и вывести устройство из строя. Если вы вскрываете корпус в домашних условиях, вы автоматически лишаетесь права на гарантию и ремонт пылесоса LG.

Если вы знаете о рисках, но все равно решили разобрать свой пылесос LG в домашних условиях, вот как вы можете это сделать.

Убедитесь, что пылесос отключен от сети.
Внимательно осмотрите корпус пылесоса и найдите крышку контейнера для пыли. Это должно быть удалено. Поскольку крышка контейнера для пыли на пылесосе LG крепится двумя винтами, вам понадобится отвертка.
После успешного отсоединения крышки контейнера для пыли снимите уплотнительную сетку с пылесоса.
Следующим шагом будет отсоединение электронного блока.
Затем отсоедините контейнер для сбора пыли. Обратите внимание, что в зависимости от модели пылесоса LG контейнер для пыли может быть выдвинут или отвинчен. Поэтому перед началом работы тщательно проверьте пылесос. Помните: все детали должны отсоединяться без усилий. Не применяйте физическую силу, если деталь не удается открутить, так как это может привести к повреждению крепежа или самой детали, что приведет к повреждению пылесоса.
После успешного удаления контейнера для сбора пыли можно увидеть камеру для сбора мусора. На этом этапе корпус пылесоса LG соединяется с моторным отсеком с помощью винтов.
Выкрутите винты, а затем снимите верхнюю крышку. Обратите внимание, что в некоторых моделях пылесосов LG один из винтов может находиться под ручкой.
Двигатель пылесоса закрыт защитной прокладкой. Он расположен напротив отверстия, к которому подсоединяется шланг пылесоса. При сборке очистителя не забудьте заменить прокладку очищенной прокладкой от двигателя (или используйте новую).
Отсоедините сетевой кабель от двигателя, зажав его на винтовых зажимах.
Это даст вам доступ к двигателю пылесоса LG. Не спешите отсоединять его. Во-первых, проведите визуальный осмотр. Иногда этого бывает достаточно для определения типа неисправности пылесоса.
Если осмотр не выявил повреждений, демонтируйте двигатель с особой осторожностью.
Обратите особое внимание на состояние коллектора якоря. Если медные токовые пластины сильно загрязнены, это можно удалить, аккуратно отшлифовав их мелкой (наждачной) бумагой. Изношенные щетки можно заменить новыми.
Внимательно осмотрите подшипники, проверьте целостность корзины и смажьте их.

Если у вас водяной пылесос LG, то ко всему вышеперечисленному добавляется еще одна деталь. Отсоедините водяной насос, расположенный на внешней стороне пылесоса, рядом с местом присоединения шланга.

Крайне не рекомендуется разбирать двигатель пылесоса LG без специальных знаний и в домашних условиях.

Результат: у меня возникли проблемы со снятием ротора, и я решил не утруждать себя ремонтом, но мой опыт может быть полезен другим.

Как открыть двигатель пылесоса LG V-C7143HTR?

Поэтому непонятно, ГДЕ (где?) и КАК она наматывается (или лучше сказать сжимается?).
Неужели никто не пытался разобрать такой двигатель?
Нижнее фото: не совсем понятно, зачем эти “заклепки(?)”. (симметрично – еще два), может быть, их отрезать?; Кстати, модель двигателя подходит и сюда.
Верхнее фото: Это просто загнутый край крышки ротора, ИМХО, для усиления жесткости крышки, и она запрессована(?) в корпус двигателя (на нижнем фото); если это так, то остается вопрос сборки.

ДОБАВЛЕНО 26/10/2010 22:34

Однажды я пылесосил что-то пылесосом LG, и у мотора заклинило подшипник под ротором. Я прочитал множество форумов и решил попробовать починить двигатель самостоятельно.

Результат: возникла проблема со снятием ротора, и я решил не заморачиваться с ремонтом, но мой опыт может быть полезен другим.

Она никак не зажата и может быть удалена легким ударом молотка. Необходимо постучать по двигателю по всей окружности крышки. Примерно на второй раз крышка снимется.

2. высверлите 4 заклепки, которые удерживают пластину подшипника на месте. Я использовал отвертку. Число оборотов должно быть средним, так как слишком высокое может привести к тому, что сверло зацепится за металл и сильно ударит по руке. Я начал с самого маленького сверла и постепенно увеличивал диаметр до 5,5.

3. чтобы отделить пластину подшипника от корпуса двигателя, я вставил скальпель между корпусом и пластиной и слегка ударил по ней молотком. Должен образоваться небольшой зазор.

4. чтобы выбить ротор с ротором из корпуса, нужно взять какой-нибудь молоток, положить его на коллектор со стороны ротора и постучать молотком, удерживая корпус двигателя. Вы можете делать это с кем-то вместе. На десятое нажатие она выйдет.

5 С другой стороны, ротор является более сложным. Она заклеена. Мне потребовалось много времени, чтобы просверлить отверстие в роторе с помощью крупного сверла. Вот что я получил:

Как его теперь собрать?
Ну, вы можете заменить четыре заклепки винтами. Они могут пропускать воздух, но такие маленькие отверстия не повлияют на работу пылесоса.
Рабочее колесо устроено сложнее. Можно просверлить отверстие в роторе, нарезать резьбу и прикрутить ротор, но это нужно сделать точно посередине, чтобы не сместить центр тяжести. Проблема в том, что я неточно просверлил отверстие и уже сместил центр тяжести. Предположим, я соберу его, как мне отбалансировать ротор, чтобы избежать вибрации и преждевременного износа подшипников?

Вчера я проверил плату LG V-C4265HTV, но она не полная – некоторые компоненты отсутствуют (фото 1). Хотя этот регулятор и работал на пылесосе, но двигатель запускался со скрипом. По всей видимости, отсутствующая схема должна обеспечивать плавный разгон турбины при запуске, но похоже, что плата была разрезана. Номер платы – 6870FX9043 000729, имеется схема разрезанной платы.
В интернете я нашел фотографию той же печатной платы, но в ПОЛНОМ сборе (фото 2). Значения компонентов для отсутствующей платы не видны и их трудно определить. Мне не удалось найти схему платы ПОЛНОЙ сборки.
Я решил собрать плату пылесоса, прежде чем собрать его полностью.
1 Меня интересует вопрос о размещении следующих компонентов в отсутствующей схеме:
Конденсатор (C6): 470 мФ х 50в / или 2200 мФ х 16в ?
Оптосимистор (IC2): TLP762JF ?
Диод (D1): 1N4004 ?
Транзистор (Q3): ?
Резисторы: R13 – 290 Ом,
R14, R15, R16 – 100 Ом ?
2. компоненты на плате пылесоса:
Оптосимистор (IC1) = TLP762JF
Симистор (TRIAC) = M12JZ47 (может питаться от симистора BTA41800V, так как он более мощный).
Транзисторы (Q1, Q2) = K112 C3198 Y и K110 A1266 Y соответственно.

Как разобрать пылесос lg v c4245htv?
