Размер vesa что показывают по телевизору

Интересно, что этот же стандарт определяет не только расположение и диаметр монтажных отверстий, но и расположение разъемов для различных кабелей.

Что такое размеры и стандарты VESA для телевизоров, что они означают и для чего они нужны?

Что такое размеры и стандарты VESA для телевизоров, что они означают и для чего они нужны?

Большинство моделей современных плоских и плазменных телевизоров оснащены отверстиями для кронштейна, что позволяет крепить их на стену. Международная организация VESA установила единый стандарт размера этих отверстий, которому следуют все авторитетные производители бытовой техники. Поэтому при подготовке к покупке и установке нового телевизора стоит разобраться, какие размеры и стандарты VESA есть на вашем телевизоре, что они означают и для чего нужны.


Ниже мы приводим некоторые преимущества этого кронштейна Широкий диапазон регулировкиНаклон и поворот до 180°⁰ и наклон до 20°⁰. Недостатками являются высокая стоимость и большие размеры. Для установки кронштейна требуется приличное пространство за телевизором. Идеальным решением для такого типа монтажа является технический стандарт от 100 x 100 до 200 x 200.

Что означает стандарт VESA?

Для решения этой проблемы основные производители телевизионного оборудования решили создать международную организацию Video Electronics Standards Association, или сокращенно VESA. Его основная задача – разработать стандарты для телевизоров и мониторов с плоским экраном, чтобы избежать упомянутой ранее путаницы.

Впоследствии были разработаны требования к монтажу телевизионного оборудования – FDMI (Flat Display Mounting Interface). То есть, стандарт VESA и размер телевизора – это перечень физических параметров для креплений телевизоров. Практически все производители следуют этим требованиям, поэтому потребители могут легко ориентироваться в различных креплениях с помощью специальной таблицы.

Таблица стандартов VESA приведена ниже.

Таблица стандартов VESA

Стандарт крепления VESA был впервые представлен компанией VESA в 1997 году, тогда же были разработаны и получили названия основные типы креплений. Сама стандартная система стала известна как FDMI .. Стандарты различаются по расстоянию и диагонали креплений, а также по максимальной полезной нагрузке (весу телевизора).

Что такое крепление VESA?

Крепление VESA

Монтаж VESA – это стандартизированная система кронштейнов, настенных креплений и других креплений для мониторов, телевизоров и аналогичного оборудования. Цель стандартизации – стандартизировать настенные крепления и другие кронштейны таким образом, чтобы они подходили для изделий абсолютно всех производителей.

Стандарт VESA был впервые представлен компанией VESA в 1997 году, в том же году были разработаны и названы основные типы креплений. Сама стандартная система стала известна как FDMI. Стандарты различаются по расстоянию и диагонали между элементами крепления и максимально возможной грузоподъемности (вес телевизора).

В настоящее время стандартная система FDMI поддерживается большинством телевизоров и мониторов, а если в вашей модели ее нет, можно использовать специальные адаптеры или кронштейны с регулируемым расстоянием между монтажными отверстиями.

Если вы не можете определить размер вашего Vesa, поищите в Интернете инструкцию к вашей модели. На официальных сайтах производителей обычно есть подробные технические характеристики каждой модели. Обычно размер указан на странице с описанием того, как крепить устройство на стену.

Что такое крепление для телевизора Vesa

Vesa – это стандартный тип кронштейна для крепления телевизоров и мониторов на стене. Практически каждая современная модель телевизора имеет отверстия для подключения к этому креплению. Некоторые устройства имеют нестандартные размеры, поэтому может потребоваться приобретение адаптера. Размер зависит от габаритов устройства.

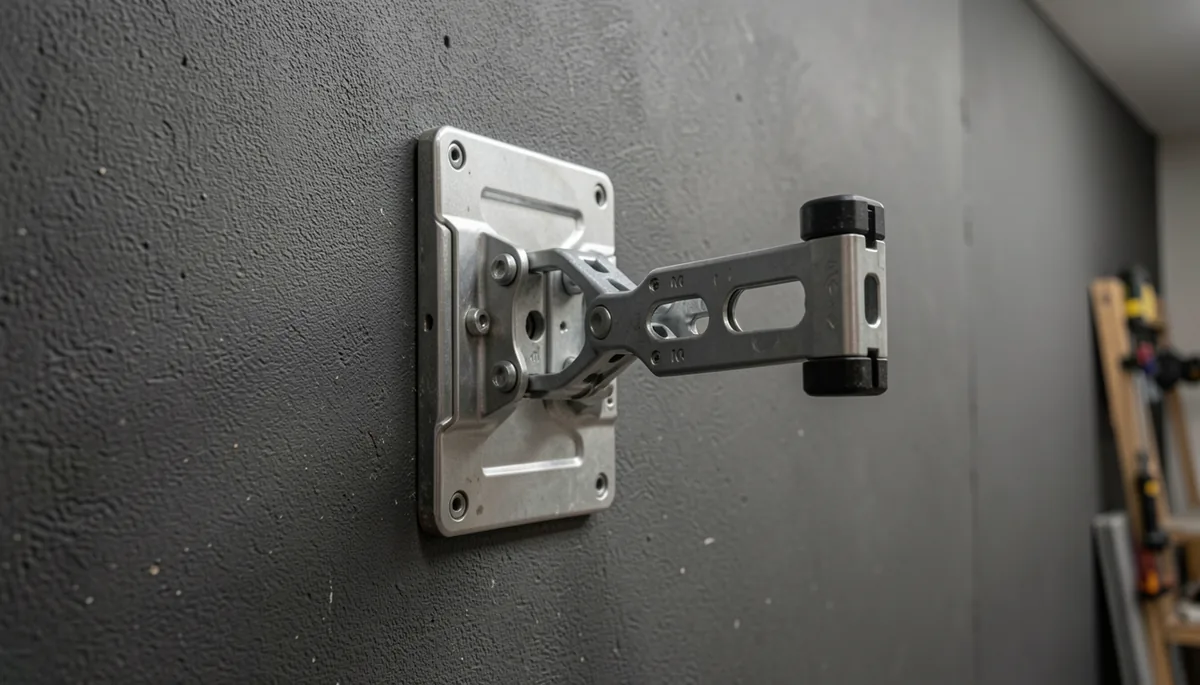

Крепления Vesa делятся на несколько основных категорий:

  • Исправлено. Они не позволяют изменять угол наклона или поворота устройства. Они предназначены для размещения в одном положении.
  • Наклоны. Дает возможность регулировать угол наклона устройства.
  • Наклон и вращение. Наиболее функциональная модель, она позволяет изменять не только наклон, но и вращение устройства.

В настоящее время более 150 производителей телевизионного оборудования используют в своих устройствах разъемы типа Vesa. Все разъемы доступны в различных стандартных совместимых размерах. Разъемы можно фиксировать в различных положениях.

Определение размеров с помощью измерительной ленты

Размер кронштейна Vesa

Размер крепления Vesa можно определить с помощью обычной рулетки. Используйте его для измерения расстояния между отверстиями на задней стороне экрана. Стандартные размеры указаны в миллиметрах. При измерении важно аккуратно разместить телевизор, желательно на мягкой поверхности, чтобы не повредить матрицу. Лучше всего уложить его на кровать или хотя бы на скатерть. Используйте рулетку для измерения по вертикали и горизонтали.

Обратите внимание! Существует несколько стандартных размеров. Например, если вертикальное расстояние составляет 300 мм, а горизонтальное – 200 мм, мы имеем дело с моделью Vesa 300×200.

Определение размера Vesa в соответствии с техническими характеристиками телевизора

Если у вас нет под рукой рулетки или линейки, воспользуйтесь технической документацией к устройству. Производители всегда указывают размер в руководстве к телевизору. Если у вас его нет, стоит внимательно изучить коробку. В большинстве случаев размер также можно найти на упаковке. Размер можно также найти на задней панели телевизора.

Смотрите размер на сайте производителя

Если вы не можете определить размер Vesa, поищите инструкцию к модели в Интернете. На официальных сайтах производителей обычно есть подробные технические характеристики каждой модели. Размер обычно указан на странице с описанием способа монтажа устройства на стену.

Технические характеристики на сайте производителя обычно находятся в разделе поддержки. Однако эту информацию не всегда можно найти даже на сайте производителя. Документация для старых моделей может быть удалена. Это относится к телевизорам, выпущенным несколько лет назад, особенно если устройство уже снято с производства.

Если на сайте нет руководства пользователя, напишите в службу технической поддержки производителя. Обычно на официальных сайтах есть соответствующие контактные данные. В некоторых случаях существует специальный онлайн-чат, где оператор может ответить на вопрос даже в течение нескольких минут.

VESA – Video Electronics Standards Association – ассоциация стандартов видеоэлектроники, основанная в 1989 году компанией NEC Home Electronics.

О креплениях для мониторов/телевизоров. VESA, что это такое, зачем и как.

Обычно монитор или телевизор стоит на своей подставке, она может быть в виде одной ножки, которая располагается посередине, что чаще всего встречается на телевизорах или мониторах небольшого размера. Или как два фута по бокам, что более характерно для телевизоров с большим экраном. Сегодня мы поговорим не об этом, а о том, как закрепить монитор или телевизор на стене.

Крепление VESA

На самом деле, некорректно говорить, что монитор или телевизор на креплении правильно называть FDMI, но давайте разберемся по порядку, что все это значит.

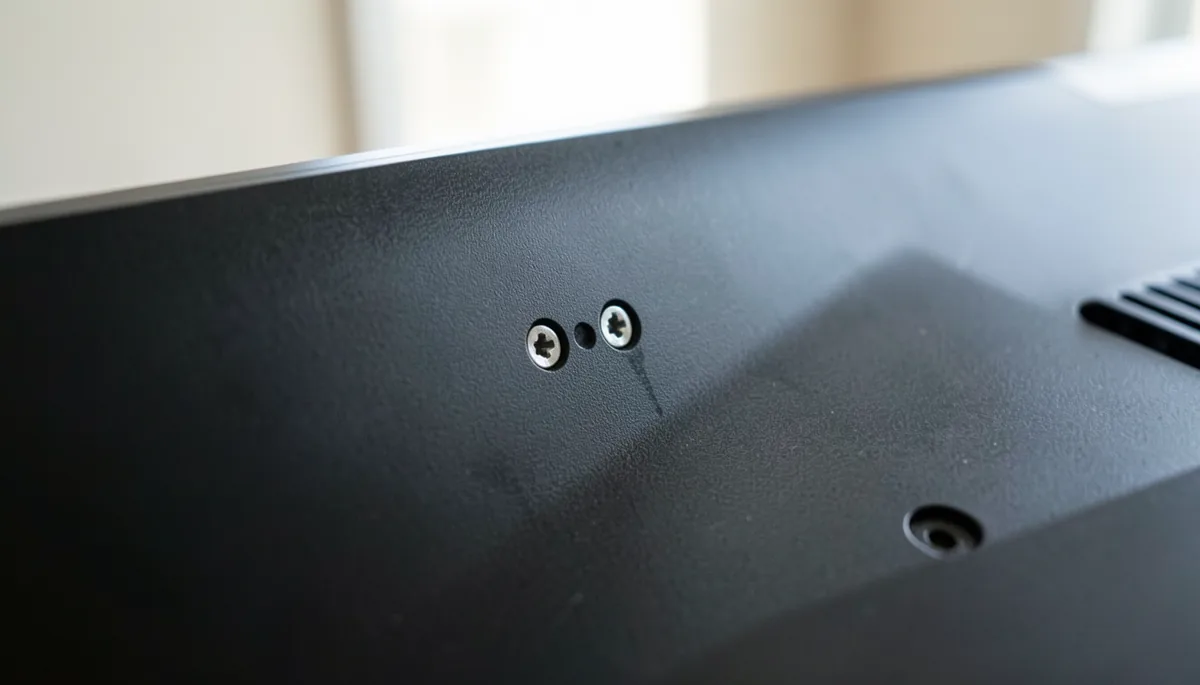

Чтобы прикрепить монитор или телевизор к настенному креплению, на задней стороне корпуса имеются отверстия, расположенные на определенных расстояниях, которые стандартизированы VESA VESA

VESA – Video Electronics Standards Association – ассоциация стандартов видеоэлектроники, основанная в 1989 году компанией NEC Home Electronics.

И это привело к созданию множества различных стандартов, вот основные из них

  • VESA DDC
  • Разъем VESA Feature
  • VESA Цифровые плоские панели (DFP)
  • Локальная шина VESA (VLB)
  • VESA BIOS Extensions (VBE)
  • Расширенный видеоразъем VESA
  • Интерфейс крепления плоского дисплея (FDMI)
  • Расширенные идентификационные данные дисплея (EDID)
  • VESA Сигнализация управления питанием дисплея (DPMS)
  • DisplayPort

Однако сегодня нас интересует интерфейс Flat Display Mounting Interface (FDMI) как стандарт для монтажа плоскопанельных дисплеев. Поэтому правильнее было бы не говорить: “крепление VESA”, хотя это уже стало общепринятым. О: “Одобренный VESA стандарт крепления плоского экрана FDMI”, но это длинно и неудобно.

  • Вес до 2 кг
  • Размер 20 x 50
  • резьба M4
  • Вес до 4,5 кг
  • Размер 35 × 75
  • резьба M4
  • Вес до 8 кг
  • Размер 75 × 75
  • резьба M4
  • Вес до 14 кг
  • Размер 100 × 100
  • резьба M4

ВАЖНО: Размеры VESA можно найти в технических характеристиках или на странице описания настенного крепления для телевизора.

Как правильно выбрать крепление “vesa”?

Как выбрать правильное крепление

Узнав размеры креплений, можно переходить к выбору креплений. В настоящее время существует всего семь типов, в зависимости от особенностей крепления с помощью различных винтов.

  • Тип MIS-B – для экранов с размерами диагонали 100 x 200 мм, весом до 2 кг; размеры крепления 50 x 20 мм, винты типа M4;
  • Тип MIS-C – типичный для моделей с диагональю 200 x 300 мм, вес до 4,5 кг; монтажные размеры 75 x 35 мм, винты M4;
  • Тип MIS-D 75 – используется для экранов с диагональю 300 на 580 мм и весом до 8 кг; установочный размер 75 на 50 мм и 75 на 75 мм, размер винта M4;
  • MIS-D тип 100 – используется для экранов с диагональю 300 на 580 мм и весом до 14 кг; монтажные размеры 100 на 100 мм и 100 на 50 мм; размер винта M4;
  • Тип MIS-E – типичный для экранов с диагональю 580 x 780 мм и весом до 23 кг; размер крепления: 200 x 100 мм и 200 x 50 мм; тип винта M4;
  • MIS-F тип M6 – для телевизоров с диагональю 780 x 2300 мм и весом до 50 кг; размер крепления: 200 x 200 мм и больше; тип винта M6;
  • MIS-F тип M8 – подходит для экранов с диагональю 780 x 2300 мм, но весом до 114 кг, используйте самые большие кронштейны M8 с размерами 200 x 200 мм и больше.

ВАЖНО: Для крепления телевизора на стене можно использовать кронштейны большего размера, чем указано для вашей модели, но ни в коем случае не меньшего. Допустимо использовать разъемы, предназначенные для телевизоров с большей диагональю, но не для телевизоров меньшего размера. Необходимо также учитывать вес телевизора. Если вес больше, чем может выдержать кронштейн, кронштейн сломается.

В дополнение к параметрам, перечисленным выше, производитель может также предоставить буквы для правильного позиционирования кронштейнов. Например, для категорий B-E, если смотреть сзади, вы найдете следующую маркировку:

  • C – для центрального монтажа;
  • T – для верхнего монтажа;
  • B – для нижнего монтажа
  • L – устанавливается слева;
  • R – телевизор установлен с правой стороны;
  • T/B – для верхнего и нижнего крепления (обычно для тяжелых моделей);
  • L/R – для монтажа с левой и правой стороны.

Можно подвести итог и сказать, что стандарты VESA поддерживаются большинством современных телевизоров. Размер легко проверить в домашних условиях, используя различные методы. Винты и кронштейны имеют соответствующий размер, поэтому вы можете закрепить телевизор на стене и наслаждаться просмотром любимых телепередач и фильмов.

Новые модели кронштейнов для телевизоров Tuarex – это ULTRA!
В 2015 году ассортимент Tuarex был практически полностью обновлен. Мы рады представить вам нашу новую продукцию: надежные и стильные кронштейны Tuarex Ultra!

Новости и статьи о мебели, ручках и товарах для дома

Промокоды Growing Desk! Мы сразу же предоставим вам скидку!
Уникальное предложение – промокоды со скидками на растущие парты!
Это не баллы и не бонусы! Получите полную скидку на свой первый заказ!

Деревянные вешалки для одежды от Mebelik – серия Rillet
Воображение и творческий подход к дизайну позволили дизайнерам создать уникальные и прочные вешалки для одежды из натурального дерева.

Кронштейны для проекторов в нашем магазине!
Мы рады сообщить о расширении ассортимента в нашем магазине. Крепления для проекторов Kromax уже в продаже.

Новые модели кронштейнов для телевизоров Tuarex – ULTRA!
В 2015 году ассортимент кронштейнов Tuarex был практически полностью обновлен. Мы рады представить вам новинку: надежные и стильные кронштейны Tuarex Ultra!

Кронштейны для микроволновых печей от Kromax
Новое предложение от нашего магазина: универсальные настенные кронштейны для микроволновых печей от Kromax.

RackStone Ultra PMW52-M
Для экранов с диагональю от 37 до 55 дюймов.
Макс. нагрузка 100 кг.
Регулируемая высота установки экрана (по центру) 1220÷1720 мм (6 положений, расстояние между ними 100 мм).
См. подробнее ”

Типы креплений VESA

Чтобы выбрать кронштейн для телевизора или монитора, необходимо ответить на вопрос: собираетесь ли вы поворачивать телевизор, и если да, то каким образом.

В зависимости от ответа вы можете использовать одно из следующих настенных креплений VESA:

  • Фиксированные кронштейны. Они используются, когда телевизор будет жестко закреплен в одном положении и вы не собираетесь менять угол/поворот экрана.
  • Наклонные кронштейны. Они позволяют изменять угол наклона экрана по вертикали.
  • Наклонные и потолочные крепления. Позволяет наклонять и поворачивать телевизор во всех направлениях.

Затем воспользуйтесь нашим каталогом слева, чтобы подобрать подходящее крепление в зависимости от диагонали вашего телевизора.

Необходимо учитывать больше нюансов:

  • Размер кронштейна может быть больше, чем размер, поддерживаемый телевизором. Например, если ваш телевизор соответствует стандарту VESA 100×100, вы можете смело использовать крепление 200×200. Но не наоборот!
  • Второй важнейший параметр, который необходимо учитывать, – это максимальный вес. Если ваш телевизор поддерживает стандарт VESA MIS-E 200×100, но весит более 23 кг – используйте крепление VESA MIS-F.
  • Допускается использование кронштейна, поддерживающего диагональ экрана меньше, чем у телевизора. Но в разумных пределах. Например, если телевизор имеет диагональ 24″, размеры кронштейна 100×100 и его вес 12 кг – можно использовать кронштейн типа MIS-D 100.

Вы можете сэкономить свое время, позвонив нам по телефону +7 (495) 20-13-007 или отправив письмо по электронной почте [email protected] Мы поможем вам быстро найти монтажный кронштейн, который соответствует вашим требованиям: модели телевизора, типу крепления, бюджету и т.д.

Мы также можем изготовить на заказ эксклюзивную модель кронштейна любого типа.

В дополнение к стандартным параметрам производители часто предоставляют дополнительную маркировку, указывающую на способ монтажа. Например, типы B-E обычно дополнительно маркируются этими символами в зависимости от способа крепления винтов:

Выбор крепления Vesa

Выбор крепления Vesa

Определив размер Vesa, вам просто нужно приобрести соответствующую модель крепления. В настоящее время существует несколько наиболее распространенных типов крепления:

  • МИС-Б. Для устройств с размером экрана 100×200 мм. Макс. вес 2 кг, размер 50×20 мм, используются болты с резьбой M4.
  • МИС-С. Подходит для телевизоров 200 x 300 мм, макс. вес 4,5 кг, размер 74 x 35 мм, также используются винты M4.
  • MIS-D 75. Макс. размер 300×580 мм, вес 8 кг, размер 75×50 или 75×75 мм, винты M4.
  • MIS-D 100. Также подходит для 300×580 мм, но весит 14 кг. Крепление – 100×100 мм или 100×50 мм, с помощью винтов M4.
  • MIS-E. Для больших машин размером до 580×780 мм и весом до 23 кг. Стандартный размер – 200×100 мм или 200×50 мм, с винтами M4.
  • MIS-F M6. Для установки еще более крупных телевизоров – 780×2300 мм с максимальным весом 50 кг. Размер вложения 200×200 мм (обычно поддерживаются более крупные типы). Для безопасности здесь уже использованы винты M6.
  • MIS-F M8. Также для приборов с размерами 780×2300 мм, но предельный вес может составлять уже 114 кг. Сам кронштейн также имеет размеры 200×200 мм, но в нем используются винты M8 для еще большей надежности.

Обратите внимание! В большинстве случаев можно использовать более высокие кронштейны. Обычно они обратно совместимы друг с другом. Однако не используйте меньшие стандартные скобки, даже если они одинакового размера. Кронштейн меньшего размера может не выдержать нагрузку и привести к опрокидыванию устройства. Поэтому при выборе кронштейна лучше отдать предпочтение модели с максимально возможной грузоподъемностью.

В дополнение к стандартным параметрам производители часто предоставляют дополнительную маркировку, указывающую на способ монтажа. Например, кронштейны типа B-E обычно дополнительно маркируются следующим образом (в зависимости от способа крепления болтами):

  • C – центр.
  • Т – верх.
  • B – дно.
  • L – левый.
  • Р – правильно.
  • T/B – сверху и снизу (оптимальная модель для тяжелых устройств).
  • L/R – левая и правая сторона одновременно (также для тяжелых телевизоров).

С помощью этих настенных кронштейнов на стену можно крепить не только телевизоры. Они также подходят для установки мониторов. Размер и способ крепления одинаковы. Производители телевизоров и мониторов следуют единым стандартам Vesa, поэтому крепления и отверстия всегда совместимы друг с другом.

Само крепление может различаться по функциональности. Несмотря на единый размер, он может иметь различные варианты. Например, большинство моделей позволяют регулировать угол наклона. Существуют также фиксированные модели, которые не имеют функции регулировки, но обычно они более доступны по цене.

VESA (“Video Electronics Standards Association” или “VESA”) – это международная организация, отвечающая за многочисленные вопросы стандартизации, связанные с телевидением с ЖК-мониторами, плазменными плоскими экранами и скобки (механические компоненты для крепления и монтажа телевизоров/мониторов к стенам и потолкам). В настоящее время более 140 производителей по всему миру поддерживают эти стандарты.

Как определить размер крепления для телевизора: все о стандарте крепления VESA.

Возвращение “Стандарт VESA” можно найти в описании подавляющего большинства Крепления для телевизоров и ряд других продуктов, широко представленных в интернет-магазине BIMService. В большинстве случаев это воспринимается как должное (еще одна техническая особенность) и не привлекает внимания. Трудности могут возникнуть позже – во время установки кронштейн и/или недавно приобретенный телевизор с плоским экраном. Так что же означает эта фраза и почему она имеет значение?

Как узнать размер крепления для телевизора: все о стандарте VESA.

VESA (“Video Electronics Standards Association” или “VESA”) – это международная организация, отвечающая за многочисленные вопросы стандартизации для ЖК-телевизоров, плазменных плоских экранов и скобки (механические компоненты для крепления и монтажа телевизоров/мониторов к стенам и потолкам). В настоящее время более 140 производителей по всему миру поддерживают эти стандарты.

Проще говоря, стандарт VESA для телевизоров (кронштейнов, панелей и других устройств) – это расстояние между горизонтальным и вертикальным отверстиями для установки на задней панели телевизора. Как правило, существует три основных категории стандартов VESA:

Код Единица измерения Стандарт
VESA MIS-D мм 50×50, 75×75, 100×100
VESA MIS-E мм 200×100, 200×200
VESA MIS-F мм 200×200 и более

Определить стандарт VESA для вашего телевизора или плазменного экрана очень просто. Обычно он включен в технический паспорт; вы можете измерить вертикальное и горизонтальное расстояние от центра крепежных отверстий с помощью линейки. Вы также можете сообщить нашему оператору модель и марку вашего телевизора (плазменной панели или другого оборудования), чтобы выбрать наиболее подходящий Кронштейн для телевизора.

В последнее время в моду вошли телевизоры с плоским экраном, поэтому спрос на Держатели для телевизоров только увеличивается. С помощью кронштейнов для плоских экранов, приобретенных в нашем интернет-магазине, вы можете надежно и быстро закрепить, например, плазменную панель на стене или потолке, не занимая ценного пространства.

Помимо консультации, в том числе онлайн-консультации по выбору кронштейнов, вы можете воспользоваться информацией (подробные описания, технические характеристики, видеопрезентации), представленной на страницах нашего сайта.

Наша компания также предоставляет услуги доставки по Москве, Санкт-Петербургу и другим регионам России – свяжитесь с нашими операторами для уточнения сроков и цен.

На нашем сайте вы можете выбрать крепление для телевизора с широким диапазоном параметров:
