Эта технология строительства характеризуется не только возведением стен на платформе сырого пола, но и другими особенностями:
Технология строительства каркасного дома – опыт профессионалов на портале
До недавнего времени строительство каркасных домов в нашей стране было слабо развито – в общем, все делалось только наугад. В то время как в Америке и Скандинавии технология строительства каркасных домов прошла долгий путь, превратившись в набор стандартных, проверенных временем решений. Среди мастеров портала от Москвы до Владивостока немало сторонников строительства каркасных домов, которые своими руками или под собственным контролем возводят небольшие дачные домики или новые загородные дома для постоянного проживания. Сколько людей, столько и мнений и навыков, поэтому существуют десятки вариаций на тему, но исходных технологий строительства каркасных домов две – канадская, она же американская, и скандинавская, она же финская. Об этих технологиях строительства домов и пойдет речь в материале.
Оглавление
- Строительство деревянных каркасных домов;
- Канадская технология строительства каркасных домов;
- Скандинавская технология строительства каркасных домов.
Свая – это толстая металлическая труба со спиральным лезвием на конце. Они забиваются в землю с помощью специальных машин. Существуют некоторые виды забивных свай, но они используются редко.
Основные принципы каркасного строительства
Чтобы конечный результат строительства не разочаровал, перед началом строительства важно ознакомиться с некоторыми простыми правилами:

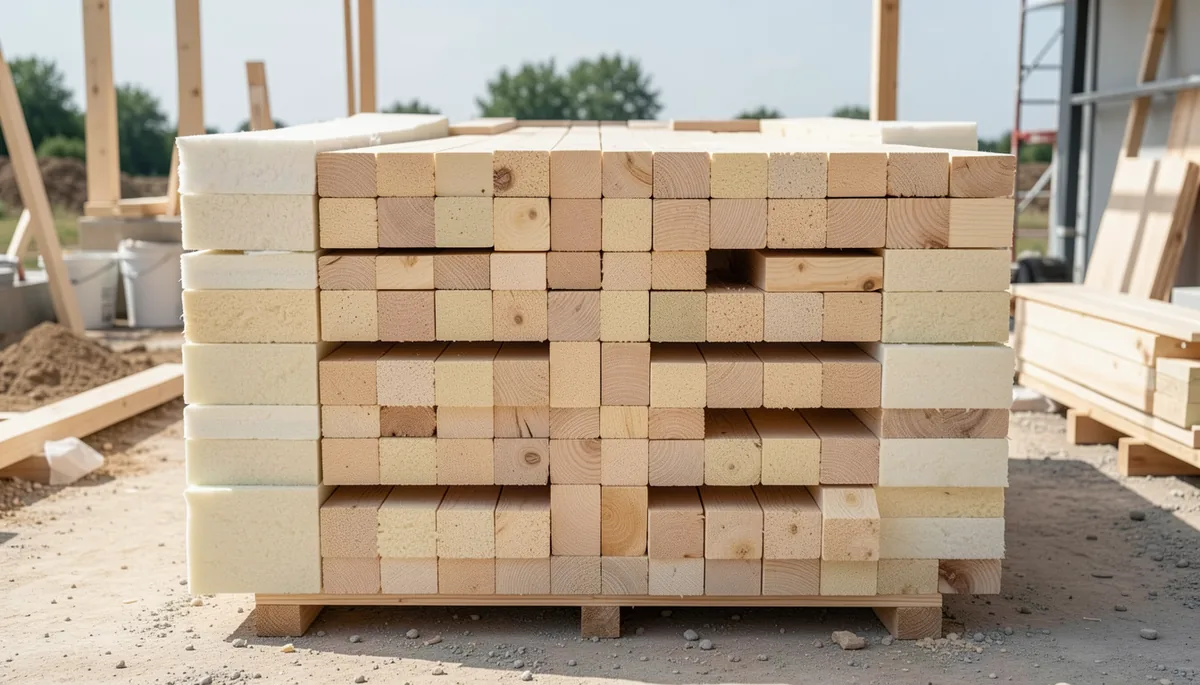

- Основным критерием при выборе пиломатериалов является качество. Лучше предпочесть древесину камерной сушки естественной влажной древесине, которая может растрескаться при высыхании. Хорошим вариантом является технически высушенная древесина, в которой количество влаги сведено к минимуму.
- Предоставьте работу профессионалам. Строительство дома, в котором вы будете жить, – не самое подходящее место для экспериментов, если что-то будет сделано неправильно, это приведет в лучшем случае к дискомфорту, а в худшем – к несчастному случаю. И это еще без учета того, что строительство – это не только возведение стен, но и множество узкоспециализированных видов работ: прокладка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.
- Каждая маленькая деталь имеет значение. Попытка сэкономить на крепеже, изоляции или пропитке древесины может обойтись дорого. Некачественная, но дешевая изоляция может выделять вредные вещества, опасные для здоровья. Ненадежное крепление компонентов может привести к повреждению целостности рамы.
Технология строительства каркасного дома представляет собой поэтапный процесс, что само по себе поможет вам сэкономить деньги в вашем бюджете. Поэтому не стоит экономить на строительных материалах.
Такое крепление обеспечит достаточную жесткость стен каркасного дома.
Видеоинструкции по сборке деревянного каркасного дома
Это три видеоролика, снятые прекрасным плотником Ларри Хоуном. Каждый из них длится более часа. Подробно описана технология строительства каркасного дома на сборном фундаменте.
С этими инструкциями самостоятельная постройка возможна без сомнений: все шаги и детали каркасного дома прокомментированы и объяснены, вплоть до того, какие гвозди, какой длины, сколько штук с каким шагом, вбивать в каждый узел. В нем показаны основные проблемы, которые могут возникнуть, и способы их решения. Если вы решили построить каркасный дом своими руками, уделите немного времени просмотру этого видео. Вам многое станет ясно.
Первая часть – нижняя планка и пол.
Вторая часть видео – строительство и сборка каркасных стен.
Третья часть – строительство крыши каркасного дома.
Если вы все еще сомневаетесь, строить ли каркасный дом, то, скорее всего, потому, что слышали, что это плохая технология, которая не работает в нашей стране. Есть такое мнение. Однако он основан на том, что канадские и американские каркасные дома строятся из сухой древесины с содержанием влаги не более 20-22%. В наших условиях древесина поступает с лесопилки в состоянии почти естественной влажности, она составляет до 60%. Именно поэтому дома скручиваются, переворачиваются и становятся холодными.
Но если вы собираетесь строить дом своими руками, что мешает вам использовать сухую древесину? Печная сушка стоит дорого, а разница в цене куба очень существенна, почти в два раза. Однако, складывая древесину на месте в вентилируемые кучи, ее можно высушить до уровня 20-22% за год. Вы сами решаете, нужно ли пропитывать биозащитным средством перед сушкой. Сухая древесина не гниет и не разрушается грибками, но рекомендуется пропитать ее биоцидным средством от насекомых.
Пример этого показан в видеоролике. С объяснением того, почему эта технология плоха…
Каркасный дом – это прекрасная возможность иметь комфортный дом по разумной цене и в короткие сроки. Однако, чтобы первый же сильный ветер или трение о землю не сложили его как карточный домик, необходимо знать точную последовательность работ и некоторые тонкости строительства каркасного дома. Вот пошаговое руководство о том, как правильно построить каркасный дом своими руками.
Нижняя обвязка дома
Если вы собираетесь строить каркасный дом своими руками, то без нижнего бруса вам не обойтись. Он соединяет все элементы фундамента, если он свайный или винтовой, и соединяет основание дома со стенами, а также служит опорой для пола.
Для того чтобы развернуть нижняя планка Для нижней планки используются пиломатериалы или доски 150х200 мм, уложенные лицевой стороной. Пиломатериалы должны быть обработаны консервантом и антипиреном.
Они крепятся к фундаменту с помощью анкерных болтов с широкой гайкой. Соедините брус с помощью досок или “полубревен”, “сплавов”, дополнительно закрепленных гвоздями, стальными уголками.
Пароизоляционная мембрана на внутренней стороне дома своими руками
Третий этап строительства: крыша
Уже на этапе проектирования дома необходимо решить, какой тип крыши будет венчать строение.
Наиболее распространенным выбором для каркасных домов из древесины является скатная крыша, но монощитовые крыши также популярны благодаря легкости сборки своими руками, простоте конструкции и более низкой стоимости.
Схема стропильной системы
Кровля начинается со стропильной системы. Стропильная система – это основная конструкция крыши.
Стропильная система состоит из следующих компонентов:
- стропила
- прищепки
- обрешетка
- обрешетка
- обрешетка
- раскосы
- обрешетка
После завершения строительства стропильных ферм крыши их необходимо утеплить. Заполнение крыши состоит почти из тех же слоев, что и стены.
Снаружи крыша утепляется полистирольными плитами или минеральной ватой, укладывается подкровельная изоляция, которая крепится обрешеткой.
Крыша и ее слои
С внутренней стороны уложите минеральную вату или пенополистирол, если чердачное помещение не будет пригодно для жилья. Уложите пароизоляцию и закройте все плитами OSB.
Покройте крышу кровельными материалами в зависимости от угла наклона и ваших собственных предпочтений.
Обратите внимание, что популярная в последнее время мягкая кровля укладывается только плашмя, поэтому обрешетка должна быть дополнена плитами OSB. При этом угол наклона может быть небольшим – от 5 градусов.
Решите вопрос с этажностью. Очень трудно построить два этажа собственным трудом. Поэтому я выбрал одноэтажный.
Балки (или балки перекрытия) обычно изготавливаются из досок 200×50 (195×45) с шагом 400-600 мм. Для получения более подробной информации читайте ссылки ниже. Важно прибить их как к промежуточным опорам, так и к крепежным планкам (это одна и та же планка, только напротив других по периметру здания).
Кстати, потолки делаются по той же технологии с использованием тех же балок, а затем нижняя отделка гипсокартоном или облицовкой.

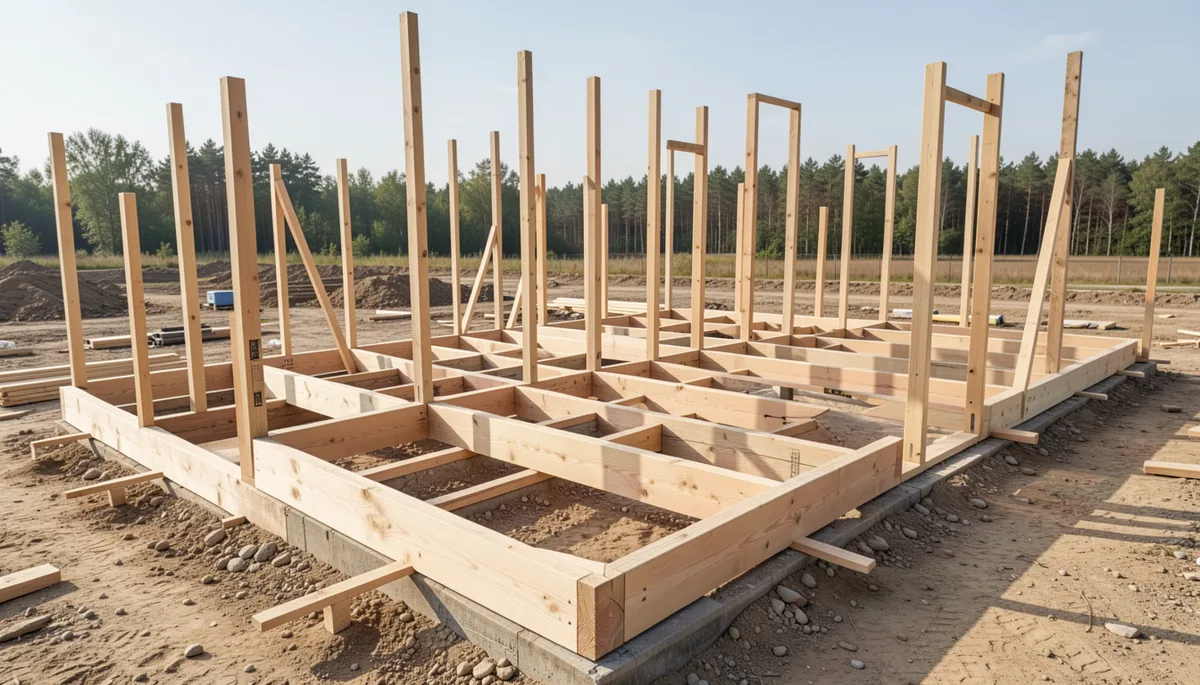

Платформенная технология в каркасных домах пользуется особой популярностью, и не зря. Строительство с его использованием гораздо удобнее, поскольку стены можно устанавливать на ровной поверхности.
Более подробная информация и инструкции на черном полу:
Каркасное строительство – это новая технология, в которой порядок выполнения работ может меняться. Например, вы можете сначала построить каркас, а затем крышу и стены. Или можно выполнить работу по-другому: после возведения каркаса можно навесить обшивку стен, что усилит ее прочность, а затем собрать крышу.
Как правильно выполнить изоляцию
В основном используется шерстяной изоляционный материал. Лучшим решением для утепления является базальтовая минеральная вата – легковоспламеняющийся натуральный материал, изготовленный из расплавленного камня, т.е. базальта. Как правильно утеплить каркасный дом?
Ватная изоляция характеризуется своей сжимаемостью, что используется при размещении материала между опорами каркаса. Плиты или маты из каменной ваты слегка сжимаются при размещении между стойками каркаса. Затем они удерживаются между опорами без дополнительной фиксации.
Минеральная вата должна быть помещена в каркас дома.
Правильное утепление каркасного дома начинается со стен, где используются маты из минеральной ваты, которые характеризуются низкой сжимаемостью и высокой жесткостью. В таких матах изоляция не разрушается и сохраняет свою способность удерживать тепло в течение длительного времени.
В каркасно-панельной технологии строительства используются сборные панели с полистирольными плитами в качестве утеплителя. Однако это худший вариант для утепления стен, более доступный по цене и уступающий по экологичности и климатическому контролю.
Пенополистирольные панели не “дышат”, они не позволяют естественному газообмену через стены здания. Это создает нездоровый микроклимат внутри дома.
Технология строительства основана на использовании мелкозаглубленного ленточного, столбчатого или блочного фундамента. Прочность фундамента увеличивается за счет армирования и монолитных подстилающих слоев. Хороший фундамент можно сделать только после геологического анализа грунта.
Изоляция стен
Внешние стены дома обшиваются имитацией балок, деревянными рейками или пластиковым сайдингом в зависимости от пожеланий владельца дома. Лучше утеплять минеральной ватой. Он экологичен, долговечен и не воспламеняется, что делает каркасные дома еще более экономичными и популярными.
Если вы планируете жить в доме круглый год, выбирайте теплоизоляцию толщиной 15 см и более. Для повышения эффективности установите поверх стоек контр обрешетку (8) размером 50×50 мм и добавьте теплоизоляцию (7) в качестве “второго слоя”, чтобы избежать тепловых мостов и сделать дом действительно энергоэффективным. Подробнее о теплоизоляции стен и общей теплоизоляции каркасного дома.
Материал вдавливается во все щели между балками, благодаря чему пустоты исчезают. Ветро- и водонепроницаемая мембрана, уложенная поверх изоляции на колоннах, помогает защитить древесину от влаги, и только после этого устанавливается фасадная обрешетка, которая будет скрыта под наружной облицовкой. С внутренней стороны для обшивки стен подходят плиты OSB или гипсоволокнистые плиты, установленные поверх пароизоляции.
Стены каркасного дома состоят из балок и стропил. Расстояние между стойками зависит от размера используемой теплоизоляции (обычно 58-59 см) или от использования панелей OFB или IZOPLAT (если в доме более 2 этажей, стоит произвести расчеты).
Шаг 7 – Стропильная система каркасного дома
Вы можете выбрать любую конструкцию крыши для каркасного дома, но мы рассмотрим более простой и бюджетный вариант – двускатную крышу.
Сечение стропил выбирается с учетом следующих параметров:
- Длина стропил и наклон их установки
- Угол наклона крыши (чем ниже, тем меньше поверхностная нагрузка, чем выше, тем больше ветровая нагрузка. Уклон крыши в 30-35 градусов считается оптимальным)
- Нагрузки (снеговые, ветровые и т.д.), которые указаны в нормативных документах для каждого региона страны
- Тип кровельного материала, его вес и размер
Площадь поперечного сечения можно выбрать двумя способами, либо сверившись с таблицами конструкций, либо рассчитав ее самостоятельно.
Первый метод заключается в изготовлении шаблона для стропил. Это делается следующим образом:
Крепление стропил к коньку
- Возьмите две доски и наложите их друг на друга под углом 90 градусов, вбив гвоздь в верхней точке.
- Шаблон приподнимается, и края плит укладываются на мауэрлатты.
- При регулировке положения плит важно найти правильный наклон. В этом случае их края следует продлить на 40-60 см за уровень стены, чтобы облегчить будущий монтаж водосточной системы. Если длина досок недостаточна, можно скрепить две из них на земле.
- После достижения необходимого уклона фронтона между стропилами следует прибить поперечину, таким образом установив угол наклона. В то же время отметьте карандашом линию среза стропил, если они будут крепиться встык, и прямоугольный срез на стыке ног с мауэрлатами.
- Все расчеты должны быть выполнены точно
Стропильная система (Ларри Хоун)
После изготовления шаблона соберите две пары стропил по этому шаблону. При необходимости ножки складываются. Их можно соединить пополам толстыми шурупами или нагелями, что надежнее, или двумя гвоздями, забитыми под разными углами. Установите перекладину между двумя ногами одного стропила. Затем в стропилах на стыке с мезонином делаются проломы.
Крепление стропил к перемычке
Можно также сделать так называемые фермы из гвоздевых пластин, которые обойдутся без центральной стены, но, как всегда, все требует расчетов.
Чертеж стропильной фермы
Следующий шаг – поднять стропила на крышу и прикрепить их к мауэрлатам (балкам), как показано на рисунке.
При установке двух пар боковых стропил между ними следует натянуть веревку. Это служит точкой отсчета, которая используется для проверки уровня. Затем измеряется расстояние между стропилами и делится на 60 или 80 в зависимости от угла установки.
После проведения замеров на земле устанавливается необходимое количество стропил. Затем их поднимают и устанавливают на выбранной площадке по всему периметру. Две доски прибиваются между стропилами для их фиксации.
После сборки каркаса дома необходимо покрыть крышу или сделать временную крышу из брезента или баннеров.
Готовый каркас дома с крышей
После выполнения этих действий каркас дома готов. Энергетический каркас дома площадью 100 м2 может быть построен одним человеком (не рекомендуется) в течение лета, работая по выходным и вечерам. Весь дом можно построить за меньшее время с несколькими помощниками.
