Как проверить тен на водонагревателе на исправность тестером
Проверка ТЭНа требует отключения прибора от сети 220В и полного слива воды из бака. Если нагрев стал медленным или появился привкус ржавчины, скорее всего, нагревательный элемент покрылся слоем накипи или перегорел внутри.

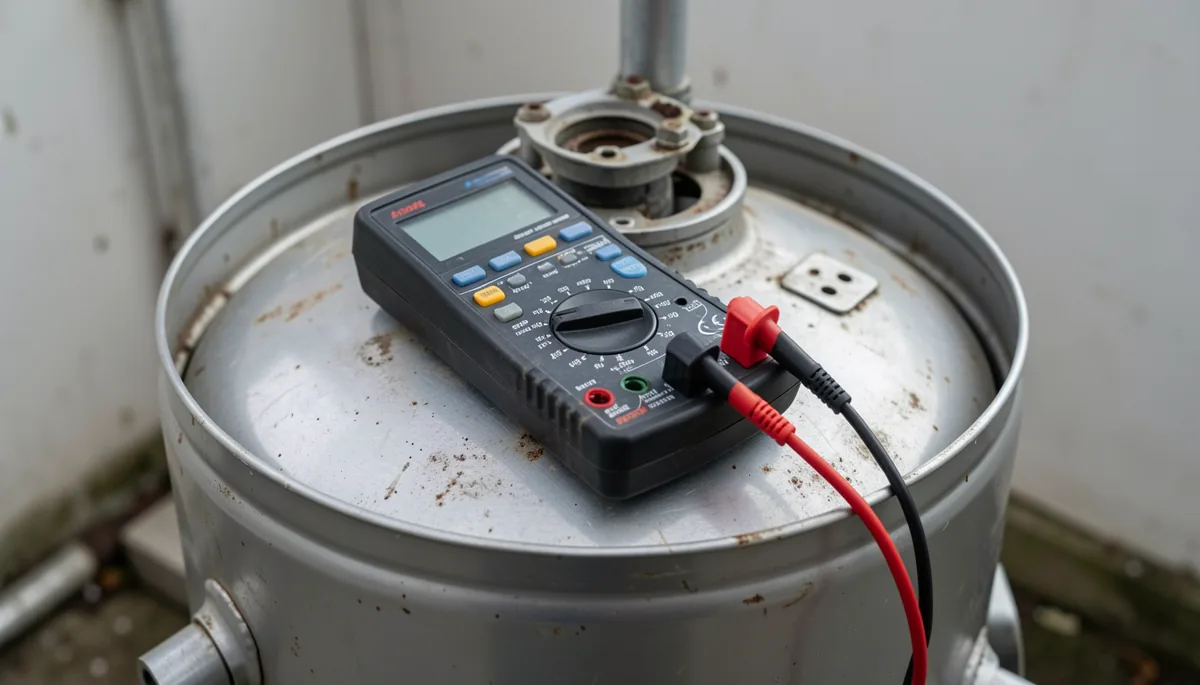

Подготовка к диагностике
Сначала выключите автомат в щитке. Не верьте лампочке на самом бойлере, иногда она горит из-за утечки тока. Слейте воду через предохранительный клапан или через сливной кран. Если бак забит накипью, вода может не пойти, тогда придется откручивать нижнюю крышку и снимать ТЭН вручную.
Вам понадобится мультиметр, отвертка (обычно крестовая PH2) и, если ТЭН в сборе с фланцем, ключ на 13 или 17 для откручивания гайки. Перед тем как лезть внутрь, убедитесь, что контакты сухие. Если вы видите вокруг клемм белый налет или следы коррозии, это верный признак того, что герметичность нарушена.
Как проверить сопротивление ТЭНа мультиметром
Это самый точный способ понять, жив ли нагреватель. Переключите мультиметр в режим измерения сопротивления (значок $\Omega$). Выберите диапазон до 200 Ом, если прибор не делает это автоматически.
Приложите щупы к двум контактам ТЭНа. Для стандартного бойлера на 1.5 или 2 кВт нормальное сопротивление составляет от 12 до 30 Ом. Если на экране 0 или значение стремится к бесконечности — спираль внутри оборвана. Это значит, что ТЭН нужно менять.
- Значение 15–25 Ом: ТЭН исправен и готов к работе.
- Значение выше 100 Ом: Скорее всего, контакт плохой или спираль почти разрушена.
- Значение "OL" или "1": Обрыв цепи, элемент под замену.
Как прозвонить ТЭН на работоспособность и утечку тока
Мало знать, что спираль греет. Важно убедиться, что она не «шьет» на корпус. Это самая опасная поломка, из-за которой срабатывает УЗО или бьет током при прикосновении к воде.
Переключите мультиметр в режим прозвонки (пищалка) или измерения сопротивления в самом высоком диапазоне (мегаомы, $M\Omega$). Один щуп прижмите к контакту ТЭНа, а второй — к металлическому корпусу бойлера или к самому фланцу, если он металлический. В идеале прибор должен показать бесконечность или значение выше 20 $M\Omega$. Если мультиметр запищал или показал низкое сопротивление (например, 500 кОм), ТЭН пробит. Пользоваться таким водонагревателем нельзя — это риск удара током.
Пошаговый алгоритм проверки в домашних условиях
Если вы решили проверить ТЭН прямо на месте, не вынимая его из бака, следуйте этой схеме:
- Снимите защитную крышку бойлера.
- Отсоедините провода, идущие к контактам нагревателя. Важно: сфотографируйте их расположение, чтобы не перепутать при сборке.
- Убедитесь, что на контактах нет влаги. Если есть — просушите феном.
- Приложите щупы мультиметра к клеммам ТЭНа и замерьте сопротивление.
- Проверьте отсутствие связи между клеммой и корпусом (прозвонка на массу).
Почему показания могут быть неверными
Иногда мультиметр показывает норму, но бойлер не греет. Это происходит из-за толстого слоя накипи. Накипь работает как теплоизолятор. ТЭН раскаляется до критических температур, но тепло не уходит в воду. В этом случае при замере сопротивление будет в норме, но визуально ТЭН будет похож на кусок камня.
Еще одна причина — окисление контактов самого термостата. Если вы проверяете ТЭН, убедитесь, что провода подключены напрямую к нему, минуя реле управления. В 2023 году я столкнулся с случаем, когда клиент жаловался на сгоревший ТЭН, а проблема была в подгоревшем контакте внутри терморегулятора, который просто не пропускал ток.
Если при замере сопротивления вы получили 20 Ом, а проверка на корпус показала бесконечность — ваш нагреватель в порядке. Проверяйте термостат или управляющую плату. Если же ТЭН «пробит» на корпус, не пытайтесь его чистить или восстанавливать. Купите новый, ориентируясь на мощность (Вт) и напряжение (В), указанные на старом элементе.
