Установка обратного клапана для вентиляции
Вентиляция
В квартирах в многоэтажном доме может возникнуть ситуация, когда запахи от соседей проникают через вентиляционную шахту. Если они пожарили рыбу или забыли снять с огня сковороду с яичницей, соседи быстро узнают об этом. Чтобы предотвратить выход воздуха из шахты, важно обеспечить движение воздуха только в одном направлении. Для этого используется обратный клапан.
Доктор, вечный эксперт на сайте, реальный человек, а не абстрактный (в отличие от других ресурсов).
Обратный клапан
PhD, постоянный эксперт в данной сфере услуг, реальный человек, а не абстрактная личность (в отличие от других ресурсов).
Неприятным сюрпризом для домовладельцев является появление неприятных запахов на кухне, в ванной комнате, туалете, а затем и во всей квартире. Почти сразу же возникает причинно-следственная связь: из-за наличия обратной тяги из вентиляционного канала, соединенного с вентиляционным каналом, элементом естественной вентиляции квартиры или дома.
Подключение больших вытяжных устройств на кухне к общему вертикальному воздуховоду недостаточного сечения является распространенной причиной обратной тяги в старых многоквартирных домах.
Наиболее распространенные причины сквозняков в спине
Прежде всего, необходимо разобраться в тонкостях системы вентиляции в жилом доме. Только тогда можно будет понять, почему через вентиляционные отверстия воздух поступает в помещение, а не выходит наружу.
В современных многоквартирных домах вытяжная вентиляция обычно устанавливается следующим образом.
Специальные приборы – анемометры – показывают скорость движения отводимого воздуха
Общий выхлопной канал формируется как:
- вал;
- воздушная шахта.
Строятся отдельные “спутниковые” воздуховоды. Они соединены с общим вентиляционным каналом.
Строятся дома различных серий и типов. Таким образом, создается ствол:
- либо общая для всех комнат (также все квартиры в вертикали подключены к этой системе);
- или из двух отдельных частей – для кухни и для ванной комнаты (туалет, ванна).
В правилах не указано, что отвод должен быть непосредственно соединен со стояком. Выполняется диагональное соединение или вертикальное сечение (узор “елочка”). Следовательно, отдельные воздуховоды оказывают значительное влияние на функциональность друг друга. И если такие условия возникнут, воздушные потоки, не предназначенные для данной конструкции, будут переливаться в помещения на других этажах.
Тогда, вместо того чтобы отводить воздух в вентиляционный канал, массы воздуха, отработанного из того же вентиляционного канала, начинают поступать внутрь квартиры вместе с неприятными запахами. Они выходят из общего стока. Возникает “обратная тяга” (так называемая обратная тяга).
Зимой это явление вызывает приток холодного воздуха в помещение. Это не только влияет на общую систему вентиляции, но и стоит больших денег на отопление душного помещения.
Создание черновика непосредственно в системе
Проверка вентиляции с помощью листа бумаги
Эта проблема может быть как очень серьезной, так и временной.
Причина первая. Естественная тяга напрямую связана с разницей в высоте, которая начинается в точке расположения вентилятора и заканчивается на выходе вентиляционного канала. Все остальные условия можно игнорировать, если они идеальны. Естественная тяга на первом этаже должна быть больше, чем на цокольном этаже.
Причина вторая. Вентиляционный канал забит загрязнениями. Воздух, удаляемый из квартиры (особенно из кухни), насыщен влагой, парами и жиром. Эта смесь частично оседает на стенках воздуховода, далее к ней прилипает пыль, что приводит к постепенному уменьшению сечения воздуховода.
Причина третья. Температура может оказывать значительное влияние на уровень сквозняка. Точнее, это разница температур между точкой входа выходящего воздуха и оголовком вентиляционного канала. Зимой тяга увеличивается, и система обычно работает бесперебойно.
Однако в теплое время года могут возникнуть неприятные сюрпризы в виде сквозняков, вызванных недостаточной циркуляцией воздуха в самом воздуховоде. В помещении прохладнее, чем на улице, поэтому воздух застаивается или даже начинает циркулировать в обратном направлении.
Причина четвертая. Зимой воздух в воздуховодах значительно охлаждается, и его плотность значительно увеличивается. Образуется “воздушная пробка”. Тогда тяга начинает ослабевать и может “завалиться”. Воздух поступает в вентиляционные отверстия в помещениях на верхних этажах. И все “запахи”, образующиеся в квартирах на нижних этажах, попадают в квартиры на среднем этаже.
Причина пятая. Это обстоятельство относится к старым зданиям. Их воздуховоды были полностью спроектированы для естественной вентиляции. Позже жители стали устанавливать агрегаты с принудительной вентиляцией. Одной только установки кухонной вытяжки в одной из их квартир будет достаточно, чтобы нарушить устойчивость всей системы.
Причина шестая. Вал можно проверить, установив зеркало (этот метод проверки с плоской стороны считается оптимальным не во всех системах). Проход должен быть полностью свободным. Однако иногда поток воздуха блокируется засором. Иногда проток частично или полностью блокируется крупным мусором. Это может быть вызвано:
- Ошибки в строительстве;
- Некачественная работа сервисных специалистов (они забыли убрать тряпки);
- Обрушение кирпичной дымовой трубы;
- Падение мертвой птицы или другого животного.
Седьмая причина. Часто внешние условия также препятствуют тяге. Например, сильный ветер препятствует выходу воздуха из системы. Причина в том, что обычная конструкция оголовка вентиляционной трубы не имеет хороших дефлекторов.
В других случаях причиной является снос здания в непосредственной близости от жилого дома или строительство нового здания, вырубка деревьев или достижение деревьями определенной высоты. Создаются сильные воздушные потоки, которые влияют на свободное движение воздуха из вентиляционной системы.
Обратная тяга, вызванная проблемами в самой квартире
Как владельцы квартир, так и домовладельцы должны обращать внимание на эти причины.
Нарушено золотое правило баланса вентиляционных потоков: сколько воздуха всасывается, столько же должно удаляться из вентиляционного канала. Если приток воздуха минимален (окна постоянно закрыты), вентиляция вообще не может работать.
Подключение больших кухонных вытяжек к общему вертикальному воздуховоду недостаточного сечения является распространенной причиной обратной тяги в старых многоквартирных домах.
Необходимо установить впускные клапаны. Такие системы:
- резки непосредственно в окна;
- Они устанавливаются в отверстия, просверленные в стенах.
Домовладельцы устанавливают воздуховоды, которые можно подключить ко всем розеткам одновременно:
- Накройте плиту колпаком;
- Вентиляция кухни;
- Система вентиляции в ванной комнате;
- Система вентиляции в ванной комнате.
Бывает, что преобладание одного потока, связанного с подключением принудительной вентиляции, существенно влияет на все остальные потоки. В этом случае воздух, который должен вентилироваться наружу, начинает переполняться в соседние помещения.
Объяснение. Если кухонный вентилятор будет более мощным, он “задушит” туалетный блок или, по крайней мере, заблокирует вытяжку воздуха из туалета.
Типы возвратных устройств
В системах вентиляции помещений используются следующие типы возвратных клапанов:
- воздушные демпферы – гравитационные демпферы и пружинные демпферы;
- лопастного типа (диафрагменного типа);
- демпферы-бабочки (тип “бабочка”).
Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной или нержавеющей стали. Некоторые производители (например, Vents) выпускают комбинированные модели – металлический корпус, пластиковое крыло.
Оцинкованные клапаны в основном используются в системах промышленной вентиляции. Они используются для перекрытия обратного потока или для регулирования количества воздуха – вручную или электрически, как показано на рисунке. Пластиковые заслонки используются в помещениях, а заслонки из нержавеющей стали – на открытом воздухе.
Дополнительно. К обратным клапанам также относятся вентиляционные решетки с горизонтальными вращающимися жалюзи. Принцип действия аналогичен – под действием силы тяжести прямоугольные заслонки закрываются, не пропуская наружный воздух в воздуховод.
Позвольте нам сделать небольшой комментарий к этому видео. Не все слова мастера верны, но одно он делает правильно: он устанавливает внешнюю решетку с гравитационными заслонками.
Конструкция и принцип работы закрылков

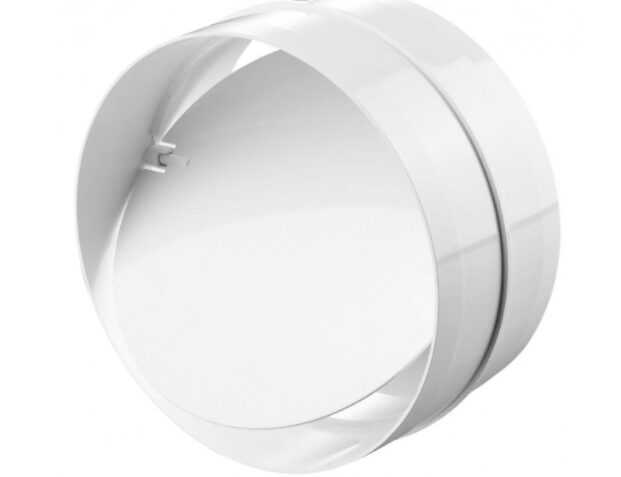

Одностворчатый обратный клапан состоит из следующих компонентов
- тело имеет круглую или прямоугольную форму;
- Внутри установлен поворотный клапан, который свободно вращается на поперечной оси;
- Заслонка удерживается в закрытом положении пружиной (отсутствует в гравитационных моделях).
Ось вращения пружины заслонки совпадает с продольной осью воздуховода; нормальное положение – закрытое. При включении вентилятора заслонка открывается под давлением воздуха, при выключении закрывается автоматически. Закрытие сопровождается характерным звуком, отсюда и второе название клапана – “заслонка”.
Конструкция двойного демпфера идентична, но вместо одной заслонки используются две заслонки, а пружина установлена посередине. Оба типа клапанов могут работать только в системах принудительной вентиляции. Давление естественной тяги недостаточно для открытия подпружиненной заслонки.
Запорные клапаны в составе других вентиляционных аксессуаров – соединители и монтажные пластины
В одностворчатых гравитационных демпферах ось вращения демпфера эксцентрична, т.е. смещена выше оси воздуховода. В результате большая половина створки преобладает над меньшей, что приводит к ее закрытию без пружин. Важную роль здесь играет правильная установка заслонки:
- если элемент вставлен в горизонтальную трубу в соответствии с инструкцией (ось вращения над центром канала), заслонка немедленно закрывается;
- если заслонка перевернута, проход остается открытым;
- в случае установки на вертикальном воздуховоде закрытие клапана также зависит от положения элемента.
Заслонка” для естественной вентиляции может быть расположена двумя способами: горизонтально в закрытом положении или вертикально, но потоком вверх. В других положениях поведение заслонки трудно предсказать; при возникновении обратного потока воздуха клапан может не сработать.
Клапан сконструирован таким образом, что работает как “маковка”. Перемещение свободной створки вверх приводит к ее автоматическому закрытию.
Бытовые клапаны можно комбинировать с другими вентиляционными аксессуарами, такими как патрубки или настенные фланцы. Также доступны вытяжные вентиляторы с заслонками.
Мембранные клапаны и гравитационные решетки
В изделиях первого типа функцию основного закрывающего элемента выполняет мембрана из тонкой пластиковой пленки, прилегающая изнутри к корпусу или щелям вентиляционной решетки. Фольга крепится к центральной оси демпфера, края остаются свободными.
Под воздействием естественной тяги или давления вентилятора крайние ламели фольги прогибаются, пропуская воздух. Когда газы поступают обратно, лавсановая мембрана снова прижимается к раме и закрывает проход. Клапаны чешуйчатого типа могут поставляться в комплекте с вытяжными вентиляторами и решетками.
Внимание. Этот тип воздушной заслонки легко сделать своими руками. Все, что вам нужно сделать, это прикрепить 2 лепестка из фольги к обычной решетке, прижав их картонным уплотнителем с вырезами. Инструкцию по его изготовлению можно посмотреть на видео ниже.
Многопанельные решетки работают по принципу заслонки, которая опускается под собственным весом. Они используются в каналах принудительной вентиляции, которые выводятся наружу через стены. В горизонтальных воздуховодах нет естественной тяги.
Обратная тяга часто возникает при значительном снижении или прекращении подачи приточного воздуха в помещение. Это может произойти в результате постепенного засорения отверстий или, в случае принудительной вентиляции, износа или выхода из строя механизмов, отвечающих за циркуляцию воздуха.
Как установить вентиляционную систему с обратным клапаном на кухонной вытяжке?
Тяга к спине – распространенное явление, которое имеет множество негативных последствий. Эту проблему можно решить, установив в вентиляторе обратный клапан.
Для этого необходимо знать варианты конструкции таких устройств, их преимущества и недостатки, а также правила размещения и установки в вытяжных системах.
Причины просроченных проектов
Для того чтобы принять решение об установке клапана обратной тяги, необходимо определить, есть ли обратная тяга в системе вентиляции дома.
Понимание этого процесса позволит правильно спланировать и осуществить воздухообмен в помещении.
С помощью зажженной спички легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока.
Принцип приточно-вытяжной вентиляции основан на законе, согласно которому в любое время количество воздуха, поступающего в помещение и выходящего из него, одинаково. Поэтому обратная тяга в вытяжном вентиляторе возникает, если сумма потоков в других точках входа и выхода направлена наружу дома. Существует несколько основных причин такого эффекта.
Обратная тяга часто вызывается значительным снижением или прекращением подачи воздуха в помещения приточным воздухом. Это может произойти в результате постепенного засорения отверстий или, в случае принудительной тяги, износа или выхода из строя механизмов, отвечающих за циркуляцию воздуха.
Резкое увеличение количества воздуха, выходящего через одно из вытяжных устройств, также может вызвать обратную тягу. Например, в системе кухонного отопления горячий воздух с отработанными газами интенсивно выходит через дымоход. В случае недостаточного количества приточного воздуха направление потока в вытяжных устройствах меняется на противоположное.
Причиной реверса воздушного потока может быть неравномерный напор, возникающий в результате подключения нескольких ответвлений к одному вентиляционному каналу. В таких ситуациях каждое ответвление должно быть оборудовано обратным клапаном.
Если в доме имеется воздуховод с несколькими приточными отверстиями, направление воздушного потока может быть изменено на противоположное, если в одном из приточных отверстий включена принудительная вентиляция. Например, если воздуховоды из кухни и ванной комнаты соединены в одну систему, включение кухонной вытяжки приведет к тому, что воздух будет выталкиваться не только на улицу, но и в ванную комнату.
Изменения в окружающей среде за пределами жилища или дома также могут стать причиной сквозняков. Строительные работы, вызывающие изменение рельефа местности, например, возведение или снос близлежащих зданий, могут изменить направление ветра в сторону карниза.
В многоквартирных домах, где для отвода воздуха используются общие вентиляционные шахты, может возникнуть обратная тяга в квартиру из-за подключения соседями мощных вытяжек. Эта проблема особенно актуальна в старых зданиях, где общие воздуховоды не были спроектированы с учетом принудительной вентиляции.
Мощность обычных вентиляционных шахт в старых многоэтажных зданиях не рассчитана на большие объемы воздуха, создаваемые современными высокопроизводительными вытяжками.
Даже если в данный момент нет условий для обратной тяги, при установке системы циркуляции воздуха лучше установить обратный клапан. Возможные модификации, загрязнение приточного воздуха или внешние факторы могут привести к отклонению воздушного потока. Стоимость сборных блоков невысока, а встраивание заслонки в уже работающие воздуховоды – трудоемкая задача.
Конструктивные типы обратных клапанов
С широким распространением вытяжных установок ручного управления воздушным потоком уже недостаточно. Для автоматического предотвращения обратного потока в системе вентиляции существуют четыре принципиально разные конструкции. Каждый из них имеет свои преимущества и недостатки, которые необходимо учитывать при выборе типа агрегата.
Одностворчатый с гравитационным управлением
Поток воздуха из помещения оказывает давление на заслонку и открывает ее, чтобы впустить воздух. Если движения нет, или в случае обратной тяги, давления на заслонку нет, и она закроется под действием силы тяжести.
Использование только одной лопасти для воздушного потока и гравитации для закрытия делает модель гравитационного клапана простой и надежной.
Правильно установленный гравитационный клапан можно использовать при естественной вентиляции, так как он оказывает незначительное сопротивление открытию створки. Существует два способа реализации этой конструкции:
-Смещение положения оси, на которой закреплен демпфер, относительно центра секции воздуховода;
-Противовес находится внутри или снаружи устройства.
Учитывая, что принцип закрытия заслонки основан на гравитационной силе, необходимо расположить заслонку строго горизонтально или вертикально, в зависимости от конструкции, используя спиртовой уровень. В противном случае заслонка может закрыться не полностью или для ее открытия потребуются значительные усилия воздушного потока в системе вентиляции, особенно если используется противовес.
Расположение обратного клапана на вентиляционном канале определяется проектом установки. Устройства устанавливаются таким образом, чтобы их лопасти открывались в направлении воздушного потока
Подпружиненный двухлопастной обратный клапан
Обратный клапан-бабочка оснащен двумя лопастями, которые складываются в нужную сторону при положительном давлении и закрываются под действием пружин при отсутствии положительного давления. Поскольку процесс закрывания не зависит от силы тяжести, такое устройство, в отличие от гравитационного типа, может быть расположено под любым углом.
Как правило, этот тип нормально функционирует только при принудительной вентиляции с помощью вытяжного вентилятора. Перед покупкой дроссельной заслонки проверьте чувствительность заслонки к характеристикам давления открытия воздуховода, на котором она будет установлена. Некоторые современные устройства типа “бабочка” могут регулироваться усилием пружины.
Конструкция “бабочка” с лопастями, закрывающимися под действием пружины, используется в вентиляционных системах с высоким давлением воздуха, создаваемым вытяжками.
Жалюзи на вентиляционной решетке
Решетка, закрывающая выход на улицу или вентиляционную шахту, часто оснащается жалюзи, напоминающей оконную рольставню. Принцип его действия – гравитационный, аналогично одностворчатой версии. Использование нескольких решеток вместо одной обусловлено компактностью устройства в открытом положении, что важно для внешних компонентов системы.
Решетки устанавливаются в стандартные вентиляционные каналы для карнизных и настенных выходов. Воздушный клапан может быть установлен над всей решеткой или только над отверстием естественной вентиляции.
Решетки с обратным клапаном доступны в других исполнениях. Однако варианты с мембраной или с использованием пружин будут иметь серьезные проблемы с производительностью при отрицательных температурах. Поэтому для внешней решетки лучше выбрать устройство с жалюзи.
Использование гибкой диафрагмы
Принцип работы мембранного обратного клапана основан на способности протекающего потока изменять положение гибкой пластины. Его положение позволяет одному направлению движения воздуха открывать отверстие для вентиляции, а другому – плотно закрывать его по периметру.
Для открытия или закрытия мембранного обратного клапана достаточно небольшой силы воздуха, поэтому эти устройства успешно используются в естественной вентиляции.
В случаях, когда существует риск того, что сильная обратная тяга деформирует мембрану, необходимы дополнительные ребра жесткости для поддержки мембраны при закрытом вентиляционном отверстии. Этот факт необходимо учитывать при покупке мембранного клапана, иначе клапан может деформироваться и впоследствии неправильно прилегать, что приведет к частичной утечке через обратный воздушный поток.
Специальные возможности для собственного производства
Ввиду низкой стоимости обратных клапанов самостоятельное изготовление устройств актуально только при использовании вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае зачастую дешевле и быстрее изготовить для него клапан, чем осуществлять переход на стандартную форму и размер.
Самый простой способ сделать это – самостоятельно изготовить мембранный или одноплоскостной демпфер. В качестве демпфера используется жесткий материал, например, пластиковая или металлическая пластина. Особое внимание следует обратить на следующие моменты:
-закрытие тарелки на стенках корпуса клапана или на крепежном выступе для предотвращения образования зазора и попадания воздуха;
-Предотвращение стука пластин, особенно при частых изменениях направления воздушного потока.
В качестве мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, диаметр которого больше, чем диаметр вентиляционного отверстия. При наличии сильной обратной тяги необходимо установить решетку, на которую будет опираться мембранный материал, чтобы избежать деформации мембранного материала.
В качестве мембраны подходит лавсановая мембрана. Он не теряет своих свойств под воздействием влаги или при многократном сгибании.
Принципы установки и компоновки
Для всех конфигураций системы необходимо предусмотреть демпферы для предотвращения обратной тяги при любой комбинации вентиляторов и вытяжных устройств. Качество вентиляции зависит от правильного расположения самих агрегатов.
Расположение клапана в системе вентиляции
Если вытяжная система имеет единственную точку забора воздуха, который идет по вентиляционному каналу в колодец или на улицу, то для предотвращения обратной тяги достаточно одного клапана в канале.
Если топология установки более сложная из-за наличия нескольких вытяжных или естественных вентиляционных отверстий, то для размещения обратных клапанов действуют следующие правила:
-На каждом ответвлении между точкой забора воздуха и главным воздуховодом должен быть установлен обратный клапан. Это необходимо для того, чтобы воздух не направлялся на вытяжку, когда она не включена.
-Следующее устройство обычно устанавливается на выходе вентиляционной системы. В идеале, если воздуховод полностью герметичен, в этом нет необходимости, но практика показывает, что на этом этапе целесообразно установить клапан.
Как правило, обратные клапаны устанавливаются в местах, где они наиболее легко доступны. Это связано с тем, что их необходимо периодически очищать от пыли и жира, иначе заслонки не будут полностью закрываться при обратной тяге.
Такое расположение клапанов для принудительной и естественной вентиляции обеспечивает хороший доступ для профилактического обслуживания.
При моделировании воздуховодов учтите, что производитель может установить обратный клапан на вентиляторе или вытяжке. В этом случае нет необходимости устанавливать отдельную защиту от обратной тяги.
Особое внимание следует уделить установке заслонки возле входного отверстия люка в многоквартирных домах. Система общеобменной вентиляции представляет собой защищенную от прямых солнечных лучей полость с положительной температурой, в которую периодически поступает влажный воздух – идеальная питательная среда для всевозможных микроорганизмов. Там также часто живут насекомые, птицы и грызуны.
Управляющие компании часто не проводят своевременную очистку вентиляционных шахт в общественных зданиях, что приводит к ухудшению качества воздуха.
Воздух в таких шахтах редко отвечает санитарно-гигиеническим требованиям, предъявляемым к жилым помещениям. Поэтому, даже если вентиляционные шахты регулярно чистятся, важно исключить возможность обратной тяги и попадания воздуха в жилище.
Детали установки и обслуживания
Для бытовой вентиляции используются круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который может быть установлен в любом месте системы. В этом случае процесс установки такой же, как и для любого другого вентиляционного компонента.
Готовым решением для вытяжной вентиляции, организованной с использованием пластикового воздуховода, является размещение клапана в виде простого соединителя воздуховода.
Если естественная и принудительная вентиляция чередуются, существуют два типовых решения по установке обратного клапана, которые делают это возможным:
-Монтаж тройника рядом с вентиляционной решеткой, с клапаном, установленным на выходе для естественной вентиляции;
-Приобретение специально разработанной решетки с двумя отверстиями для обоих типов вентиляции.
Такая решетка может быть установлена с помощью саморезов или жидких гвоздей.
Первый вариант предпочтительнее, так как демонтаж вентиляционной системы для очистки, ремонта или перенастройки легче выполнить сначала, сняв решетку. Если вы решили установить решетку изнутри, соединение между решеткой и стеной должно быть тщательно загерметизировано.
Крепить решетку к стене лучше всего с помощью саморезов. В этом случае решетку можно легко снять для проведения технического обслуживания воздуховода и обратного клапана.
Одной из проблем наружных решеток, оснащенных жалюзи, является замерзание и обледенение жалюзи в холодное время года. Воздух, выходящий из ванной комнаты, бани или кухни, насыщен влагой, которая замерзает при отрицательных температурах. В этом случае возникают две проблемы:
-заслонки больше не герметизируют отверстие, в результате чего в случае обратной тяги воздух попадает в помещение, хотя и в меньшем количестве, чем при отсутствии какой-либо защиты;
площадь поперечного сечения отверстия значительно уменьшается, снижая эффективность системы, что приводит к уменьшению вращения воздуха и увеличению нагрузки на вентиляторы и кухонные вытяжки.
По этой причине необходимо периодически проверять наличие инея на решетке и удалять его. Это проще всего сделать механически, но есть риск повредить корпус и шторки, если они сделаны из пластика. Поэтому лучше всего установить снаружи жесткую решетку из металла. Полезное видео о том, как установить заслонку в вентиляционную решетку стандартного размера:
Как установить заслонку для чередования принудительной и естественной вентиляции:
Изготовление мембранного клапана:
Установка обратного клапана в вытяжной системе обеспечит правильное функционирование вентиляции, исключит обратный поток воздуха и уменьшит поступление неприятных запахов и токсичных летучих соединений.
Естественный поток воздуха должен составлять 60 м3/ч на кухне и 25 м3/ч в ванной комнате. Чем ниже наружная температура, тем выше это значение. Конечно, это зависит от размера дома или квартиры.
Описание видео
На видео показано, как отрегулировать заслонку и как установить ее в вентиляционном канале:
Способ № 4: В ванной комнате
Обратная тяга является настоящей проблемой в ванной комнате, так как холодный воздух и сниженная температура препятствуют гигиене и снижают комфорт.
Чтобы сохранить эстетичный вид помещения, можно установить плоские воздуховоды 200х60 мм под подвесным потолком – это наиболее оптимальный размер. Если вы возьмете меньший размер, это может повлиять на качество.
Лучше не полагаться на естественную вентиляцию в ванных комнатах и туалетах. Даже если нет обратной тяги, влаге и запахам требуется много времени, чтобы выйти наружу. Поэтому лучшим решением является вентилятор с обратным клапаном. Их можно приобрести по отдельности или в виде готового гибрида. Если вы собираетесь установить вентилятор и обратный клапан в адаптер, лучше всего примерить их в магазине.
Установка тройника
Тройники обеспечивают бесперебойную вентиляцию и позволяют успешно комбинировать различные типы вентиляции. Только таким образом вентиляционный канал может занимать две комнаты вместо одной – например, кухню и ванную. Это позволяет установить клапан на тройник. Это несложно сделать – просто вставьте фильтр в конструкцию и закрепите силиконом.
В старых домах воздуховоды были рассчитаны на меньшую пропускную способность и не справляются с большими объемами воздуха в современных высокоэффективных вытяжках. Вентиляционный обратный клапан помогает организовать воздухообмен, приемлемый для помещения. Он помогает изменить количество выходящего воздуха и пропускает воздух только однонаправленно, предотвращая обратный поток. Она предотвращает проникновение запахов и загрязняющих веществ из соседних помещений, а также препятствует выносу наружу пыли, пуха и насекомых.
Причины просроченных черновиков
Иногда помещение невозможно проветрить из-за того, что возвратный воздух из вентиляционного канала смешивается с запахами и всевозможными другими запахами. Это происходит, когда объем поступающего и выходящего воздуха не сбалансирован из-за засорения или сужения общего вентиляционного канала. Кроме того, из-за установки мощных вентиляторов в других квартирах, отработанный воздух не успевает выводиться наружу и возвращается из других помещений. Чаще всего страдают верхние этажи. Поскольку воздуховоды кухни и ванной комнаты соединены, вентилятор для ванной комнаты, установленный в вашей квартире, будет вызывать обратный ток в сторону кухни.
В старых домах воздуховоды были рассчитаны на меньшую пропускную способность и не могут справиться с большими объемами воздуха в современных высокоэффективных вытяжках. Вентиляционный обратный клапан помогает организовать воздухообмен, приемлемый для помещения. Он помогает изменить количество отработанного воздуха и пропускает воздух только однонаправленно, предотвращая обратный поток. Он предотвращает проникновение в квартиру всевозможных запахов из соседних квартир, а также пыли, пуха и насекомых с улицы.
Решение совсем другое – перекрыть путь любым воздушным потокам снаружи, но так, чтобы не препятствовать свободному выходу воздуха наружу. Вентиляционный обратный клапан эффективно решает эту проблему. Давайте подробнее рассмотрим это простое, но очень полезное устройство.
Однако сначала стоит понять, почему из вентиляционных каналов могут исходить неприятные запахи.
Возможные причины сквозняков в спине
Чтобы понять, почему воздух может уходить в дом через вентиляционные отверстия, важно понять, как устроена система вентиляции жилого дома.
Существует несколько возможных систем.
Типичная система вытяжной вентиляции в многоквартирном доме выглядит следующим образом.
а. Каждый вентиляционный канал имеет свой собственный вертикальный канал. Эти воздуховоды объединяются в пучки и проходят через крышу здания.
Очевидно, что при таком расположении взаимное влияние отдельных воздуховодов друг на друга минимально, но не исключено совсем. Основная проблема заключается в том, что сегодня вентиляция в многоквартирных домах практически не используется по этой схеме. От него отказались из-за увеличения этажности, так как система отдельных вертикальных воздуховодов стала слишком трудоемкой.
Эта схема активно используется в частных одноэтажных и малоэтажных зданиях, где возможности размещения отдельных воздуховодов не так ограничены.
Однако обратите внимание, что даже такая система не обеспечивает защиту от обратной тяги.
б. Схема, во многом схожая с предыдущей. Разница заключается в том, что воздух из отдельных воздуховодов поступает в пространство “теплого чердака”, откуда он выводится через общую трубу в атмосферу.
Взаимное влияние воздуховодов может быть более очевидным уже при таком расположении.
в. В настоящее время наиболее распространенной конструкцией вытяжной вентиляции является общий вертикальный вытяжной канал – вентиляционная шахта или ствол, к которому через отдельные каналы-спутники подключены вентиляторы. В зависимости от серии здания воздуховод может быть общим для всей квартиры (и, соответственно, для всего вертикального воздуховода) или могут использоваться два воздуховода – для кухни и для санузлов (ванной и туалета).
Хотя отвод не входит непосредственно в ствол, а соединен с ним наклонным или вертикальным участком (по этой причине часто называют схему “елочка”), взаимодействие каналов становится очень значительным. Это означает, что перелив слитой воды в помещение на другом этаже при определенных условиях вполне вероятен.
г. Горизонтальный коллектор с несколькими подсоединенными к нему воздуховодами. От коллектора отходит вертикальный воздуховод для вывода собранного воздуха через крышу в атмосферу.
Коллектор может быть один на весь квартирный стояк, а может быть два или более, обслуживающих несколько этажей от стояка.
Конечно, эта схема также очень чувствительна к взаимодействию воздушных потоков в разных каналах, подключенных к общему коллектору.
Существуют несколько различных вариантов, но обычно они являются производными от рассмотренных.
Таким образом, если вместо воздуха, выходящего через выход, начинает поступать воздух, что часто сопровождается неприятными запахами, улавливаемыми из общего коллектора или из выхода соседнего воздуховода (в вариантах а. и б.), возникает эффект “обратной тяги” или “обратной тяги”. Кстати, даже если запахов нет, радоваться рано – обратная тяга будет притягивать холодный воздух в помещение зимой, и при любых обстоятельствах нарушит работу всей системы вентиляции.
Для проверки тяги в вентиляции специалисты используют специальные приборы – анемометры, показывающие скорость перенаправления воздушного потока.
Что может вызвать сквозняк в спине? Причин много, и они очень разные.
- Естественная тяга, даже в идеальных условиях, сильно зависит от разницы высот между точкой выхода и устьем вертикального воздуховода. Поэтому его значения всегда выше на первом этаже, уменьшаются с увеличением высоты и минимальны или даже равны нулю на верхних этажах.
- Температура очень сильно влияет на уровень сквозняка. Точнее, разница температур между точкой входа воздуха и вертикальным выходом воздуховода. Даже хорошо работающая зимой система вентиляции иногда может преподнести очень неприятные “сюрпризы” в теплые месяцы.
- Другой проблемой, которую может вызвать температура, является значительное увеличение плотности воздуха на выходе из-за интенсивного охлаждения, что приводит к образованию “воздушной пробки”. В таких условиях тяга ослабевает или даже “опрокидывается” – холодный воздух поступает через вентиляционные отверстия на верхних этажах, а “ароматы” с нижних этажей становятся “общими” для средних этажей.
- Засорение воздуховодов приводит к потере тяги. Воздух, удаляемый из квартир, естественно, насыщен влагой и всевозможными кухонными испарениями. Эта смесь может оседать на стенках воздуховода, которые затем забиваются пылью, постепенно приводя к уменьшению сечения воздуховода. Если службы вентиляционной системы не выполняют свою работу должным образом, неудивительно, что тяга постепенно ослабевает.
Бывают и еще худшие ситуации – после проверки шахт оказывается, что они частично или полностью завалены строительным или ремонтным мусором, или в результате разрушения кладки на крыше.
- На состояние тяги также могут активно влиять внешние условия, например, сильный ветер, так как в большинстве случаев кожухи вентиляционных труб в многоэтажных зданиях не оборудованы качественными дефлекторами. В других случаях в непосредственной близости от дома росли или вырубались деревья, велось строительство или снос. Другими словами, головка вентилятора по какой-то причине оказалась в зоне ветра, что влияет на тягу в общем канале.
- Другая причина также очень важна для старых домов. Воздуховоды были спроектированы исключительно для естественной вентиляции, без учета возможности подключения устройств циркуляции воздуха. То есть, если кто-то в вертикальном воздуховоде подключил, например, вытяжку к общему воздуховоду (что является распространенным случаем), то при включении система становится разбалансированной. Воздуховод буквально переполнен отработанным воздухом, который не успевает вертикально выходить наружу и начинает поступать через вентиляционные отверстия к соседям.
Это, так сказать, внешние факторы. Однако недостаточная или даже обратная тяга может быть вызвана и причинами, лежащими непосредственно в квартире. Это в равной степени относится и к вашему собственному дому.
- “Золотое правило сбалансированной вентиляции заключается в том, что количество воздуха в жилище равно его оттоку через вытяжные каналы. Другими словами, если приток минимален или отсутствует, не стоит ожидать сквозняков в вентиляционных каналах. При повсеместном использовании сегодня металлопластиковых окон и герметичных дверей естественные пути воздуха в помещения блокируются, что означает, что вентиляция при закрытых окнах не будет работать как таковая. Эти проблемы решаются установкой вентиляторов непосредственно в окнах или их монтажом в отверстиях, просверленных в стенах.
В квартире или доме могут быть препятствия на пути воздушного потока (от воздухозаборников до выпускных отверстий). Например, плотно прилегающие и в основном закрытые двери без окон для циркуляции воздуха.
- Неконтролируемые сквозняки, особенно в ветреные дни, могут привести к совершенно непредсказуемой ситуации. Может возникнуть ситуация, когда в зоне воздуховода создается отрицательное давление и возникает эффект обратной тяги со всеми ее “прелестями”.
- В домах и квартирах обычно владельцы устанавливают вентиляционные каналы, к которым подключаются сразу несколько отводов воздуха. Например, ванная комната и туалет, общая вентиляция кухни и вытяжка над плитой. Часто бывает так, что преобладание одного потока (принудительная вентиляция) влияет на другие, и воздух, который в идеале должен вентилироваться наружу, просто переливается в соседнее помещение.
В каждом из вышеперечисленных случаев на помощь приходит обратный клапан.
Однако необходимо очень правильно понимать следующее. Обратный клапан позволяет лишь избавиться от неприятных последствий обратной тяги. Однако это никак не решает проблему обратной тяги. То есть, если неисправность вентиляционной системы вызвана какими-то причинами, установка обратного клапана не освобождает владельцев от поиска путей ее устранения. Это, конечно, не повышает эффективность системы вентиляции.
Вентиляция, особенно в жилых зданиях, представляет собой сложную и многокомпонентную систему. В большинстве случаев воздух циркулирует и выводится за счет разницы давлений. Иногда избыточная влага и запахи не уходят, а возвращаются. Вентиляционный обратный клапан используется для устранения подъема тяги.
Многие факторы способствуют возникновению проблем с вентиляцией: установка электрических вытяжек, установка герметичных пластиковых окон, а также дефекты и ошибки в проектировании системы. В результате естественный поток воздуха не только замедляется, но и отклоняется назад. В ванной комнате это доставляет большие неудобства – в помещении остается сырость, а на кухне это может быть опасно.
Обратный клапан – это устройство, которое предотвращает возврат воздуха. Он пропускает выходящий поток, но как только возникает давление со стороны вентиляции, он закрывает проход. Клапан фактически не восстанавливает вентиляцию, но избавляет от влаги и запахов.
Установка требуется в следующих случаях:
- Нагрев плиты – когда плита работает, тяга в дымоходе увеличивается, вызывая обратную тягу в вентиляционной трубе;
- Неправильное расположение дымохода;
- Отсутствие приточного воздуха – из-за засорения или неисправности;
- Повторная синхронизация системы – например, если в одной квартире установлена сильная вытяжка, потоки воздуха в других квартирах замедляются и опрокидываются;
- Несколько вытяжных каналов – неправильно подобранный размер воздуховода в одном канале приводит к неадекватному воздуховоду в других каналах.
Конструкция и принцип работы
Обратный клапан для вентиляции прост. Это круглый или прямоугольный рама с подвижными лопастями – в форме лепестков, в форме бабочки, в форме жалюзи. Пока воздух выходит из помещения, жалюзи остаются в горизонтальном положении и не препятствуют потоку. Как только воздух начинает всасываться обратно, заслонка поворачивается и блокирует отверстие.
Заслонка часто сочетается с вентилятором. В этом случае принцип работы несколько иной. Когда вентилятор включен, заслонка открыта. Прибор гораздо быстрее удаляет из помещения излишки влаги, водяной пар и неприятные запахи. Когда устройство выключено, заслонка закрывает отверстие, блокируя естественный выход воздуха наружу.
Сфера применения
Вытяжка должна быть оснащена обратным клапаном, иначе сильный ветер снаружи будет переносить запахи и копоть обратно в кухню.
Если вы хотите Поддерживать естественную и принудительную вентиляцию На воздухозаборнике установлен тройник. Сюда входит вытяжка с обратным клапаном и обратным клапаном на втором входе. Такая конструкция предотвращает неравномерную тягу во время работы устройства и при естественной вентиляции.
Ванные комнаты и санузлы обычно оснащены собственными вентиляционными отверстиями. На входе установлен обратный клапан. Воздух выходит естественным путем, но при наклоне клапан перекрывает обратный поток. Если туалет имеет только канал, как в старых домах, клапан устанавливается не на входе в туалет, а в канале между ванной и туалетом.
Он также используется в более сложных случаях, когда только кухня оборудована люком. Вытяжные каналы направлены в туалет и ванную комнату, а также на кухню. Устройства устанавливаются в трубу, идущую от ванной комнаты к карнизу, над ее куполом сооружается тройник, а выход наружу оснащается решеткой с обратным клапаном. В противном случае запахи из разных помещений будут оставаться в одной комнате, что недопустимо.
В жилых комнатах это обычно не является проблемой: открытые окна обеспечивают вентиляцию. В частных домах, однако, комнаты и подвалы также имеют свои собственные вентиляционные каналы. В каждом из них необходимо установить обратный клапан.
Читайте далее:
