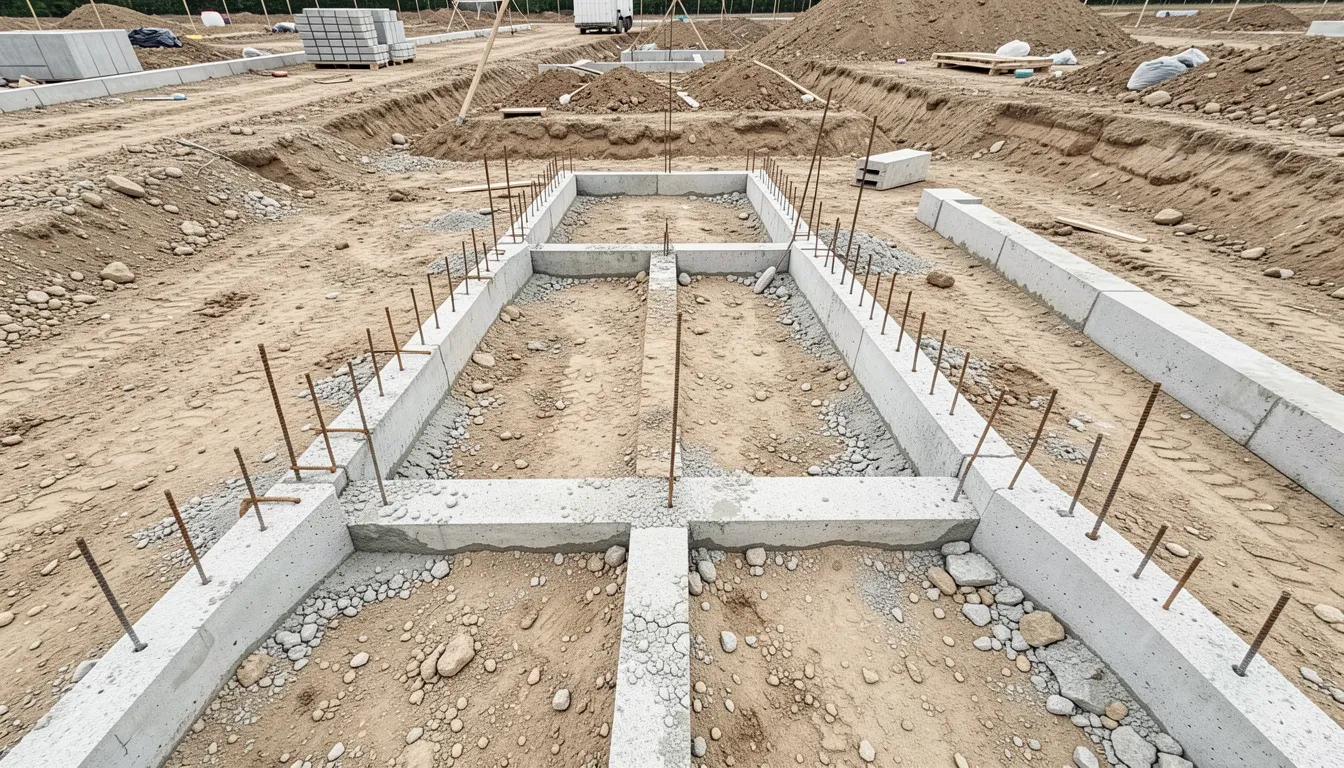

Как выложить фундамент дома своими руками - Советы домашнему мастеру о ремонте и строительстве

Расположение фундамента определяет положение будущих стен здания и размеры помещений.

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже перечислены проблемы, которые могут возникнуть, если вы неправильно выполните разметку или вообще пренебрежете ею:

Геометрические размеры здания неправильные;
Неточность угловых размеров;
Неисправность несущих конструкций, вызванная отклонением фундаментов и стен от проектных размеров;
Если используются сборные плиты, их элементы, изготовленные в соответствии с проектными значениями, могут не соответствовать существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

Разметка контура фундамента дома позволяет установить опорные конструкции строго в соответствии с принятым решением.

Расположение фундамента определяет положение будущих стен здания и размеры помещений.

Мы решили, где на участке будет построен фундамент. Мы подготовили все необходимые инструменты и материалы. Теперь необходимо определить базовый угол, который определит направление будущей стены. В этот момент следует установить молоток и вбить его в колышек. Затем, отойдя от колышка на 1-2 метра, устанавливаем “скамейку”.

Закладка фундамента для дома. Рассказано пользователями форума

Тот, кто регулярно читает forumhouse.ru, знает, что надежность фундамента дома во многом определяет срок службы дома и комфорт проживания в нем.

Одним из важнейших этапов строительства, который напрямую влияет на качество фундамента, является правильная разметка фундамента.

В последние годы для этих целей все чаще используются современные измерительные приборы.

Теодолит, лазерный уровень или лазерный спиртовой уровень значительно облегчают строительные работы.

Каждому строителю понадобятся базовые навыки, чтобы выложить фундамент вручную.

Как начать закладывать фундамент?

Первое, что приходит в голову, – это придумать колья, взять прочную проволоку, рулетку, понять, как работает спиртовой уровень, а затем можно приступать к разметке фундамента.

Как установить точку отсчета для фундамента

Чтобы правильно разметить фундамент здания, необходимо составить план, включающий два последовательных шага:

1) Независимо от того, нужен ли вам фундамент на фундаменте, свайный или плитный, сначала необходимо установить точные границы участка.

2. затем на листе бумаги правильно соотнести фундамент с участком. Необходимо заранее продумать расположение предполагаемых хозяйственных построек, расстояние до соседского забора, септика, колодца или скважины. И только после этого можно переходить к маркировке “натурой”.

Этот шаг позволит вам соблюсти требования СНиП 30-02-97, который регламентирует расстояние дома от границ соседнего участка.

О минимально допустимых расстояниях между соседними домами вы можете узнать в этой теме.

Гекс:

– Я начал с разметки в 5 метрах от красной линии на границе участка.

Для разметки вам понадобятся:

рулетка;
струна – моток прочной веревки или лески;

Для разметки фундамента лучше всего подходит шпагат. На фоне травы или почвы леска визуально исчезает, а белый шнур хорошо виден.

колья;
Деревянная рама или, как ее еще называют, “скамейка”.

Почти профессионал:

– Для шнурка лучше использовать капроновую нить толщиной 1,5-2 мм, так как она хорошо тянется и не провисает.

Виталий:

– Для разметки основы я использовал полипропиленовую нить толщиной 1 мм. Он очень прочный.

Как разметить с помощью “скамейки”.

Скамейка” значительно упрощает и ускоряет разметку. Это приспособление легко сделать своими руками, оно изготавливается из двух деревянных стоек. Нижние концы заостряются, а в верхней и средней частях прибиваются два горизонтальных бруска. Для большей устойчивости к стойкам под углом прибиваются две упорные доски. Это образует треугольное основание. В перемычку вкручиваются два самореза, а затем к ней крепится струна.

Простой, небольшой фундамент можно правильно разметить, просто вбив колья. Однако если речь идет о сложной конструкции – для большого дома – необходимо “основание”, с помощью которого закладывается фундамент.

Количество “подножий” увеличивается прямо пропорционально сложности фундамента.

Закручивая или выкручивая саморезы в поперечине на разном расстоянии друг от друга, можно регулировать ширину между струнами в соответствии с шириной площадки фундамента дома.

Проверка геометрии

Мы решили, где на участке будет располагаться фундамент. Мы подготовили все необходимые инструменты и материалы. Теперь нам нужно определить угол основания, который определит направление будущей стены. В этом месте следует установить и вбить кол. Затем на расстоянии от 1 до 2 метров от колышка устанавливаем “скамейку”.

Это углубление необходимо для того, чтобы во время земляных работ (для фундамента и т.д.) рама не мешала копать, маневрировать оборудованием и не падала в вырытую траншею. Ширина котлована также делается с запасом по отношению к ширине фундаментной ленты, чтобы обеспечить свободную установку опалубки!

После установки скамьи струна крепится саморезом. Затем измерьте необходимое расстояние от шпильки. Его длина обычно равна самой длинной стене дома. Вставьте и вбейте в это пространство второй колышек, установите вторую “скамейку” на том же расстоянии от колышка, что и первая, и протяните через нее веревку.

Виталия:

– Оставьте установленный распределитель на месте до завершения всех фундаментных работ. Благодаря углублению в фундаменте канат можно вытащить и натянуть при необходимости.

Дятьково, Москва:

– Если скамеек много, не вытягивайте все точки сразу. Большое количество веревок только усложняет работу.

В самом начале разметки важно сделать прямой угол между предполагаемыми стенами. Если этого не сделать сразу, то недосмотр может привести к катастрофическим последствиям.

EvgeniyT79:

– Прежде чем приступить к рытью траншеи, тщательно … тщательно измерил все диагонали фундамента.. Размеры совпадали. Но после установки опалубки оказалось, что одна сторона фундамента на 40 см меньше другой!

Гудок:

– Это называется равнобедренной трапецией. При такой форме, даже если все диагонали конгруэнтны, основание все равно будет кривым.

Трапеция, стороны которой равны, называется равнобедренной трапецией. У равнобедренной трапеции диагонали одинаковы, но углы не равны 90 градусам.

Как получить прямой угол

Для этого вспомните теорему Пифагора: квадрат антипараллели правильного треугольника равен сумме квадратов катетов.

Чтобы найти прямой угол при построении графика, используйте формулу: 3² + 4² = 5².

Формула выглядит следующим образом:

Если отмерить с одной стороны фундамента – 3 метра, а с другой – 4 метра, то под углом 90 градусов диагональ между ними составит – 5 метров.

Используя эту пропорцию, вы можете определить прямые углы всех сторон.

Гекс:

– Я попробовал прямые углы с помощью лазерного нивелира, но диагонали оказались проще и точнее.

Чтобы легче было определить прямой угол, можно сделать треугольник с соответствующими сторонами из досок или сварить вместе отрезки арматуры.

Самое главное – семь раз отмерь и один раз копни!

Читайте на FORUMHOUSE, как правильно разметить фундамент и избежать ошибок. Все, что вам нужно знать о разметке котлована, вы найдете в этой теме.

Читайте о том, как исправить ловушки в доме, который вы купили, а наше видео покажет вам, как переделать проблемный фундамент под старым домом.

В варианте со столбиками разница в разметке заключается только в том, где размещаются столбики. После того как они будут закопаны и цоколь установлен, необходимо сделать вторую разметку с помощью двухуровневого оклада. Для этого закрепите оба шнура по периметру на уровне перемычки. Затем следует верхняя вспышка.

Разметка фундамента для сауны:

Маркировка

Пренебрежение оценкой или серьезные ошибки повлекут за собой следующие последствия:

Готовые элементы не вписываются в существующие размеры;
Нарушения структуры приводят к сбоям в ее функционировании;
Значительные погрешности измерений;
Геометрия здания нарушена.

Эти метки позволяют установить все опоры в полном соответствии с проектом.

Измерьте диагональ фундамента как можно точнее – только с помощью специальных инструментов и материалов:

стержни, колья и длинные колья;
струна, рулетка, спиртовой уровень, угловой утюг;
гвозди или другие средства крепления струны.

При строительстве большого количества зданий неплохо приобрести выравниватель. Это устройство значительно ускоряет и облегчает работу.

Методы маркировки

Как правильно разметить фундамент под дом – пошаговые инструкции для всех вариантов строительства очень похожи. Самый простой вариант – это строительство из плит, где вам нужно указать только стороны и углы.

Для строительства полосы необходимо выполнить следующие действия:

Определение первой точки. Это любой угол будущего строения. Необходимо определить внешнюю сторону, чтобы на чертежах структура была связана с параметрами участка/объекта на нем.

После определения точки строится угол: на одной стороне откладывается величина, кратная 3 (можно больше, тогда будет меньше погрешность), на другой – 4. Угол равен 90 градусам, измеряется между концами отрезков, в данном случае диагональ равна 5 метрам. Если параметры не совпадают, необходимо будет выровнять угол.

Измерения производятся с помощью кольев и обрешетки. Эта конструкция используется только для внешней стороны, внутренняя сторона обозначается струной, она крепится к обновке. Внешняя деревянная обшивка может быть рваной или цельной.

Баллы отсрочки по 2-й и 3-й стене определяются. Подготавливается угол 90 градусов и проверяются измерения. Вехи вбиваются в точки.
Четвертая точка определена.Четвертая точка – это конец контура построения. Угол проверяется.

Диагонали проверены. Рисунки должны быть точно такими, как показано на рисунке. Для квадратного и прямоугольного дома диагонали равны.
Вдоль внешней ставка фиксирована.Вдоль внешней стороны колышков натягивается струна.
На прищепках Горизонтальные планки прибиваются к дюбелям Горизонтальная планка прибивается к колышкам (сверху или посередине).
Внутренний контур обозначен – По ширине конструкции нанесены отступы и обозначены используемые материалы.
Проверьте диагонали, углы..
Размечаются внутренние стены.Размечаются внутренние стены и углы, проверяется выравнивание стен и углов снаружи.

По окончании измерений снимается верхний слой почвы и производится выемка грунта. Если строится подвал, то выкапывается котлован необходимых размеров. Внутренняя разметка необходима только после завершения земляных работ.

Как выполнить разметку для фундаментов с другими типами конструкций? Процедура практически ничем не отличается от реечной конструкции. Однако для других вариантов процесс будет несколько сложнее, так как маркировка требует установки опорных точек на расстоянии не более двух метров между ними. Для конструкции столба/ленты внешний контур делится по теореме Пифагора, затем делается отступ по ширине конструкции и отмечается внутренняя часть.

В варианте со столбами разница в разметке заключается только в расположении столбов. После опускания столбов и установки цоколя необходимо провести вторую разметку с использованием двухуровневого оклада. Для этого закрепите оба шнура по периметру на уровне перемычки. Затем производится верхняя прошивка.

Корд может поддерживаться обрезками деревянных реек достаточной толщины или стальной арматурой длиной не менее одного метра. Чтобы предотвратить самопроизвольное выдергивание из земли, колья следует вбивать не менее чем на половину их длины.

Особенности и нюансы маркировки фундамента

Поскольку многие строительные операции для снижения общей стоимости работ будущие домовладельцы стараются делать своими руками, о том, как спланировать фундамент для дома, следует рассказать более подробно.

После того как вы определили расположение вашего будущего дома по отношению к существующим строениям на этом и соседних участках, а также по отношению к забору, можно приступать к закладке фундамента. Начните с установки первого кола для определения одного из углов будущего фундамента.

В качестве опоры для струны можно использовать куски деревянных реек достаточной толщины или стальную арматуру длиной не менее одного метра. Колышки следует вбивать не менее чем на половину их длины, чтобы предотвратить самопроизвольное выдергивание из земли.

Привяжите веревку к первому установленному колу. Отмерив необходимую длину, равную одной стороне будущего фундамента, установите второй кол. Направление первой струны выбирается либо в соответствии с направлениями сторон света, используя компас, либо в соответствии с направлением границ участка. Последний вариант предпочтительнее на небольших участках.

Следующий шаг – установка третьей стойки. В большинстве случаев его следует располагать так, чтобы стороны фундамента образовывали прямой угол. Чтобы правильно разметить его на строительной площадке, нужно вспомнить основы геометрии – теорему Пифагора, согласно которой квадрат большей стороны правильного треугольника равен сумме квадратов других его сторон.

В нашем случае самая длинная – это диагональ (отрезок, соединяющий противоположные углы) нашего фундамента, а более короткие отрезки – его стороны. Путем несложных вычислений мы определили, что длины сторон прямоугольного треугольника относятся друг к другу как 3:4:5. На практике это применяется следующим образом:

На первой струне в трех метрах от углового колышка завяжите узел или привяжите ленту яркого цвета;
На второй струне отложите 4-метровый отрезок и отметьте его таким же образом;
Натяните вторую опору необходимой длины в соответствии с проектом и проверьте расстояние между метками на расстоянии 5 метров с помощью рулетки, затем вбейте третий кол.
Четвертый последний кол устанавливается на равном расстоянии от первого и третьего, установленных ранее. Расстояние до этого кола определяется длиной сторон будущего фундамента.

Весь процесс лучше выполнять с напарником, так как своими руками довольно сложно правильно разметить место для фундамента.

Гораздо проще разметить фундамент с помощью лазерного нивелира. Этот инструмент создает два взаимно перпендикулярных пучка света на горизонтальной плоскости. Лазерный уровень используется при строительстве фундаментов следующим образом:

Как и в первом варианте, в землю вбивается первый кол;
над ним на штативе устанавливается нивелир, который располагается на проекции перпендикулярных балок;
используя рулетку или лазерный дальномер, отметьте необходимую длину сторон фундамента и установите струнные опоры;
от любого из них, пометьте последующие стороны аналогичным образом.

Обратите внимание, что большинство лазерных уровней не позволяют лучам быть хорошо видимыми при ярком свете. Таким образом, в работу внесены некоторые исправления. Этот этап лучше выполнять в сумерках, так как днем практически невозможно правильно разметить ленточный фундамент для дома с помощью лазерного уровня.

После того как все колья и линии установлены по периметру, необходимо проверить правильность разметки. Для этого можно разметить диагональ фундамента. Правильный прямоугольник должен иметь равные диагонали. После проверки можно приступать к дальнейшей работе на участке.

Поэтому в этом обзоре мы не только рассмотрели, как сделать разметку фундамента тем или иным способом, но и объяснили некоторые основные нюансы при выполнении этого вида работ. Помните, что ошибки, допущенные в начале строительства, исправить будет практически невозможно.

Очень простой способ сделать макет в виде прямоугольника с углами 90⁰. Самое главное, что нам понадобится, – это струна, которая не растягивается, и точность измерений, сделанных с помощью рулетки.

Инструкции по определению прямоугольного фундамента

Метод 1 – Правила золотого треугольника (правило Пифагора)

Возьмем пример построения прямоугольного основания 6х8 м с помощью Золотого треугольника (пасьянс Пифагора).

1. отметьте первую сторону фундамента. Это самая простая часть построения нашего прямоугольника. Самое главное, что нужно помнить, это следующее. Если мы хотим, чтобы наш фундамент (дом) был параллелен одной стороне забора или другого объекта на участке или за его пределами, мы устанавливаем первую линию нашего фундамента на равном расстоянии от выбранного объекта. Мы описали эту процедуру выше. Для размещения первой линии можно использовать колья, прочно закрепленные в земле, но лучше всего использовать для этой цели обнос. Вот что мы будем использовать. Расстояние между досками с этой стороны составит 14 м: 3 м между плитами и будущими углами и 8 м для фундамента.

2. нанизываем вторую нить как можно перпендикулярнее первой. Идеальной перпендикулярности трудно добиться на практике, поэтому на чертеже мы также обозначили ее как слегка наклонную.

Свяжите две нити вместе в точке пересечения. Это можно сделать с помощью скобы или клейкой ленты. Самое главное, чтобы она была плотной.

4. постройте прямой угол, используя теорему Пифагора. Постройте прямой треугольник с углом 3 м на 4 м и противолежащий прямоугольник 5 м. Начните с измерения 4 метров на первой струне от места их пересечения и 3 метров на второй струне. Сделайте отметку на струне с помощью ленты (булавки для одежды и т.д.).

5. соедините две метки измерительной лентой. Закрепите один конец измерительной ленты на отметке 4 метра и направьте к отметке 3 метра на другой струне.

6. если мы имеем правильный треугольник, то два знака должны пересекаться на расстоянии 5 метров. В нашем случае отметки не совпали. Поэтому мы перемещаем струну, в данном случае вправо, пока отметка 3 м не совпадет с отметкой 5 м на ленте.

В результате получается прямоугольный треугольник с углом 90° между двумя веревками.

8. вам больше не нужны метки и вы можете их удалить.

9. перейдите к построению прямоугольника. Измерьте длину сторон нашего фундамента по двум шнурам, 6 и 8 метров соответственно. Затем пометьте оба шнура.

10. натяните третью струну как можно перпендикулярнее к первой струне. Закрепите оба шнура на высоте 8 метров.

Натяните четвертый шнур как можно перпендикулярнее второму шнуру. Закрепите оба шнура на высоте 6 метров. 12.

Отметьте третью струну на расстоянии 6 метров, а четвертую – на расстоянии 8 метров.

Для получения прямоугольного четырехугольника в нашем случае необходимо, чтобы обе отметки на третьей и четвертой струне совпадали. Для этого перемещайте оба шнура до тех пор, пока метки не соединятся.

14 Наконец, если все измерено правильно, у нас должен получиться правильный прямоугольник. Давайте проверим правильность этого, измерив диагонали.

15. Измерьте длину диагоналей. Если они такие же, как в нашем случае, то мы имеем дело с обычным прямоугольником. В равнобедренной трапеции диагонали имеют одинаковую длину. Но у нас есть один известный угол 90⁰, а в равнобедренной трапеции таких углов нет.

Метод 2: Решетка

Очень простой способ сделать метку в виде прямоугольника с углами 90⁰. Самое главное, что нам понадобится, – это струна, которая не растягивается, и точность измерения рулеткой.

1 Отрежьте куски бечевки, которые понадобятся для разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Для правильного построения прямоугольника нам также нужны равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (точка Пифагора, описанная выше). Также необходимо взять запасной отрезок бечевки для крепления.

2 Присоединитесь к нашей “сети”, как показано на рисунке. Соедините стороны диагоналями в 4 точках на углах. Сами диагонали не обязательно должны быть закреплены в точке пересечения.

3. Натяните первую струну (точки 1 и 2). Закрепите их прищепками. Очень важно, чтобы колья были прочно установлены в земле, чтобы они не вырвались при растяжении нашей конструкции. Это важный момент, который необходимо учитывать.

4 Угол натяжения 3. Главное условие – чтобы струна 1-3 и диагональ 2-3 не провисали и были максимально натянуты. Когда штифт закреплен в точке 3, угол в точке 1 равен 90°.

5 Затяните угловой кронштейн 4 и установите колышек. Убедитесь, что струна в точках 2-4, 3-4 и по диагонали 1-4 не провисает и максимально натянута.

6 При выполнении всех условий должен получиться прямоугольник с углами, максимально близкими к 90⁰.

Поэтому, если вас интересует разметка фундамента своими руками впервые, видео, фото и текстовые материалы на эту тему в сети желательно просмотреть несколько раз. Кроме того, желательно прибегнуть к помощи опытных строителей, чтобы контролировать свои действия.

Как мне самому сделать разметку фундамента?

К работе над фундаментом следует приступать только после того, как у вас будет полный проект дома со всеми необходимыми схемами и расчетами. Здесь указывается не только тип фундамента (ленточный, свайный или свайно-ростверковый), но и его подробный чертеж. Тогда достаточно строго следовать этому рисунку, и разметка под фундамент своими руками заканчивается отличным результатом. Все разметки, которые есть на чертеже, должны быть перенесены на землю, где будет стоять дом.

Не забудьте учесть масштаб чертежа, он всегда указан на каждой странице чертежей. На первый взгляд, неопытному в строительной сфере человеку может показаться, что разметка контура фундамента – это легкий и быстрый этап работы. Это верно лишь отчасти, поскольку на этом этапе необходимо проявлять большую осторожность и ответственность. Разметка на стенах должна быть точна до сантиметра, а каждый угол должен составлять ровно 90 градусов. Ошибка на этом этапе означает неминуемую потерю этого здания и строительство нового. Умножьте ваши затраты на два, и вы будете работать с особой тщательностью.

Разметка фундамента своими руками Всегда нужно быть максимально точным, но это особенно актуально для строительных площадок, использующих сборные конструкции в качестве строительного материала. Они используются для строительства сборных каркасных домов, компоненты которых изначально имеют стандартные размеры. Их нельзя отрегулировать или растянуть на месте, чтобы они красиво и правильно сидели на сборном фундаменте, который должен быть изготовлен точно по чертежам.

Сделанный своими руками фундамент равномерно распределит нагрузку на основание при условии правильной разметки и соблюдения технологии монтажа.

Полезные советы.

Следующие советы помогут вам заложить фундамент для дома своими руками:

перед закладкой фундамента проверьте, соблюдены ли расстояния от красной линии и границ участка, предусмотренные разрешением на строительство;
Чтобы линии были как можно точнее, рекомендуется использовать колья небольшого диаметра – лучше всего отрезки арматуры диаметром 10-12 мм, которые легко вбиваются в землю и прочно к ней прилипают;
Струна должна быть хорошо закреплена, чтобы она не отклонялась под воздействием высокой травы и т.д;
Нитку не следует снимать до тех пор, пока траншея не будет выкопана, чтобы не потерять точность разметки;
На этапе установки опалубки и после заливки бетона или при возведении фундаментов необходимо проверить диагонали, чтобы убедиться, что возведенный дом имеет прямые углы и прочно стоит на фундаментном основании.

Самодельный фундамент равномерно распределит нагрузку на грунт при условии правильной разметки и правильной техники монтажа.

Отмерьте расстояние 10 м от точки 1 в сторону точки 2 (ориентир от угла до дома) – вбейте кол (точка 1′). Еще через 10 м (длина дома) вбейте второй кол (на расстоянии 2′). Отмечены два угла дома.

Построение прямых углов

Используйте правило Пифагора. Если в правильном треугольнике один катексис треугольника равен трем, а другой – четырем, то длина противолежащего прямоугольника равна пяти. Как это использовать?

Я сделал себе простой “транспортир” из бечевки. Берем кусок веревки и три куска арматуры. Привяжите бечевку к первой арматуре. Через три метра привяжите вторую арматуру (с помощью клейкой ленты). Отмерьте еще 5 метров и снова привяжите веревку к первой арматуре. Отрежьте лишнюю веревку.

Закрепите “второй” якорь (лентой) в точке, от которой будет откладываться прямой угол. Вставьте следующую арматуру вдоль линии, от которой я опустил прямой угол (струна натянута). Отложите третью арматуру в сторону так, чтобы оба шнура были натянуты – перпендикулярность готова.

Разметка – это первый этап строительства. Его важность невозможно переоценить, скорее как часть подготовительной работы. Интересно отметить, что знания разметки под прямым углом достаточно для большинства строительных работ. Во всех остальных случаях их можно использовать, и качество останется высоким. Перед маркировкой необходимо выполнить определенные подготовительные действия. Одним из самых важных из них является подготовка участка. Удалите весь мусор и траву и выровняйте поверхность для облегчения дальнейшей работы.

Характеристики

Разметка – это первый шаг в процессе строительства. Ее следует считать не столько подготовительной, сколько строительной работой, так как ее важность невозможно переоценить. Интересно отметить, что для большинства конструкций достаточно знать прямоугольную разметку. Во всех остальных случаях их можно использовать, и качество останется высоким. Перед маркировкой необходимо выполнить определенные подготовительные действия. Одним из самых важных из них является подготовка участка. Весь мусор и трава должны быть удалены, а поверхность выровнена для облегчения дальнейшей работы.

Маркировка имеет свои правила, и любое строительство должно осуществляться только на основе этих правил. Несоблюдение этих правил приведет к тому, что фундамент дома будет плохо выложен. Он может быть сильно перекошен или углы могут быть неровными. Особенно сложно выложить наклонный или неровный участок. В таких случаях следует уделить внимание выбору правильного типа фундамента, иначе сам дом не будет ровным.

Разметку этого типа фундамента лучше доверить профессионалам, так как при этом придется учитывать побочные факторы, такие как допуски по высоте и другие.
