Какие аппараты для безэлектродной сварки существуют - Советы домашнему мастеру о ремонте и строительстве

Стоит отметить, что сварочный генератор, работающий на бензине, имеет хорошие параметры тока, что влечет за собой высокое качество сварочных работ.

Типы сварочных аппаратов

Сварка является лучшим способом соединения металлических деталей и используется человечеством уже более 100 лет. И если в недавнем прошлом сварка применялась для небольших работ, то сегодня она используется во многих областях, от электроники до строительства огромных сооружений. Сегодня разработано множество видов сварочного оборудования для соединения различных металлов. И у каждого из них есть свои преимущества и недостатки.

Сварочные инверторы широко используются в быту и в профессиональном производстве, несмотря на их высокую цену. Их главная особенность заключается в том, что они выпрямляют входное напряжение питания. Затем он преобразуется в переменный ток и подается на трансформатор. Поскольку генерируемое напряжение имеет высокую частоту (20-45 кГц), можно использовать трансформаторы небольшого размера и веса. Возможность работы с любыми материалами в любых условиях способствовала большой популярности этого типа сварочных аппаратов.

Для чего мне нужен сварочный аппарат?

Покупая машину для домашнего использования, убедитесь, что она работает от 220 В, а не от 380 В, как более мощные промышленные машины.

Если вы уже знаете, что будете выполнять большой объем работы и часто его использовать, стоит рассмотреть другие классы машин. Производительность вашего сварочного аппарата зависит от сила токаизмеряется в амперах. Чем выше значение, тем больше диаметр используемого электрода. Это также влияет на производительность машины.

Например, вы рассчитали, что для сварки электродом диаметром 4 мм вам нужен аппарат с силой тока 160 ампер. Теоретически это верно – для электрода диаметром 1 мм требуется около 40 А, а для электрода диаметром 4 мм – 160 А.

Однако практика показывает обратное – не стоит выбирать сварочный аппарат с мощностью “в плоть”. В противном случае он всегда будет работать на пределе своих возможностей, что быстро снизит его производительность и срок службы. Лучшее решение – добавить еще 30% к рассчитанному току.

Именно поэтому все сварочные аппараты делятся на 3 класса в зависимости от силы тока:

Отечественный – это устройства с током менее 200 А. Например, Ресанта САИ 160. максимальное значение тока для этой модели – 160А. Это означает, что такое устройство сможет справиться с деталями толщиной 4-6 мм. Они подходят для использования в гараже, коттедже или небольшой мастерской. Аппарат такого класса стоит рассмотреть, если вы будете использовать его редко и если скорость сварки не важна.

Полупрофессиональный – Они имеют максимальный выходной ток от 200А до 300А. Такие машины вполне подходят для использования на заводах и позволяют сваривать и резать металл практически любой толщины в производственных условиях. PRORAB MIDFIELDER 200 MOS относится к этому типу.

Профессионал – С максимальной силой тока 300 А, например, Сварог MIG 500. Сила тока этого аппарата составляет 500 А, что позволяет работать с деталями из низколегированной и низкоуглеродистой стали толщиной более 15 мм.

Сварка плазменным сварочным аппаратом возможна с конической дугой. Для этого используется необслуживаемый электрод, а для создания подходящей среды – инертный газ.

Классификация инверторов

Инверторы считаются самыми удобными и эффективными сварочными аппаратами. Высокая эффективность и небольшие размеры делают их универсальными для всех видов сварочных работ. Они являются самой быстрорастущей категорией среди всего оборудования. Они просты в использовании, даже новичок может освоить их через несколько часов. Сами устройства имеют небольшой вес и состоят из следующих основных компонентов:

Высокочастотный генератор импульсов
Трансформатор
Высокочастотный выпрямитель (переменный ток)
Шунт
Электронный блок
Выпрямитель (переменный ток) от сети

Мощность этих устройств и низкое энергопотребление делают их самыми востребованными продуктами на рынке.

Инверторы для MMA (ручной дуговой сварки металлов).

Их особенность заключается в том, что они профессиональны, надежны и малы по сравнению с другими. Они подходят для высококачественной, точной резки, наплавки и сварки металлов постоянным током. Эти инверторы в основном используются на строительных площадках, в мастерских и на заводах. Конструкция машины выполнена очень хорошо, поэтому машины ММА имеют высокую производительность (эффективность) и легко транспортируются.

Эти устройства всегда обеспечивают длительный срок службы при высоких нагрузках и используются в широком спектре сварочных работ. С помощью инверторов MMA можно производить сварку в домашних условиях, так как они подходят и для бытового использования, позволяя достаточно стабильно и эффективно работать при низком напряжении (160-250 В) абсолютно без потери мощности.

Инвертор для TIG (инертный газ)

Этот класс инверторов также называют аргоновыми инверторами, поскольку основным отличием этого типа TIG-сварки является использование вольфрама в инертном газе. Существует классификация методов сварки:

TIG-AC
TIG-DC
TIG-DC/AC
TIG (WIG)
Импульс ТИГ
TIG HF
Контакт TIG

Инверторы этого типа имеют стабильный источник питания. Хорошее проникновение металла и постоянная мощность плавления достигается за счет изменения напряжения, а не силы тока, при изменении длины дуги. Инверторная TIG обеспечивает безвредный процесс сварки и универсальное применение (подходит для всех металлов) с чистыми сварными швами.

Более того, можно вести сварку практически в любых условиях, соответствующим образом регулируя ток и добавляя необходимое количество присадок.

Как выполнять сварочные работы с помощью инвертора типа TIG:

Добавка выбирается в соответствии с требуемыми параметрами;
Устанавливается расход защитного газа (в зависимости от используемого газа и размера сварочной ванны);
Все поверхности деталей очищаются;
Воспламенение дуги;
Управление факелом;
Отклонение дуги исключено;
Сварка – это сварка.

При работе на постоянном токе обычно свариваются черные металлы и нержавеющая сталь. TIG с AC/DC используется для сварки алюминия. Этот инструмент обеспечит экономичный и аккуратный сварной шов, но процесс займет немного больше времени, чем полуавтоматический.

Читайте здесь о тонкостях и особенностях сварки TIG.

Инверторы для ручной (полуавтоматической) сварки

Принцип работы сварочных полуавтоматов основан на процессе сварки с помощью горелки, а также проволоки, подаваемой внутрь из специальной катушки. Металл соединяется с помощью электрической дуги. Компактный резак заменяет в этих инструментах рукоятку.

Газ, который подается через сопло из баллона, защищает сварочный инструмент от воздействия внешней среды. Инверторная сварка MIG/MAG позволяет выполнять очень точные и длинные швы. Это связано с непрерывной подачей добавки. Единственным недостатком является то, что сварочная ванна подвергается воздействию воздуха при работе на ветру.

Полуавтоматическая сварка отлично подходит для толстых металлов благодаря высокой производительности процесса. Тонкий металл также отлично подходит из-за низкой теплоемкости.

Инверторы для плазменной сварки и резки

Это устройство, в котором для плавки металла вместо электричества используется газ. Устройства этого типа обычно делятся на 3 разновидности:

Сварка. Специальная горелка используется для ограничения потока газа, который был бы оптимальным для сварки. Этот процесс обычно занимает слишком много времени.
Универсальный. Простой и удобный инструмент для сварки и резки металлов. Форма резака и регулятор расхода газа делают его удобным в использовании.
Кусачки. Специальная форма резака позволяет разрезать огромные конструкции на более мелкие куски. Принцип плазменной резки основан на обработке металла воздухом, который подается компрессором.

Качество сварных швов очень хорошее, но все же зависит от мастерства человека, выполняющего сварочные работы.

Недостатками этого инвертора являются длительное время процесса и большой диаметр зоны нагрева.

Плазменная сварка используется для очень твердых металлов. Этот метод редко используется в повседневной жизни. Этот метод является инновационным и позволяет значительно сократить время по сравнению с другими видами сварочного оборудования.

Плазменные сварочные аппараты делятся на 3 типа в зависимости от их мощности:

сильноточные устройства (свыше 150 А);
средний (25-150A);
микроплазмы (0,1 – 25 А).

Инвертор для плазменной сварки может сваривать сжатой дугой. Для этого используется необслуживаемый электрод, а для создания подходящей среды – инертный газ.

Как инверторы делятся в зависимости от их функций:

Для бытового использования.

Используйте для легкой работы “сделай сам”. Они питаются от обычной розетки 220 В. Ток в таких инверторах не превышает 120-200А.

Профессиональные инверторы

Используется для ремонтных работ, сборки рам. Они более надежны и обеспечивают большой ток 200-300 А. Их КПД выше по сравнению с отечественными инверторами, а качество сварки лучше.

Специализированные инверторы

Они используются для промышленных и масштабных сварочных работ. Это, например, прокладка трубопровода или строительство многоэтажного здания, моста и т.д.

При покупке сварочного оборудования стоит уточнить тип используемых силовых транзисторов. Их может быть только два: MOSFET и IGBT. Недостатком первого является то, что если один транзистор выходит из строя, вся машина перестает работать. Обычно МОП-транзисторы используются в недорогих моделях.

Что касается IGBT, то они долговечны и менее подвержены отказам. Они используются при производстве более новых и дорогих моделей. IGBT-транзисторы обеспечивают самый высокий уровень рабочих циклов.

Для сварки металлов используется широкий спектр сварочных аппаратов. Текущие цены можно найти в Интернете или в специализированных магазинах оборудования. Для конкретного металла требуется определенная модель.

Выбирайте тщательно и не спеша, и инструмент прослужит вам долгие годы. Чтобы не ошибиться, следуйте формуле: назначение – цена – качество – функциональность.

Не покупайте такой инструмент подержанным, так как это опасно. Проконсультируйтесь со специалистом, который знаком с таким оборудованием, и купите его там, где оно дешевле.

Это оборудование, которое принимает переменный ток из сети с частотой 50 Гц и изменяет его до 100 кГц. Кроме того, напряжение выпрямляется дважды. Наконец, сварка осуществляется при постоянном токе 30-300 А и напряжении 50-80 В, что способствует ровным швам, глубокому проплавлению, меньшему разбрызгиванию металла.

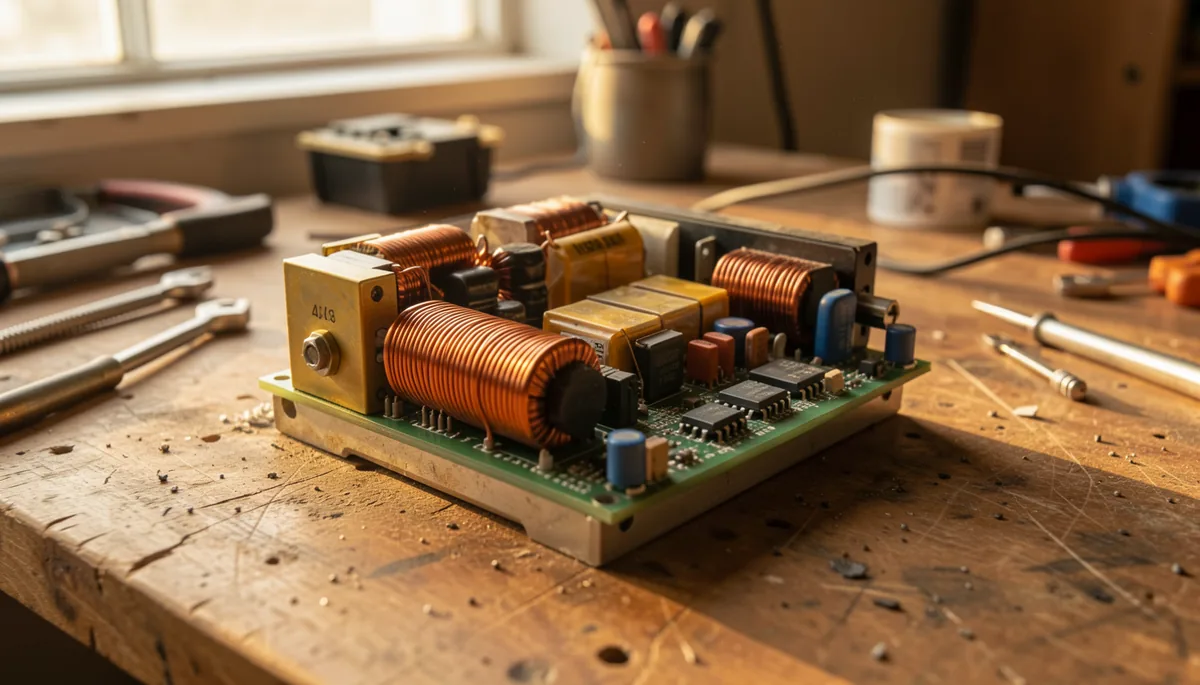

Различают сварочные аппараты по типу источника

Чтобы понять, какие бывают типы сварочных аппаратов, стоит знать, что оборудование делится в зависимости от типа источника тока и выполняемого сварочного процесса. Напряжение сети 220 В и 6-32 А не подходит для процесса сварки, поэтому его необходимо преобразовать. Для этого были разработаны следующие варианты.

Инверторы .

Это устройство, которое принимает от сети переменный ток частотой 50 Гц и изменяет его до 100 кГц. Кроме того, напряжение выпрямляется дважды. В конечном итоге сварка осуществляется при постоянном токе 30-300А и напряжении 50-80В, что приводит к ровным швам, глубокому проплавлению и меньшему разбрызгиванию.

Чтобы сделать это возможным, инвертор оснащен понижающим трансформатором, повышающим трансформатором и выпрямителем:

понижающий трансформатор;
выпрямительный блок (диодные мосты);
коммутатор;
транзисторы;
второй трансформатор.

Из аппарата выходят два кабеля, один из которых подключается к изделию, а другой – к электрододержателю. Преимуществами инвертора являются его компактные размеры по сравнению с другими источниками сварочного тока, небольшой вес (3-6 кг) и тихая работа (приятное шелестение электрической дуги).

Сварочный инвертор.

Сами инверторы делятся в зависимости от типа используемых в них транзисторов.

Мосфетные инверторы

Сварочные аппараты этого типа обычно дешевле из-за более простой конструкции инверторов Мосфета. Транзисторы были разработаны около 50 лет назад. Они надежны и хорошо преобразуют ток для сварки черных металлов. Но они весят больше, чем их собратья. Кроме того, для нормальной работы инвертора в электронной схеме (модели 180 A) должно быть около 20 таких транзисторов. Эти типы сварочных аппаратов имеют защиту от перегрева, которая сработает, как только температура достигнет 60 градусов, поэтому эти модели имеют низкий ПВ 30-40%. Свободная планировка и крупные детали облегчают доступ мастера во время ремонта.

Сварочный инвертор с транзисторами Мосфета.

IGBT-инверторы

Это более современное поколение транзисторов, которые устанавливаются в дорогие сварочные аппараты. IGBT весят меньше своих аналогов, а в инверторах на 180 А их требуется до 10 штук. Все это способствует еще более компактному сварочному оборудованию и снижению веса. IGBT-транзисторы перегреваются после 90 градусов, продлевая общий срок службы оборудования. С одной стороны, в таком сварочном аппарате меньше деталей, но с другой стороны, они очень маленькие, и заменить что-то сложнее.

Инвертор с IGBT транзисторами.

Выпрямители

Среди других типов ручных сварочных аппаратов выпрямители выделяются своей относительной дешевизной и способностью производить высококачественные сварные швы. Они берут ток 220 вольт из сети и понижают его через трансформатор до 40-80 вольт, при этом мощность возрастает до 200-400 ампер, в зависимости от мощности модели. Затем напряжение проходит через диодную сборку и выпрямляется. Конструкция имеет пусковые и защитные элементы.

Сварка осуществляется с использованием постоянного тока. Оборудование надежное и долговечное. Существуют версии для бытового и промышленного использования. Он подходит для сварки черных и цветных металлов, чугуна. Основными недостатками являются большой вес и крупные размеры. При сварке с ними остальная часть сети сильно “провисает”, и другое оборудование может работать неправильно.

Сварочный выпрямитель.

Трансформеры

Трансформаторы – самый дешевый тип сварочных аппаратов. Они состоят из двух обмоток: первичной и вторичной. Эти устройства работают по принципу магнитной индукции. Расстояние между обмотками увеличивает или уменьшает ток. Сварка осуществляется с использованием переменного тока. Эти машины подходят для соединения черных металлов. Они просты и надежны. Недостатками этого типа оборудования являются большой вес, громкий шум, большое количество брызг металла и большие размеры.

Сварочный трансформатор.

В моделях первого типа ток частотой 50 Гц, поступающий из розетки, выпрямляется, проходит через фильтр и преобразуется в переменный ток частотой до 100 кГц. Электрические параметры достигают значений 60 В и 200 А. Выбрав характеристики преобразователя частоты, можно установить режим работы.

Типы ручных сварочных аппаратов

Прежде чем остановить свой выбор на одной модели сварочного аппарата, необходимо выбрать правильный тип. Существует три основных варианта классификации. У всех типов есть свои плюсы и минусы, одни лучше для новичков, другие – для опытных мастеров.

Типы сварочных аппаратов для ручной сварки:

Тип трансформатора. . Он характеризуется достаточно высокой эффективностью, дополненной небольшой ценой и простой конструкцией. Однако устройства такого типа имеют большой вес, что затрудняет их транспортировку.
Сварочные выпрямители . Их основными преимуществами являются повышенные рабочие токи и стабильная горящая дуга. Недостатками являются большой вес устройств и высокое напряжение.
Инверторные блоки . Наиболее популярные устройства, которые характеризуются большим диапазоном регулирования, стабильными выходными значениями и малым весом. Недостатком является то, что эти устройства часто выходят из строя из-за загрязнения пылью.

Еще один недостаток: выходной ток и выходное напряжение сварочного трансформатора очень сильно зависят от характеристик входного напряжения. Если он ниже стандартного, выходной ток также будет ниже ожидаемого. И если входное напряжение “прыгает” (например, сосед решил сварить что-то в это же время) – сварка не будет работать вообще.

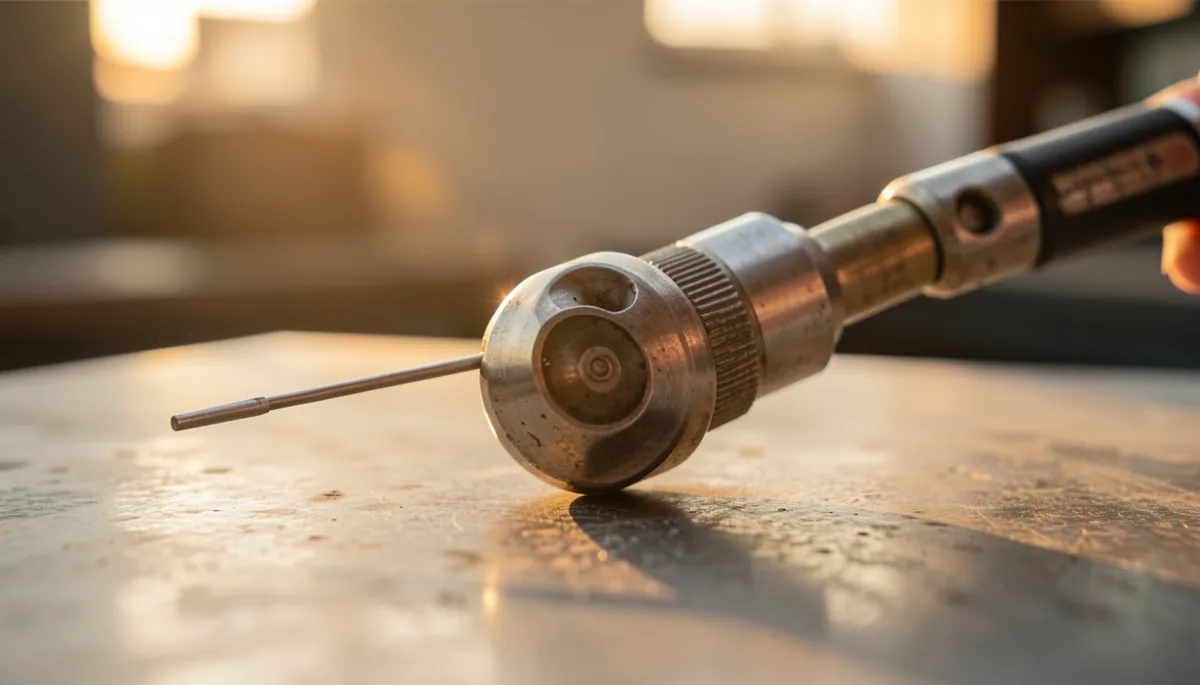

Метод сварки.

ММА. Ручная сварка расходуемым электродом. Наплавка образует шлакогазовую защиту над сварным швом после обжига, затрудняя доступ кислорода в сварочную ванну. Преимуществом этого метода является его простота и возможность использования электродов любой толщины. Недостатком является то, что шлак является хрупким и склонным к окислению и должен быть удален после остывания сварочной ванны. Если сварка выполняется за несколько проходов, шлак необходимо удалять после каждого шва, иначе прочность сварного шва значительно снижается. Различают сварку MMADC и MMAAC – постоянный ток и переменный ток соответственно. Это необходимо учитывать при выборе электрода, так как сварка “неправильным” электродом может быть затруднена или даже невозможна. Выбор электрода также важен при сварке цветных металлов – может потребоваться специальный электрод.

MIG/MAG. Сварка расходуемым электродом в инертном (MIG) или активном (MAG) газовом щите. Сваривать можно как черные, так и цветные металлы. Электрод (проволока) обычно подается автоматически из катушки в сварочном аппарате, поэтому сварка с помощью этого типа оборудования очень удобна. Недостаток: толщина электрода мала, и этот метод не подходит для сварки толстостенных заготовок. Однако для тонкостенных заготовок этот метод не имеет себе равных по качеству сварного шва. Однако это единственный метод, который практичен для листов толщиной менее 1 мм.

TIG. Сварка тугоплавким электродом в среде инертного газа. Используется для сварки цветных металлов. Поскольку сам электрод не плавится, источником металла для сварки обычно служат куски проволоки, вставляемые в зону плавления. Преимуществом является то, что можно использовать электроды различной толщины, что позволяет сваривать большие заготовки.

Диапазон, в котором устройство стабильно работает, составляет 180-240 В. Приближение к 210-230 В означает, что устройство было разработано для работы в “идеальных” условиях. Таких конструкций лучше избегать.

Лучший сварочный аппарат с выпрямителем

VD-306 SE предназначен для получения дуги и формирования сварного шва. Принцип работы заключается в преобразовании переменного тока в постоянный. Выпрямление осуществляется с помощью диодных мостов. Дуговая сварка осуществляется с помощью диодных мостов.

Объект оборудован принудительной вентиляцией. Силу тока можно плавно изменять. Стабильные характеристики дуги обеспечат хорошее механическое соединение. Оснащен колесиками для легкой мобильности.

Особенности:

Диапазон тока, A	60–315	Входное напряжение, В	380.0
Максимальная мощность, кВт	24.0	Диаметр электрода, мм	2–6
почта	1	Размеры, см	63.4×47.3×51
Холостой ход, V	70.0	Вес брутто, кг	96.0
РВ в точке безубыточности	60%

Преимущества:

стабильная работа дуги;
высококачественные сварные швы;
прочный корпус;
Небольшой размер и вес в своем классе;
Простое и быстрое подключение силовых кабелей.

Конс:

Не отмечено.

Рекомендуется оценить зарядное устройство по его функциональности:

работа с широким спектром металлов;
стабильность дуги;
время работы в течение рабочей смены;
цена.

Рейтинг:

VD-306 SE;
BlueWeld Omega 530 HD 819130;
БАРС ВД-306 3 x 380.

В приведенной выше аббревиатуре MIG (Metal Inert Gas) означает инертный газ (используется для сварки цветных металлов), а MAG (Metal Active Gas) – активный газ (подходит для сварки черных металлов).

Максимальный и минимальный сварочный ток, диаметр электрода

При выборе сварочного аппарата необходимо обратить внимание на его минимальные и максимальные характеристики по силе тока и диаметру электрода.

Сначала рассмотрим характеристики следующих сварочных токов.

Минимум

Наименьшая настройка, которую можно использовать во время работы. Она может варьироваться в зависимости от материала, толщины заготовки и модели используемого оборудования.

Определяется специальными таблицами. Однако высокий ток не очень хорош, поскольку создает грубый сварной шов, а при работе с тонкими материалами есть риск сделать отверстие в месте контакта вместо сварки нужных частей.

Поэтому при работе с тонкими материалами (до 2-3 мм) стоит убедиться, что сварка таким током возможна.

Максимальный

Наибольшее значение тока, которое сварочный аппарат может выдать во время работы. Чем выше значение, тем более толстые детали можно обрабатывать.

При выборе учитывайте, какие детали будут свариваться. При сварке более толстых материалов необходимо выбирать сварочный аппарат с соответствующими параметрами.

Оптимальный сварочный ток можно найти в таблице ниже. Малые машины имеют максимальный ток 100 A, а более мощные – 250 A.

Что касается электродов, необходимо также учитывать два параметра, касающиеся диаметра:

Минимум. Указывает наименьший параметр электрода, который можно использовать в сварочном аппарате. Этот параметр зависит от типа сварочного аппарата, материала и толщины свариваемых деталей. Не устанавливайте слишком высокое значение, так как толстый электрод может привести к большим повреждениям. Чтобы избежать ошибок, важно обратить внимание на тип работ, которые вы планируете выполнять, и принимать решение с учетом этого.
Максимум. Верхний предел диаметра электрода, который может быть установлен для сварочных работ. Определяется специальными таблицами. Большой диаметр может быть полезен для более толстых материалов. Поэтому перед покупкой необходимо проверить способность сварочного аппарата работать с оборудованием всех диаметров. Следует отметить, что максимальный ток и электрод не связаны между собой.

Наиболее часто используется диапазон электродов от 1 до 6 мм и более.

Максимальный сварочный ток, A

Максимальный диаметр используемых электродов, мм

Сварочные инверторы с такими параметрами подходят для несложных работ на даче или в гараже. Толщина металлических изделий составляет не более двух-трех миллиметров. Преимуществами являются малый вес (до пяти килограммов) и небольшие размеры.

Они используются для бытовых целей, в частных мастерских и на небольших промышленных предприятиях. Сварщики с такими параметрами способны сваривать металлические и конструкционные детали толщиной до 4-5 мм.

Рекомендуется для использования в специализированных мастерских и на заводах. Может сваривать детали толщиной до 8-10 мм.

Используется в промышленности, сельскохозяйственной технике и строительстве. Толщина металла до 1,4 см. Может использоваться для сварки резервуаров и крупных конструктивных элементов.

Они характеризуются стабильной дугой, могут работать длительное время без остановки и обрабатывать листы толщиной до 2 см. В результате сварщик легко справляется с трубами, металлическими каркасами и другими специфическими приемами.

Машина инверторного типа является мобильной. Высокая производительность и низкое энергопотребление позволяют подключать его к электросети. Популярность оборудования стала возможной после того, как производители технологически устранили недостатки, характерные для первых моделей.

Плазменная сварка

Современный метод соединения, резки металла. В повседневной жизни он мало используется, но при производстве высокопрочных изделий, нержавеющей стали, этот метод стал очень популярным. Температура в плазменном сопле достигает 30 000 °C.

Это делает возможной высокоточную сварку в ограниченном пространстве. Плазменный процесс не является незаменимым при сварке более толстых металлов. Этот метод позволил во много раз сократить время работы по сравнению с другими видами оборудования.

Оборудование довольно дорогое, и в частных руках его не так много. Каковы типы сварочных аппаратов этого типа? Конструктивно возможна сварка дугой или плазменной струей.

В обоих случаях вам нужен инертный газ для создания среды и электрод, который не подвержен износу. Существует три типа машин по их мощности: микроплазменные (0,1-25 А), среднетоковые аппараты (25-150 А) и сильноточные (свыше 150 А).

Информация о характеристиках основных типов сварочных аппаратов поможет вам решить, какой аппарат лучше всего подходит для вашей ситуации. Вам не обязательно покупать дорогие профессиональные машины для домашнего использования.

По основным показателям бюджетные модели не намного хуже специальных аналогов. Основное отличие заключается в продолжительности непрерывной работы. Профессиональные машины могут работать в течение многих часов, в отличие от своих простых аналогов. Когда вы понимаете, какие существуют сварочные аппараты и какими характеристиками они обладают, вам будет гораздо легче сделать правильный выбор.
