Как переделать аккумуляторный шуруповерт в сетевой 220 В - Советы домашнему мастеру о ремонте и строительстве

Электропитание в батарейном отсеке

Как переоборудовать аккумуляторный шуруповерт под сеть 220 В или для работы с внешним источником питания: Инструкции

Аккумуляторная отвертка – идеальный помощник в домашнем хозяйстве. Она работает с мастерами в доме и саду, в мастерской или в поле. И так до тех пор, пока не разрядится аккумулятор. Аккумулятор имеет ограниченное количество циклов заряда-разряда и может выйти из строя, если его не использовать: саморазряд разрушает элементы. В среднем аккумулятор служит 3 года, после чего его необходимо заменить. Инструмент можно сохранить, переоборудовав его в инструмент с питанием от сети. Конверсия может осуществляться различными способами.

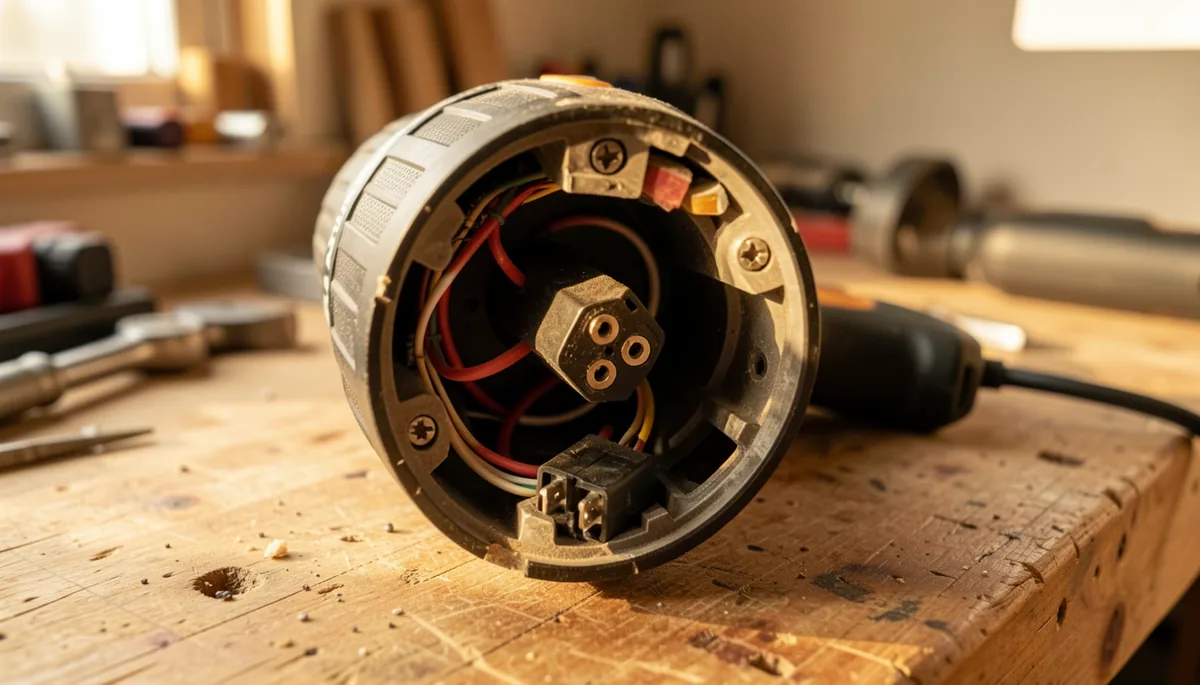

Для начала необходимо разобрать батарейный блок, открутив винты, как показано на рисунке.

Зачем преобразовывать аккумуляторную отвертку?

Зачем нужен аккумуляторный шуруповерт и когда он необходим?
Если вы читаете эту статью, вы, вероятно, уже оценили удобство этого инструмента. Без дополнительных проводов вы можете использовать его в любое время, даже в самых труднодоступных местах, при условии, что у вас не разрядится аккумулятор. Это первый недостаток шуруповерта. Чем дешевле инструмент, тем быстрее у его аккумулятора закончатся циклы зарядки.
Это второй недостаток. И вы должны знать, что производитель экономит столько же, сколько и вы, и в этом нет ничего удивительного. Покупка новой батареи почти ничем не отличается от покупки шуруповерта, но из этой ситуации есть выход, и сейчас мы рассмотрим варианты перевода шуруповерта с батареи на сетевое питание.

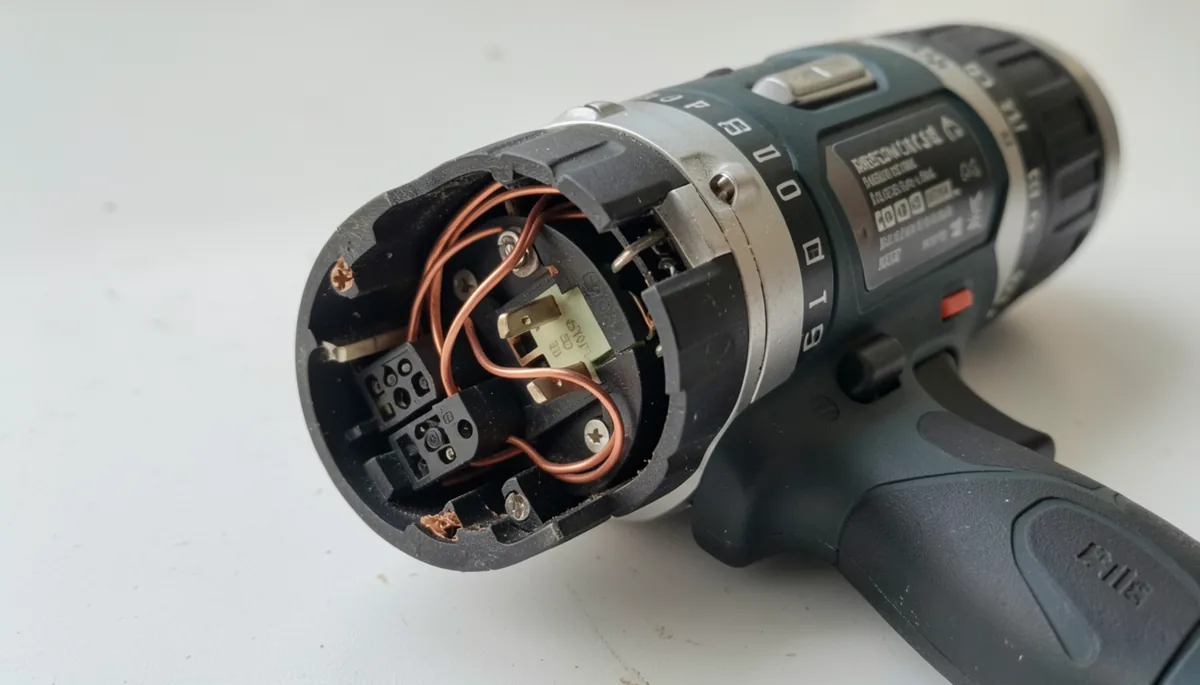

Существует несколько способов перевести аккумуляторную отвертку на питание от сети:

используя зарядное устройство для ноутбука;
Использование адаптера питания от компьютера;
используя автомобильный аккумулятор;
при питании от галогенной лампы;
используя китайский источник питания 24 В.

Отсоедините контактные пластины от ранее снятой батареи. Наденьте их на пластиковые трубки. Если диаметр пластиковых трубок недостаточен, можно обмотать их клейкой лентой. К контактным пластинам припаивается провод. Вам нужно будет пропустить его через трубки, связанные клейкой лентой.

Источник питания 12 В – http://ali.pub/45tmu2
2-жильный провод;
Пластиковая труба 20 мм;
клейкая лента.

Чтобы снять корпус, необходимо извлечь аккумулятор.

Внутри находится аккумулятор, который необходимо извлечь. Необходимо измерить высоту блока и увидеть под ним 2 куска пластиковой трубки.

Эти трубки должны входить в батарейный отсек так, чтобы их можно было защелкнуть на месте. Их задача – обеспечить контакты. Вам, вероятно, придется обработать концы трубок напильником, так как они будут прилипать к внутренним выступам коробки.

Отсоедините контактные пластины от ранее снятого батарейного блока. Наденьте их на пластиковые трубки. Если диаметр пластиковых трубок недостаточен, можно обмотать их клейкой лентой. К контактным пластинам припаивается провод. Его необходимо пропустить через трубки, связанные клейкой лентой.

Контакты расположены на трубках. Затем другой конец провода подключается к источнику питания. Важно проверить правильность полярности. Место сращивания или пайки изолировано.

В боковой части корпуса аккумулятора просверливается отверстие для ввода кабеля. Это позволяет вставить контактные трубки в корпус. Трубки поддерживают контакты так, чтобы они находились в том же месте, что и на батарее.

Если вы владеете шуруповертом и используете его в основном дома, думаю, эта статья покажется вам интересной и полезной. Здесь мы поговорим о преобразовании 12-вольтового шуруповерта с помощью ni-cd аккумулятора.

Адаптация шуруповерта для работы в сети 220 В

Если вы владеете шуруповертом и используете его в основном дома, думаю, эта статья покажется вам интересной и полезной. Речь идет о преобразовании 12-вольтовой отвертки с никель-кадмиевым аккумулятором.

Шуруповерт для дома был бы хорош, если бы его можно было питать от розетки. Мы собираемся сделать это сегодня.

Возникает логичный вопрос: есть ли смысл в преобразовании чего-либо? Поэтому алиэкспресс не поможет нам решить эту проблему. Поэтому я хочу предложить вам другой вариант, в несколько раз более выгодный.

Компьютерные блоки питания – это довольно мощные устройства. Найти такой источник питания также несложно. Возможно, у вас есть такой прибор в доме. Если нет, можно пойти в любую мастерскую по ремонту компьютеров и за несколько сотен рублей купить подержанный блок питания, скажем, на 500 ватт.

Он может быть мятым, грязным, покрытым пылью, но главное, что он работает. На одной из стен обычно висит наклейка с подробной информацией о линиях снабжения. На этом устройстве мы можем видеть следующие характеристики: 25 А на линию 12 В, что дает не менее 300 Вт мощности.

Для отвертки это достаточный запас. Этот блок питания, очевидно, довольно большой, но в то же время гораздо дешевле, чем даже китайские блоки с меньшей мощностью.

К этим клеммам следует припаять провод, например, 3 мм 2. По расчетам, этой энергии должно быть достаточно, чтобы не рассеиваться в тепло, даже при длине провода около 2 м. Возьмите паяльник, подготовьте провода (очистите их от изоляции и лудите) и припаяйте их к клеммам.

Я не знаю, как это будет в вашем шуруповерте, лично я загибаю концы клемм прямо в пластик, и это очень надежно.

Поддерживая снизу, например, с помощью шуруповерта, просверлите отверстие сверлом 3 мм. Затем снимите фаску большим сверлом. Болт не должен выступать из головки болта м3.

Затем его необходимо затянуть гайкой. Винт намного лучше, чем любой другой крепеж.

Также очень желательно поставить параллельно клеммам конденсатор на 16 или 25 В емкостью около 10000 мкФ. Конденсатор можно купить на любом радиобазаре, в любом радиомагазине или вытащить из упавшего компьютерного блока. Есть способ получить конденсатор бесплатно. Вы, вероятно, получите его бесплатно в любой мастерской по ремонту компьютеров. Они все равно их выбрасывают. Все, что вам нужно сделать, это спросить. Так что вот.

Конденсатор будет действовать как буфер энергии для пусковых токов. Это необходимо для снижения нагрузки на источник питания. Если этого не сделать, очень вероятно, что источник питания перейдет в режим защиты. Возьмите это и припаяйте. В этом случае автор рекомендует приклеить гайку суперклеем. В противном случае вы просто не сможете затянуть его.

Наконец, проверим динамометрическую трещотку при максимальном крутящем моменте, чтобы убедиться, что блок питания потребляет максимальный пусковой ток в режиме динамометрической трещотки-шуруповерта.

Здесь тоже все в порядке. Защита не сработала. Эксперимент можно считать более чем успешным.

И, наконец, если вы возьмете слабый источник питания и он перейдет в режим защиты, а у вас уже вставлен конденсатор, то защита по напряжению, скорее всего, сработает. Как ни странно, добавление дополнительной нагрузки к линии питания 5 В решает проблему. То есть, возьмите красный и черный провода и подключите к ним отдельную нагрузку. На форумах пишут, что достаточно 1А. Для этого возьмите лампочку 5 Вт на 6 В или две по 3 Вт и просто дайте им загореться, нагрузите линию, и все будет работать нормально.

Внешние источники питания можно собрать из блока питания ноутбука или компьютера.

Подключение к компьютеру

Внешние источники питания можно собрать из блока питания ноутбука или компьютера.

От блока питания компьютера

Как правило, компьютерные блоки питания относятся к типу AT. Их мощность составляет около 350 ватт, а выходное напряжение – около 12 вольт. Этих параметров достаточно для нормальной работы шуруповерта. Кроме того, все технические характеристики указаны на корпусе, что позволяет легко подобрать источник питания к инструменту. Это устройство можно позаимствовать из старого компьютера или купить в компьютерном магазине. Основным преимуществом является наличие выключателя, охладителя и системы защиты от перегрузки.

Последовательность операций следующая.

Разборка корпуса компьютера.
Устранение защиты от перегрузки заключается в соединении зеленого и черного проводов, которые находятся в указанном разъеме.
Работа с разъемом MOLEX. Он имеет 4 провода, два из которых не требуются. Их следует отрезать, оставив только желтый 12-вольтовый провод и черный провод на землю.
Припаяйте электрический провод к оставшимся проводам. Уделите особое внимание изоляции.
Извлечение отвертки.
Подключите клеммы инструмента к обратному концу электрического провода.
Соберите инструмент. Убедитесь, что провод внутри корпуса отвертки не перекручен и не затянут слишком сильно.

Поэтому данный блок питания можно устанавливать только на инструмент с рабочим напряжением не более 14 вольт.

Зарядное устройство для ноутбука

Зарядное устройство для ноутбука может служить источником питания для шуруповерта. Его модификация сведена к минимуму. Обратите внимание, что подойдет любое устройство на напряжение от 12 до 19 В. Алгоритм работы следующий.

Подготовьте выходной кабель от зарядного устройства. Используя плоскогубцы, разрежьте штекер и удалите концы изоляции.
Разборка корпуса инструмента.
Припаяйте оголенные концы зарядного устройства к концам отвертки, соблюдая полярность. Можно использовать специальные пластиковые стяжки, но специалисты советуют не пренебрегать пайкой.
Изолируйте соединения.
Соберите корпус электроинструмента.
Функциональные тесты.

Переделка стандартного зарядного устройства проще и доступнее для всех.

В этом случае посмотрите на батарею – на ней должны быть обозначены плюс и минус.

Какой источник питания выбрать

Первый вопрос при преобразовании аккумуляторного инструмента в сетевой – от чего его запитать. Чтобы выбрать источник питания для шуруповерта, необходимо знать следующую информацию

Напряжение питания (зависит от модели электроинструмента, в большинстве случаев составляет от 12 до 18 вольт);
ток холостого хода – 1…2 A;
Потребляемый ток в среднем режиме (сверление легких материалов, откручивание металлических деталей, завинчивание шурупов в недолговечных материалах) – 3…6 А;
потребление тока в максимальном режиме (сверление в твердых материалах, завинчивание без ограничения крутящего момента до полной остановки вала) – до 12 А.

Кроме того, напряжение питания должно выдерживать кратковременный пусковой ток, в 2-5 раз превышающий ток холостого хода электродвигателя.

Тип отвертки	Напряжение питания, В	Тип батареи	Максимальный крутящий момент, Н*м
DECO 12V DKCD12FU	12	Li-Ion	28
BOSCH GSR 120-LI	12	Li-Ion	30
Megamaster 144Li	14,4	Li-Ion	20
Edon AD-18C	18	Li-Ion	28
DECO 20V DKCD20FU	20	Li-Ion	42

Через власть

Шуруповерт должен создавать высокий крутящий момент, поэтому ему требуется большая мощность (даже при относительно высоком КПД), но вам не нужно максимизировать ее. Чтобы определить требуемую мощность, обратите внимание на условия, в которых обычно используется электроинструмент. Если шуруповерт не используется с максимальной нагрузкой, можно выбрать источник питания мощностью 60-70 Вт.. Для того чтобы электроинструмент выдавал столько, на сколько он рассчитан, может потребоваться источник питания мощностью 200 Вт и более.

Тип (импульсный или трансформаторный)

Для работы шуруповерта желательно стабильное электропитание. При таком источнике питания напряжение под нагрузкой практически не падает. Это означает, что электроинструмент может развивать максимальный крутящий момент даже при высокой нагрузке. Здесь тоже … импульсные источники питания являются непревзойденными.. Это связано с тем, что обычный трансформаторный источник напряжения имеет потери мощности до 10-15 Вт даже в среднем режиме работы. Эта мощность должна каким-то образом рассеиваться без перегрева управляющих транзисторов. Для этого потребуется большой и громоздкий теплоотвод. Он также содержит тяжелый трансформатор, мощные диоды на радиаторах и большой сглаживающий конденсатор. Что касается 200 Вт, то такой блок питания будет довольно неподъемным по габаритам и весу.

Можно приобрести универсальный блок питания. Существуют источники питания, разработанные специально для шуруповертов. В принципе, они не сильно отличаются, но специализированные источники имеют номиналы напряжения, соответствующие стандартным номиналам электроинструмента, и ток, достаточный для самых тяжелых режимов.

Другой вариант – преобразовать импульсный блок питания от настольного компьютера. При этом может потребляться ток, достаточный для работы шуруповерта, но устройство должно быть переведено на соответствующее напряжение. Такие изменения в схеме источника питания требуют определенной квалификации и зависят от конструкции источника питания. Описания процессов для устройств, построенных на различных интегральных схемах, можно найти в глобальной сети.

19-вольтовые блоки питания для ноутбуков можно использовать для электроинструментов, питающихся от 18- или 20-вольтовых батарей. Однако его номинал составляет от 3 до 6 ампер, поэтому его нельзя использовать по максимуму – сработает самопредохранитель или термовыключатель, или произойдет отключение питания.

В интернете можно найти рекомендации по использованию в качестве источника питания обычного зарядного устройства для шуруповерта. Это не очень хорошая идея. Зарядное устройство предназначено для зарядки аккумулятора относительно малым током в течение длительного времени. В этом случае заряженная батарея должна довольно быстро отдать свою энергию. При этом возникают большие токи. Поэтому зарядное устройство для электроинструмента в лучшем случае обеспечит холостое питание шуруповерта.

Однако стабилизация не всегда необходима – напряжение оригинального аккумуляторного блока, особенно если он не новый, также значительно падает под нагрузкой. Поэтому, если вам не нужен стабилизатор, вы также можете рассмотреть трансформаторные источники питания. Пусть они проигрывают по весу и габаритам импульсным устройствам такой мощности, но традиционные источники питания проще, надежнее и легче в обслуживании. Более того, вы можете сделать его сами, выбрав подходящий трансформатор. А если вы собираетесь работать только в стационарных условиях, то мобильность агрегата не имеет значения.
