Как заменить штекер в гарнитуре

Гарнитура принципиально не отличается от стандартной системы. Единственное отличие в штекере – 3 контакта, как в обычных наушниках, и четвертый для микрофона. 4-контактный разъем 3,5 мм доступен в двух стандартах:

Как заменить штекер в наушниках с 3-4 проводами с микрофоном и без него

После определения конкретного места неисправности можно приступать к ремонту.

Для выполнения ремонтных работ вам понадобятся:

  • Паяльник мощностью до 40 Вт;
  • Активный поток;
  • Низкотемпературный припой PIC-60 или другой низкотемпературный припой;
  • Острый нож, может потребоваться бумага;
  • клейкая лента;
  • термоусадка (покрытие, которое уменьшает свой диаметр при нагревании);
  • медный многожильный провод с изоляцией из поливинилхлорида (ПВХ) до 1 кв. дюйма.

Если провода оборваны, с помощью ножа удалите ПВХ-изоляцию с места предполагаемого обрыва. Медные провода могут иметь дополнительную лаковую изоляцию, которую также необходимо удалить ножом.

Таким же образом зачистите провод из ремонтного комплекта. Паяные соединения должны быть лужеными. Для этого требуется флюс и припой. Если активный флюс недоступен, можно использовать ацетилсалициловую кислоту (аспирин), которую можно найти в любой аптечке.

Процесс пайки может быть сложным: проводники наушников часто изготавливаются из бескислородной меди, в которую вплетены шелковые нити для повышения устойчивости к механическим нагрузкам. Некоторые мастера также используют аспирин для снятия лаковой изоляции.

Поместив провод в лаковой изоляции на таблетку аспирина, коснитесь луженой области горячим паяльником. Агрессивная среда разрушает изоляцию. Не вдыхайте пары: ощущения не из приятных.

Аналогичным образом припаивайте трещины вблизи разъемов, разветвителей и теплоотводов. Если кабель ломается прямо рядом с разъемом, следует купить новый. Его можно приобрести в любом магазине радиодеталей.

Микрофоны и динамики обычно не подлежат ремонту. Их можно заменить рабочей трубкой от другого аналогичного телефона. Если кабель был перебит в месте соединения с динамиком, можно попытаться разобрать корпус излучателя. Это можно сделать с помощью растворителя, чтобы ослабить клеевой шов.

Перед пайкой наденьте на один из проводов термоусадочную муфту. После припаивания поднесите его к месту соединения и слегка нагрейте промышленным феном или, в крайнем случае, зажигалкой.

Во-первых, как можно точнее определите местонахождение неисправности местонахождение неисправности. Если обрыв провода не виден визуально, можно попытаться определить его местонахождение на ощупь. Согните кабель у разъема – пальцами найдите большую трещину. Не можете найти? Так часто бывает, нужно действовать логически. Чаще всего кабель повреждается непосредственно у разъема, максимум в нескольких сантиметрах. Отрежьте ножницами от разъема один-два сантиметра кабеля.

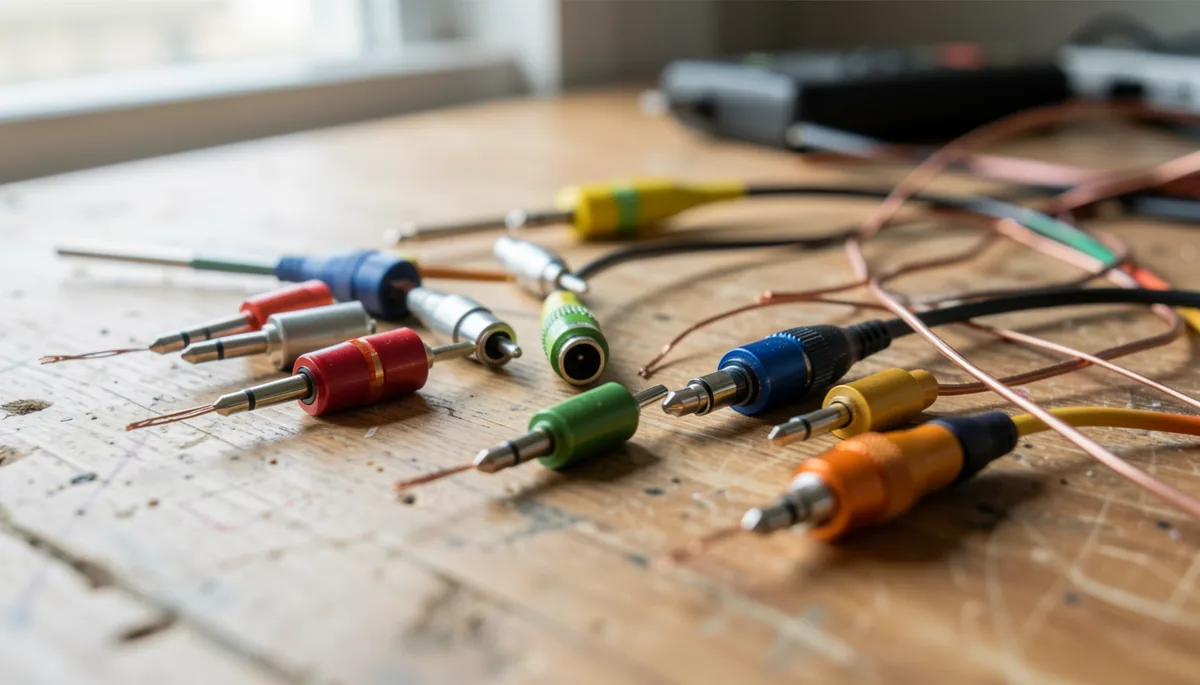

Какие разъемы доступны и что в них находится

Почти все штекеры (точнее, гнезда для наушников), используемые для наушников и гарнитур, имеют имеют одинаковый дизайн и отличаются только размером и количеством штырьков. Они сгруппированы по размеру следующим образом:

  • Джек 6.35;
  • мини-джек 3,5;
  • micro-Jack 2.5.

Заглушки для наушников

Цифры в конце каждого имени означают диаметр штифта разъема в миллиметрах, а устройства выглядят следующим образом:

Слева направо: micro-Jack 2,5 мм, mini-Jack 3,5 мм, Jack 6,35

Булавки, с другой стороны. может быть два, три, четыре или пять и обозначается соответственно TS, TRS, TRRS и TRRRS. Первый тип – это моноразъем. Он прост по дизайну и конструкции, имеет всего два контакта и не используется в стереотелефонах, не говоря уже о гарнитурах. Разъем TRS имеет три контакта и используется для подключения стереофонов (гарнитур). TRRS и TRRRS более сложные и используются для подключения гарнитур – наушники + микрофон.

Разъем TRS показан ниже, а разъем TRRS – выше.

При возникновении подобных проблем в большинстве случаев можно слегка подергать кабель у разъема или отрегулировать его в определенное положение, слегка сжав основание, пока из обоих каналов не пойдет звук. Это может помочь на некоторое время, но надоедает делать это регулярно.

Как заменить штекер наушников: пошаговая инструкция

Вам наверняка знакома следующая ситуация: вы надеваете наушники, рассчитывая насладиться любимыми композициями, и тут – ничего: вы ничего не слышите. Или работает только один наушник, что еще больше раздражает – музыка вроде бы играет, но вы ее плохо слышите.

В большинстве случаев можно аккуратно подтянуть кабель у штекера или установить его в определенное положение, слегка сжав основание, пока из обоих каналов не пойдет звук. Это может помочь на некоторое время, но раздражает, если вы делаете это постоянно.

Самый простой способ в этом случае – сдаться и купить новые наушники. Этот вариант, конечно, неплох, но что делать, если у вас сломались не обычные наушники, а дорогие и качественные, или даже самые любимые и замечательные? Самое неприятное, что такие симптомы обычно свидетельствуют не о дефекте самих наушников, а о повреждении контактов, кабеля или штекера.

Замена штекера не является особенно сложной или дорогостоящей. Стандартные штекеры можно приобрести в магазинах электроники примерно за сто рублей. Но новый штекер почти всегда приходится припаивать к кабелю. Конечно, существуют модели, которые накручиваются и обжимаются, но для наушников, используемых с мобильными устройствами, мы их не рекомендуем.

Итак, для ремонта нам понадобятся: паяльник, припой и навыки работы с ними. Для достижения наилучших результатов мы рекомендуем найти кусок термоусадочной трубки (ТСТ) для изоляции токоведущих частей. Он уплотняется вокруг кабеля, обеспечивая дополнительную механическую защиту – это то же самое, что клейкая лента, но трубка гораздо удобнее и надежнее.

Все типы разъемов подвержены поломкам: L-образные и прямые. Производитель и цена наушников не имеют значения – хотя обидно потерять дорогие Bose или AKG из-за порванного кабеля.

Что вам понадобится и зачем использовать этот вариант?

домкрат-05

В действительности мы будем использовать родную заглушку. Из них можно использовать только разъем – втулку придется выбросить (в моем случае она останется, но мы предполагаем худший вариант – пластиковый разъем). Но это все, что вам нужно.

Для ремонта потребуется:

– дремель или мини-дрель;
– учения;
– паяльник;

– термоусадка (необязательно);
– смола;
– припой;
– медицинская игла.

Но прежде чем вы это сделаете не забывать предварительно надеть на провод кусок термоусадки.

Как отремонтировать пробки перед

Если разорвать внешнюю оболочку кабеля телефонной трубки, то провода часто бывают лакированными, окрашенными в разные цвета. Невозможно залудить эти провода с первого раза:

Вот как я лужу эти провода.
1) Я расплавляю канифоль на деревянной доске.

2) Я наношу немного припоя на кончик BC(M)3 моего паяльника и, окунув покрытый лаком конец проволоки в канифоль, постепенно разглаживаю его нагретым кончиком. Через относительно короткое время лак сходит, и конец проволоки лудится. Этот процесс показан на анимированном рисунке ниже:


Вы можете припаять провода к штекеру в соответствии с распиновкой, которую я нарисовал в pinto:


Но прежде чем вы это сделаете. не забывайте Наденьте на провод кусок термоусадки.

Затем наденьте на разъем кусок термоусадочной пленки так, чтобы она закрывала только край разъема.

Тем временем нарежьте термоклей на тонкие ломтики.

Используйте эти ломтики для заполнения полости внутри термоусадки до самого конца. Но не переусердствуйте.

Еще раз убедитесь, что край термоусадочной трубки перекрывает границу примерно на миллиметр.

Продуйте его горячим феном или, в крайнем случае, над открытым пламенем.

Избыток горячего расплава вытечет сам по себе.

Которые можно легко удалить ногтем.

Вот как это выглядит на моем смартфоне, но при обычном использовании он работает довольно долго:

Способ с термоусадкой и расплавом можно условно назвать вторым вариантом ручного ремонта 3,5-мм штекера, а вот как выглядит первый вариант, кстати он до сих пор работает – я тогда не знал о термоусадке, поэтому обмотал спаянный штекер полосками бумаги в некоторых местах, чтобы избежать “короткого замыкания”, а затем обмотал его полосками офисного скотча:

Чтобы правильно припаять провод к штекеру, необходимо знать назначение контактов проводов. Наиболее распространенной ошибкой при пайке разъема является подключение GND к входу правого или левого канала. Подключение неправильно отпаянных аудиоустройств приведет не только к отсутствию звука, но и к повреждению выходных каскадов аудиооборудования. Поэтому при замене разъема обратите внимание на цвета проводов и контакты, к которым они припаяны.

Как заново припаять разъем для наушников

правильно припаять штекер

Чтобы правильно припаять провод к разъему, необходимо знать назначение контактов для проводов. Наиболее распространенной ошибкой при пайке разъемов является подключение GND к входу правого или левого канала. Подключение неправильно спаянных аудиоустройств приведет не только к отсутствию звука, но и к повреждению выходных каскадов аудиооборудования. Поэтому при замене разъема обратите внимание на цвета проводов и контакты, к которым они припаяны.

Так выглядит штекер для наушников 3,5 мм Mini-jack. Дизайн аудиоаппаратуры не имеет значения. Назначение контактов одинаково для больших звукоизлучателей и миниатюрных моделей. После гнездо для наушников После пайки разъема для наушников кабель обжимается через изоляцию обжимным инструментом с помощью плоскогубцев.

Работайте осторожно. Каждая проволочная жила очень тонкая и нежная. Провода также имеют шелковую изоляцию. Концы проводов должны быть лужеными (залуженными). Для этого острым ножом снимите шелковую изоляцию и скрутите вместе. Вы можете попробовать немного обжечь изоляцию пламенем зажигалки и отшлифовать ее до блеска.

Ремонт штекера наушников

Очень часто бывает, что у наушников перебит провод на штекере.

Ремонт штекеров для наушников

Давайте попробуем сами устранить эту неисправность. Для этого нам понадобится клей, обычная катушка ниток, кусок термоусадочной трубки и немного клейкой ленты.

Кусок термоусадочной трубки и клейкая лента

Рекомендуется использовать клей, предназначенный для склеивания ткани. Но у меня в наличии был только “Монолит”. Ни в коем случае не используйте токопроводящий клей. Вам понадобятся паяльник с тонким наконечником, флюс, припой, кусачки, острый нож, зажигалка и тестер.
Начните с отрезания провода от штекера и удаления защитной оболочки с помощью кусачек.

Отрежьте провод от штекера

Осторожно удалите остатки припоя паяльником и проверьте штекер на наличие короткого замыкания. На нашей вилке есть три контакта. Это обычные левые и правые
канал.

удаление остатков припоя

Тестер должен показать бесконечное сопротивление при тестировании этих контактов друг против друга. Если этого не происходит, то либо оловянная сопля “болтается”, либо изолятор проплавлен насквозь. Вы можете попробовать удалить “сопли” с помощью паяльника или напильника. Во втором случае штекер, вероятно, не подлежит ремонту. Вам придется искать другую. Но в нашем случае это нормально, и мы продолжаем работу.
Аккуратно снимаем изоляцию с провода.

изоляционная клейкая лента

От него к штекеру идут три провода разного цвета. Синий, зеленый и золотой (с отделкой). Золотой – это общий провод. Два других – это левый и правый каналы наушников.

Левый и правый канал

Вы должны работать осторожно. Каждая проволочная жила очень тонкая и нежная. Также провода находятся в шелковой изоляции. Концы проводов должны быть лужеными. Для этого острым ножом снимите шелковую изоляцию и скрутите их вместе. Можно также попробовать обжечь изоляцию пламенем зажигалки, а затем покрыть ее глянцевой жестью.

легкое жжение изоляции

легкое жжение изоляции

После лужения измерьте сопротивление левого и правого каналов относительно общего провода. В нашем случае это было около 50 Ом.

измерять сопротивление

Теперь наступает самый трудоемкий процесс. Это припаивание проводов к штекеру.
Перед пайкой не забудьте надеть на провод термоусадочную трубку.
Рекомендуется каким-либо образом закрепить вилку. Например, в тисках или другом держателе. В качестве припоя я использовал PIC-61, а в качестве флюса – спиртовой раствор канифоли. Перед пайкой проводов наденьте на них небольшие гильзы из изоляции любого тонкого провода.

припаять провода к штекеру

Паяйте быстро и аккуратно, чтобы не сжечь провод и не расплавить изоляторы. Если капля припоя прилегает не совсем точно, ее можно сгладить напильником. После пайки проверьте измерение сопротивления. Если оно совпадает с предыдущим измерением, задание выполнено успешно. Если нет, вам придется выполнять работу заново. Затем капните немного клея на место пайки, не допуская его попадания на контакты штекера, и дайте ему высохнуть.

оставить до полного высыхания

Затем, приложив небольшое усилие, оберните нить вокруг места спайки и завяжите ее узлом. Проведите контрольное измерение сопротивления. Затем пропитайте нить клеем и дайте ей хорошо высохнуть.

многожильный провод

Снова проверьте измерение сопротивления.
Последним шагом будет установка термоусадочной трубки на место. Рекомендуется нагревать его с помощью фена. Если у вас его нет, вы можете попробовать использовать пламя зажигалки.

термоусаживаемый соединитель

Делайте это быстро, чтобы не повредить провод и припой. Если у вас нет термоусадочной трубки, вы можете использовать клейкую ленту или скотч.
После всех этих ухищрений мы проводим окончательное измерение контрольного сопротивления и довольны (или раздражены) результатом.

минимальный опыт работы с паяльником

Хочу отметить, что работа очень кропотливая. Это требует минимальных навыков работы с паяльником и может не сработать с первой попытки.
Многие наушники были восстановлены с помощью этого метода. Шнуры питания и зарядные устройства для различных гаджетов также могут быть восстановлены. В последнем случае “+” и “-” должны быть правильно распаяны.

При подаче напряжения (с помощью батарейки или мультиметра в режиме омметра) между клеммами динамика вы услышите рокот в динамике. Это очень просто. С гарнитурами сложнее, особенно если они имеют кнопки. Здесь в дело вступает схема. Это связано с тем, что производители часто используют минимальное количество пар проводов для передачи большого количества сигналов.

О цветах кабелей для наушников

Цвета кабелей для наушников обычно стандартизированы. Цвета проводов для стандартных 3-проводных наушников показаны на рисунке ниже.

как припаять штекер наушников 3 провода

Однако до сих пор существуют производители, которые используют нестандартные провода для пайки наушников и маркировки каналов. Например, компания Apple использует двухцветные провода в своих наушниках AirPods.

как припаять наушники с микрофоном 4 провода

В таких случаях на помощь приходит интернет, батарейка на 3 В или метод проверки с помощью мультиметра.

наушники, какие провода припаивать

Если подать напряжение (с помощью батарейки или мультиметра в режиме омметра) между контактами динамика, вы услышите внутри шуршание. Это очень просто. С гарнитурами сложнее, особенно если они оснащены кнопками. Именно здесь в игру вступает схемотехника. Это связано с тем, что производители часто используют минимальное количество пар проводов для передачи большого количества сигналов.

Не существует жесткого стандарта для цветового кодирования. Например, провода левого канала могут быть синего, белого или зеленого цвета.

Схемы подключения более чем двух проводов

Пользователи часто интересуются, можно ли отремонтировать наушники с более сложной конструкцией, в которой больше проводов? Количество проводов на штекер может быть различным в зависимости от тип наушников:

  • Mono – 2 провода, здесь трудно что-либо перепутать;
  • Стерео и моно – 3 провода и разные схемы подключения;
  • Стереогарнитуры – 4 провода;
  • Наушники или гарнитуры с микрофоном – 5-6 проводов.

Теперь давайте поговорим о каждом классе, кроме первого, более подробно.

Три провода

От каждого наушника обязательно идут два провода в одной оплетке или в разных – то есть плюс и минус. Иногда в конце, при подключении к вилке, дизайнеры объединяют минусовые провода в один пучок и выходит 3 штуки. Чтобы прояснить этот вопрос для всех пользователей, ниже приведена подробная схема распиновки, показывающая, куда именно следует припаивать провода в соответствии с их цветовой кодировкой.

Штекер

Не существует жесткого стандарта для цветового кодирования. Например, провода левого канала могут быть синего, белого или зеленого цвета.

Четыре провода

Существует два варианта.

  1. Обычные наушники без микрофона Нет микрофона и кнопок управления. К разъему подключены четыре провода: медный минус для каждого динамика и плюс (синий с красным или зеленый с красным). Для удобства минусовые провода скручены в один жгут, в результате чего получается три провода, которые необходимо припаять в соответствующих местах.
    Гарнитура без микрофона
  2. Гарнитура с микрофоном. Штекер имеет 4 типа контактов: по одному для каждого динамика, один для микрофона и место для припаивания общего провода или заземления. Схематически эта пайка выглядит следующим образом:
    Гарнитура с микрофоном

Важно: Микрофонный кабель на первый взгляд выглядит как один провод, но на самом деле это два провода: очень тонкий медный провод в оболочке из ПВХ с прозрачной эмалью сверху для защиты.

Проволочная конструкция

5 проводов и более

Различные типы гарнитур этого последнего класса могут иметь от 5 до 10 отдельных проводов, поэтому ориентироваться в них гораздо сложнее. Сигнальный провод от микрофона всегда имеет оплетку одного цвета, в то время как остальные провода имеют всевозможные оттенки. Ни один специалист не сможет точно сказать вам, какой провод нужно припаять. Как заменить провод штекера в наушниках в этом случае? Единственный метод, который здесь работает, – это использовать мультиметр для проверки каждого провода, чтобы определить, идет ли он к левому или правому динамику, затем найти общие и соединить их в один пучок.

Пять проводов

Припаяйте штекер в соответствии с приведенными нами схемами или найдите в интернете отдельную схему, подходящую для вашего случая.

Провод и штекер

Вы можете отремонтировать таким образом гарнитуру или наушники мобильного телефона и сэкономить деньги из своего домашнего бюджета.
